Trinkwasserversorgung und abwasser: regulatorische
Welche Bauvorschriften oder Joint Ventures für die Wasserversorgung und Abwasserentsorgung von Gebäuden gibt es in der Russischen Föderation? Wir werden eine kurze Überprüfung der grundlegenden Anforderungen dieser Dokumente durchführen. Zusätzlich werden im Rahmen des Artikels einige Referenzdaten bereitgestellt und die einfachsten Methoden zur Durchführung von Berechnungen von Wasserleitungen beschrieben. Also lass uns anfangen.
Liste der Dokumente
Tatsächlich besteht es nur aus zwei Punkten, die sich teilweise überlappen.
- Das Hauptdokument - SNiP zur Trinkwasserversorgung und Abwasserentsorgung von Gebäuden mit der Nummer 2.04.01-85. Die aktuelle Ausgabe wurde 1996 vom Bauministerium genehmigt.
- Der Regelcode SP 30.13330.2012 ist eine aktualisierte Version desselben SNiP. Da dieses Dokument auf einen späteren Zeitpunkt zurückgeht, wird es das Hauptthema unserer Forschung sein. Die Aktionen des SNiP werden jedoch nicht abgebrochen.
Es ist merkwürdig, dass auch die externe Wasserversorgung und -entsorgung von Gebäuden gemäß SNiP 3.05.04-85 trotz des Vorhandenseins neuerer Regelwerke SP 31.13330.2012 und 32.13330.2012 geplant und gebaut wurde, wobei deren Anforderungen teilweise vervielfacht wurden.
Untersuchung des Joint Ventures 30.13330.2012
Anwendungsgebiet
Sie beschränkt sich auf Wasserversorgungs- und Entwässerungssysteme für Gebäude bis zu 75 Metern Höhe, was den Etagen 20-25 entspricht.
Das Dokument gilt nicht:
- Auf Feuerwasserleitungen.
- Auf Aufzugsknoten.
- Für spezielle Wasserversorgungssysteme (Wasserversorgung für medizinische Verfahren, entionisierte Wasserversorgung usw.).
Allgemeine Bestimmungen

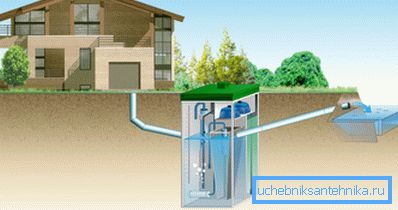

Bei Vorhandensein eines zentralen Abwassersystems im Gebäudebereich werden Gebäude mit internen Abwasser- und Wasserversorgungssystemen errichtet. In seiner Abwesenheit werden lokale Abwasserbehandlungsanlagen zur Reinigung von Abwässern eingesetzt, die mit öffentlichen Einrichtungen und Wohngebäuden über zwei Etagen vervollständigt werden sollten.
In Industriegebäuden kann die Wasserversorgung und das Abwassersystem fehlen, wenn das Unternehmen keine zentrale Wasserversorgung hat und die Anzahl der Beschäftigten in einer Schicht 25 Personen nicht überschreitet.
Wasserqualität und Temperatur
Die Trinkwasserqualität sollte den Anforderungen von SanPiN 2.1.4.1074 entsprechen. Für den Produktionsbedarf wird dies durch technologische Anforderungen bestimmt.
Die Temperatur der Warmwasserversorgung an den Abflussstellen sollte im Bereich von 60 - 75 Grad liegen.
Anmerkung des Autors: In Wirklichkeit wird diese Anforderung verletzt, wahrscheinlich öfter als jede andere. Nach den aktuellen Temperaturplänen sollte die Wassertemperatur in der Vorlaufleitung der Heizungsanlage bei +8 außerhalb der Heizungshauptleitung 46,4 - 53,2 ° C betragen. Von diesem Zeitpunkt an kann die Mindesttemperatur von 60 genommen werden, und der Autor ist völlig unverständlich.
In Kindergärten und Kindergärten sollte die Temperatur der Warmwasserversorgung nicht höher als +37 ° C sein.
Toiletten (Urinale und Spülkästen) können mit Trinkwasser versorgt werden. Bei niedrigeren Verarbeitungsanforderungen wird der Preis pro Kubikmeter deutlich niedriger sein.
Sanitärsysteme
- Die Warmwasserversorgung von der Heizungsleitung ist unerwünscht. Es wird empfohlen, es vor Ort in Wärmetauschern und Warmwasserbereitern zu kochen.
- Die Löschwasserversorgung kann mit häuslichem und industriellem Trinken kombiniert werden.
- Das Warmwassersystem sollte zirkulieren, um die Temperatur des Warmwassers ohne Hahn zu halten. Zu diesem Zweck werden die Steigleitungen von Gebäuden über 4 Etagen in Gruppen (von 3 bis 7 Stück) zusammengefasst. Springer werden auf dem Dachboden oder in den Wohnungen aufgestellt.
Der Druck in Höhe der Wassereintrittsstellen sollte wie folgt sein:
Gerätestandort | Druck, kgf / cm2 |
Senken Sie das Gerät im Gebäude ab | Nicht mehr als 4,5 |
Gleiches gilt für Gebäude, die in zuvor bebauten Gebieten errichtet wurden | Nicht mehr als 6 |
Oberes Gerät im Gebäude | Mindestens 2 |
Wichtig: Ein Druck von einer Atmosphäre entspricht einer Wassersäule von 10 Metern. Dementsprechend muss jedes Gebäude über 25 Metern, das diese Anforderungen erfüllt, mit einem Zwischentausch in den mittleren Etagen abgeschlossen werden. In der Praxis wird der Swap, falls vorhanden, im Keller oder in einem separaten Gebäude installiert.
Abwasser
Die Ableitung des Abwassers sollte durch geschlossene Schwerkraftleitungen organisiert werden. Abwasserleitungen sind gerade verlegt; Umdrehungen werden mit der obligatorischen Installation der entsprechenden Fashonina durchgeführt. Die Tendenz bleibt auf dem gesamten Gelände konstant.
Nützliches
Schließlich bieten wir dem Leser eine gewisse Menge an unsystematischen Informationen in Bezug auf die Konstruktion, den Bau und die Wartung von Wasserleitungen.
- Der Abstand von der Wasserversorgung zum Fundament des Gebäudes muss mindestens 5 Meter betragen.
Allerdings: Gemäß SNiP 2.07.01-07 kann der Abstand von der Wasserversorgung zum Gebäude beim Verlegen eines Stahl- oder Kunststoffkanals in einem Schutzgehäuse auf eineinhalb Meter verringert werden.
- Wenn das Wasserversorgungsnetz die durchgeführten Gebäude durchläuft, bleibt es im Verantwortungsbereich des Wasserversorgungsnetzes der Stadt. Die Wohnungsorganisation ist nur verpflichtet, Zugang zur Autobahn zu gewähren.
- Die folgende Tabelle hilft Ihnen dabei, den Durchmesser des Wasserversorgungssystems für ein Haus oder eine Wohnung zu berechnen:
Innendurchmesser, mm | Verbrauch in Liter pro Sekunde |
10 | 0,11 |
15 | 0,35 |
20 | 0,7 |
25 | 1.4 |
32 | 2.3 |
40 | 3,5 |
50 | 5.9 |
- Anweisungen zur Berechnung des Spitzenwasserverbrauchs werden auf die Verwendung einer anderen Tabelle reduziert:
Sanitärhalterung | Verbrauch in Liter pro Sekunde |
WC-Schüssel (Abflusshahn) | 1.40 |
WC-Schüssel (Spülbehälter) | 0,10 |
Wasserhahn | 0,30 |
Dusche, Waschbecken, Spüle | 0,12 |
Wasserbad | 0,25 |
- Wenn mehrere Punkte gleichzeitig verwendet werden sollen, wird der Durchfluss durch diese summiert. Für eine Badewanne, eine Toilettenschüssel mit einem Tank und eine Küchenspüle sind es beispielsweise 0,25 + 0,10 + 0,12 = 0,47 l / s.
Fazit
Wir hoffen, dass das Material dieses Artikels dem Leser helfen kann, die Grundlagen des Entwurfs von Wasserleitungen und Abwassersystemen zu erlernen. Das Video in diesem Artikel enthält zusätzliche Informationen. Erfolge!
