Tauchbrunnenpumpen für eine effiziente wasserproduktion

Im Zusammenhang mit der Entwicklung der individuellen Konstruktion erwerben immer mehr Entwickler ihre eigene Wasserquelle. Für die automatische Flüssigkeitsaufnahme sind jedoch hochwertige Brunnenpumpen erforderlich. Ein besonderes Augenmerk gilt den Tauchgeräten, da sie einen Aufstieg aus großer Tiefe ermöglichen.

Bei externen Analoga wird mit ihrer Hilfe Wasser nur aus einer Entfernung von bis zu 8 Metern entnommen, sodass diese Produkte nicht berücksichtigt werden.

Bekanntschaft mit Geräten

Dargestellte Einheiten werden in die gepumpte Flüssigkeit getaucht, wodurch das Anheben aus einer größeren Tiefe ermöglicht wird.. Bei Verwendung eines Hydraulikmotors wirkt das Fördermedium als Energiequelle, die unter zu hohem Druck in das Innere gelangt. Ein unabhängiger Antrieb mit dieser Option wird über der Wasseroberfläche installiert.

Die wichtigsten Vorteile

Gegenwärtig sind Brunnenpumpen, die direkt in die Flüssigkeit eingetaucht sind, aufgrund der vielen Vorteile weit verbreitet.

Sie galten daher als die Hauptgeräte für die Aufnahme von Flüssigkeit und versorgten sie in nahezu jeder Höhe.

• Wasser wirkt als Kühlmittel, so dass eine Überhitzung nur in Ausnahmefällen auftritt.
• Solche Geräte sind sehr einfach zu installieren und bei Bedarf zu demontieren.
• Die hohe Dichtheit des Geräts verhindert das Eindringen von Wasser, wodurch der Betrieb des Systems gestört werden kann.
• Die Methode des direkten Drucks bietet die Möglichkeit, die Flüssigkeit effektiv über große Entfernungen zu bewegen.
• Aufgrund seiner kompakten Abmessungen können Produkte problemlos gelagert und transportiert werden.
• Diese Geräte haben geringe Anforderungen an die Qualität des gepumpten Wassers.
• Während des Betriebs erzeugt das Gerät keine übermäßigen Geräusche und kann daher fast überall verwendet werden.
• Der niedrige Preis kann als zusätzlicher Vorteil betrachtet werden, der für dieses Produkt spricht.

Ergänzung! Derzeit hat sich der Umfang der oben genannten Produkte stark erweitert, was in erster Linie mit der Umsetzung technischer Entwicklungen zusammenhängt.

Die Verwendung solcher Geräte

Direkt in das Fördermedium eingetauchte Geräte zur Flüssigkeitsaufnahme dienen der Versorgung von Privathäusern mit Wasser sowie der Bewässerung von Land.

In der Regel wird ein Brunnen als Tank für die Installation der Pumpe verwendet. In Wirklichkeit kann das Produkt jedoch in einem See, Fluss oder anderen Wasserkörpern liegen. Der Abstand zum Boden sollte mehr als einen Meter betragen, um die Pumpe vor dem Eindringen verschiedener Verunreinigungen zu schützen.

Hauptprodukte

Diese Produkte können nach dem Funktionsprinzip in zwei Typen unterteilt werden. Es gibt jedoch auch eine andere Klassifizierung, die zwischen stangen- und stangenlosen Geräten unterscheidet.

Im ersten Fall wird der Betrieb mit Hilfe eines unabhängigen Motors durchgeführt, der sich an der Wasseroberfläche befindet. Jede Brunnenpumpe mit Schwimmer wird durch eine spezielle Stange angetrieben.

Vibrationsaggregate

Produkte dieser Kategorie funktionieren durch Änderung des Drucks in einer speziellen Auslasskammer, und dank der Hin- und Herbewegung der Membran aus Gummi wird Flüssigkeit angesaugt.

Wenn die Vorrichtung eingeschaltet ist, tritt ein elektrischer Strom in die Spulenwicklung ein und bildet ein Magnetfeld.

Der Raum des Saugraums ist mit Flüssigkeit gefüllt, die durch spezielle Ventile durchdringt.

• Die Antriebseinheit ist ein Elektromagnet, der aus einem speziellen Kern besteht, der aus Stahlplatten besteht. Als Füllung wird Epoxidharz mit Quarzsand verwendet.
• Der Vibrator umfasst einen anderen Teil des Magneten mit einem festen Schaft. Die Gummidichtung dient als Stoßdämpfer. Die Leistung der gesamten Vorrichtung hängt weitgehend von diesem Element ab.
• Saug- und Förderkammern werden für die Wasseraufnahme und die anschließende Abgabe in eine bestimmte Entfernung benötigt.
• Spezieller Stoßdämpfer, der in einigen Fällen mit einem Metallring geschlossen ist.
• Mit Hilfe von Unterlegscheiben (durch Ändern ihrer Anzahl) können Sie den Hub des Kolbens und damit die Leistung einstellen.
• Die Stange bewegt sich innerhalb der Kammer entlang der Führung in Form eines Rings. Die Ausführung mit einem länglichen Teil verbessert die Leistung etwas, da in diesem Fall praktisch keine seitliche Verschiebung auftritt.
• Rückschlagventile in Form von Gummieinlagen ermöglichen, dass die Flüssigkeit nach innen fließt, jedoch nicht aus der Kammer, da das Loch geschlossen wird, wenn der Kolben wirkt.
• Ein Gummikolben mit Sicherungsmutter ist der Grundbestandteil dieser Konstruktion, der oft bricht. Deaktiviert besonders schnell das Element von Schmutzwasser.
• Auslasskanäle sind notwendig, damit bei steigendem Druck im Hohlraum Wasser abfließen kann.

Hinweis! Von allen aufgeführten Komponenten sind ein Gummikolben und Rückschlagventile anfälliger für Verschleiß. Was die anderen Komponenten angeht, sind sie ziemlich langlebig.

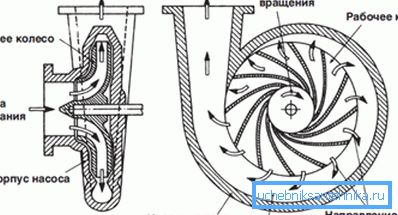

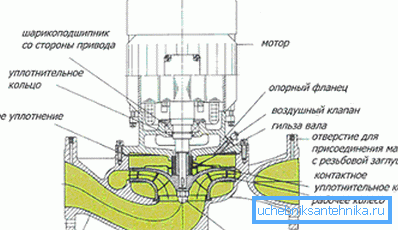

Zentrifugalprodukte

Brunnenpumpen dieser Art gelten heute als sehr übliche Art von hydraulischen Maschinen.

Der Hauptvorteil ist der kontinuierliche Fluss des Fördermediums, der durch die Erzeugung der Zentrifugalkraft angetrieben wird.

• Die Hauptkamera, eine besondere Kapazität, bei der der gesamte Prozess stattfindet.
• Das Laufrad wird mit einem Schlüssel und einer Überwurfmutter auf der Welle befestigt.
• Um bei der Übertragung von Fluidenergie zu helfen, helfen spezielle Klingen, die sich zwischen den Scheiben und der Nabe befinden.
• Mit dem Körper können Sie die Hauptfragmente zu einem einzigen Hydrauliksystem verbinden.
• Die Stopfbuchse enthält eine Art Hülse, O-Ringe, Dichtungen und ein Paar Stehbolzen mit Muttern.
• Düsen sind erforderlich, um Flüssigkeit einzusaugen und einen bestimmten Druck im System zu erzeugen.
• Der Schaft des Geräts besteht in den meisten Fällen aus Edelstahl, da es sich um ein flüssiges Medium handelt.
• Die Lager dieser Pumpen werden hauptsächlich mit Gussrohren mit einem speziellen Guss geliefert.
• Die Führung ist aus Gusseisen gegossen, obwohl die Variante mit Bronze vorzuziehen ist, da sie eine absolut glatte Oberfläche ermöglicht.

Achtung! Um die Förderhöhe bei relativ niedrigen Fördermengen zu erhöhen, werden mehrstufige Pumpen mit horizontaler Position verwendet. Sie sind mit mehreren Laufrädern ausgestattet.

Installationsvorgang

Nach dem Kauf eines Tauchprodukts ergeben sich viele Fragen zur Installation des Geräts. Tatsächlich ist das Anschlussschema der Brunnenpumpe jedoch recht einfach, so dass die Arbeit oft von Hand ausgeführt wird. Es ist wünschenswert, mindestens einen Assistenten zu haben.

Hauptarbeitsbereich

Das Tauchgerät wird im Inneren mit einem Kabel gehalten, das an einer robusten und zuverlässigen Konstruktion befestigt werden muss. Die beste Option ist, aus den Ecken des Metallrahmens zu machen, der direkt an der Spitze angebracht ist.

Eines der Elemente macht ein Loch zum Befestigen des Kabels.

1. Zuerst wird das Gerät neben dem Rohrabschnitt platziert, durch den die Verbindung mit dem T-Stück hergestellt wird.
2. Als nächstes wird das Kabel abgewickelt, um eine Verbindung zum elektrischen Netzwerk herzustellen. Es befindet sich auch in unmittelbarer Nähe der Rohrleitung.
3. Der Einlass des Geräts wird mit einem Rückschlagventil geliefert, manchmal werden sie jedoch werkseitig installiert.
4. An dem installierten Ventil ist eine Messing- oder Kunststoffkupplung zum Anschluss an eine Wasserleitung angebracht.
5. Das elektrische Kabel ist auch an dem Element des Wasserversorgungssystems befestigt, für das ein elektrisches Band verwendet wird.
6. Die Pumpe ist an einem galvanisierten oder Nylonkabel aufgehängt. Das Stützelement ist in die am Gehäuse befindlichen Ösen eingeschraubt.
7. Nach der Vormontage wird das Gerät von zwei Personen in den Schacht abgesenkt, während Sie das elektrische Kabel nicht festhalten können.
8. Wenn das Gerät die gewünschte Tiefe erreicht, wird das andere Ende des Kabels durch das vorbereitete Loch am Stahlrahmen befestigt.

Beachten Sie! Normalerweise wird die Rohrleitung nach der Installation an den Installationsort von Sanitärausrüstung verlegt. Nach der Montage des Systems werden unterirdische Komponenten mit Geotextilien bedeckt.

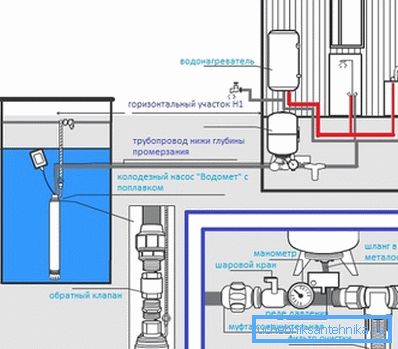

Anschluss des Hydroakkumulators und Automatisierung

Um den Betrieb des Geräts zu automatisieren und die Arbeit komfortabler zu gestalten, sind ein spezielles Relais und ein Membrantank installiert. Der Hydroakkumulator ermöglicht es nicht, sehr oft einzuschalten, wenn der Wasserhahn der Sanitärvorrichtung geöffnet wird. Wasser in einem solchen Behälter reicht in der Regel für mehrere Stunden.

Alle Elemente sind im Innenbereich installiert. Das Relais ist horizontal eingebaut, damit kein Kondensat in den Innenraum gelangt. Elektrische Kabel sind notwendigerweise mit einer speziellen Wellung geschützt.

Grundlagen der Bedienung

In den meisten Fällen sind die Geräte vollständig eingestellt. Vor der Installation wird jedoch empfohlen, das Gerät trotzdem auf Verzerrungen und Staus zu prüfen, da beim Transport Schäden auftreten können.

Entfernen Sie dazu den Netzfilter und drehen Sie die Kupplung mit dem Knopf.

In diesem Fall sollte sich der Rotor leicht drehen.

• Liegen keine Daten vor, ist zu beachten, dass sich das verwendete Gerät unter dem Wasserstand befindet und der Abstand von der Oberfläche einen Meter überschreitet.
• Es wird nicht empfohlen, das Gerät ohne elektrische Sicherheitseinrichtungen zu betreiben, die den Hauptmotor vor Überlastungen, Kurzschlüssen und zweiphasigem Schalten schützen.
• Beim Starten des Systems schließt das an der Druckleitung befindliche Ventil vollständig. Die Hauptaufgabe der Testeinbeziehung besteht darin, die Korrektheit des Rotors zu überprüfen.
• Wenn das Gerät normal funktioniert, öffnet das Steuerventil allmählich. In keinem Fall sollte jedoch die Flussrate der Fluidquelle überschritten werden.

• Die ersten drei Tage werden sorgfältig auf den Betrieb der Brunnenpumpe überwacht. Werden in dieser Zeit keine Störungen festgestellt, wird das Gerät in den Dauerbetrieb versetzt.
• Etwa einmal im Monat wird die Kontrollstation überprüft bzw. der Zustand der Kontakte und des Relais überprüft. Verbrannte Gegenstände werden mit einem mit Alkohol behandelten Tuch vorsichtig abgewischt.
• Die Beobachtung des Zustands des Pumpprodukts erfolgt durch indirekte Anzeichen. Beispielsweise kann eine Erhöhung des dynamischen Wasserstandes mit erhöhter Leistung auf eine Fehlfunktion der Vorrichtung hinweisen.
• Vor dem Absteigen wird die Pumpe in vielen Fällen durch die Einfüllöffnung mit gefiltertem Wasser gefüllt. Die erste Inbetriebnahme ohne diese Aktion wird nur zwei Stunden nach dem Tauchgang durchgeführt. (Siehe auch den Artikel So wählen Sie eine Pumpe für einen Brunnen aus: Parameter.)

Zum Abschluss

In der Bedienungsanleitung, die oben vorgestellt wurde, werden Brunnenpumpen des Unterwassertyps betrachtet, da sie während des Betriebs als die effizientesten und bequemsten angesehen werden. Präventiv- und Reparaturaktivitäten werden mit unterschiedlicher Häufigkeit durchgeführt, und dies hängt vom jeweiligen Modell ab. Das Video in diesem Artikel gibt Ihnen die Möglichkeit, die umfassendsten Informationen zu den Geräten zu erhalten.
