Pumpstation an den brunnen anschließen

In den meisten Gebieten ist die Bereitstellung von Kommunikationstechniken für vorstädtische Siedlungen ein Problempunkt. Zentrale Wasserversorgung, Wasserentsorgung, Heizung ist nur in vorstädtischen Siedlungen neben Megalopolen möglich. Die Lösung des Problems der Wasserversorgung der Bevölkerung liegt in den Händen der Bürger selbst, die in ihrem Gebiet autonome Wasserversorgungssysteme organisieren. Dies kann ein Brunnen sein, ein Brunnen auf den ersten Grundwasserleitern, ein artesischer Brunnen bis zu wasserfesten Horizonten.

Das Entfernen des Wassers aus dem Brunnen mit Hilfe von Eimern ist ein recht mühseliger Vorgang. Die Möglichkeit, verschiedene technische Mittel anzuschließen, ermöglicht nicht nur die Mechanisierung, sondern auch die vollständige Automatisierung des Prozesses der Wasserversorgung des Hauses.

Um den Prozess der Wasserversorgung zu automatisieren, muss die Pumpstation an den Brunnen angeschlossen werden.

Elemente der Pumpstation

Autonome Pumpstation besteht aus folgenden Elementen:

• selbstansaugende Kreiselpumpe, die Wasser aus dem Brunnen in die erforderliche Höhe fördert;
• einen Hydroakkumulator, der für das Erweichen eines Hydraulikstoßes sorgt und den Druck in der Rohrleitung aufrechterhält (es handelt sich um einen Behälter mit einer Membran und einem pneumatischen Ventil zur Lufteinblasung)
• Rohre und Rohrleitungsarmaturen und Verbindungselemente;
• Absperr- und Steuerelemente (Ventile, Manometer, Druckschalter, Rückschlagventile usw.);
• Grob- und Feinfilter.

Arbeitsprinzip

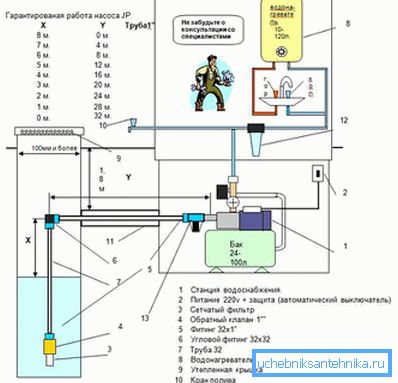

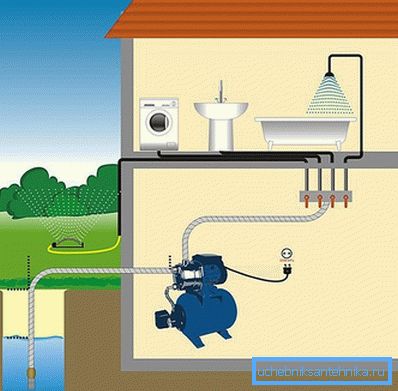

Das allgemeine Schema für den Anschluss der Pumpstation ist in der Abbildung dargestellt. Vom Brunnen geht die Saugleitung zur Pumpstation. Am Ende der Pipeline im Brunnen befindet sich ein Rückschlagventil mit einem Sieb. Vor der Pumpstation sind Ventile und ein Grobfilter installiert. Am Ausgang des Stationsmanometers Manometer einstellen, Rückschlagventil, Feinfilter. Entlang der Druckleitung fließt das Wasser zu den Verbrauchern.

Die Pipeline von der Brunnenpumpe beginnt, Wasser in den Speicher zu pumpen. Auf einen bestimmten Druck gefüllt, schaltet die Pumpe ab. Wenn Sie das unter Druck stehende Leitungswasser öffnen, gelangt es in den Mischer, in die Dusche und an andere Stellen des Wasserverbrauchs. Wenn der Druck abfällt, schaltet sich die Pumpe ein und beginnt, Wasser aus dem Bohrloch zurück in den Hydrospeicher zu pumpen. Wenn der Druck im System reguliert wird, arbeitet die Pumpe entweder, wenn Wasser verbraucht wird, oder wird ausgeschaltet, wenn alle Wasserverbraucher abgeschaltet sind.

Standort der Pumpstation

Vor der Installation sollte die Station ihren Standort bestimmen. Die Pumpstation sollte sich in der Nähe des Brunnens befinden. Die Rohrleitung vom Brunnen zum Haus sollte mit Frostschutz unter dem Gefrierpunkt verlegt werden. Unterbringungsmöglichkeiten:

1. Spezieller beheizter Nutzraum: separate Scheune, Hauswirtschaftsraum im Haus oder im Keller des Hauses. Die am meisten bevorzugte Option, da sie jederzeit die Wartung von Geräten in einem warmen Raum ermöglicht.
2. Im Senkkasten, der eine schützende Quelle darstellt, befindet sich der Boden unter dem Gefrierpunkt des Bodens. Diese Option ist weniger üblich. Der Caisson ist isoliert, um ein Einfrieren des Bodens bei extremer Kälte zu verhindern, um ein Einfrieren, Beschädigen und Versagen aller teuren Geräte zu verhindern.

Stationsmontage

Bei der Selbstinstallation müssen Sie wissen, wie Sie die Station anschließen. Zuverlässigkeit und Lebensdauer des Wasserversorgungssystems hängen von der korrekten Installation ab.

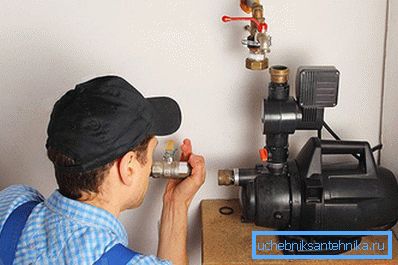

1. Installation der Pumpstation Es kann an der L-förmigen Halterung installiert werden, die an der Wand des Raums befestigt ist. Ein spezielles Podium befindet sich auf dem Boden, auf dem sich die Station befindet. Die Station ist so positioniert, dass sie auf die Richtung der Pipeline zum Brunnen gerichtet ist, so dass keine unnötigen Biegungen entstehen. Die Station sollte keinen Kontakt zur Wand haben. Gummipads können unter den Pfoten der Station installiert werden, um Vibrationsgeräusche während des Betriebs zu vermeiden.

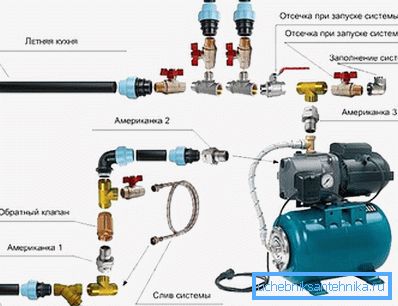

2. Installation des Eingangs zur Station. Über Adapter am Einlass der Station wird ein Grobfilter installiert, ein Rückschlagventil, Absperrventile und eine Kupplung zum Umschalten auf eine Kunststoffrohrleitung.
3. Installation der Saugleitung. Am Ende der Pipeline, die sich im Schacht befindet, sind ein Metallgeflecht und ein Rückschlagventil installiert. Zur Verlegung der Rohrleitung wird bis zum Eindringen des Frostes ein Graben ausgehoben, in den die Wasserversorgung gelegt wird. Die Rohre werden auf ein Sandkissen gelegt und mit Sand bedeckt. Bei großer Frostdurchdringung ist die Rohrleitung isoliert. Rohre führen ins Haus und sind an der Adapterkupplung befestigt.
4. Installation der Ausgabepipeline. Der flexible Schlauch des Druckspeichers ist an einen Druckschalter angeschlossen. Am Auslass sind starre Rohre an den Feinfilter, Rückschlagventil, Absperrventile und Kupplungen für die Druckleitung im Haus angeschlossen.

Vor einem Testlauf wird Wasser in die Pumpstation gegossen. Dies ist notwendig, um ein Leerlaufen der Pumpe zu verhindern.

Die Pumpe ist an das Stromnetz angeschlossen und läuft. Alle Verriegelungselemente müssen geöffnet sein. Alle Anschlüsse werden auf Dichtheit geprüft.

Video

Hören Sie sich Empfehlungen für die Wahl einer Pumpstation an:

Sehen Sie, wie die Wasserpumpe installiert ist:

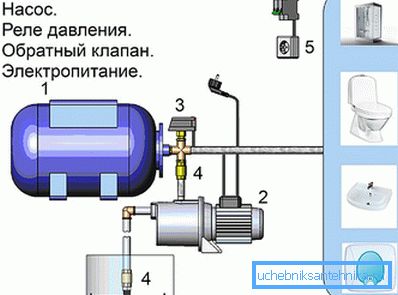

Schemata
