Pumpen für die wasserversorgung aus einem brunnen:

Wie organisiert man eine permanente Wasserversorgung eines Landhauses mit Brunnen und Wasserquelle? Welche Elemente sollten Sanitär enthalten? Was sind die Anzeichen für die Wahl einer Tauchpumpe? Versuchen wir, diese Fragen zu beantworten.

Schema

Artikel

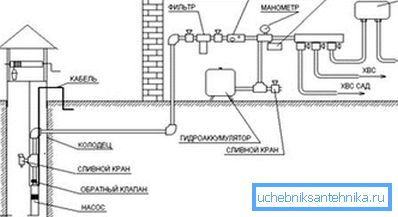

Beginnen wir mit einer Liste von Grundelementen, die das einfachste Schema der Wasserversorgung aus einem Brunnen mit einer Tauchpumpe beinhalten sollten.

• Eigentlich pumpen, Wasser vom Boden des Brunnens anheben und einen Überdruck im Wasserversorgungssystem bereitstellen.

Zur Verdeutlichung: Grundsätzlich können Oberflächenpumpen auch zur Organisation der Wasserversorgung vor Ort eingesetzt werden; Die Tiefe, in der das Wasser angehoben werden kann, ist jedoch auf höchstens 7 bis 8 Meter begrenzt. Der Grund liegt in den fundamentalen Gesetzen der Physik. Das absolute Vakuum in der Rohrleitung kann die Wassersäule bei Atmosphärendruck um 10 Meter anheben; Eine echte Pumpe erzeugt ein viel niedrigeres Vakuum.

• Ventil am Auslass der Pumpe prüfen. Das Wasser, das das Rohr gefüllt hat, kann nicht in den Brunnen zurückfließen.
• Hydroakkumulator - Tank mit elastischer Gummimembran, die die Wasser- und Luftkammern voneinander trennt. Dieses Gerät kann eine bestimmte Wassermenge auffangen und gleichzeitig einen Überdruck im Kreislauf erzeugen. Je größer das Volumen des Akkumulators ist, desto seltener schaltet sich die Pumpe im täglichen Betrieb des Wasserversorgungssystems ein.
• Drucksensor und Relais zur Steuerung der Pumpenleistung.

Anstelle eines Hydroakkumulators und eines Drucksensors können Sie einen Speichertank mit einem zum Dachgeschoss des Hauses oder zu einer natürlichen Erhebung angehobenen Wasserstandssensor verwenden.

Durch die Kapazität können Sie mehr Wasser einlagern. Diese Lösung ist jedoch nicht fehlerfrei.

1. Die für ein Landhaus typische Holzbalkendecke ist nicht für eine Belastung von mehreren hundert Kilogramm ausgelegt, die der Tank erzeugt.
2. Der Kopf im Kreislauf wird durch die Höhe des Tanks über dem Wasserentnahmepunkt (normalerweise 2,5 bis 5 Meter) begrenzt. Dies ist gerade genug, um sicherzustellen, dass die Mischer mit Belüftern und WC-Spülkästen funktionieren. Die Einlassventile von Waschmaschinen, Drucksensoren von Durchlauferhitzern und einigen anderen Vorrichtungen können bei einem Überdruck von mindestens 0,3 bis 0,6 kgf / cm² arbeiten.
3. Ein großer Wasservorrat bei einem geringen Wasserverbrauch bedeutet, dass das Wasser zu stagnieren beginnt. Im Brunnen wird es aufgrund der Migration des Grundwassers ständig aktualisiert. im gleichen Tank kann es gut blühen.

Pfeifen

Die optimale Lösung für die Verlegung des Wasserversorgungssystems vom Brunnen bis zum Haus ist ein Polyethylenrohr an Klemmverschraubungen. Argumente

Bitte

• Polyethylen hat keine Angst vor Verschiebung und Bewegung des Bodens: es ist elastisch.
• Die Elastizität bleibt bei negativen Temperaturen erhalten. Wenn Wasser in der Leitung gefriert, wird der Eisstopfen es nicht zerbrechen, sondern nur etwas ausdehnen. Nach dem Auftauen kehren die Klempnerarbeiten wieder in ihre ursprüngliche Größe zurück.
• Die Installation erfordert kein anderes Werkzeug als ein Gehrungsmesser. Alle Beschläge werden von Hand montiert.

Installationsregeln

Beim Aufbau eines autonomen Wasserversorgungssystems mit eigenen Händen gibt es nicht zu viele Regeln.

• Sowohl die Rohrleitung zwischen dem Haus und dem Brunnen als auch der Eintritt in den Brunnen müssen unterhalb des Bodens liegen.

Tipp: Wo dies aus irgendeinem Grund nicht möglich ist, ist die Rohrleitung in einer wärmeisolierenden Hülle untergebracht, in die ein selbstregulierendes Heizkabel eingesetzt ist.

• Am unteren Punkt der Rohrleitung ist es wünschenswert, ein Ablaufventil für die vollständige Entwässerung vorzusehen. Die Anweisung ist vor allem für jene Häuser relevant, die nicht rund um den Winter beheizt werden.

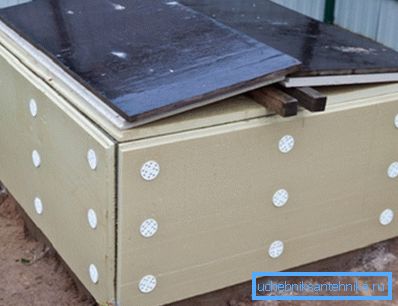

• Der Brunnen ist vor Ablagerungen geschlossen und isoliert, um ein Einfrieren zu vermeiden.

Der Drucksensor ist so kalibriert, dass die Pumpe bei einem Druck von H / 10 + 1 kgf / cm2 startet. Die Höhe des oberen Punkts des Wasserversorgungssystems relativ zum Sensor in Metern wird für H angegeben. Der Pumpendruck beträgt 1,5 bis 2 kgf / cm2 mehr.

Die Pumpe wird in einem Abstand von etwa einem Meter vom Boden des Brunnens aufgehängt. In diesem Fall wird kein Schlick und Sand gesaugt.

Ein Bodenfilter mit mehreren Schichten Sand und Schutt ist am Boden des Schachts angeordnet. Der schlammige Boden ist zusätzlich mit einem Schild abgedeckt. Für die Konstruktion ist es besser, verrottende Lärche zu verwenden.

Pumpenauswahl

Was sollte die Tauchpumpe im Brunnen für die Wasserversorgung sein?

Zunächst werden die Aufgaben der Pumpe formuliert.

1. Es sollte eine minimale Wartung erfordern und eine maximale Überholzeit haben.
2. Er wird reines Wasser mit einem Minimum an Schwebstoffen transportieren.

Wir wenden uns nun den Pumpentypen zu. Es gibt nur drei davon im Marktsektor, die uns interessieren.

Membran (Vibration)

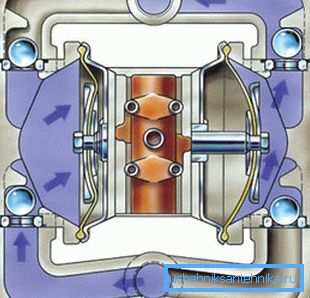

Herzstück der Konstruktion ist eine Arbeitskammer mit einem Paar Rückschlagventilen, einem Elektromagneten mit einem federbelasteten ferromagnetischen Kern und einer oder zwei elastischen Membranen.

Wie funktioniert dieses Schema?

1. Das Magnetventil wird mit Strom versorgt.
2. Die Induktivität erzeugt ein elektromagnetisches Feld, das den Kern zusammen mit einer daran befestigten Membran antreibt. Die Membran erzeugt einen übermäßigen Druck in der Arbeitskammer; überschüssiges Wasser wird durch ein geöffnetes Rückschlagventil in den Auslass gedrückt. Das zweite Ventil - geschlossen - blockiert die Verdrängung von Wasser im Einlassrohr.
3. Nachdem der Elektromagnet vom Netz getrennt wurde, kehrt die Feder in die ursprüngliche Position zurück. In diesem Fall ist die Position der Rückschlagventile umgekehrt, so dass Wasser nicht aus dem Auslass, sondern aus dem Einlassrohr entnommen wird.
4. Der Zyklus wird wiederholt.

Der Hauptvorteil der Vibrationspumpe ist der niedrige Preis bei moderater Leistung und gutem Kopf. Wir präsentieren die Eigenschaften eines Membranstroms, der im postsowjetischen Raum sehr verbreitet ist.

Die schlechte Nachricht ist, dass dieses Gerät, wie alle Membranpumpen, für unsere Zwecke absolut nicht geeignet ist.

• Die Überholungsressourcen sind auf ein bis zwei Jahre begrenzt. Elastische Membranen werden in jedem Arbeitszyklus mechanisch verformt. Bei einer Vibrationsfrequenz von etwa 100 Hertz ist es nicht verwunderlich, dass sie nach einiger Zeit ersetzt werden müssen.
• Vibrationen führen zu einer beschleunigten Verschlammung des Brunnens.
• Schließlich kann eine Kapazität von 400 Litern pro Stunde nur bei einer minimalen Wassermenge und einem sehr großen Speicher ausreichen.

Wirbeln

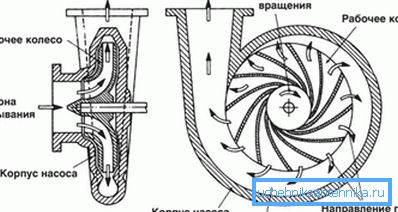

Die Basis der Wirbelpumpe ist ein Zentrifugalrad mit einem Mindestabstand zur Cochlea (Pumpengehäuse). Wenn sich das Flügelrad an seiner Peripherie dreht, entsteht ein erheblicher Überdruck. entlang der Achse tritt jeweils eine Verdünnung auf. Es genügt, die Einlass- und Auslassdüsen an den entsprechenden Stellen des Gehäuses anzuschließen, um ein stabiles und schnelles Pumpen von Wasser zu gewährleisten.

Wirbelschema:

1. Bietet hohe Leistung bei hohen Druckwerten und bescheidenen Pumpendimensionen.

Wichtig: Im Falle eines Brunnens sind Abmessungen - Höhe und Durchmesser für einen potenziellen Käufer nicht entscheidend.

1. Machen Sie das Gerät extrem empfindlich für die Menge und Größe von Verunreinigungen. Für eine Wirbelpumpe gelten höchstens 30 g Suspensionen pro Kubikmeter Wasser. Ein Überschreiten dieser Menge führt zu einem beschleunigten Verschleiß der Mechaniker mit einem gleichzeitigen Abfall des Kopfes und der Leistung.

Mehrstufige Zentrifuge

Ursprünglich wurde das Zentrifugal-Mehrstufenschema der Pumpe für Brunnen entwickelt: In diesen ist es problematisch, aufgrund des begrenzten Durchmessers eine große Kopfleistung zu erzielen. Es wird jedoch die beste Lösung für den Brunnen sein.

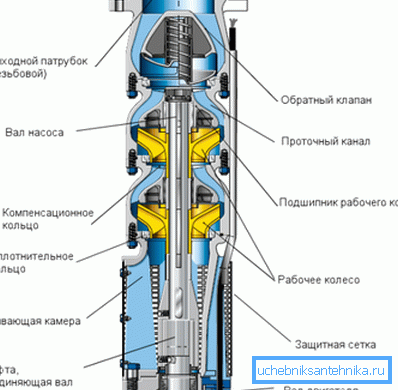

Die Grundidee ist, dass auf einer Welle, die von einem einzigen Elektromotor gedreht wird, mehrere Laufräder vorhanden sind. Zwischen ihnen und dem Körper bleibt eine ziemlich große Lücke, die das Gerät unempfindlich gegenüber einer großen Anzahl von Aufhängungen macht.

Das damit einhergehende Problem - der unvermeidliche Druckabfall - wurde einfach und elegant gelöst: Die Kammern (Diffusoren) aller Laufräder sind mit den Bewegungen im Gehäuse in Reihe geschaltet. Infolgedessen summiert sich der von allen Flügelrädern erzeugte Förderkopf abzüglich der geringen Verluste am hydraulischen Widerstand der Pumpe selbst.

Kopf und Leistung

Der Pumpenkopf sollte 30 Meter größer sein als der Höhenunterschied zwischen ihm und der Oberseite des Wasserversorgungssystems. Wenn also die Pumpe in 12 Metern Tiefe eingetaucht ist und sich die Wasserhähne des Hauses 4 Meter über dem Boden befinden, sollten Sie ein Gerät mit einem Nenndruck von 12 + 4 + 30 = 46 m kaufen.

Die Leistung in Litern pro Minute wird ungefähr mit 5 Litern pro Person berechnet. Für eine dreiköpfige Familie sind es also 3 * 5 = 15 l / min oder 0,9 m3 / Stunde.

Rückruf: Mit einer Kapazitätssteigerung des Hydroakkumulators können die Anforderungen an die Pumpenleistung deutlich reduziert werden.

Fazit

Wir hoffen, dass unsere Empfehlungen dem Leser bei der Planung und dem Bau eines eigenen autonomen Wasserversorgungssystems helfen können. Das Video in diesem Artikel enthält wie immer zusätzliches Material. Erfolge!
