Pump agidel

Die Ufa Production Association produziert verschiedene Produkte für die Verteidigungs- und Öl- und Gasindustrie sowie für die Auto- und Flugzeugindustrie. Für seine Produkte hat das Unternehmen die Marke "Agidel" eingetragen. Unter der gleichen Marke produzierte Agidel.

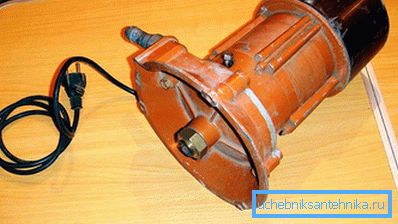

Was ist ein

Der Beginn der Veröffentlichung der ersten Pumpenmodifikationen der Ufa Production Association geht in den siebziger Jahren des letzten Jahrhunderts verloren. Einige Beispiele funktionieren noch. Derzeit werden unter dem TM „Agidel“ zwei Versionen von Pumpen hergestellt: „Agidel M“ und „Agidel 10“. Diese Einheiten gehören zur Klasse der Zentrifugalflächenpumpen.

Die Pumpenaggregate von Agidel sind so ausgelegt, dass sie Wasser für die Bewässerung, eine Sommerdusche oder die Bereitstellung von Wasser von zwei Stellen aus bereitstellen, z. B. einer Badewanne und einer Küche.

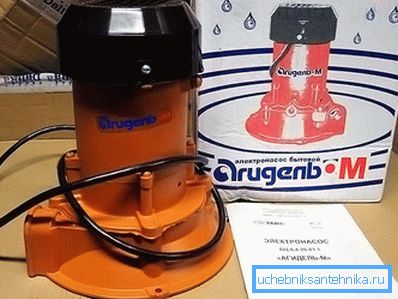

Eigenschaften "Agidel M"

Die Pumpe "Agidel M" ist eine kleine Kreiselpumpe. Technische Merkmale der Einheit sind:

• Gewicht beträgt 6 kg;
• Durchmesser - 23,8 cm, Länge - 25,4 cm;
• Das Gerät kann Wasser aus einer Tiefe von 7 m ansaugen, mit der Installation eines Auswerfers wird die Tiefe auf 15 m erhöht.
• Aufstiegshöhe 20 m;
• pro Stunde kann er 2,9 l / h fördern;
• Stromkosten - 370 W / h.

Installieren Sie dieses Gerät nur in aufrechter Position. Voraussetzung für den Betrieb der Pumpe ist die maximale Reinheit des gepumpten Wassers. Wenn Sie es zum Pumpen von Wasser aus einem Brunnen oder Brunnen verwenden, sollte der Abstand vom Aufnahmeventil zum Boden 35 cm nicht überschreiten.

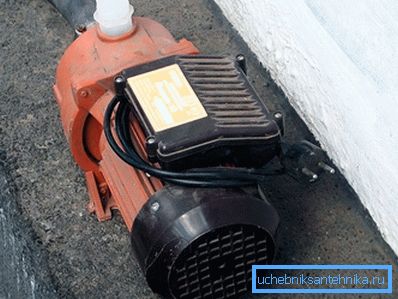

Eigenschaften "Agidel 10"

Die Pumpe „Agidel 10“ ist ein leistungsstärkeres Modell mit folgenden technischen Eigenschaften:

• Gewicht 9 kg;
• Abmessungen der Konstruktion sind 23,0 bis 16,0 bis 37,0 cm;
• Die Pumpe kann Wasser aus einem Brunnen mit einer Tiefe von 7 m beziehen.
• die maximale Höhe, bei der der Wasseraufstieg 30 m beträgt;
• Produktivität beträgt 3,3 l / h;
• Leistungsaufnahme der Einheit 700 W / h.

Das Gerät ist nur in horizontaler Position montiert.

Bei beiden Modellen ist es eine häufige Anforderung, auf einer ebenen Fläche zu installieren und am Aufstellungsort der Pumpe positive Temperaturen zu gewährleisten. Wenn das Einfrieren der Flüssigkeit im Inneren des Geräts zulässig ist, wird es brechen.

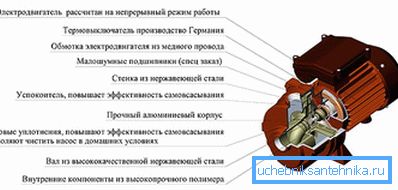

Hauptkomponenten

Die Geräte-Designpumpen TM "Agidel" bestehen aus folgenden Komponenten:

• ein Gehäuse, das mit drei äußeren Bolzen am Motorgehäuse befestigt ist;
• Motorgehäuse (an der Basis mit vier Schrauben befestigt);
• Schnecken, mit deren Hilfe Wasser aufgenommen wird (ist ein Teil des Körpers);
• Laufrad (verankert), das mit einem Bolzen in der Mitte des Körpers befestigt ist;
• Elektromotor mit Anker, Dichtungen und Dichtung dazwischen.

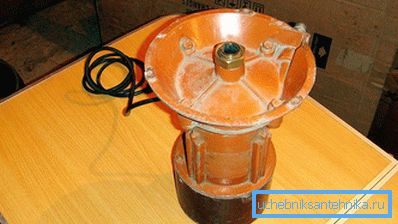

Konstruktive Unterschiede Modelle

Die Agidel M-Einheit muss vor Arbeitsbeginn mit Wasser gefüllt sein. Die Konstruktion bietet Schutz vor Überhitzung, so dass das Gerät ohne Unterbrechung für längere Zeit betrieben werden darf. Wassertemperatur sollte 40 nicht überschreiten? Die Pumpe sollte nur bei positiven Umgebungstemperaturen verwendet werden.

Bei der Pumpe "Agidel 10" handelt es sich um eine selbstansaugende Einheit, weshalb vor der Inbetriebnahme keine Wasserinjektion erforderlich ist. Es ist empfindlich gegen Überlastung, weshalb Sie das Gerät nicht zum Pumpen von Wasser aus sehr großer Tiefe verwenden sollten.

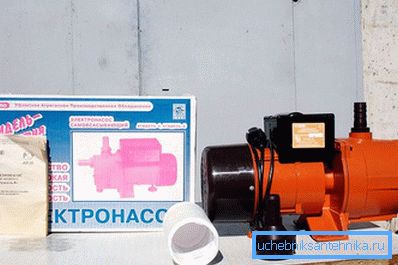

Wie und wo wird das Gerät installiert?

Pumpen sollten in Behältern oder Betriebsräumen installiert werden, die sie vor direkter Sonneneinstrahlung, Feuchtigkeit und Ablagerungen schützen. Um den Wasserwiderstand zu verringern, befinden sich die Einheiten so nahe wie möglich am Brunnen. Die Installation erfolgt auf einer ebenen Fläche.

Bei ganzjähriger Nutzung der Pumpe wird der Raum, in dem sie installiert ist, erwärmt.

Da das Gerät "Agidel M" hauptsächlich für den Saisonbetrieb vorgesehen ist, können Sie es oben auf dem Brunnen installieren. Wenn das Gerät das ganze Jahr über verwendet werden muss, wird die Installation in einem warmen Raum durchgeführt. Es ist auch möglich, eine Grube unterhalb des Bodens einzufrieren. Decken Sie es mit Ziegeln oder Beton ab, isolieren Sie eine Pumpe und installieren Sie sie dort.

Für das erstmalige Füllen der Pumpe vor dem Start mit Wasser an die Wasserleitung der Säule anschließen. Dann werden Absperrventile vor der Pumpschnecke platziert und der Schlauch vom Auslassrohr der Einheit wird in den Wassertank abgesenkt, der sich in der Nähe befindet. Wenn sie anfangen, Wasser mit dem Griff der Säule zu pumpen, tritt das unter Druck stehende Wasser in die Pumpe ein und durch den Schlauch in den Tank. Um die ständige Bewegung des Wassers durch die Pumpe während des Betriebs zu vermeiden, sperren die Säulen das Absperrventil.

Die Pumpe "Agidel 10" kann direkt an der Wasseroberfläche installiert werden. Bauen Sie dazu ein kleines Floß. In diesem Fall werden alle stromführenden Teile der Verbindung sorgfältig von Wasser getrennt.

Ein weiteres Merkmal der Installation - der Anschluss an die Stromversorgung. Da der Draht von der Pumpe nur 1,5 m lang ist und der Abstand von der Pumpe zum nächstgelegenen Auslass viel größer ist, ist es besser, den "nativen" Draht durch einen anderen, die erforderliche Länge, zu ersetzen. Der Draht sollte so verlegt werden, dass es nicht möglich ist, darüber zu stolpern oder ihn versehentlich zu beschädigen.

Vor dem Beginn der Installation und des Betriebs der Pumpen TM "Agidel" sollten Sie die Anweisungen sorgfältig lesen. Nur die Umsetzung aller Empfehlungen und Anforderungen gewährleistet einen langen und zuverlässigen Betrieb des Geräts.
