Oberflächenpumpe für einen brunnen: eigenschaften, merkmale,
Oberflächenpumpen für Brunnen ermöglichen das Pumpen von Wasser aus geringer Tiefe, was für Besitzer von Landhäusern und vorstädtischen Gebieten wichtig ist.
Wir werden über die Hauptmerkmale und Eigenschaften dieser Geräte sprechen und zeigen, wie die Oberflächenpumpe im Brunnen installiert wird.
Oberflächenpumpe
Gerät und Zweck
Oberflächenpumpen arbeiten nach dem Prinzip des Ansaugens von Wasser, indem sie am Ende des Saugschlauchs ein Vakuum erzeugen, das vom anderen Ende in das Wasser eingetaucht wird. Somit gibt es an den verschiedenen Enden des Schlauches einen Druckunterschied, und bei vollem Vakuum auf der Saugseite ist dies der Wert des Atmosphärendrucks, d. H. Etwa 760 mm Hg.
Wenn wir die Quecksilbersäule durch eine Wassersäule ersetzen, beträgt die Höhe einer solchen Säule 10,3 Meter, was bedeutet, dass das Wasser bei vollem Unterdruck auf der Saugseite um nicht mehr als 10,3 Meter ansteigen kann.
Unter Berücksichtigung der Reibungsverluste von Wasser gegen die Rohrwände und eines unvollständigen Vakuums im System beträgt die maximale Wasserhöhe einer solchen Pumpe nicht mehr als 9 Meter. Wenn Sie den horizontalen Teil des Saugrohrs berücksichtigen, stellt sich heraus, dass die tatsächliche Arbeitshöhe 7 - 8 Meter beträgt.
Beachten Sie! Berücksichtigen Sie bei der Berechnung der Parameter den Abstand vom Brunnen der Oberflächenpumpe. Hier wäre die folgende Formel angebracht: Y = 4 (8-X), wobei Y die Länge des horizontalen Rohrteils ist, X die Ansaughöhe. Das heißt, vier Meter des horizontalen Teils entsprechen einem Hub von einem Meter.
Beachten Sie! Aus der obigen Berechnung können wir schließen, dass die Oberflächenpumpe Wasser auf eine Höhe von bis zu 8 Metern anheben soll. Dadurch können Sie dieses Gerät für die Wasseraufnahme aus offenen Gewässern, flachen Sandbrunnen und Brunnen verwenden.
Externe Pumpen sind grundsätzlich in drei Haupttypen unterteilt:
- Wirbeln Die kompaktesten und kostengünstigsten Geräte, die einen ausreichend hohen Druck im System erzeugen können, weisen jedoch einen geringen Wirkungsgrad auf - nicht mehr als 45%. Sie werden hauptsächlich zum Bewässern und Pumpen von Wasser aus überfluteten Räumen verwendet. Aufgrund des geringen Wirkungsgrades und der geringen Zuverlässigkeit können wir diesen Gerätetyp jedoch nicht als permanente Einheit für ein autonomes Wasserversorgungssystem empfehlen.
- Zentrifugal. Kostspieligere und zuverlässigere Geräte, die mindestens weniger als der Wirbel erzeugen, aber ausreichend Druck ausüben, um die Arbeit der Rohrleitungen sicherzustellen. Sie haben einen hohen Wirkungsgrad - bis zu 92% - mit ausreichender Zuverlässigkeit für den Dauereinsatz, was den Einsatz dieser Art von Ausrüstung beim Betrieb von Wasserstationpumpstationen ermöglicht;
- Auswerfer Sie haben zwei Wasserkreisläufe: Im ersten Kreislauf wird die Flüssigkeit der Ejektordüse zugeführt, wo durch den Bernoulli-Effekt eine Druckdifferenz entsteht und Wasser aus der äußeren Umgebung angesaugt wird - der zweite Kreislauf. Diese Lösung ermöglicht es Ihnen, den Auswerfer auf eine Tiefe abzusenken und das Problem der Begrenzung der Ansaughöhe zu lösen. Zu diesem Zweck werden jetzt effizientere Tauchgeräte verwendet, deren Preis-Leistungs-Verhältnis höher ist.
Wie wir sehen, erwiesen sich Zentrifugalpumpen als am praktischsten. Daher werden wir uns näher mit ihnen beschäftigen.
Angeordnete Zentrifuge ist recht einfach:
- Zwei Antriebe sind starr an der Getriebeantriebswelle befestigt, in deren Mitte einer von ihnen ein Loch hat;
- Das Loch steht mit dem Zwischenscheibenraum in Verbindung, in dem geneigte Platten gelötet werden, wodurch Kanäle von der Mitte des Raums zu seinen Rändern erzeugt werden, die mit einem Sammlertank (Diffusor) verbunden sind, der mit dem Versorgungsschlauch kommuniziert;
- Ein Saugschlauch ist an das Loch in der Mitte der Scheibe angeschlossen.
- Wenn der Saugschlauch und der Zwischenscheibenraum mit Flüssigkeit gefüllt sind und das Zahnradgetriebe in Bewegung gesetzt wird, beginnen die Schaufeln, die entgegengesetzt zur Rotation geneigt sind, aufgrund der Zentrifugalkraft Wasser von der Mitte zu den Rändern des Raums zwischen den Scheiben zu drücken.
- Infolgedessen wird im Bereich der Radmitte und des Einlasskanals und im Bereich der Kanten ein Vakuum erzeugt, das mit dem Auslassschlauch des Diffusors in Verbindung steht - ein Bereich mit erhöhtem Druck;
- Unter diesen Bedingungen strebt das System das Gleichgewicht an, und Wasser wird durch den Druck aus dem Sammelbehälter am Rand des Rades in den Ablassschlauch gedrückt, während in der Radmitte ein Vakuum entsteht und Flüssigkeit unter Atmosphärendruck aus dem Saugschlauch strömt.
Dadurch wird eine kontinuierliche Zirkulation erzeugt und Wasser wird von einem Punkt zum anderen gepumpt, was erforderlich war, um dies zu erreichen. Für die Arbeit in der autonomen Wasserversorgung des Hauses wird die Oberflächeneinheit jedoch nicht unabhängig vom Brunnen verwendet, sondern eine sogenannte Pumpstation wird zusammengebaut, die im nächsten Abschnitt näher beschrieben wird.
Pumpstation
Für den normalen Betrieb der Oberflächenpumpe als Teil des Wasserversorgungssystems eines Wohnhauses ist sie mit einem Sammelbehälter und einem automatischen Aktivierungssteuerungssystem verbunden. Dies ist notwendig, um die Anzahl der Startvorgänge pro Zeiteinheit zu reduzieren.
Tatsache ist, dass beim Einschalten der Spannung an der Motorwicklung Spitzenwerte der Stromstärke auftreten, die als Einschaltströme bezeichnet werden. Diese Ströme haben eine zerstörerische Wirkung auf das Gerät. Daher ist es aus Sicht der Arbeitsressourcen des Elektromotors viel besser, wenn es mit der kleinsten Anzahl von Startzyklen arbeitet.
Andererseits ist der ständige Betrieb der Pumpe nicht notwendig und wirtschaftlich nicht rentabel, da sie beträchtliche Energie verbraucht und den Brunnen entleert. Natürlich ist es notwendig, im System eine bestimmte Menge Wasser und Druck zu erzeugen, die die konstanten Ein-Aus-Armaturen und Wasserhähne abdeckt. Erst wenn dieser Druck bestimmte Werte unterschreitet, schaltet sich die Pumpe ein und stellt die Reserve wieder her.
Wenn ein bestimmter Spitzendruck im Speicher erreicht wird, schaltet die Pumpe automatisch ab.

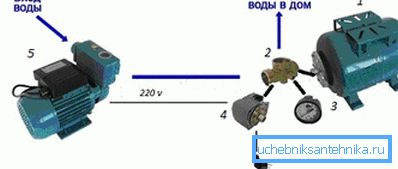

So kamen wir zum Gerät der Pumpstation, und seine Hauptteile sind:
- Hydroakkumulator oder Empfänger. Es ist ein Metall- oder Kunststofftank, in dem sich ein Gummiball (Membran) befindet. Um die Birne wird auf 3,5 atm komprimiert. Luft und Wasser, die der Birne zugeführt werden, stehen unter konstantem Druck.

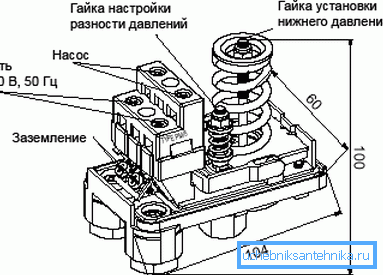

- Druckschalter Es ist auf untere und obere Auslösewerte eingestellt, und wenn die untere Grenze erreicht ist, schließen die Klemmen den Stromkreis, und wenn die obere Grenze erreicht ist, werden sie geöffnet. Infolgedessen wird die Pumpenleistung bei einem kritischen Druckabfall im Tank eingeschaltet, und wenn der Maximalwert wiederhergestellt ist, wird er ausgeschaltet.
- Manometer Ein Gerät zum Messen des Drucks und zum Steuern der Relaiseinstellungen und zur Automatisierung;
- Kreiselpumpe;
- Saugschlauch mit Rückschlagventil und Filter am Ende;
- Der gebende (zwingende) Schlauch;
- Fünf-Pin-Choke Erforderlich, um alle aufgelisteten Teile in ein System umzuwandeln.
Beachten Sie! Bei einem ausreichenden Sammelbehälter schaltet das System die Pumpe selten ein, wodurch die Lebensdauer erheblich verlängert und die Lebensdauer von Motorstartern und Klemmenblöcken verlängert wird. Darüber hinaus gibt es im Sanitärsystem keine Druckspitzen und ihren charakteristischen Wasserschlag, der die Ventile und Rohrverbindungen schützt.
Pumpstation an den Brunnen anschließen
Wenn Sie die Oberflächenpumpe mit eigenen Händen an das Bohrloch anschließen möchten, hilft Ihnen unsere Schritt-für-Schritt-Anleitung:
- Die Pumpstation (oder separat die Pumpe) ist auf einer festen festen Basis installiert und die Beine sind mit Bolzen oder Ankern befestigt. Es wird empfohlen, unter der Installation eine Gummimatte zu installieren, um die Vibrationsaktivität des Geräts zu reduzieren.
- Die Ausgangsöffnung (Zufuhröffnung) der Pumpe ist über einen Schlauch oder direkt mit dem Inch-Ausgang des Anschlussstücks mit fünf Anschlüssen verbunden.
- Der Hydroakkumulatortank ist ebenfalls über einen weichen Schlauch oder direkt mit dem Inch-Auslass des Choke verbunden.
- Das restliche Inch-Loch-Fitting wird zu Hause an das Rohr der internen Wasserversorgung angeschlossen.

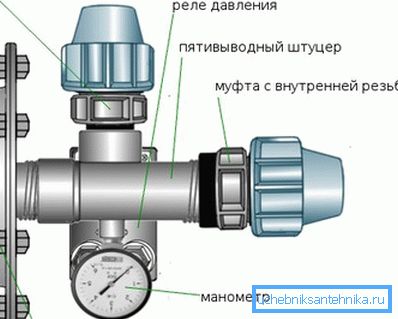

- Zum Loch Zoll am passenden Manometer für die Schraube;
- Der Druckschalter ist an dem verbleibenden nicht benutzten letzten Loch der Düse angebracht;
- Der Sauganschluss der Pumpe ist mit dem Wasserzulaufrohr verbunden.
- Das Ende des Wassereinlassrohrs ist mit einem Rückschlagventil und einem Grobwasserfilter versehen und in das Bohrloch abgesenkt (der Abstand zum Boden beträgt mindestens einen Meter).
- Das Netzkabel der Pumpe ist an die normalerweise offenen Klemmen des Druckschalters und das Relais selbst - an die Steckdose 220 V - angeschlossen.

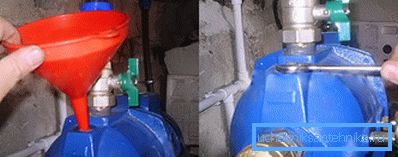

- Der Arbeitsraum der Pumpe wird durch ein spezielles Loch im Gehäuse mit Wasser gefüllt und das Gerät wird in Betrieb genommen.
- Kräne im Haus sind geschlossen und warten darauf, den Tank zu füllen. Wenn der Tank voll ist und die Pumpe ausgeschaltet ist, stellen Sie den Druck am Manometer ab.
- Dann werden die Wasserhähne entriegelt und das Wasser freigegeben, bis die Pumpe wieder eingeschaltet wird. Einschließlich Druckschalter;
- Abschließend die erhaltenen Druckwerte mit den Passdaten des Empfängers vergleichen und ggf. den Druckschalter einstellen.
Beachten Sie! Alle Verbindungen der Armatur mit den Rohren sollten mit einer Kupplung mit Überwurfmuttern versehen sein. Zwischen Armatur und Tank sowie zwischen Armatur und Wasserleitung sollten Kugelhähne eingebettet sein.
Fazit
Oberflächenpumpen werden häufig in autonomen Wasserversorgungssystemen für die Wasserversorgung aus flachen Brunnen und Brunnen eingesetzt. Mit Hilfe unseres Leitfadens können Sie ein System zur Wasserversorgung aus einem Brunnen oder einer anderen Quelle selbstständig anschließen und einrichten. Sie können das Problem mithilfe des Videos in diesem Artikel genauer untersuchen.
