Nun den mund. arrangement

Um zu verstehen, was zum Beispiel der Hals des Schachtes k06 ist, müssen wir verstehen, woraus die gesamte Struktur besteht, und nur dann können wir ihren oberen Teil isolieren. Obwohl solche Geräte aus Ziegeln und sogar aus Kunststoff hergestellt werden können, achten wir immer noch auf die Betonprodukte - sie sind am häufigsten und darüber hinaus bequemer und einfacher bei der Installation.

Dies ist, was das folgende Gespräch fortsetzt, und zusätzlich zeigen wir Ihnen in diesem Artikel ein ergänzendes Video.

Mehr über Brunnen

Hinweis In unserem Fall konzentrieren wir uns auf Mannlöcher, die für die Wasseraufnahme (nicht Wasseraufnahme), Abwasser, Stromversorgung und Kommunikation sowie für Gasleitungen ausgelegt sind.

Was ist ein Hals?

• Gemäß GOST 8020-90 besteht der Hals der Schächte aus schwerem (bewehrtem) Beton mit einer Qualität von mindestens B22,5 (M300), deren Permeabilität W2 ist, und Frostbeständigkeit F. Außerdem können für die Montage des Metallrahmens Beschläge des Typs AI, A- verwendet werden III oder Bp-I. Gemäß demselben GOST müssen jedoch andere Betonelemente aus ähnlichen Materialien hergestellt werden.

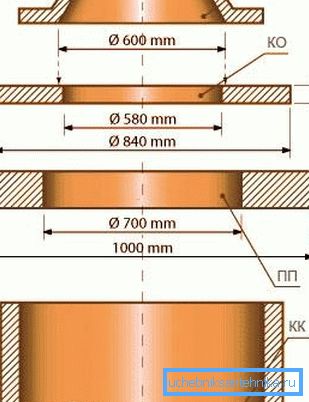

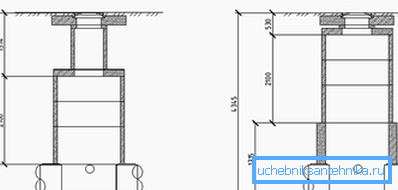

• In einigen Fällen werden Schächte ohne Hals installiert, dann steigen die Wellenringe (QC) an die Oberfläche, wo sie auf der Bodenplatte (PP), dem Mantelring, der tatsächlich der Hals (KO) ist, und der Metallklappe (Beton) (LC) angebracht werden ). In diesen Fällen sollten alle Anforderungen von GOST 8020-90 erfüllt sein, da die Energieversorger den Bauherrn manchmal gezwungen haben, Bauringe aus Zement-Sand-Mörtel oder Ziegel mit eigenen Händen herzustellen, da sie die Kosten für Material einsparen wollen. Dadurch leidet die gesamte Struktur.

• Fakt ist, dass Werks-KOs die Belastung der Struktur um das Zehnfache reduzieren, wenn der Motortransport über sie hinweggeht, wodurch die Gesamtmasse gleichmäßig auf alle Punkte verteilt wird. In Situationen, in denen der Gehäusering jedoch selbst hergestellt wird, hat er nicht die erforderliche Festigkeit und beginnt unter dem Einfluss von Feuchtigkeit und mechanischen Belastungen zusammenzufallen. Infolgedessen leidet die Bodenplatte in Ermangelung einer gleichmäßigen Verteilung, dann können der Hals- oder Betonmantelring und vorbeifahrende Fahrzeuge einfach in die Mine fallen.
• Darüber hinaus kann der Hals aus Ziegelstein bestehen (der Preis wird also niedriger sein), in solchen Fällen ist es jedoch besser, dies nicht auf stark befahrenen Straßen und Be- und Entladebühnen zu tun, dh an Orten, an denen die Möglichkeit einer großen mechanischen Belastung besteht. In der Regel werden solche Konstruktionen an Orten platziert, an denen die Bewegung von Fahrzeugen reduziert ist oder überhaupt nicht vorhanden ist. Die Bodenplatte, der Gehäusering und die Luke müssen jedoch Gosstandart entsprechen, andernfalls besteht die Gefahr der Zerstörung der Anordnung.

Tabelle einiger Arten von durchgehenden Betonringen

Wie macht man einen Abwasserkanal gut?

Wie Sie wissen, ist der Teil des Brunnens, der als Hals bezeichnet wird, derselbe durch einen Betonring, nur mit einem kleineren Durchmesser als die Minenproduktionsringe. Nur häufiger haben sie eine geringe Höhe und können als derselbe Gehäusering dienen. Darüber müssen Sie keine Bodenplatten mehr installieren, sondern sofort die Luke. Eine Platte mit einem Seiten- oder Mittelloch wird in der Regel auf einer Welle montiert.

Wenn wir über den Arbeitsablauf sprechen, beginnt der gesamte Prozess mit dem Graben der Mine, wo der Brunnen angesiedelt wird. In diesen Fällen ist der Kofferraum im Durchschnitt fast nie sehr tief, er kann anderthalb bis drei Meter betragen, obwohl die Lager- und Filtrationsgeräte in städtischen Umgebungen viel tiefer liegen können.

Für die Installation von QC wird ein Kissen benötigt, das normalerweise aus Sand oder Schutt besteht. Wenn das Gerät jedoch als Beobachtungsgerät vorgesehen sein soll, muss der Boden dafür betoniert oder eine RC-Platte dort angebracht werden.

Danach wird KK in die Mine abgesenkt, sie sollten jedoch auf einen Zementsandmörtel gepflanzt werden, um das Eindringen von Grundwasser auszuschließen oder auf jeden Fall auf ein Minimum zu reduzieren. Danach wird wieder eine Zementplatte auf den Zementmörtel gelegt, die der Größe des Haupt-QC entsprechen sollte. Und jetzt wählen Sie je nach Bedarf die Höhe des Halses oder des KO.

Unter Berücksichtigung der Situation, dass dies auf Ihrem Gelände geschieht, und der Bewegung von Fahrzeugen und damit der Belastung ist dort nicht zu rechnen, können KOs jedoch in jeder Höhe aus Mauerwerk hergestellt werden - dies kann kaum als Verletzung der Sicherheitsvorkehrungen angesehen werden.

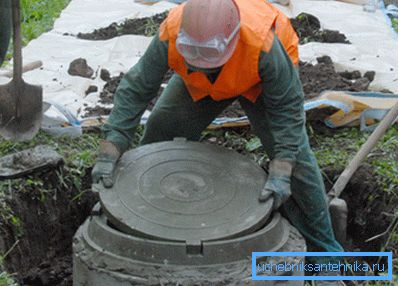

Danach müssen Sie nur noch eine Luke installieren, die Sie auch aus Holz oder Beton herstellen können, obwohl es viel besser ist, ein Fabrikmetallprodukt zu nehmen.

Bei der Planung des Abwassersystems sollte außerdem nicht vergessen werden, dass der nächstgelegene Brunnen nicht mehr als 12 m vom Haus entfernt sein sollte, jedoch nicht näher als 3 m, um das Fundament des Gebäudes nicht zerstörend zu beeinflussen. Beim Einsetzen von Rohren in die Einführungsringe (Abstand zwischen den Rohrwänden und der Qualitätskontrolle) sollten Sie zum Abdichten mit Zementmörtel oder Fliesenkleber versiegelt werden.

Hinweis Alle Abwasserbrunnen können in Kategorien eingeteilt werden, und zwar Filtration, Inspektion, Differential, Rotation und Akkumulation, wobei jede von nicht geringer Bedeutung ist. Das System kann jedoch von jedem von ihnen gereinigt werden, da es sich tatsächlich um eine Art Abwassertank handelt und es ein Differenzrohr gibt.

Fazit

Wie Sie wissen, ist die Anleitung für die Herstellung (Installation) solcher Geräte nicht zu kompliziert. Hier ist jedoch zu bedenken, dass selbst die Installation des Halses, von den Hauptringen ganz zu schweigen, im physikalischen Sinne äußerst schwierig ist, und dies erfordert entweder einen Kran oder eine Besatzung von Arbeitern. Nahezu alle werkseitigen QS und die meisten KOs sind mit Befestigungsösen zum Einhängen der Leitungen ausgestattet.
