Mannloch mannloch: eigenschaften des geräts und der

Die Luken von Mannlöchern sind zwar nicht komplex und kostspielig, erfüllen jedoch immer noch eine recht wichtige Funktion. Sie schließen das Lumen des Brunnens, verhindern das Eindringen von Niederschlag und Ablagerungen in das Innere und schützen gleichzeitig Menschen und Haustiere vor dem Fallen in ein Loch.

Natürlich müssen Sie die Schraffuren auswählen, je nachdem, welche Aufgabe sie ausführen und welche Lasten Sie aussetzen möchten. Und da die moderne Industrie diese Teile in einem umfangreichen Sortiment produziert, wird dieser Artikel dazu beitragen, die Fülle der verfügbaren Optionen zu verstehen.

Zweck und Vielfalt

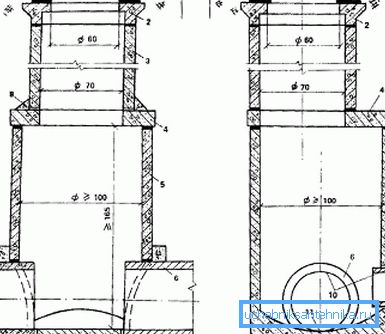

Inspektionsbrunnenentwurf

Für den effizientesten Betrieb von Sanitär-, Abwasser- und anderen Kommunikationssystemen ist der Zugang zu unterirdischen Rohren und Leitungen erforderlich. Um diesen Zugang entlang des gesamten Streifens zu gewährleisten, sind sogenannte Inspektionsschächte (vertikale Schächte) installiert, an denen Sie den Zustand beurteilen, die Kommunikation einstellen oder reparieren können.

Ein typischer Brunnen besteht aus den folgenden Elementen:

• Arbeitsraum Im unteren Teil befinden sich Rohre und Kabel sowie eine Kamera, in der sich eine Person während der Arbeit befinden kann. Ein vollwertiger Arbeitsraum ist nur mit Sichtbrunnen der Hauptautobahnen ausgestattet, während er in kleinen Netzen (zum Beispiel flache Abwassersysteme eines Privathauses), um Geld zu sparen, versucht, auf sie zu verzichten.
• Ein Schacht ist ein vertikaler Kanal, der die Kommunikation oder einen Arbeitsraum mit einer Oberfläche verbindet. Mit einer großen Tiefe (ab 2 m und mehr) kann es mit einer Standleiter abgeschlossen werden.

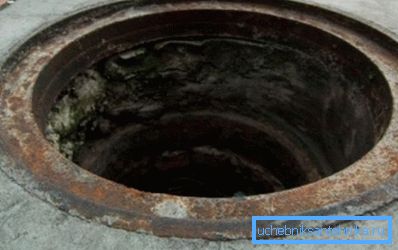

• Mannloch - bietet Zugang zum Inneren des Schachts. In den meisten Fällen besteht sie aus zwei Teilen: einem feststehenden Hals, der fest im oberen Teil des Schafts montiert ist, und einem abnehmbaren Deckel.
• In einigen Schächten hat der Hals eine komplexere Struktur und ist mit zwei Abdeckungen ausgestattet - Schutz und Absperrung. Die Verriegelungsvorrichtung hat eine relativ geringe Masse, hat jedoch eine hohe mechanische Festigkeit und ist mit einem ausgeklügelten Verschluss ausgestattet. In den Bohrlöchern von Kabelnetzen werden meistens Verschlusskappen aus Stahl installiert, um den Diebstahl von Nichteisenmetallen zu verhindern. (Siehe auch den Artikel Cover für den Brunnen: Installation).

Schachtanforderungen

Die Zuverlässigkeit des gesamten Systems hängt von der Gestaltung der Schachtabdeckung ab.

In der Regel ist dieses Element gekennzeichnet durch:

• Hohe mechanische Festigkeit für starke Fußgänger- und Verkehrsbelastungen. Um Brüche zu vermeiden, bestehen diese Teile aus Gusseisen, Polymeren, Stahlbeton usw.
• Signifikante Masse, fast ohne spontane Öffnung.

Beachten Sie! Modelle, die sich durch ein geringes Gewicht auszeichnen, sind notwendigerweise mit komplexen Drehverschlüssen ausgestattet.

• Glatt strukturierte Oberfläche, die die Haftung der Schuhsohlen und der Reifen mit dem Lukendeckel gewährleistet. Glatte Schraffuren werden fast nie gemacht, mit Ausnahme von Modellen, die für die Unterputzmontage unter einer Beschichtung ausgelegt sind.
• Hohe Dichtigkeit, um den Brunneninhalt vor Feuchtigkeit zu schützen. Einige Deckel haben spezielle Öffnungen zum Öffnen, dies ist jedoch nur bei Ausrüstung von Wasserversorgungs- und Abwassersystemen zulässig.
• Die Form des Deckels ist normalerweise gerade oder konvex. Die Verwendung von konkaven Teilen ist irrational, da in diesem Fall die Luke zum Ort der Ansammlung von Regenwasser wird und im Winter - Schnee und Eis.

Merkmale des Verriegelungsmechanismus

In den meisten Fällen ist die rastende Verbindung des Deckels mit dem Hals nicht schwierig. Ihre Hauptaufgabe besteht darin, ein spontanes Öffnen unter dem Druck eines Fußes oder Rades zu verhindern, den Deckel im Nacken zu fixieren und zu verhindern, dass er sich bewegt.

In der Regel gibt es zwei Arten von Verbindungen:

• Gusseisen- und Polymersandteile werden mit seitlichen Vorsprüngen hergestellt, die, wenn sie gelegt werden, in die entsprechenden Nuten des Halses passen.
• Kunststoffprodukte können einen Gewindeanschluss haben und zusätzlich mit Klappgriffen ausgestattet sein.

Beachten Sie! Aus Stahlbeton gefertigte Details haben oft die Form eines Kegelstumpfes und funktionieren nach dem Steckprinzip ohne Befestigungsmittel.

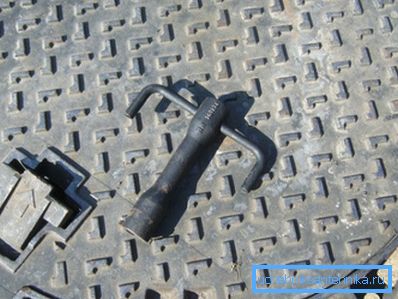

Luken, die in Schächten mit Telefonleitungen oder Elektrokabeln installiert sind, können jedoch auch mit einem Verriegelungsmechanismus ausgestattet sein:

• Die häufigsten Schlösser sind Fahnen, bei denen Stahlvorsprünge einen Haken zwischen dem Hals und dem Deckel bilden.
• Weniger häufig verwendete Gewindeverbindung mit einer Schraube, die ein Geheimnis enthält.
• Am zuverlässigsten ist jedoch der Expansionsmechanismus, der den Deckel im Hals im verriegelten Zustand arretiert.

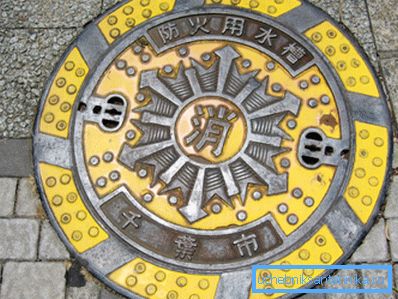

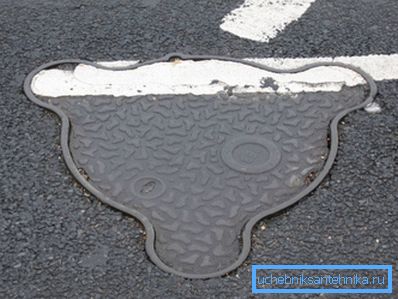

Andere Designs können auch im Ausland verwendet werden, und einige davon sehen Sie in unseren Artikeln.

Schraffurklassifizierung

Um jedem die Möglichkeit zu geben, eine Luke entsprechend den Erfordernissen einer bestimmten Situation auszuwählen, wurden verschiedene Optionen zur Klassifizierung dieser Teile entwickelt. Am beliebtesten ist die Klassifizierung nach Lastklasse.

Nach diesem Dokument werden Schraffuren unterteilt in:

• Leichtgewicht (in voller Größe und klein) - kann in Fußgängerzonen, Grünflächen und Privathaushalten verwendet werden.
• Medien - werden auf Parkplätzen und Gehwegen verwendet.
• Schwer - sind auf den Fahrbahnen mit mittlerer und hoher Verkehrsintensität installiert.
• Schwerer Kofferraum - wird auf Autobahnen mit starkem Verkehr eingesetzt.
• Superschwer - in Lagerhallen, Flugplätzen, Häfen usw. montiert

Darüber hinaus werden Mannlöcher, je nach Material, in mehrere Kategorien eingeteilt. In dieser Einteilung werden wir die folgenden Abschnitte des Artikels behandeln.

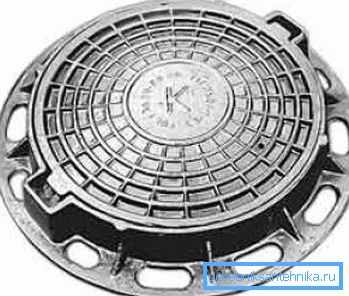

Gusseisenkonstruktion

Spezifikation nach GOST

Die häufigsten heute sind Gusseisenkonstruktionen. GOST an gusseisernen Mannlöchern für Mannlöcher sorgt für die Einhaltung der folgenden Anforderungen:

• Konstruktionen, die dieser Norm entsprechen, sollten für eine von vier Größen geeignet sein: leichter, schwerer, schwerer Kofferraum und Reparatur. Die Masse der Produkte muss ihrem Typ entsprechen.
• Jede Kappe muss für den vorgesehenen Zweck gekennzeichnet sein. Die Hauptkennzeichnungssymbole sind: B - Wasserversorgungssysteme, K - Kanalisationsnetze, D - Hydranten, D - Systeme für Regenwasserdurchfluss.

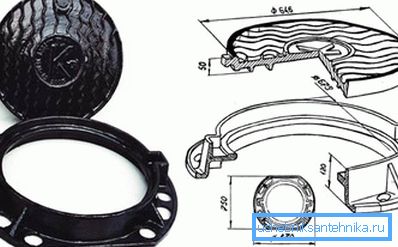

• Die Oberfläche der Abdeckung sollte gerippt sein. Die Rippen können entweder wellig oder tangential sein (siehe Zeichnungen und Diagramme des Artikels).

• Die Hälse werden durch Spritzgießen aus Gusseisen der Marke СЧ15 und darüber hergestellt. Für die Herstellung von Abdeckungen verwendete Rohstoffe nicht niedriger als SCh45.

Beachten Sie! Wenn die Konstruktion die Ausrüstung einer Gummidichtung vorsieht, darf die Härte nach GOST 3634 - 99 nicht weniger als 40 Einheiten betragen.

Vorteile und Nachteile

Die Vorteile von Gusseisenluken liegen auf der Hand:

• Das Material hält Belastungen von bis zu 75-80 Tonnen stand.

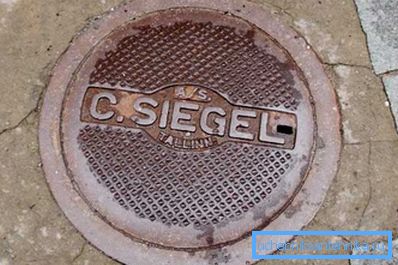

• Bei Einhaltung der Produktionstechnologie ist die Haltbarkeit eines Produktes gewährleistet.
• Temperaturverformungen massiver Metallteile sind minimal.

Nachteile sind auch vorhanden:

• Hoher Preis
• Erhebliches Gewicht und folglich Schwierigkeiten beim Bewegen des Deckels.
• Die Möglichkeit des Kontaktierens mit dem Metall.
• Und am wichtigsten ist, dass diese Luken systematisch stehlen und in den Schmelzofen gelangen.

Polymer-Sandprodukte

Produktion

Als Alternative zu Gusseisengusskonstruktionen wird heute vorgeschlagen, Luken aus Polymersandmaterial zu verwenden.

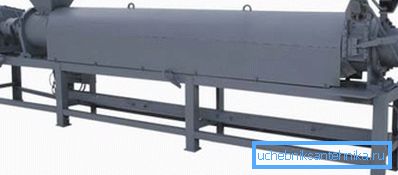

Diese Produkte werden nach folgendem Schema hergestellt:

• Polymerrohstoffe mit hoher Festigkeit werden auf Temperaturen über 300 ° C erhitzt⁰ Mit maximalem Umsatz.
• In dem geschmolzenen Polymer wurde sorgfältig gesiebter Quarzsand sowie färbende und stabilisierende Zusätze gesiebt.
• Je nach verwendetem Pigment kann das Produkt grün, rot oder orange sein - im Allgemeinen kann es sowohl vor dem Hintergrund der Beschichtung als auch unsichtbar gemacht werden, um es hervorzuheben.
• Die resultierende Mischung wird bis zu einer homogenen Masse gerührt.
• Metallverstärkungen werden in spezielle Formen gelegt. Die Stärke der Bewehrungsstäbe bestimmt weitgehend die Festigkeit des Produkts.

Beachten Sie! Das Vorhandensein von Verstärkungen erleichtert die Suche nach Luken, die unter Schnee und Eis versteckt sind. Um einen Schacht auf der vereisten Straße zu finden, genügt der einfachste Metalldetektor.

• Die Polymer-Sand-Mischung wird in die verstärkte Form gegossen, wonach das Teil unter weiterer Trocknung zum Pressabschnitt geschickt wird.
• Das fertige Produkt wird entnommen und einer Endbearbeitung unterzogen - Kanten nivellieren, Grat entfernen usw.

Abhängig von der Dicke des Polymers und dem Durchmesser des Verstärkungsstabes werden Polymersandluken in verschiedene Kategorien unterteilt:

• Leichtgewicht - wiegt nicht mehr als 45 kg und hält Lasten bis zu 3 Tonnen aus. Die optimale Wahl für die Mehrheit der persönlichen Handlungen und des privaten Besitzes.
• Medium - haben fast die gleiche Masse, können aber durch die Verwendung einer dickeren Bewehrung Belastungen von bis zu 6 Tonnen standhalten. Kann auf Straßen mit wenig Verkehr passen.
• Schwer - wiegen mehr als ein halbes Centner, halten bis zu 15 Tonnen und sind fast ein vollwertiger Ersatz für Gusseisen auf den Straßen.

Vor- und Nachteile

Diese Art von Produkt hat mehrere Vorteile:

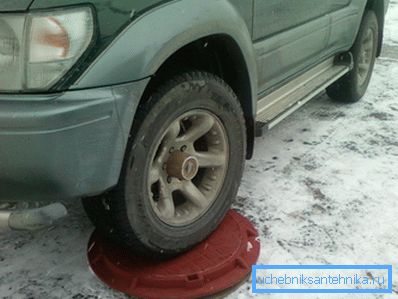

• Die Tragfähigkeit reicht für die meisten Situationen aus.
• Aufgrund der relativ geringen Masse lassen sich die Luken einfach mit ihren eigenen Händen montieren.
• Ein ausgeklügeltes Design erleichtert das Öffnen und Schließen der Luke.
• Im Gegensatz zu Metallprodukten „haften“ Deckel und Hals auch bei starkem Frost nicht aneinander.

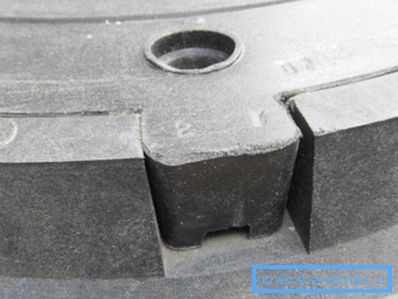

Beachten Sie! Durch die Einhaltung des Maßgitters während des Pressens kann eine maximale Dichtheit des Schachts erreicht werden.

• Das Material (Polymer-Sand-Verbundwerkstoff mit Additiven) unterliegt keiner Verrottung und Korrosion und verformt sich auch bei starker Temperaturänderung nicht.
• Die Luke fällt sehr frostsicher aus, da die Mischung bei niedrigeren Temperaturen nicht an Festigkeit verliert.
• Die Kosten für Produkte sind auch niedriger als für Gusseisen. Dies erklärt sich aus der Einfachheit des technologischen Prozesses: Die Produktion benötigt keinen Ofen, der Metall schmelzen kann.

Der Hauptvorteil ist jedoch das mangelnde Interesse der Eindringlinge. Solche Produkte zu stehlen ist bedeutungslos, weil sie die Mindestmenge an Metall enthalten. Und es ist sehr schwierig, es aus einem polymeren Monolithen zu extrahieren.

Die Minuspunkte finden auch statt:

• Für Straßen mit extremen Belastungen ist es besser, Gusseisen zu wählen. In jedem Fall wurde bisher keine Massenproduktion von Kunststoffklappen mit einer Tragfähigkeit von mehr als 50 Tonnen realisiert.
• Die Haltbarkeit des gefüllten Polymers ist auch dem Metall unterlegen. Die den meisten dieser Produkte beiliegende Anleitung garantiert einen 20-jährigen Service. In der Regel ist diese Zeit in der Regel viel höher, aber nach 40 Jahren müssen Schlupfwinkel geändert werden. Was die Gusseisenerzeugnisse angeht, so sind die, die während des „NEP“ noch gegossen wurden, an manchen Orten perfekt.

Andere Sorten

Natürlich ist die Liste der gebrauchten Teile nicht auf diese beiden Sorten beschränkt.

Zu den beliebtesten gehören neben Gusseisen und Polymersand auch Luken aus Kunststoff und Stahlbeton:

• Kunststoffkonstruktionen bestehen aus PVC-basierten Technopolymeren. Die gebräuchlichste Methode ist das Spritzgießen.
• Die Vorteile von Kunststoffkonstruktionen von Schachtdeckeln umfassen eine geringe Masse und relativ geringe Kosten.
• Gleichzeitig schränken eine beträchtliche Elastizität sowie eine hohe Sprödigkeit bei niedrigen Temperaturen die Verwendung dieser Produkte ein. Meistens werden sie in Gartengrundstücken verwendet und sie werden dort installiert, wo praktisch niemand geht.

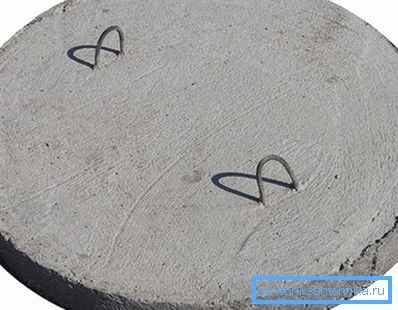

• Auch Stahlbetonkonstruktionen mit Stahlbewehrung werden häufig verwendet. Sie haben einen guten Sicherheitsspielraum, da sie auf Baustellen und ähnlichen Objekten installiert werden können.
• Um das Teil aus dem Hals zu ziehen, wird eine Stahlklammer verwendet, die bei der Herstellung mit dem Verstärkungskäfig verschweißt wird.
• Die Hauptnachteile von Betonprodukten - ein unästhetisches Erscheinungsbild und Schwierigkeiten beim bündigen Einbau des Halses. In den meisten Fällen wird der Betonkorken als temporäre Maßnahme verwendet, um beispielsweise das Loch im Schacht zu blockieren, wenn eine normale Gusseisenluke gestohlen wird.

Fazit

Ein Mannloch aus Polymersand-Schächten sowie Kunststoff- und Gusseisenprodukte können auf Ihrer Baustelle verwendet werden. (Siehe auch den Artikel Kunststoffdeckel für das Bohrloch: Auswahl.) Es ist wichtig, ein Modell zu wählen, das am besten zu den ihm zugewiesenen Aufgaben passt.

Produkte aus Stahlbeton sollten jedoch nur in der Bauphase verwendet werden: Sie sehen nicht sehr schön aus und Sie stolpern regelmäßig über die hervorstehende Kante. Eine detailliertere Übersicht über die beschriebenen Details können Sie dem Video in diesem Artikel entnehmen.
