Kupplungskugelhahn 11b27p1: vorrichtung, eigenschaften,

Was ist eine Messingkugelkupplung 11b27p1? Wie funktioniert das? Wie sehen moderne Kugelhähne gegenüber konkurrierenden Lösungen aus? Wo können sie angewendet werden? Lass es uns herausfinden.

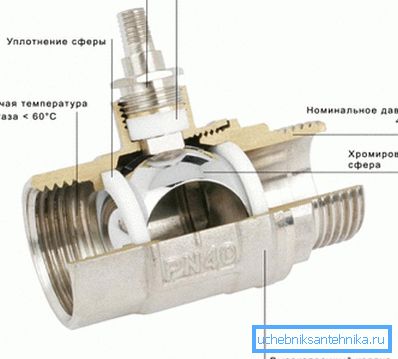

Wie es funktioniert

Kugelhähne der Marke 11b27p aus Messing, die traditionell für diese Art von Ventilen angeordnet sind.

• Das Hauptelement des Ventils ist eine Messingkugel mit Durchgangsbohrung. Je nach Position wird die Durchflussmenge des Arbeitsmediums durch das Gehäuse geöffnet oder geschlossen.

Nützlich: Wie alle anderen Ventiltypen sind Kugelhähne nicht zur Drosselung (Überlandeinstellung) vorgesehen. Sie haben nur zwei Arbeitspositionen - offen und geschlossen. Wenn das Ventil halb geöffnet arbeitet, wird der Körper zwischen den Dichtringen allmählich mit Schlacke gefüllt.

• Die berüchtigten Dichtungsringe aus reibungsarmem Material umschließen die Kugel auf beiden Seiten und sorgen für die Dichtheit in der geschlossenen Position.
• Der Schaft geht durch das Loch im Gehäuse und ist mit einer stopfbuchsartigen Dichtung abgedichtet - einem Polymerring, der von einer Unterlegscheibe von oben gedrückt wird.
• Die Unterlegscheibe ist mit einem Griff (Hebel oder Butterfly) und einer Mutter an der Stange befestigt.

Eigenschaften

Die technischen Eigenschaften des Kugelkupplungsventils 11b27p1 sind ebenfalls üblich.

Es ist wahrscheinlich wert, den trockenen Zahlen ein paar Kommentare hinzuzufügen:

• Das Material des Körpers und der Kugel ist ausschließlich gegen elektrochemische Prozesse beständig.. Messing bildet mit keinem der verwendeten Metalle ein galvanisches Paar.

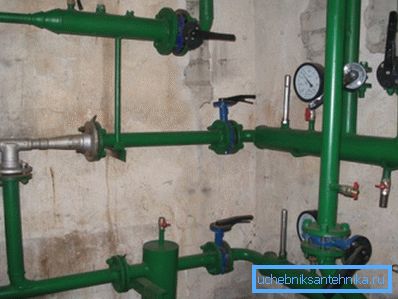

• Aufgrund der thermischen Stabilität des Fluorkunststoffs kann er nicht nur in internen Konstruktionssystemen von Gebäuden, in denen die Höchsttemperatur von Gebäuden auf 95 - 105 ° C begrenzt ist, sondern auch in Heizungsnetzen und Aufzugsknoten mit einer Vorlauftemperatur von bis zu +150 ° C arbeiten. Tatsächlich wird häufig eine Kugelkupplung 11b27p DU15 RU16 als Steuerventil im Aufzug verwendet.

Die tatsächliche Lebensdauer des Ventils ist unter normalen Betriebsbedingungen einige Male höher als die errechnete Lebensdauer. Einfach ausgedrückt: Durch die Installation werden Sie in absehbarer Zeit kaum einen Ersatz kaufen müssen.

Regulierungsdokumente

Welcher GOST an der Kugelkupplung 11b27p1 ist aktuell wirksam?

• Das Material des Gehäuses, der Stange und der Kugel entspricht den druckbehandelten Kupfer-Zink-Legierungen GOST 15527-2004.
• Das Griffmaterial muss den GOST-Legierungen GOST 1583-93 Aluminium entsprechen.
• Die Klimaversion des Ventils wird gemäß GOST 15150-69 UHL 4 und die Dichtheit gemäß GOST R 54808 bewertet.
• Schließlich muss das Produkt als Ganzes die Anforderungen der zwischenstaatlichen Norm GOST 21345-2005 Zylinder-, Kegel- und Kugelhähne erfüllen, die von 12 Staaten der ehemaligen UdSSR angenommen wurden.

Nuance: Die letzte Norm regelt die Herstellung von Ventilen für Betriebsdrücke von höchstens 250 Atmosphären. Für ultrahohen Druck - Ihre Anforderungen.

Wir erwähnen einige wichtige Anforderungen von GOST 21345-2005.

1. Der effektive Durchmesser (die Größe der Durchgangsnut in der Kugel) des Ventils mit einer Größe bis einschließlich DN 350 muss mindestens 95% des Durchmessers des Einlasses des Gehäuses betragen.
2. Defekte im Faden, die ihn über den durchschnittlichen Durchmesser hinausbringen, sollten nicht länger als eine halbe Umdrehung sein. In diesem Fall sollten Defekte die Ausführung der Gewindeverbindung von Rohren nicht beeinträchtigen.

Klassenkameraden

Zusammen mit der Kugel befinden sich in den Sanitärhäusern Kork- und Schraubenventile. Vergleichen wir das Produkt, das wir untersuchen, mit ihnen.

Kork

Das Korkventil erfordert beträchtliche Anstrengungen, um den Korken neu zu positionieren: Die Messing- oder Gusseisenoberflächen der sich berührenden Teile haben eine ziemlich große Fläche. Wenn ein Kugelhahn mit einer idealen Oberfläche über den Sitz eines Polymers mit einem extrem niedrigen Reibungskoeffizienten geschoben wird, hat dies im Fall eines Kugelhahns keinen merklichen Widerstand gegen das Drücken des Hebels.

Die Stopfbuchsenpackung des Korkventils beginnt bei der ersten Korkenumdrehung zu fließen. Die Drüse wird zwangsläufig auch im Leerlauf hergestellt: Jeder Mechaniker wird bestätigen, dass er alle paar Jahre verpackt werden muss, um keine Lecks zu haben. Polymerkugelventildichtungen benötigen grundsätzlich keine Wartung.

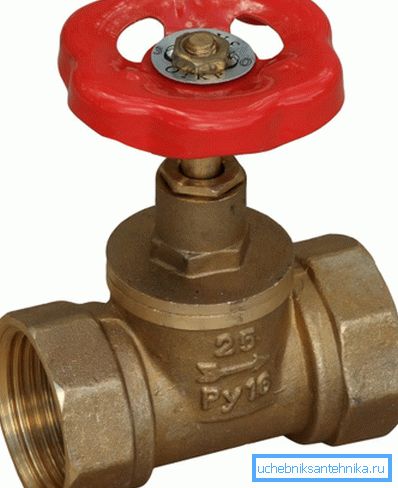

Schraube

Hier sind Verdichtungsprobleme relevant. Die Verwendung von Gummidichtringen löst sie nicht vollständig: Gummi verliert schließlich seine Elastizität und leckt.

Darüber hinaus stellt das Geräteschraubeventil dem Eigentümer eine Reihe exklusiver Probleme bereit.

• Die komplexe Form des Kreislaufs erhöht den hydraulischen Widerstand und trägt zur Ansammlung von Schlacke unter dem Ventil bei.
• Das Ventil sollte mit einem Pfeil in Richtung des Wasserflusses eingestellt werden. Rückstrom kann das Ventil reißen.

• Die Gummidichtung des Ventils hat eine begrenzte Lebensdauer (selten mehr als 3 bis 5 Jahre). Das Ganzmetallventil blockiert das Wasser nicht, wenn sich mindestens ein Sandkorn zwischen dem Sattel und dem Sattel befindet.

Keines der für das Balldesign aufgeführten Probleme ist relevant.

Die Schlussfolgerung ist ein bisschen vorhersehbar: Wettbewerber haben keine Chance. Wenn Sie Sanitär- oder Heizungsinstallationen mit eigenen Händen installieren möchten, sollten Sie sich für Kugelhähne entscheiden.

Anwendung

Welche Krangrößen sind für die Installation von Sanitäranlagen in einem Haus oder einer Wohnung erforderlich? Wo genau sollen sie angewendet werden? Lassen Sie uns einige Beispiele geben.

Die kugelförmige Kupplung 11b27p1 mit einem Durchmesser von 15 mm wird verwendet:

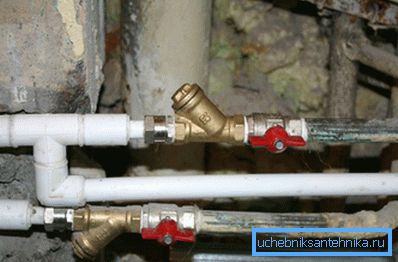

• An den Eingängen von kaltem und heißem Wasser in der Wohnung.

• Als Regelventil für Temperatur- und Druckmessungen.
• Bei Einsätzen in den Sanitärinstallationen einzelner Sanitärinstallationen (WC-Spülkasten, Spüle, Spüle usw.).

Ein Kugelventil 11b27p1 mit einem Durchmesser von 20 mm wird verwendet, um einzelne Heizvorrichtungen vom Heizkreislauf zu trennen. Er kann vor dem Kühler auf den Jumper gesetzt werden.

Captain Offensichtlich erinnert daran: Wenn sowohl die Steckbrücke als auch die Batterieanschlüsse gleichzeitig geschlossen sind, stoppt die Zirkulation in der Steigleitung vollständig. Bald werden die Nachbarn zu Ihnen kommen, angeführt von einem Mechaniker, und werden anfangen, böse, beleidigende Worte auszusprechen.

Das kugelförmige Kupplungsventil 11b27p1 mit einem Durchmesser von 25 mm ist an den Steigleitungen der Wasserversorgung und Heizung, an den Abläufen der Aufzugsanordnung und an den Einlassrohren des Kessels angebracht.

Der Kugelhahn 11b27p1 mit einem Durchmesser von 32 mm kann an Steigleitungen in Hochhäusern und beim Ausgießen der Heizung verwendet werden, um bestimmte Abschnitte des Kreislaufs abzuschneiden.

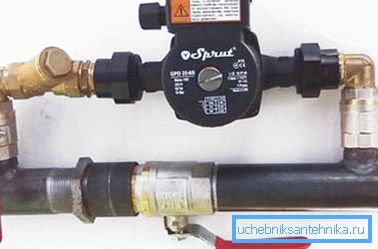

Ein Kugelventil 11b27p1 mit einem Durchmesser von 40 mm wird in dem Schwerkraftheizungssystem verwendet (beim Einsetzen der Pumpe bricht es den Bypass). Es kann zusammen mit Ventilen mit größerem Durchmesser in Wasserzählereinheiten und in Warmwasserabnahmekästen in Aufzügen untergebracht werden.

Fazit

Wir hoffen, dass unsere Bekanntschaft mit dem Vertreter der häuslichen Sanitäreinrichtungen sehr informativ war. Der Leser wird in der Lage sein, zusätzliche Themenmaterialien zu studieren, indem er das Video in diesem Artikel betrachtet. Erfolge!
