Kupplungskran: handbuch für installation, betrieb und

Das Kupplungsventil DN15, das zum Anschluss an eine halbe Zoll-Rohrleitung ausgelegt ist, ist ein ziemlich universelles Gerät. Sie sorgt für eine ausreichende Dichtheit der Kanalüberlappung und öffnet sich bei Bedarf leicht und ermöglicht die Steuerung des Flüssigkeits- oder Gasflusses in der Rohrleitung.

Die Verwendung solcher Krane weist jedoch eine Reihe von Nuancen auf, daher geben wir nachfolgend einige nützliche Tipps.

Produktdesign

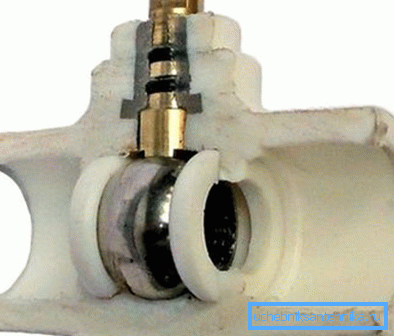

Kupplungskugel-Gasventile sowie Produkte, die für Wasserleitungen, Kraftstoffleitungen und andere Kommunikationsmittel bestimmt sind, sind recht einfach aufgebaut. Einerseits vereinfacht es den Produktionsprozess von Produkten (daher den recht günstigen Preis) und erhöht andererseits die Zuverlässigkeit des Betriebs dieser Einheit.

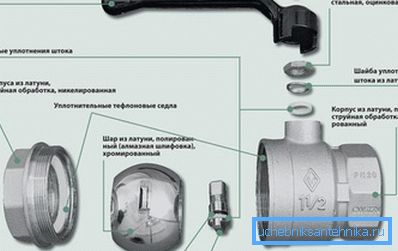

Die Hauptelemente des Systems sind:

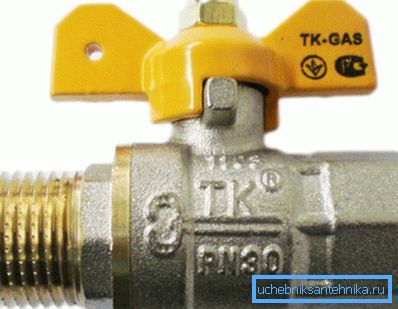

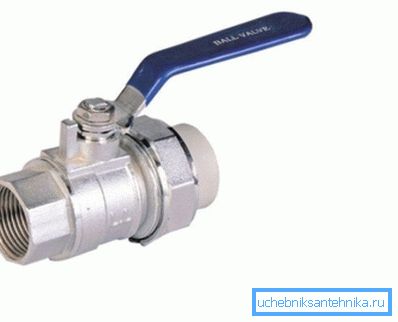

• Der Körper des Produkts ist ein Bruchstück eines Rohres mit dem entsprechenden Durchmesser mit Ausdehnung, in dem sich der Verriegelungsmechanismus selbst befindet. Der Kranquerschnitt ist in der Regel in der Markierung fixiert: Zum Beispiel Muffenkugelhahn DN 65, geeignet für die Montage an Rohren mit einem Durchmesser von 2? in.

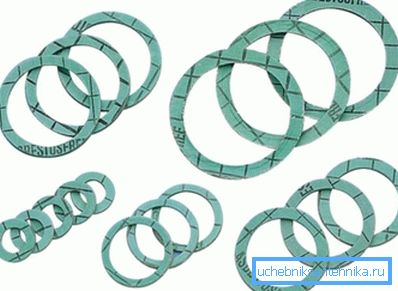

• Dichtungen - speziell geformte Ringe aus Teflon oder einem anderen Polymer, welche den Kanal versiegeln, wenn sich der Mechanismus im geschlossenen Zustand befindet.

Beachten Sie! Das Vorhandensein entsprechender Dichtungen ist ein entscheidender Faktor für den Erfolg bei Reparaturen. Wenn es also möglich ist, lohnt es sich, beim Kauf eines Krans einen Satz solcher Teile zu kaufen, da diese am schnellsten abgenutzt werden.

• Eine Bolzenkugel ist eine Metallkugel mit einer Durchgangsbohrung, die tatsächlich durch den Rohrinhalt geht. Es ist zu beachten, dass der GOST am Kugelventil sowohl einen vollen Durchgang (der Durchmesser des Lochs entspricht dem Durchmesser des Rohrs) als auch einen sich verjüngenden Durchgang vorsieht. Bei der Auswahl eines zu installierenden Modells sollte dieses Merkmal näher erläutert werden.
• Stab, der die Bewegung der Schraubenkugel steuert.

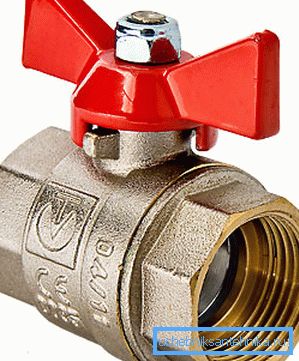

• Griff zum Öffnen und Schließen des Wasserhahns. Je nach Modell kann das Gerät sowohl mit einem Standard-Schmetterlingskran als auch mit einem Hebelgriff ausgestattet werden, mit dem Sie die Struktur mit weniger Aufwand steuern können.

Dieses System funktioniert ganz einfach: Wenn Sie den Knopf drehen, dreht sich die Kugel, und das Lumen des Lochs in der Kugel ist auf das Lumen des Rohrs ausgerichtet. Je höher der Anteil dieser Kombination ist, desto höher ist der Kopfgehalt.

Kranbetrieb

Auswahl- und Installationsmethoden

Bevor Sie ein solches Produkt kaufen und installieren, müssen Sie die gesamte Parameterliste verstehen.

Nachfolgend geben wir Empfehlungen, mit denen Sie Probleme beim Austritt des Krans während des Betriebs vermeiden können.

• Das erste, was Sie beachten müssen, ist das Design der Verbindung. Nach Ansicht von Experten bietet der Spannungstyp eine höhere Dichtheit als die Stopfbuchse, da solche Produkte bevorzugt werden sollen.

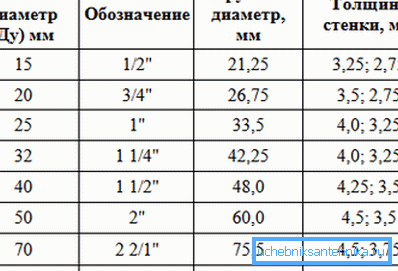

• Als nächstes den Durchmesser betrachten. Es ist wichtig, dass die Abschnitte des Ventils selbst und das Rohr perfekt übereinstimmen, sodass wir die Markierung sorgfältig studieren. Daher wählen wir für die 3-Zoll-Pipeline das Kupplungskugelgelenk DN80.

• Das Folgende ist die Art des Threads. Zum Verkauf können Sie Modelle mit beliebigen Kombinationen von Außen- und Innenschneiden (Kupplung, Kupplung, Verbindung) finden. Daher ist es wichtig, dass Sie im Voraus überlegen, welches Modell wir benötigen.

• Schließlich wird bei einigen Produkten die Vorzugsrichtung des Wasserflusses angegeben. Wenn Sie ein solches Ventil wählen, sollte es entsprechend der Kennzeichnung installiert werden: Auf diese Weise wird die Arbeit des Verriegelungsteils zuverlässiger.
• Schließlich lohnt der Blick auf den Stift. Seine Größe sollte es ermöglichen, den Hahn ohne Behinderung vollständig zu öffnen und zu schließen, so dass in engen Räumen (z. B. in einer Sanitärbox) Schmetterlingsgriffe besser verwendet werden sollten.

Produkte für Rohre vom Kupplungs-Typ werden mit den eigenen Händen nicht schwieriger zusammengebaut als andere:

• Auf dem Fadenwickel-Sanitärwickel sorgt eine dichtende Verbindung.
• Wir montieren den Kran und schrauben die Befestigungselemente manuell ein.
• Anschließend die Verbindung mit einem verstellbaren Schraubenschlüssel festziehen. Anschließend wird die Dichtheit überprüft.

Beachten Sie! Es ist nicht erforderlich, die gesamte Länge des Rohrgewindes festzuziehen, da dies in manchen Fällen zur Zerstörung der Verbindung unter übermäßiger Belastung führen kann.

Selbstreparatur

Eine der unangenehmen Eigenschaften des Kupplungsdesigns ist die Komplexität der Reparatur. Wenn Sie jedoch wissen, wie (und haben Sie einen Ersatzsatz für Dichtringe zur Hand), können Sie sogar ein Dreiwegeventil mit einem recht skurrilen Mechanismus reparieren.

Die Anweisung lautet:

• Wir zerlegen das Produkt, da die Reparatur ziemlich komplizierte Manipulationen erfordert. Wenn wir einen ordnungsgemäß installierten Kugelhahn haben, sollte sich die Kupplung ohne Kraftanstrengung und Beschädigung lösen.
• Schalten Sie die Griffsperre aus und entfernen Sie sie von den Schienen.
• Abwickeln Sie den Ventilkörper mit dem verstellbaren Schraubenschlüssel. Hier muss man vorsichtig sein, denn die Anstrengung wird viel brauchen, sollte aber den Faden nicht beschädigen.

• Wir nehmen die Kugel und die Dichtungsringe heraus und prüfen sorgfältig alle Details.
• Wenn der Ball keinen Schaden hat, kann das Produkt repariert werden. Dazu ersetzen wir die Ringe und installieren neue Teflondichtungen mit dem entsprechenden Durchmesser.

Beachten Sie! In einigen Fällen erfordert der Ersatz selbst den Ball selbst, aber in der Regel lässt auch der Zustand des Körpers viel zu wünschen übrig. Daher muss ein neues Produkt mit ausreichender Sicherheitsmarge installiert werden.

• Bei der Durchführung der Arbeiten in umgekehrter Reihenfolge montieren wir den Kran und montieren ihn an seiner Stelle. Wir kontrollieren die Qualität der Arbeitsleistung, indem wir Wasser testen.

Fazit

Nicht nur ein professioneller Klempner kann ein durchgehendes Kugelventil mit einem Kugelventil auswählen, installieren und sogar reparieren. Wenn Sie die oben genannten Empfehlungen lesen und das Video in diesem Artikel anzeigen, wird jeder Meister, der die Fähigkeit und Geduld hat, mit dieser Aufgabe fertig.
