Kühlerabsperrventil - detaillierte beschreibung und

Beim Einbau der Batterie wird der Kühler nicht nur an der Wand befestigt und die Zu- und Rücklaufleitungen daran angeschlossen. Es ist auch notwendig, die erforderlichen Ventile, insbesondere Ventile, zu installieren, und der Thermostat wird nicht überflüssig.

Dies erhöht die Flexibilität des Heizsystems.

Warum benötigen Sie Ventile, wenn Sie die Batterie installieren

Im Allgemeinen sollte diese Kategorie von Geräten nicht nur Krane verschiedener Typen umfassen, sondern auch verschiedene Dämpfer und Ventile. Ventile für Heizkörper enthalten auch Stecker, die an den Löchern in der Seite der Batterie angebracht sind.

Bei der Installation der Batterie wird empfohlen, Folgendes zu verwenden:

• ein paar Kugelhähne - sie sind nützlich, um den Kühlmittelfluss in die Batterie schnell zu stoppen. Zu diesem Zweck ist ein Bypass angeordnet und Ventile sind am Vor- und Rücklauf installiert.

• Wenn der Kühler an das System angeschlossen ist, kann ein spezieller Absperrhahn verwendet werden, in dem das Wasser schnell gespült werden kann.

Der automatische Thermostat wird von der Regeleinrichtung aus nützlich sein, damit Sie die Wärmeübertragung jeder Batterie separat ändern können. Dadurch wird es möglich sein, Heizung zu sparen, und im Haus wird es komfortabler.

Beachten Sie!. Der Thermostat ist an den Kühler selbst angeschlossen, gefolgt von einem Absperrhahn und einer Bypassleitung. Nur mit einer solchen Sequenz funktioniert das System normal.

Detaillierte Eigenschaften der Ventile

Der normale Betrieb der Heizungsanlage hängt weitgehend von der richtigen Auswahl des Krantyps für eine bestimmte Aufgabe ab. Daher ist es sinnvoll, die Ventiltypen und ihren Umfang genauer zu betrachten.

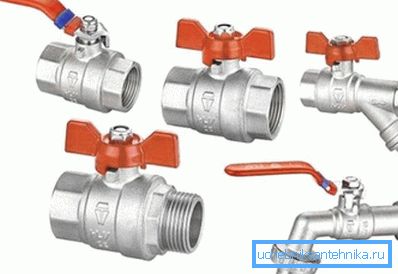

Kugelhähne

Der Kugelhahn für einen Heizkörper wird so genannt, weil sein Verriegelungsteil die Form einer Kugel mit einem Loch in der Mitte hat. Und das Prinzip seiner Arbeit liegt darin, dass eine Umdrehung des Griffs die Wasserzufuhr durch das Rohr blockiert.

Dies ist z. B. sehr nützlich, wenn eine Batterie die Wasserversorgung fast augenblicklich abschaltet. Wenn eine Schraubvorrichtung für denselben Zweck verwendet wurde, müssten Sie viel mehr Zeit aufwenden.

Neben dem Ball gibt es auf dem Markt Analoga mit einem konischen oder zylindrischen Verriegelungsteil (diese wurden bei russischen Samowaren verwendet). Aber was die Leistung angeht, ist der Ball außer Konkurrenz. Kegel beispielsweise zeichnen sich durch erhöhten Verschleiß aus.

Bei der Wahl eines Kugelhahns müssen dessen Abmessungen und die Art des Metalls, aus dem er hergestellt ist, berücksichtigt werden (es ist notwendig, dass er zusammen mit dem Metall des Kühlers kein galvanisches Paar bildet).

Beachten Sie auch die Größe des Lochs im Verriegelungsteil:

• voller bohrung - In ihnen entspricht der Durchmesser des Lochs genau dem Innendurchmesser des Rohrs. Dadurch verringert sich nach dem Einbau im geöffneten Zustand die in die Batterie gelangende Wassermenge nicht;

• Standard - In ihnen ist der Durchmesser des Lochs etwa 20% kleiner als der Innendurchmesser des Rohrs. Bei Verwendung dieses Modells wird eine Reduzierung der Wärmeübertragung vom Kühler um 10-15% erzielt.
• nicht voll langweilig - Durch das kleine Loch in der Kugel wird die Flussrate der Flüssigkeit um etwa die Hälfte reduziert.

Beachten Sie! Aus diesem Grund sollten für die Installation vor der Batterie nur Volldurchgangssperren verwendet werden.

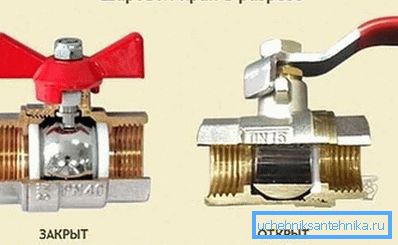

Wie die Vorrichtung des Absperrventils für den Kühler aussieht, sind im Schnitt eine Metallkugel und eine Dichtung zu sehen, die im geschlossenen Zustand für Dichtheit sorgen. In letzter Zeit sind Polymer-Absperrventile auf den Markt gekommen, die sich für die Installation an jedem Heizkörper eignen, unabhängig davon, aus welchem ​​Material er besteht.

Beachten Sie! Modelle mit einem Kunststoffgehäuse, das der Festigkeit von Metall etwas nachsteht. Aber die Dicke der Mehr, muss bei der Auswahl berücksichtigt werden.

Traditioneller können Metallgewindebohrer sein. Normalerweise wird entweder Messing oder seine Legierungen verwendet, daher sollte es bei der Kombination von Metallen keine Probleme geben.

Er hat nur 2 Arbeitspositionen, weshalb er zur Klasse „Absperrventile“ gehört. Im Angebot sind 3-Wege-Ventile, die auch zum Anschluss von Heizkörpern verwendet werden können. Der ganze Unterschied besteht darin, dass die Arbeitsposition 3 und der Wasserfluss in eine von zwei Richtungen gerichtet werden können.

Der Preis solcher Geräte ist niedrig und angesichts der Flexibilität des Heizsystems sind die zusätzlichen Kosten gerechtfertigt.

Absperrventil

Diese Kategorie von Geräten kann zum Anschluss von Heizkörpern (in einem 2-Rohr-Heizungssystem) verwendet werden. Dank ihres Designs können die Ventile, ähnlich wie Kugelhähne, den Wasserfluss in die Batterie schnell blockieren, und der Heizungsbetrieb muss nicht unterbrochen werden. Sie können auch verwendet werden, um Wasser bequem aus einem Heizgerät abzulassen oder mit Flüssigkeit zu füllen.

Beachten Sie! Das Kühler-gerade Absperrventil in der Grundausstattung sieht keine Installation eines Ablassventils vor. Eine nützliche Ergänzung kann jedoch immer separat erworben werden.

Was die Zweckmäßigkeit des Kaufs angeht, so unterscheidet es sich aus technischer Sicht nicht darum, einen Kugelhahn an der Rücklaufleitung anzubringen oder ein Absperrventil zu wählen. Wenn die Zufuhrleitung mindestens ein einfacher Thermostat ist, funktionieren beide Optionen auf dieselbe Weise.

Die Unterschiede in der Ausführung des Kugelhahns und des Absperrventils sind jedoch immer noch vorhanden. Das erste kann nur in der offenen / geschlossenen Position sein, das Sechskantventil kann jedoch den Kühlmittelfluss regulieren.

Signifikante Unterschiede bestehen im Aussehen. Kugelhähne werden mit einem deutlich sichtbaren roten „Schmetterling“ hergestellt, das Kühlerabsperrventil sieht jedoch viel besser aus.

Es hat kein Ventil zum Drehen, so dass es sich nicht stark von den Rohren und der Batterie selbst abhebt. Seine Kosten sind höher als die eines Kugelhahns, aber da das Heizsystem nicht für ein Jahr gebaut wird, können Sie es auch ausgeben.

Das Ablassventil, mit dem das Wasser aus dem Kühler abgelassen wird, ist am Absperrventil installiert. Beim Drehen mit einem speziellen Griff ist die Wasserzufuhr zum Kühler blockiert.

Einbau des Absperrhahns

Der gesamte Vorgang dauert nur wenige Minuten, Sie können die Arbeit mit eigenen Händen ohne die Hilfe von Spezialisten erledigen. Es ist nur notwendig, nicht zu eilen. Beispielsweise kann eine geringfügige Vorspannung bei der Installation eines Ventils in der Rohrleitung zu schweren Leckagen während der Heizperiode führen.

Hersteller produzieren Ventile mit verschiedenen Anschlusstypen. Im Verkauf ist es möglich, Kräne für eine Schweißverbindung, Flansch, Muftovy zu finden. Der nicht lösbare Verbindungstyp kann aufgrund von Schwierigkeiten bei zukünftigen Reparaturen nicht empfohlen werden, der Flanschverbindungstyp wird nur in Industrieunternehmen verwendet, und im Alltag werden lösbare Verbindungen bevorzugt.

Häufig verwendete Krane mit Überwurfmutter oder Amerikaner, die Dichtheit ist hoch und die Arbeitsintensität ist minimal.

In diesem Fall ist in der Vorbereitungsphase mehr Aufmerksamkeit erforderlich:

• Sie müssen sich für die Art des Threads entscheiden. Krane können entweder gekoppelt oder mit Außengewinde oder kombiniert sein. Sie müssen je nach Gewindetyp des Rohrs auswählen.
• Auch der Stifttyp spielt eine Rolle. Wenn sich das Rohr nahe an der Wand befindet, müssen Sie nur die Version mit einem Schmetterling auswählen. Der lange Griff liegt einfach an der Wand an.

Installationsanweisungen bestehen aus mehreren Aktionen:

• wählt den Aufstellungsort des Krans;
• überprüfte den Fortschritt des Griffs;
• Als nächstes ist der Gewindeanschluss. Es ist zwingend erforderlich, eine Aufnahme zu verwenden, um die Verbindung dichter zu machen.

Beachten Sie! Am horizontalen Rohr darf der Griff um 45 ° von der Senkrechten abgelenkt werden. Das Gelenk kann also nicht bis zum Ende verschraubt werden, sondern dreht den Hahn ein wenig zur Seite, so dass es bequemer ist, ihn zu verwenden.

• Der letzte Schritt besteht darin, die Verbindung auf Lecks zu prüfen.

Zusammenfassend

Trotz der Tatsache, dass der Heizkörper grundsätzlich ein autarkes Objekt ist, ist das Vergessen von Ventilen und Armaturen unerwünscht. Die Verwendung von einfachen Kugelhähnen und Ventilen macht die Arbeit des Heizungssystems flexibler und garantiert während der gesamten Heizperiode Behaglichkeit im Haus.

Das Video in diesem Artikel zeigt den Installationsvorgang des Kugelhahns.
