Kugelmutter mit überwurfmutter - eine lösung für eine reihe

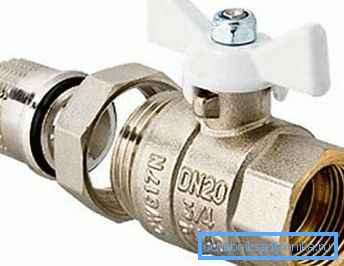

Beim Verteilen von Rohren an eine Wohnung können verschiedene Arten von Verbindungen verwendet werden. Üblicherweise können alle Verbindungen in 2 - abnehmbare und einteilige - Verbindungen unterteilt werden. Die Überwurfmutter wird beim Anschließen des „American“ verwendet und ermöglicht es Ihnen, die Arbeit nicht nur beim Verbinden von Rohren, sondern auch beim Installieren von Kränen wesentlich zu erleichtern.

Über die Vorteile von Kugelhähnen mit Überwurfmutter

Natürlich ist es bequem, die gesamte Arbeit in der Wohnung den Spezialisten zu übertragen, aber viele erledigen die Pfeife selbst. In diesem Fall steigt der Wert der abnehmbaren Andockmethode nur - wenn sie ausläuft, kann sie immer demontiert und weiter versiegelt werden.

Bei den Kugelmodellen mit Hutmuttern ermöglicht ihre Verwendung:

• Durch diese Konstruktion kann die Verbindung nur die Mutter drehen. Dies ist besonders wichtig, wenn unter beengten Bedingungen gearbeitet wird.
• Die Demontage einer solchen Verbindung erfolgt ohne Beschädigung der Rohrleitung - es genügt, die Mutter abzuschrauben Dies wäre beispielsweise bei einer geschweißten Rohrverbindung nicht möglich;

• Die Verwendung einer Überwurfmutter vereinfacht die Lösung einiger sanitärer Aufgaben. Zum Beispiel kann eine solche Konstruktion den herkömmlichen Sanitärbereich ersetzen. Wenn im Allgemeinen ein ausreichend langer Abschnitt aus Gewinderohr, Kupplung, Rückführungsgewinde und Sicherungsmutter erforderlich ist, ersetzt ein amerikanischer Gewindebohrer diese Konstruktion.

Für den Anwendungsbereich werden solche Vorrichtungen zum Fügen von relativ kleinen Durchmessern verwendet. Die maximale Größe ist auf –3–4 Zoll begrenzt, die übliche Größe beträgt jedoch 0,5–1,5 Zoll, da bei der Verdrahtung von Rohren in der Wohnung Rohrleitungen mit kleinem Durchmesser verwendet werden.

Erfahren Sie mehr über die Verwendung amerikanischer Kugelhähne.

Solche Geräte verfügen über das ursprüngliche interne Gerät, das gegenüber dem herkömmlichen Design mehrere Vorteile bietet. Durch die Überwurfmutter kann der Installationsvorgang so weit wie möglich vereinfacht werden.

Klassifizierung

Solche Geräte können in verschiedene Typen unterteilt werden, je nachdem, welche Art von Griff verwendet werden kann:

• Griff - ermöglicht beim Schließen eine größere Länge aufgrund der Länge;

Beachten Sie! Es wird empfohlen, Krane mit einem Griff nur an Orten zu installieren, an denen kein Freiraumproblem besteht, da der Griff sonst ständig an Hindernissen anliegt.

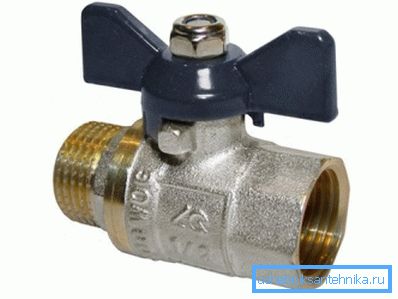

• Butterfly - ist kompakt und für die Installation an schwer zugänglichen Stellen geeignet.

Was die Größe angeht, kann das Minimum berücksichtigt werden. 4-Zoll-Kugelhähne können als obere Grenze des Bereichs verwendet werden. Der Hahn mit einer Überwurfmutter 1 - 1 2 Zoll wird jedoch in Heizungsanlagen und im Sanitärbereich der meisten Wohnungen verwendet, daher kann diese Größe als durchaus üblich angesehen werden.

Je nach vorgesehener Verbindungsart mit der Rohrleitung können Sie verschiedene Kombinationen von Choke und Andocken mit einer Überwurfmutter auswählen:

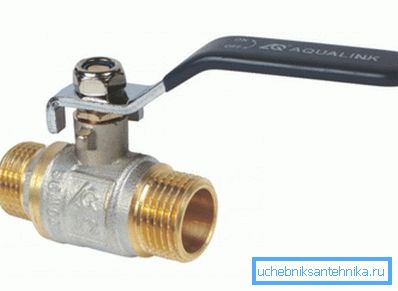

• Choke-Choke - der Hersteller bietet eine Drosselverbindung für Ventile mit beidseitigen Rohrleitungen;

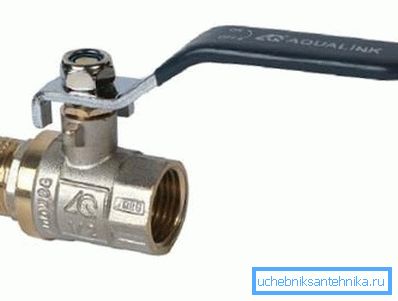

• Überwurfmutter - Zum einen ist die Verbindung zum anderen - mit Hilfe einer Überwurfmutter;

• Mutter-Mutter-Kugelhahn Mutter kann als ideal für die Installation an schwer zugänglichen Stellen angesehen werden. Ein solcher Kran kann problemlos in jedes Rohr eingebettet werden.

Interne Struktur

Als einer der Hauptvorteile von Kugelhähnen kann die Fähigkeit angesehen werden, den Flüssigkeitsstrom fast sofort zu unterbrechen, indem Sie einfach den Knopf um 90 ° drehen. Bei Gegenstücken mit einem Ventil, um die Rohrleitung abzusperren, müssen Sie das Ventil mehrmals drehen.

Beachten Sie! Andererseits wird die sofortige Unterbrechung des Flüssigkeitsstroms mit einem Wasserschlag belastet. Insbesondere wenn diese Aktion gleichzeitig von mehreren Verbrauchern ausgeführt wird.

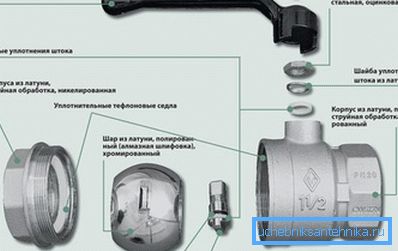

Der Riegelmechanismus sieht aus wie eine Metallkugel mit einem Loch (Teile der Kugel sind abgeschnitten). Zur Abdichtung wird Gummi verwendet (andere Kunststoffe können anstelle von Gummi verwendet werden). Sie können federbelastet sein, um den Abrieb über die Zeit auszugleichen. Nach diesem Prinzip arbeiten (mit einigen Vorbehalten) alle ähnlichen Geräte.

Bei billigen Modellen kann sich die Kugel in einer freien Position befinden, im geschlossenen Zustand drückt der Fluidstrom auf den Durchgang und aufgrund dessen ist die Dichtheit gewährleistet.

Installationsanleitung

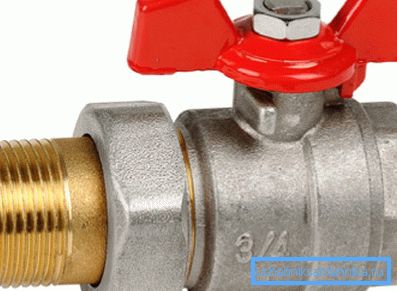

Bei kleinen Arbeiten im Haus stellt sich häufig heraus, dass Absperrventile an unzugänglichsten Stellen installiert werden müssen. In diesem Fall wäre die Mutter 1 des Kugelhahns 1 2 die ideale Lösung. Auf beiden Seiten ist es möglich, sie mit einer Überwurfmutter an den Rohren zu befestigen.

In diesem Fall erfolgt die Verbindung nach diesem Schema: Die Mutter wird auf das Rohr aufgesetzt, eine Dichtung der entsprechenden Form wird eingeführt und dann auf das Außengewinde geschraubt. Je nach Hersteller können sich nur die Form der Dichtung und eine Reihe von Kleinteilen unterscheiden.

Anweisungen zum Anschließen des Taps an die Pipeline sehen folgendermaßen aus:

• Zuerst wird die Mutter selbst auf das Rohr, die Dichtung, gesetzt;

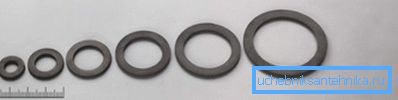

Beachten Sie! Bei der Auswahl einer Dichtung müssen Sie die Form der Stirnfläche des Krans beachten. Wenn die Kante scharf ist, schneidet sie einfach die Dichtung und die Verbindung fließt höchstwahrscheinlich. In diesem Fall können Sie entweder eine spezielle Dichtung kaufen, vor allem, weil der Preis niedrig ist, oder eine Feile verwenden, um eine scharfe Kante abzuschneiden.

• Wenn das Rohr aus Metall ist, kann sein Ende aufgeweitet werden, der resultierende Flansch gewährleistet ein festes Einspannen des Rohrendes mit dem Kran;
• dann wird die mutter einfach auf das außengewinde geschraubt, Um die Verbindung dichter zu machen, wird empfohlen, ein FUM-Band oder eine Flachs-Unterlage zu verwenden (diese sollte auf einem Außenfaden aufgewickelt sein).
• Lecktest wird durchgeführt.

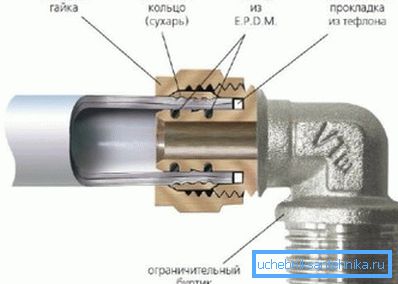

Dies ist nicht die einzige Möglichkeit, eine Verbindung herzustellen, anstatt zu rollen. Wenn Sie beispielsweise das PP-Rohr anbringen möchten, können Sie einen speziellen Metallkompressionsring verwenden. Im Allgemeinen bleibt das Prinzip der Verbindung jedoch gleich.

Am ende

Unter dem Gesichtspunkt der einfachen Installation und der Betriebsfähigkeit haben Kugelkappen mit Überwurfmutter einfach keine Konkurrenten. Ihre Verwendung macht es möglich, den schwierigen Alltag der Installateure erheblich zu vereinfachen, und die einfache Installation ermöglicht es Nicht-Fachleuten, sie zur Reparatur von Wasser- und Wärmeleitrohren in einer Wohnung einzusetzen.

Das Video in diesem Artikel zeigt das Gerät mit einem amerikanischen Kugelhahn.
