Die hohe Beliebtheit von Absperrkugelhähnen beruht auf extremer struktureller Zuverlässigkeit. Aus diesem Grund sind sie in Heizungsanlagen, in der Wasser-, Gas- und Kälteversorgung, in der Lüftung sowie in Wärmepunkten mit moderaten Temperaturen sehr gefragt. Das attraktivste Merkmal von Kugelhähnen ist ihre „Autonomie“ während des Arbeitsprozesses ohne Wartung.

Allgemeine Informationen

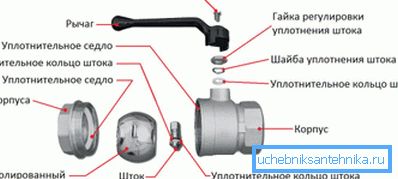

Das Kugelprodukt wird in Form eines Verriegelungsteils benannt, das eine Kugelform hat und sich zwischen den beiden Sitzen und der mit dem Steuergriff verbundenen Spindel befindet. Diese Art von Ventil sollte nur als Absperrventil verwendet werden, nicht jedoch als Regelventil.

Ursprüngliche Konstruktionsmerkmale und technische Merkmale eines kugelförmigen Vollkrans aus Messing verleihen dem Absperrknoten zusammen mit dem Material außergewöhnliche Eigenschaften:

• Universalität - das Material des Produkts ist stabil, wenn es mit Dampf, Wasser, Öl, Luft und Transportströmen von Erdölprodukten bei einer Temperatur in Kontakt kommt;
• Zuverlässigkeit - Arbeitssicherheit wird durch das Bauelement garantiert - die Stange;
• Effizienz - die Form des Kugelverschlusses, der sich um seine Achse dreht, erleichtert die Steuerung des Verkehrsflusses;
• Austauschbarkeit - die Kupplung kann durch Flansch 1 ersetzt werden, wobei Sicherheitsmaßnahmen für diesen Rohrleitungstyp zu beachten sind;
• Luftdichtheit - spezielle Dichtungen mit hoher Verschleißfestigkeit ermöglichen den Betrieb des Produkts über viele Jahre.

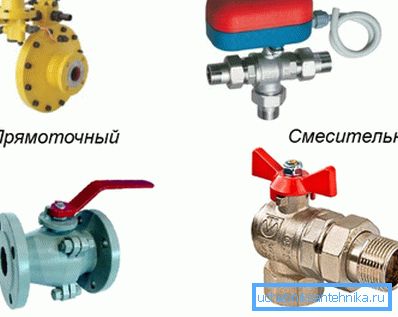

Je nach Einsatzzweck können solche Krane hergestellt werden:

• direkter Fluss;
• Kontrollpunkte;
• Mischen;
• eckig.

Der Kugelkran mit Kugelkranz aus Messing nach GOST 21345-2005 hat 25.000 Schaltspiele. In Anbetracht des einwandfreien Betriebs des Geräts ist seine Lebensdauer für 30 Jahre möglich (GOST 4.114-84). Das Messinggerät widersteht Temperaturschwankungen von -20 bis +150 ° C und einem Druck von 1,6 bis 4,0 MPa (GOST 26349-84, GOST 365-80).

Designmerkmale

Das Sperrkugelelement kann sich schwimmend oder auf Stützen befinden. Die schwimmende Kugel ist nicht starr mit der Spindel verbunden und kann sich frei bewegen - der Innendruck von der Eingangsseite drückt sie an den Ring am Auslass und verhindert so, dass Wasser eindringt.

In der Tragstruktur wird der Bolzen einerseits mit einem Stift im unteren Teil der Struktur geklemmt. Zum anderen die Sättel, die vom Fließdruck gegen die Kugel gedrückt werden. Die Komplexität der Mechanik der Baustelle erhöht die Produktkosten.

Material

Eine lange Lebensdauer wird durch die Schutzbeschichtung erreicht, die durch Elektroplattieren von Nickel aufgebracht wird. Diese Technologie ermöglicht den Einsatz von Hähnen in Rohrleitungen mit Trinkwasser sowie in der Warmwasserversorgung.

Der Messingkugelhahn ist jedoch im Vergleich zum Ventil voller Bohrung:

• einfacher;
• kompakter;
• hat einen geringen hydraulischen Widerstand;
• Drehradius - 90 °.

Also ein paar große Kostensätze sind gerechtfertigt.

Kranklassifizierung

Die Klassifizierung kann unter Berücksichtigung verschiedener Parameter durchgeführt werden:

• der Durchmesser der Bohrung - volle Bohrung, wobei der Durchmesserdurchmesser mit der Bohrung im Rohr und die nicht volle Bohrung mit einem Loch in der Öffnung übereinstimmt, das kleiner ist als im Rohr;

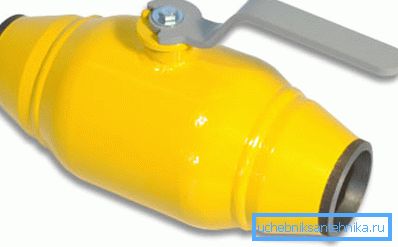

• durch Einbindung - angeflanscht, verschluckt, geschweißt, Kupplung.
• durch Kontrollmethode - manuell und mechanisch;
• nach Art des Managements - Schmetterlingsgriff oder -hebel.

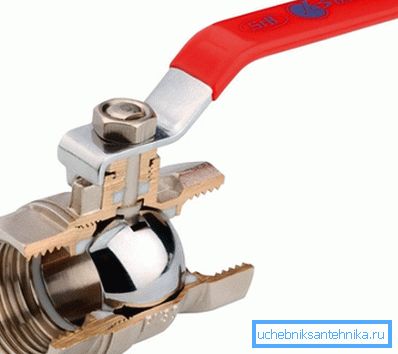

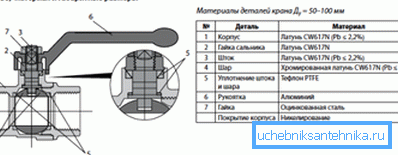

Kupplungskugelhahn

Das Kupplungsventil ist mit Innengewindekupplungen an das Rohr angeschlossen. Drehen des Griffs gegen den Uhrzeigersinn bis zum Anschlag parallel zum Rohr bedeutet volle Öffnung.

Kupplungskräne werden in 3 Versionen hergestellt:

• monolithisch (wirtschaftlich);

• zweiteilig, bestehend aus einem Gehäuse und einer Kupplung - die gängigsten Modelle;
• Dreiteilig oder zusammenlegbar, die von Ihnen selbst repariert werden können oder eine neue Dichtung einlegen.

Die Kugelkupplung mit voller Bohrung sollte unter Berücksichtigung folgender Punkte ausgewählt werden:

• der Zweck der Ausbeutung;
• die Temperatur des Arbeitsmediums, das das Gerät passieren wird;
• Innendruck;
• Durchmesser der Rohrleitung.

Die Verriegelung der Kupplungen wurde von Rohrleitungen geschätzt, sie wird häufig in Wasser- und Heizungsnetzen verwendet, kann jedoch in einer gasförmigen Umgebung arbeiten.

Die unbestreitbaren Vorteile der Verstärkung sind:

• kleine Abmessungen und Gewicht;
• Installation in beliebiger Position;
• einfache Verwaltung;
• in jede Richtung fließen;
• niedriger hydraulischer Widerstand;
• demokratischer Preis.

Die Nachteile können berücksichtigt werden:

• die Notwendigkeit, lange Hebel zu schließen;
• die hohen Kosten elektrischer Antriebe für das automatische Schließen;
• Begrenzung der Arbeitstemperatur des Mediums - 100 ° C und des Drucks - 16 bar und des Rohrdurchmessers bis 100 mm;
• Empfindlichkeit gegenüber Druckabfällen.

Beachten Sie! Kupplungskugelhähne erfordern bei der Montage und Installation mit eigenen Händen besondere Aufmerksamkeit, wobei die zulässigen Drehmomente einzuhalten sind. Der kleinste Fehler kann zu einem starken Druckabfall und unvermeidlichen Schäden am Knoten führen.

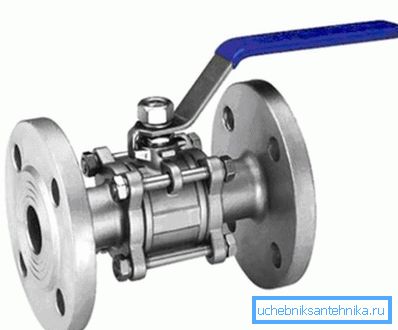

Flanschkran

Wenn die Temperatur des Mediums 100 ° C übersteigt und der Druck von 16 bar und die Arbeit des Kupplungsprodukts nicht möglich ist, verwenden Sie einen Kugelhahn mit vollem Durchgang. Zu den Vorteilen eines Flanschkrans zählt unter anderem die Möglichkeit, Reparaturen durchzuführen (zusammenlegbarer Fall).

Nachteile durch:

• hoher Preis;
• großes Gewicht;
• das Vorhandensein langer Griffe für die manuelle Steuerung.

Beachten Sie! Die Anweisung verpflichtet, den Griff bis zum Anschlag zu drehen, um die Bildung von Niederschlag im Inneren des Geräts zu vermeiden, die zum Auslaufen, zur Reparatur oder zum Austausch von Geräten führt.

Unterschiede in der Durchgängigkeit von Kugelhähnen

Der Hauptunterschied zwischen einem Ventil mit voller Bohrung und einem Ventil mit nicht voller Bohrung ist der Durchmesser und die Form der Löcher im Schloss. Die Öffnung der Vollbohrung verjüngt sich nicht und fällt mit dem Innendurchmesser des Rohres zusammen, in einer nicht vollen Bohrung ist sie trichterförmig. Ein solcher Kegel dreht die sanften Seiten in Richtung der Strömung, wenn zwei davon vorhanden sind - auf beiden Seiten.

Verglichen mit der vollen Bohrung hat ein Nicht-Durchgangsknoten:

• geringere Masse;
• einfache Handhabung;
• geringere Kosten des Gate-Knotens.
• schlechtere Bandbreite;
• größerer hydraulischer Widerstand;
• bedingtere Haltbarkeit.

Mit einer Abnahme des Durchgangs wird das Verriegelungselement kompakter. Wenn die Kraft des Kopfes keine bedeutende Rolle spielt, ist es besser, einen Ganzkran als wirtschaftlich sinnvolle Option zu wählen.

Zusammenfassend

Die bemerkenswerten Eigenschaften der Kugel-Messingventilbaugruppe ermöglichen den Einsatz in Industrie- und Wohnbereichen. Die Hilfe eines Spezialisten für technische Feinheiten hilft Ihnen, die einzig richtige Option zu wählen, die Ihrem ganzen bewussten Leben treu und treu dient.

Das Video in diesem Artikel ist eine kleine Übersicht über beliebte Kugelhahnarten.
