Kugelhahn du15: geräte- und montagemerkmale

Wie funktioniert die Kugelkupplung DN15? Wie gut ist es vor dem Hintergrund bekannter Schrauben- und Korkventile? Was bedeuten die Zahlen im Fall? Worauf sollten Sie bei der Installation achten? In unserem Material werden wir versuchen, diese Fragen zu beantworten.

Gerät

Was werden wir sehen, nachdem wir den Kugelkran mit einem Durchmesser von 15 Millimetern demontiert haben?

• Das Hauptelement des Produkts besteht aus einer Messingkugel mit einer Chrombeschichtung und einem Durchgangskanal, der nahezu dem DU des zu befestigenden Rohrs entspricht.

Praktische Konsequenz: Wenn das Ventil geöffnet ist, ist der hydraulische Widerstand minimal, da die Durchmesser- und Turbulenzübergänge praktisch nicht vorhanden sind.

• Die Dichtheit der beweglichen Verbindung mit dem Körper wird durch zwei Fluorkunststoff- oder Teflonringe gewährleistet.
• Der gleiche Ring dichtet den Schaftauslass durch den Ventilkörper ab. Von oben wird es mit einer Scheibe festgezogen.

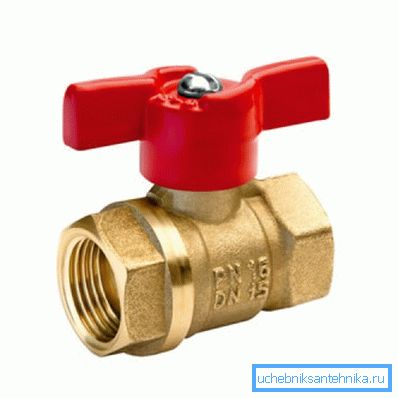

• Schließlich wird die Stange von einem praktischen Griff in Form eines Hebels oder des sogenannten Schmetterlings angetrieben.

Vergleich mit Wettbewerbern

Wie sieht der Kugelhahn DU 15 im Vergleich zu Klassenkameraden aus - Schraube und Korkventil?

Lassen Sie uns zunächst die schwarze PR-Kampagne starten und die wichtigsten Mängel des Wettbewerbs in Erinnerung rufen.

Ventil schrauben

• Der Wasserstrom kann nur in eine Richtung durchströmt werden - so dass er das Ventil von unten drückt. Andernfalls besteht die Gefahr einer Reihe von hydraulischen Stößen, wenn das Ventil in einer turbulenten Strömung schlägt oder sogar vollständig von der Spindel getrennt wird.

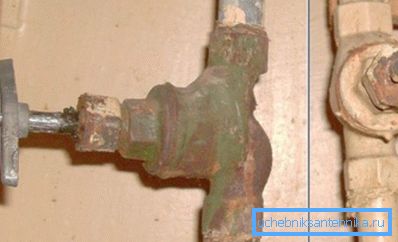

• Der Körper des Schraubenventils sammelt Kalk und Sand. Nur wegen seiner komplexen Form und des Vorhandenseins von Taschen mit einem langsamen Wasserfluss.

• Die gleiche komplexe Form des Körpers und eine relativ kleine Öffnung des Ventilsitzes gewährleisten einen hohen hydraulischen Widerstand des Ventils und folglich einen Druckabfall, wenn Wasser durch mehr als eine Wasserleitungsvorrichtung zerlegt wird.
• Die Stopfbuchsendichtung leckt selbst bei einem langen einfachen Ventil. Bei häufigem Gebrauch muss die Drüse mindestens alle sechs Monate gepackt werden. Bei Gummidichtungen sieht das Bild nicht viel besser aus: Bei aktivem Einsatz werden Dichtringe produziert, und im Leerlauf verlieren sie an Elastizität.
• Die Gummidichtung hat eine begrenzte Lebensdauer. Der Grund ist der gleiche - Verlust der Gummielastizität. Seine Zerstörung wird durch Sand, der unter das Ventil gefallen ist, stark beschleunigt.

Übrigens: Ventile mit Ganzmetall-Einlassventilen ohne Dichtungen sind haltbarer. Wenn jedoch Schmutz unter das Ventil fällt, überlappt das Ventil einfach nicht.

Ventil stecken

• Das Drehen des Korkens erfordert einen erheblichen Aufwand. Es besteht immer die Gefahr, dass das nächstgelegene Rohrfitting oder Gewinde unterbrochen wird.
• In diesem Fall ist ein Durchsickern der Stopfbuchse beim Drehen des Steckers gewährleistet. Nicht nur das: Bei Stopfbuchsverschraubungen müssen Sie nicht nur das Ventil selbst abschalten, sondern auch den Steigrohr der Wasserversorgung oder Heizung neu einstellen. Ansonsten besteht immer die Gefahr, dass der gestörte Stopfen an der Wasserdurchflussfront aus dem Gehäuse fliegt.

Kugelhahn

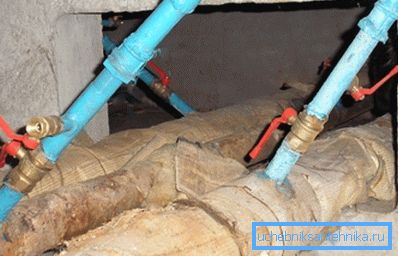

Und wie sieht die Kugelgelenkkupplung D15 vor diesem stumpfen Hintergrund aus? Die Richtung des Wasserflusses ist für die Betätigung des Ventils ohne Bedeutung. Das Ventil löst sich aufgrund dessen nicht.

Schlackenansammlungen im Gehäuse können nicht befürchtet werden. Ein geöffnetes Ventil neigt dazu, Sand und Ablagerungen nur in einem geraden Rohrabschnitt zu sammeln.

Den geringen hydraulischen Widerstand haben wir bereits erwähnt: Er unterscheidet sich wenig vom Widerstand eines Rohrabschnitts mit dem entsprechenden Durchmesser.

Teflon- oder PTFE-Dichtungsring um den Schaft herum ist aufgrund seines eigenen niedrigen Reibungskoeffizienten und der Qualität der Schaftbehandlung im Betrieb praktisch nicht verschleißt und verschlechtert sich im Leerlauf nicht. Gleiches gilt für die Dichtungsringe neben der Kugeloberfläche im Inneren des Ventils.

Zur Klarstellung: In der Praxis des Autors gab es Fälle, in denen ein 15 mm-Kugelventil entlang der Stange leckte. Grundsätzlich gehörten sie zu billigen chinesischen Produkten und wurden durch einfaches Aufwickeln unter der Klemmscheibe des FUM-Bandes mit eigenen Händen beseitigt.

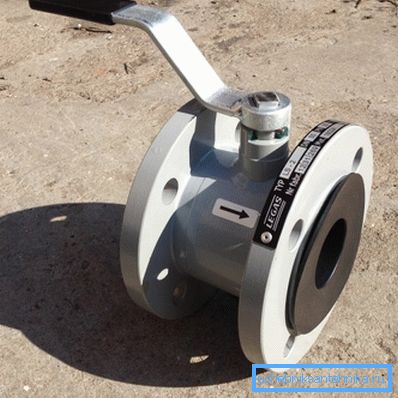

Die glatte Oberfläche der Kugel und das Material der Dichtungen garantieren eine geringe Kraft zum Öffnen oder Schließen des Ventils. Dies gilt nicht nur für kleine Produkte: Zum Beispiel wird das kugelförmige Flanschventil DU150, das sehr solide Abmessungen hat, auch von einem Standardhandgriff ohne übermäßige Kraftanwendung blockiert.

Mit all diesen Vorteilen ist der Preis von Kugelhähnen ungefähr gleich den Kosten für Kork- und Schraubenanaloga, und erweist sich oft als völlig darunter. Die Schlussfolgerungen liegen auf der Hand.

Kugelhähne 15 für 15-mm-Schrauben- oder Korkventile sind definitiv nicht wert, geändert zu werden: Sie sind in jeder Hinsicht besser als die Mitbewerber. Gleiches gilt für Ventile für Rohrleitungen mit höherer Kapazität: Ein 150-mm-Kugelhahn ist in den meisten Fällen bequemer, praktischer und haltbarer als ein Gusseisen- oder Stahlventil gleicher Größe.

Markierung

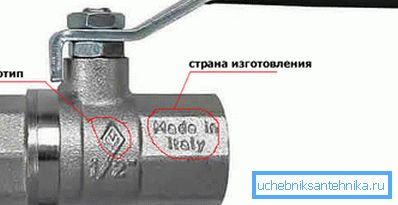

Die technischen Hauptmerkmale des Kugelhahns DU15 sind in der Kennzeichnung am Gehäuse angegeben. Dies gilt sowohl für inländische Produkte als auch für importierte Waren.

Es ist erwähnenswert, einige Feinheiten zu erwähnen.

• Bedingter Durchlauf kann in Zoll angegeben werden. Die Größe des Interesses - DU15 - entspricht 1/2 Zoll.
• In der Regel wird der Arbeitsdruck von inländischen Produkten in Atmosphären (kgf / cm2) und der Importdruck in Megapascal (MPa) angegeben. Das Markieren von DN50 RU40 bedeutet, dass das Ventil mit einem Nenndurchgang von 50 mm für einen Druck von 40 Atmosphären ausgelegt ist. Der DN15 PN8 0 MPa Kugelhahn ist an einem halben Zoll Gewinde befestigt und kann einem Druck von 8 Megapascal (80 Atmosphären) standhalten.

Auswahl und Installation

Was ist beim Kauf eines Ventils zu beachten?

Wie kann ich es richtig stellen?

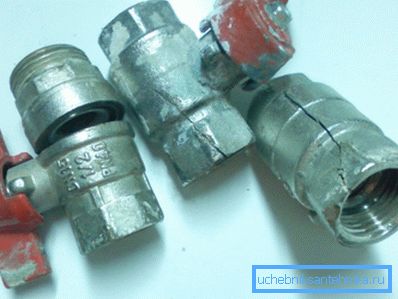

1. Körper sollte aus Messing sein. Von zerbrechlichen Siluminprodukten unterscheidet es sich nach Gewicht: Messing ist merklich schwerer.

Übrigens: Eine einfache Anweisung hilft Ihnen, sich nicht zu irren. Wählen Sie nicht silbrige, sondern gelbe Tore. Wenn Chrom ein Metall oder eine Legierung sein kann, lässt die fehlende Beschichtung keinen Zweifel.

1. Der Griff - Hebel ist viel bequemer als der Griff - Schmetterling. Es ist jedoch sinnvoll, einen Schmetterling nur mit Platzmangel in der Nähe des Ventils zu verwenden.
2. Am besten verschließen Sie die Gewindeverbindung mit einem Polymerfaden. (Tangit Unilok und Analoga). Bei der Montage ist kein großer Kraftaufwand erforderlich, und es tritt kein Leck aus, wenn der Faden leicht umgekehrt verläuft.

1. Übrigens über die Anstrengung: Ziehen Sie das Ventil nicht bis zum Anschlag am Gewinde fest. Messing ist kein Stahl. Es ist möglich, nicht nur den Silumin-Körper mit übermäßiger Kraft zu brechen.
2. Zum Zeitpunkt der Installation ist es besser, den störenden Griff einfach zu entfernen..

Fazit

Wir hoffen, dass unser Material dem Leser bei der Auswahl von Ventilen für die Hausinstallation helfen wird. Das Video in diesem Artikel enthält wie üblich zusätzliche thematische Informationen. Erfolge!
