Kugelhahn 3: 4 - gerät, eigenschaften, einbau

Kugelhähne für Wasser 3: 4 Zoll - die gebräuchlichsten und hochwertigsten Ventiltypen für die Installation von Warm- und Kaltwasserleitungen sowie Heizungssystemen. Sie sind einfach zu installieren, zuverlässig und kompakt, so dass heute keine Installation ohne diese Art von Verschraubungen auskommt.

Wir werden über die Vorrichtung, Eigenschaften und Vorteile von Kugelhähnen sprechen und die Regeln für ihre Installation berücksichtigen.

Kugelhahnanschlüsse

Gerät

Ein Kugelhahn ist eine Art Absperrarmatur (manchmal justierend), die in Rohrleitungen für Wasserversorgung, Heizung, Gas, Öl und andere Medienleitungen verwendet wird. In Bezug auf die Systeme der Wasserversorgung und des Kühlmittels wird diese Art von Armaturen meistens als Verriegelungselement verwendet.

Es sollte gesagt werden, dass das Ventil mit einem kugelförmigen Stopfen eine moderne und recht fortschrittliche Vorrichtung ist, die konische Modelle ersetzt, die viele gravierende Nachteile mit sich bringen, die mit einem erheblichen hydraulischen Widerstand aufgrund der Form und Größe des Durchgangs verbunden sind.

Gleichzeitig war die Konstruktion an sich schon lange bekannt - vor mehr als 100 Jahren wurde ihre effektive Umsetzung jedoch erst nach dem Aufkommen neuer synthetischer Materialien wie Fluoroplasten und anderen künstlichen Polymeren möglich.

Das Ventil mit Kugelhahn ist recht einfach.

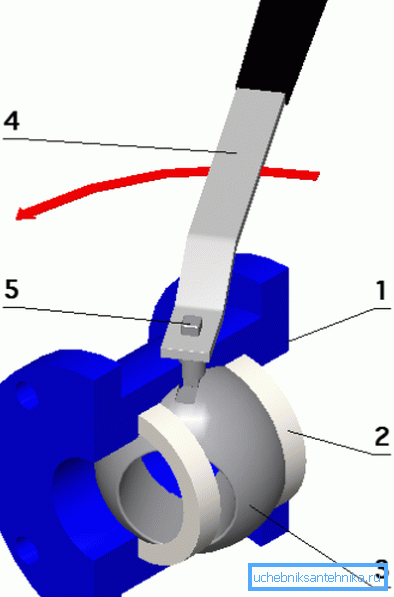

Das Produkt besteht aus folgenden Elementen:

1. Messingkörper. Die Verwendung dieser Legierung beruht auf den niedrigeren Herstellungskosten sowie einer höheren Korrosionsbeständigkeit im Vergleich zu Stahl.
2. Dichtungssättel Sie dienen zum Abdichten von Kork aus Teflon, Teflon, Polyetheretherketon (PEEK) und anderen synthetischen Polymeren;
3. Kugelstecker. Führt die Verschlussfunktion aus. Die Kugel hat ein axiales Loch, dessen Durchmesser mit dem Durchmesser des Rohrkanals übereinstimmt; wenn der Korken um 90 Grad gedreht wird, überlappt der Kanal, da die senkrechte Achse der Kugel keine Löcher aufweist;

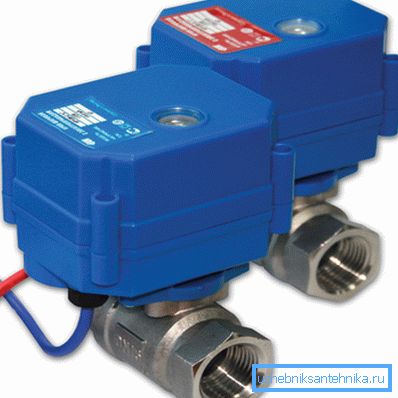

4. Verschlusssteuerung. Sie kann in Form eines Hebels, eines Schmetterlings oder eines Lamms vorliegen, außerdem kann anstelle eines Griffs ein elektrisches oder pneumatisches Servo eingebaut werden, um die Steuerung des Systems zu automatisieren.
5. Spindel aus Messing die den Griff oder das Stellglied mit dem Stopper verbindet und die Kraft überträgt, um ihn zu drehen.

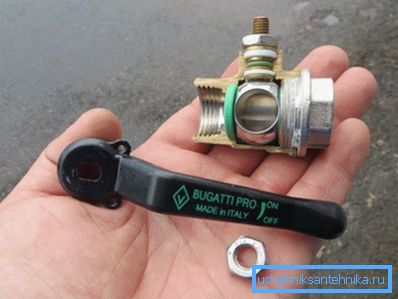

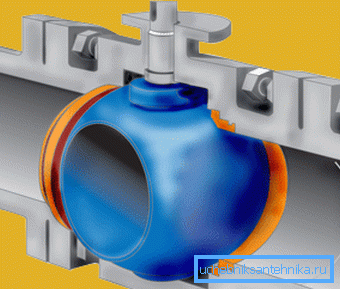

Wir sehen also, dass sich im Inneren des Körpers ein kugelförmiger Verschluss mit einem geschlitzten Durchgangsloch befindet.

Wenn Sie den Korken so drehen, dass das Loch darin mit dem Strömungskanal übereinstimmt, wird sich das Medium mit minimalem Widerstand frei durch den Kork bewegen, der sich nicht wesentlich vom Widerstand in einem ähnlichen Rohr mit gleichem Durchmesser unterscheidet.

Dann drehen wir den Bolzen um 90 Grad und die Kugel schließt den Kanal.

Beachten Sie! Wie Sie sehen, ist diese Art von Ventilen sehr einfach, was aufgrund der Einfachheit der Herstellung von Produkten mit dieser Konstruktion eine hohe Zuverlässigkeit und relativ niedrige Kosten ergibt.

Eigenschaften

Die wichtigsten technischen Merkmale, die zur Beschreibung der Merkmale des Geräts und zur Auswahl eines für den einen oder anderen Zweck geeigneten Modells verwendet werden, lauten wie folgt:

• Natur der Arbeitsumgebung. Geben Sie hier an, welche Art von Stoff durch das Gerät transportiert werden kann (Wasser, Gas, Öl usw.) und den Temperaturbereich, in dem der Betrieb möglich ist.
• Nomineller Arbeitsdruck. Sie wird mit den Buchstaben PN und einer Zahl bezeichnet, die dem Wert des Arbeitsdrucks in den Atmosphären entspricht. Markierungsbeispiel - PN 40;
• Kanaldurchmesser. Es wird in Zoll oder Millimetern angegeben, bezeichnet mit den Buchstaben DN und einer Zahl, die den Durchmesser in mm angibt, zum Beispiel DN. Kann der Durchmesser auch in Bruchteilen eines Zolls angegeben werden, zum Beispiel & psi ;, 1/2, 1, 1 & le; usw. Es gibt ein Übergangs-Kugelventil 1: 2 bis 3: 4;
• Die Art der Position des Gewindes am Einlass. Es gibt Modelle mit Innengewinde auf beiden Seiten, sie werden als In-In bezeichnet, mit Innen- und Außengewinde - In-N, mit Außengewinde auf beiden Seiten - nn. Außerdem kann der Kran zum einen mit einer amerikanischen Mutter abgefahren werden.

Stellen Sie fest, wie groß der Durchmesser des Kugelhahns 3: 4 ist, um die Größe der Rohre zu bestimmen:

Beachten Sie! Bei der Auswahl eines Produkts sollte das Material, aus dem es besteht, beachtet werden. Qualitätsmodelle bestehen aus reinem oder verchromtem Messing, manchmal aus rostfreiem Stahl. Silumin-Produkte können nicht gekauft werden, da sie von geringer Festigkeit sind.

Um Silumin von Messing zu unterscheiden, genügt es, zwei Hähne in die Hand zu nehmen: Messing wird spürbar schwerer. Außerdem wird das Silumin schmutzig und beim Reiben an einem leichten Gegenstand oder Stoff bleibt eine graue Spur zurück.

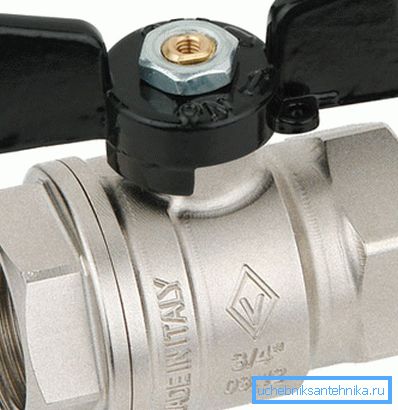

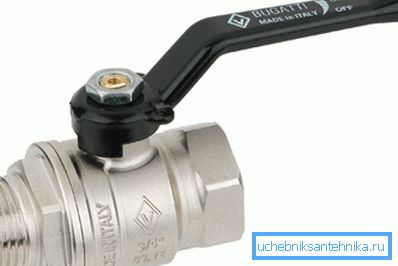

Bitte beachten Sie, dass der Preis für Kugelhähne recht demokratisch ist. Dies gilt insbesondere für Heizungsanlagen, für die es besser ist, italienische Produkte zu wählen, zum Beispiel Bugatti oder Giacomini.

Montage

Der Einbau von Kugelhähnen mit eigenen Händen ist nicht schwierig.

Dafür benötigen wir ein einfaches Werkzeugset:

• Einstellbarer Sanitärschlüssel;
• Matrizen zum Einfädeln;
• Bulgarisch;
• Datei;
• Plash-Halter;
• Sanitärflachs und Dichtungspaste.

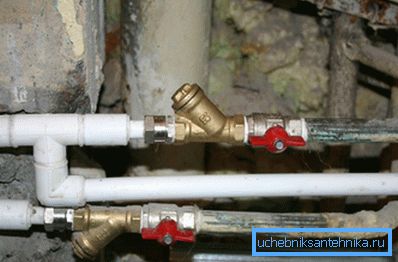

Es wird empfohlen, vor dem Produkt einen Schmutzfänger zu installieren (grobe Reinigung), da sich bei Verschmutzung durch Sand oder Rost die Oberfläche des Stopfens abnutzt und der Wasserhahn möglicherweise das Wasser einnimmt.

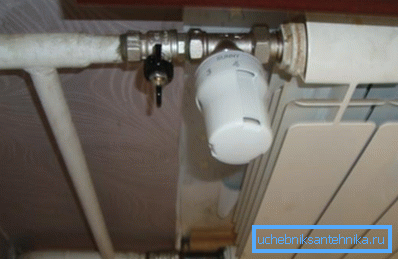

Dies ist besonders wichtig für Heizsysteme, bei denen während der Inaktivitätszeit das Wasser und der Korken selbst verschmutzt werden können, was dazu führt, dass sich der Verschluss sehr schwer dreht und manchmal ganz aufhört, sich von seinem Platz zu bewegen.

Damit Sie die Informationen bequemer wahrnehmen konnten, haben wir Schritt-für-Schritt-Installationsanweisungen vorbereitet:

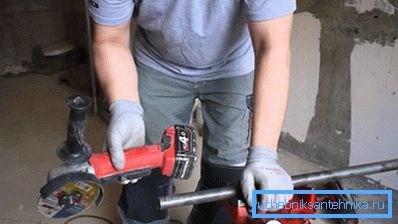

1. Wir führen alle erforderlichen Messungen durch und kürzen das Rohr an der richtigen Stelle.. Am besten verwenden Sie dazu eine Säbelsäge für einen glatten Schnitt bei 90 Grad.

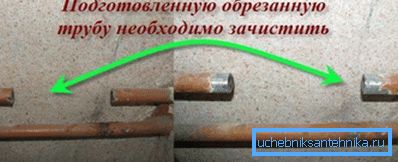

1. Wir reinigen das Ende der Farbe und Fase mit dem abgeschnittenen Ende. Dies kann mit einer Mühle oder einer Feile erfolgen. Sie können auch einen speziellen Gesichtswähler verwenden.

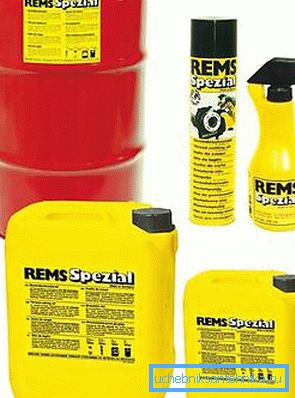

1. Wir nehmen eine Matrize zum Einfädeln des gewünschten Durchmessers und schmieren ihre Zähne mit Schmalz oder Schmieröl. Wir schmieren auch das Rohr selbst;

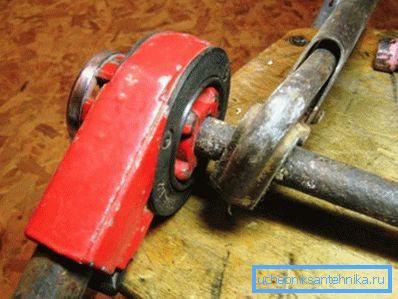

1. Die Matrize in den Matrizenhalter einsetzen und den Faden am Rohr abschneiden. Wir sollten mindestens 4,5 Umdrehungen haben, aber nicht mehr als 5. Es ist besser, in zwei Durchgängen zu schneiden, so dass Sie das Rohr und das Schneidwerkzeug weniger belasten.

1. Wir wickeln den erhaltenen Faden-Flachs im Uhrzeigersinn. Legen Sie dann eine gute Schicht Dichtungspaste auf die gesamte Oberfläche des Fadens.

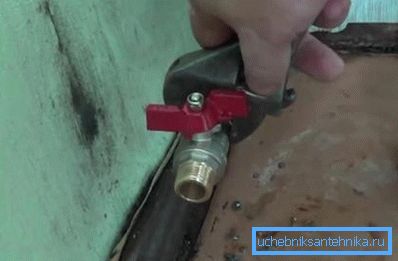

1. Wir nehmen den Kran und wickeln den Faden auf. Es sollte mindestens 4,5 Umdrehungen betragen. Zuerst betrügen Sie manuell und verwenden Sie dann einen verstellbaren Schraubenschlüssel.

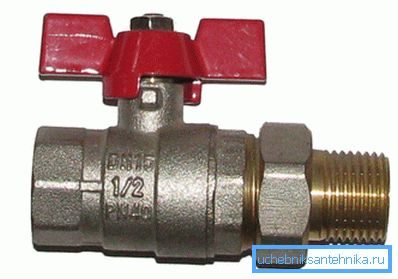

1. Wenn zwei feste Abschnitte einer Pipe verbunden werden müssen, verwenden wir ein Modell mit einem Amerikaner (mit sgonom).

Beachten Sie! Stellen Sie sicher, dass der Faden genau geschnitten ist. Andernfalls ist die Verbindung unzuverlässig.

Fazit

Kugelhähne sind die fortschrittlichsten Schließvorrichtungen für die Installation von Sanitär- und Heizungssystemen. Das Video in diesem Artikel zeigt klar und deutlich, wie diese Ventile installiert werden.
