Kreiselpumpen für brunnen: die geschichte der erfindung und

Die Frage, wie Sie Ihre Vorstadtwohnungen mit autonomer Wasserversorgung versorgen können, ist heute für viele Hausbesitzer relevant. Niemand möchte Wasser in Eimern aus Brunnen tragen. Das Joch ist nur in Zeichnungen oder in Museen zu sehen.

Die Eimer wurden durch Pumpen ersetzt, die selbst Wasser in das Rohrleitungssystem pumpen. Die Hauptsache ist, die richtige Wahl zu treffen, wenn der Brunnen mit einem Hebemechanismus ausgestattet wird.

Arten von Pumpen

Alle Pumpen, die zum Heben von Wasser aus Brunnen verwendet werden, werden je nach Installationsort in zwei Typen unterteilt.

Sie können sein:

1. oberflächlich, Wenn sich das Gehäuse in der Nähe des Brunnens befindet oder mithilfe eines Schwimmers auf der Wasseroberfläche bleibt, wird Wasser aus der Tiefe des Brunnens gepumpt.
2. Tauchboot, wenn sich das Gerät selbst in einer Tiefe befindet und Wasser durch die Schläuche zur Oberfläche führt.

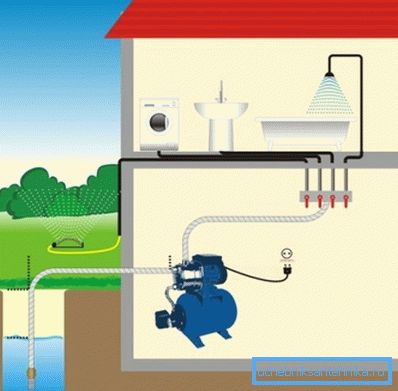

Die häufigsten Arten von Geräten dieser Art sind Oberflächengeräte.

Sie werden ziemlich häufig verwendet:

1. zur Trinkwassergewinnung aus Brunnen;
2. um Trinkwasser aus einem Brunnen zu gewinnen;
3. zum Pumpen von Wasser aus überfluteten Kellern;
4. für Bewässerungswasser aus Reservoiren.

Der Nachteil dieser Mechanismen ist, dass sie Wasser aus einer Tiefe von maximal 8 Metern aufnehmen können. Die Anwendung in tiefen Brunnen mit Trinkwasser wird daher nicht funktionieren.

Tauchpumpanlagen, die zum Pumpen von Wasser aus Brunnen geeignet sind, können Wasser aus einer beträchtlichen Tiefe pumpen. Unterwasseraggregate zeichnen sich durch den Mechanismus des schwingenden Wassers aus.

Es gibt drei Typen:

1. Wirbel, bei denen das Pumpen von Wasser aufgrund der Bildung einer Wirbelströmung stattfindet, haben sie ein Flügelrad in Form einer flachen Scheibe mit kurzen Schaufeln;
2. Das Zentrifugalpumpen beruht auf der Zentrifugalkraft, wodurch eine Welle mit darauf befindlichen Propellerflügeln erzeugt wird.
3. Schwingungen, bei denen das Pumpen aufgrund der Differenz des resultierenden Drucks auf verschiedenen Seiten der Membran auftritt, was das hauptsächliche strukturelle Detail ist.

Die Auswahl des gewünschten Einheitentyps erfolgt anhand folgender Parameter:

1. Gesamttiefe des Brunnens und Wasserstand darin;
2. Gesamtwasserbedarf;
3. die tatsächlichen Indikatoren des geschätzten Wasserdrucks in der Ausrichtung;
4. der Durchmesser des Säulenbereichs.

Die häufigsten heute sind Zentrifugalmodelle von Tauchpumpen zum Heben von Wasser aus Brunnen. Sie bieten eine ausreichende Leistung und können sogar mit Wasser mit Sandverunreinigungen arbeiten.

Fliehkraftanwendung

Pumpen, deren Wirkung auf der Anwendung von Zentrifugalkraft zum Anheben von Wasser beruht, sind in unserer Zeit weit verbreitet. Eine Tauchkreiselpumpe für einen Brunnen pumpt Wasser durch die Drehung eines speziellen Rades, das an der Welle befestigt ist.

Ein bisschen Geschichte

Es ist sehr schwer zu bestimmen, wer als Erster die Zentrifugalkraft zum Anheben von Wasser erfunden hat. Es gibt berühmte Skizzen, die von Leonardo da Vinci angefertigt wurden. Demnach ist es durchaus möglich anzunehmen, dass er zuerst vorgeschlagen hatte, Wasser mittels Fliehkraft in einen rotierenden Kanal zu pumpen.

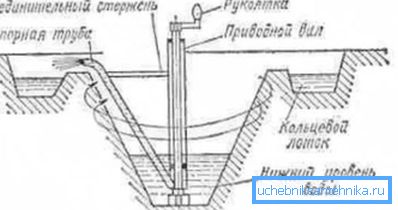

In der Praxis wurde das erste bekannte Gerät 1732 getestet. Es wurde von LeDemur entwickelt.

Die Essenz dieser Pumpe war wie folgt:

1. An der vertikalen Welle war ein Rohr befestigt, das starr mit einer Verbindungsstange daran befestigt war.
2. das untere Ende des Rohres war in Wasser eingetaucht;
3. Die Welle begann sich zu drehen, das Rohr wurde ebenfalls gedreht;
4. Zentrifugalkräfte verursachten die Bewegung von Wasser in der Rohrleitung.

Kreiselpumpen wurden jedoch erst ab Ende des 19. Jahrhunderts verbreitet. Zu dieser Zeit traten thermische und dann elektrische Motoren auf, die es ermöglichten, sogar mehrstufige Einheiten für tiefe Brunnen zu schaffen.

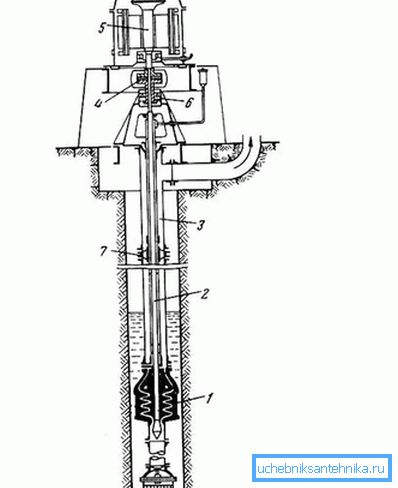

Russischer Ingenieur V.A. Pushechnikov entwickelte eine mehrstufige Pumpe, die auf der Anwendung der Zentrifugalkraft für Brunnen bis zu 250 m Tiefe basiert.

Das Prinzip des Geräts kann wie folgt beschrieben werden:

1. die elastische Kupplung dient als Verbindung der Antriebswelle mit dem Elektromotor;
2. das Ölbad befindet sich direkt unter der Kupplung;
3. In der Wanne befindet sich ein Kugellager, das die axiale Belastung aufnimmt.
4. Öl für die Schmierung wird durch eine Reihe von Rohren geliefert, die am Tragrahmen hängen.
5. Die Säule und die Antriebswelle sind auf Lagern gelagert, die in kreuzförmigen Klammern angeordnet sind.
6. Halterungen werden zwischen den Rohrverbindungen montiert.
7. Im Tragrahmen selbst befindet sich eine Stopfbuchse, darunter ein Abzweigrohr für Einspritzrohre;
8. Der Saugstutzen der Pumpe ist mit der Saugleitung verbunden, an der Leitung befindet sich ein Sicherheitsnetz.

Diese Konstruktion erleichtert die Anordnung der Pumpe in einem nicht sehr großen Durchmesser. Die allererste Pumpe dieser Bauart wurde Ende 1899 hergestellt. Sie wurde auf einer Pumpstation in Mytishchi installiert.

Die Tests waren erfolgreich, bald wurden solche Bohrlochkreiselpumpen in Höhe von 19 Stück hergestellt, die ebenfalls auf dieser Pumpstation installiert wurden.

Es ist interessant, dass sie diesen Auftrag zur Herstellung von Einheiten nur in Paris im Werk Farko erfüllen konnten, obwohl ein Antrag auf Auftragserteilung an 24 Werke in verschiedenen Ländern gesendet wurde. In der Fachliteratur ist der Name dieser Pumpe als "Pumpe Farka" und nicht unter dem Namen des Designers zu finden. (Siehe auch den Artikel Welche Pumpe ist besser für einen Brunnen: Auswahlparameter.)

Das Funktionsprinzip moderner Modelle

Bei der Entscheidung für die Wahl einer Kreiselpumpe für einen Brunnen müssen die grundlegenden Parameter verstanden werden, durch die sich die Modelle unterscheiden.

Verschiedene Kreiselpumpen für einen Brunnen können wie folgt klassifiziert werden:

1. je nach Anzahl der verfügbaren Räder, wenn ein Rad, dann sind die Geräte einstufig, wenn mehr vorhanden, dann mehrstufig;
2. bei einem Druck von einem niedrigen oder durchschnittlichen Druck bis zu hohen Werten;
3. über die Wasserversorgung, einseitig oder zweiseitig;
4. Das zum Ablassen von Fluid in den Spiralkanal vom Laufrad verwendete Verfahren kann spiralförmig und turbinenförmig sein;
5. auf Geschwindigkeit, niedrige Geschwindigkeit, normal, hohe Geschwindigkeit.

Ist wichtig Trotz der Tatsache, dass der Preis von mehrstufigen Modellen teurer als einstufige Modelle ist, ziehen es viele vor, sie zu installieren. Tatsache ist, dass solche Modelle einen größeren Sicherheitsspielraum haben und sich nicht aufgrund des Gehalts an verschiedenen mechanischen Unreinheiten im Wasser verschlechtern.

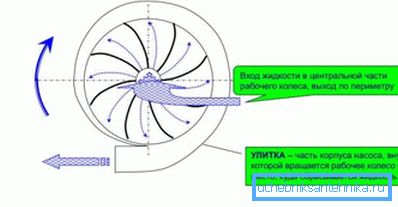

Das Funktionsprinzip dieser Mechanismen ist wie folgt:

1. Wasser wird zugeführt, aufgrund der schnellen Rotation des Laufrads wird eine reichliche Strömung erzeugt;
2. Zentrifugalkraft wirkt durch die Verlagerung von Wasser von Radmitten zu entfernten Orten;
3. Der Druck im Inneren steigt an und verdrängt die Flüssigkeit in die Rohrleitung.
4. der Druck in der Mitte des Laufrads nimmt entsprechend ab;
5. Wasser fließt durch die Saugleitung zurück.

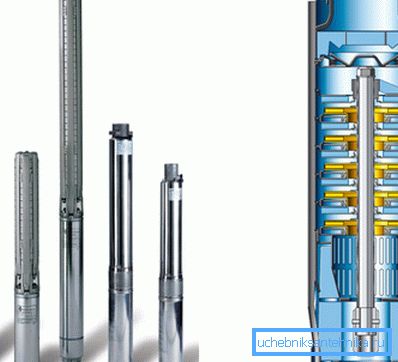

Die Tiefbrunnenpumpe sieht aus wie ein Zylinder. Dies ermöglicht es Ihnen, es in ziemlich engen Vertiefungen zu platzieren. Die Länge der Struktur kann zwischen 0,5 und 2,5 Meter betragen und der Durchmesser beträgt ca. 10 cm Trotz ihrer bescheidenen Abmessungen zeichnen sich diese Geräte für Brunnen durch hervorragende Leistung aus.

Ist wichtig Sie müssen sicherstellen, dass die Pumpe während des Betriebs die Wände des Bohrlochs nicht berührt. Wenn der Durchmesser des Ventils zu klein ist, müssen Sie das Gerät schützen, indem Sie einen Gummiring auf das Gehäuse legen.

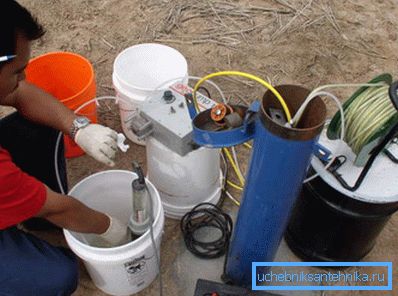

Der Einbau einer Kreiselpumpe in den Brunnen wird von Spezialisten durchgeführt, da es sehr wichtig ist, alles richtig zu machen, wenn Sie das Wasser aus dem Brunnen lange Zeit nutzen möchten, ohne die Sorgen zu kennen.

Das Gerät wird bis zu einer Tiefe in den Schacht abgesenkt, nachdem es zuvor mit einem Sicherungsseil an der Spitze oder am Deckel des Schachts befestigt wurde. Das Elektrokabel ist an die Pumpe angeschlossen und wird auch durch ein spezielles Loch in der Spitze geführt.

Die Pumpe muss mit einem Messingfitting an das Rohr angeschlossen werden. Das zweite Ende dieser Leitung ist mit dem Auslass an der Kappe verbunden.

Wenn Sie Erfahrung im Installationsgeschäft haben, können Sie die Zentrifugalpumpe selbst an den Brunnen anschließen. Die Hauptsache ist, alle Anforderungen zu erfüllen, die die Anweisungen für ein bestimmtes Modell beschreiben.

Ist wichtig Bei der Installation von Geräten in einem Brunnen in einer Tiefe von mehr als 80 Metern wird ein Rohr verwendet, das einem Druck von 16 Atmosphären standhält. Bei einer geringeren Einbautiefe genügt es, ein Rohr mit 12,5 Atmosphären zu verwenden.

Zusammenfassung von

Eine ordnungsgemäß ausgewählte Pumpanlage gewährleistet den ununterbrochenen Betrieb des Wasserversorgungssystems. In dem in diesem Artikel vorgestellten Video finden Sie weitere Informationen zu diesem Thema.
