Kreiselpumpe für einen brunnen: unterstützung bei der

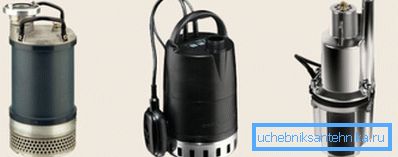

Wie sind Tauchkreiselpumpen für Brunnen? Was zeichnet die Wahl eines solchen Geräts aus? Hat er vernünftige Alternativen? Sollte ich bei der Arbeit mit einer Pumpe einige seiner Funktionen berücksichtigen? Versuchen wir, diese Fragen zu beantworten.

Was ist das

Beginnen wir mit einem kleinen Ausflug in den Mechanikerdschungel.

Das einfachste, langlebigste und effizienteste Pumpenschema, das zum Anheben und Transportieren von relativ sauberem Wasser verwendet werden kann, ist ein Zentrifugalrad in der Cochlea - dem Körper, der tatsächlich der Schale eines Mollusken sehr ähnelt.

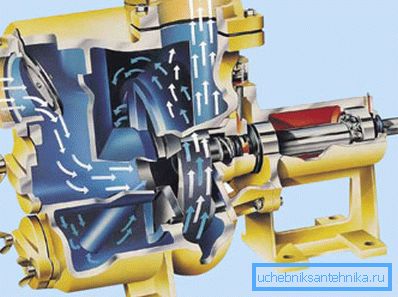

Wie funktioniert ein solches Gerät?

• Das Laufrad wird von einem Elektromotor angetrieben. In diesem Fall werfen die Klingen Wasser an den Rand der Cochlea und erzeugen an ihren Wänden einen Überdruck. Es ist notwendig, den Wasserdurchgang zu öffnen - und er wird aus dem Rumpf stürzen.

Interessanterweise wird aufgrund der hydrodynamischen Merkmale der größte Druck erzeugt, wenn die Auslassdüse in Drehrichtung des Laufrads tangential auf den Körper gerichtet ist.

• Im Bereich der Laufradachse hingegen wird ein Unterdruck erzeugt. Für den Dauerbetrieb der Pumpe reicht es aus, die Wasserzufuhr entlang der Drehachse zu organisieren.

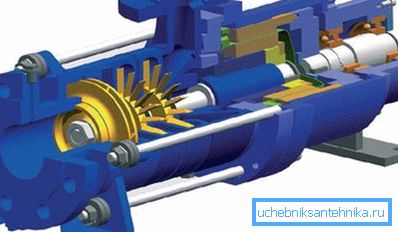

Die Schnecke hat eine schädliche Funktion. Die Kapazität der Pumpe und der Druck am Auslass sind umso größer, je kleiner der Spalt zwischen dem Laufrad und dem Gehäuse ist. Tatsächlich jagt ein Teil des Wassers mit einem großen Spalt in einem Kreis innerhalb des Rumpfes.

Diese Eigenschaft ist die Achillesferse der sogenannten Wirbelpumpe, deren Schema wir gerade ausführlich beschrieben haben. Sie gilt nur und ausschließlich für den Transport von sauberem Wasser (nicht mehr als 30 Gramm Verunreinigungen pro Kubikmeter).

Warum

1. Mit einem minimalen Abstand zwischen Laufrad und Gehäuse, gemessen in Bruchteilen eines Millimeters, wirken Feinsand und abrasive Verunreinigungen wie Sandpapier. In nur wenigen Wochen wird die Cochlea vollständig funktionsunfähig.
2. Mit zunehmendem Spalt fällt der Druck am Auslass stark ab.

Zentrifugalpumpen weisen jedoch in der Regel wesentlich demokratischere Eigenschaften auf: Die zulässige Größe der Feststoffpartikel beträgt bis zu 2 Millimeter, die Menge der Verunreinigungen bis zu 150 g / m3. Wegen was?

Das Hauptproblem von Wirbelpumpen wird in Zentrifugalkonstruktionen einfach und elegant gelöst.

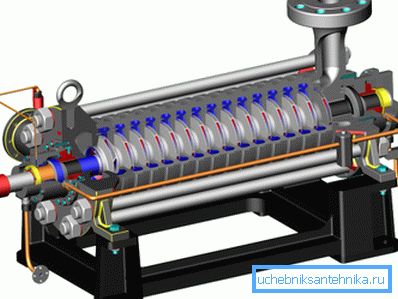

Das Laufrad (oder wie es richtig genannt wird) ist einige Millimeter vom Gehäuse getrennt. Aufgrund des erheblichen Spaltes hängt die Schnecke durch, ohne dass das Gerät beschädigt wird. Der Druck- und Leistungsabfall wird durch mehrere Stufen kompensiert, die jeweils aus einem Laufrad und einem Diffusor bestehen.

Nützlich: Jede Stufe der Pumpe erhöht den Druck an ihrer Leistung um 5-10 Meter. In diesem Fall ist die Komplexität des Designs minimal: Alle Laufräder werden von einem einzigen Elektromotor gedreht.

Hilfe bei der Auswahl

Wie und durch welche Anzeichen wählen Sie eine Kreiselpumpe?

Kopfdruck

Dies ist der Name der maximalen Höhe, bis zu der ein Gerät eine Wassersäule anheben kann, wenn kein Wasserhahn vorhanden ist. Wie kann festgestellt werden, welcher Wert ausgerichtet werden soll?

Anweisungen zur Berechnung des erforderlichen Drucks sind recht einfach.

1. Der Abstand von der Tiefe der Pumpe zur Oberfläche wird als Basiswert genommen. Hinweis: Nicht aus dem Spiegelwasser, sondern aus der Pumpe. Aufgrund der dynamischen Änderungen des Wasserspiegels sinkt er beträchtlich ab.
2. Der resultierende Wert wird um 30 Meter erhöht. Warum so viel?

Übermäßiger Druck hebt das Wasser in die zweite oder dritte Etage eines Privathauses. Darüber hinaus wird der normale Betrieb von Sanitäranlagen sichergestellt. Sie wissen, dass Absperrventile und Wasserhähne ohne Überdruck in Rohren extrem schlecht arbeiten.

1. Das Ergebnis für nicht berücksichtigte Verluste wird um 10% erhöht. Rohre (insbesondere Stahl, die mehrere Jahre gedient haben und innen rau geworden sind) haben einen erheblichen hydraulischen Widerstand. Der Druck geht an den Windungen der Wasserversorgung, an Ventilen, Mischern und flexiblen Auskleidungen verloren.

Lassen Sie uns als Beispiel den Druck berechnen, auf dem navigiert werden soll, wenn Sie eine Pumpe wählen, die bis zu einer Tiefe von zehn Metern eingetaucht ist.

• Der Basiswert beträgt für die Oberfläche die gleichen 10 Meter.
• Wir fügen 30 Meter hinzu, die für die normale Arbeit der Sanitäreinrichtungen und das Aufstellen von Wasser in die oberen Etagen erforderlich sind. 10 + 30 = 40.
• Weitere 10% für nicht berücksichtigte Verluste erhöhen den berechneten Wert auf 40 x 1,1 = 44 Meter.
• Runden Sie den resultierenden Wert groß ab. Natürlich müssen wir nach einer Kreiselpumpe suchen, die einen Druck von 50 Metern liefert.

Brauche ich einen zusätzlichen Kopfrand? Nein.

Dafür gibt es mehrere Gründe.

1. Je höher die angegebene Förderhöhe, desto höher ist der Preis der Pumpe. Dafür gibt es einen ganz objektiven Grund: Das Design wird komplizierter, zusätzliche Schritte werden hinzugefügt.
2. Mehr Druck bedeutet Energieverschwendung. Hinweis, nicht gerechtfertigt.

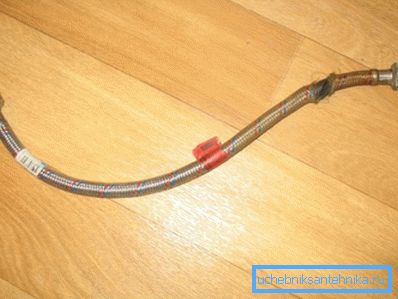

3. Schließlich ist ein Überdruck in der Wasserversorgung gefährlich für die Sanitärausrüstung. Vor allem - für Kunststoff-Einlassventile in WC-Becken und flexible Verbindungen zu den Mischern.

Leistung

Im Idealfall sollte sie größer sein als die Flussrate (Wasserzufluss in den Brunnen aus Grundwasserleitern), jedoch weniger als der Spitzenabfluss.

Übrigens: Bei einer Pufferkapazität mit großer Kapazität kann der letzte Artikel vernachlässigt werden.

Wie lässt sich die Flussrate von Brunnen und Wasserfluss bestimmen?

Um festzustellen, wie viel Wasser pro Zeiteinheit in den Brunnen eindringt, reicht es aus, das Wasser auf ein festes Niveau zu leeren und die Zeit zu messen, die der Wasserspiegel benötigt, um zur vorherigen Marke zurückzukehren. Weiter - einfache Arithmetik.

Angenommen, in einem Brunnen mit einem Durchmesser von 1,6 Metern (der Standardgröße von Stahlbetonringen) pumpten wir Wasser 2 Meter von der ursprünglichen Marke. Zum vorherigen Level kehrte sie genau in 1 Stunde zurück.

Versuchen wir, die Flussrate in Litern pro Minute zu berechnen.

1. Das Volumen der Wassersäule mit einem Durchmesser von 1,6 und einer Höhe von 2 Metern entspricht 3,1415 × (0,8) × 2 × 2 = 4,02112 m3 oder etwa 4000 Liter.
2. Jede Minute kommen 4000/60 = 67 Liter Wasser am Brunnen an.

Wie lässt sich der Wasserbedarf der Familie ermitteln?

Um nicht unter Versuchen zu leiden, sie zu messen, geben wir statistische Daten. Für eine Familie von 3-4 Personen sollte man mit 40-50 Litern pro Minute rechnen. Mit zunehmender Anzahl von Familienmitgliedern steigen die Wasserkosten proportional; Die Bewässerung der Fläche verdoppelt sie zusätzlich.

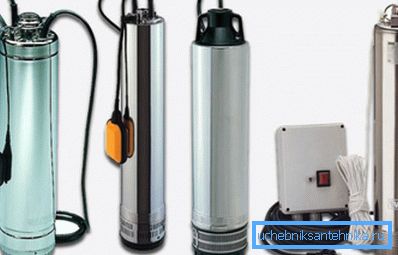

Abmessungen und Hersteller

Wenn eine Tauchpumpe für einen Schacht durch den Durchmesser des Gehäuses begrenzt ist, dann besteht bei einem Schacht hinsichtlich der Abmessungen die vollständige Freiheit. Je größer der Durchmesser, desto günstiger ist das Gerät mit den gleichen Eigenschaften: Mit einer Vergrößerung des Durchmessers von Motor und Laufrädern ist es möglich, Leistung und Drehmoment mit weitaus weniger Ressourcen bereitzustellen. Insbesondere wird die Motorwicklung vereinfacht und die Anzahl der Flügelräder nimmt ab.

Welcher Hersteller soll wählen?

Es gibt nur zwei wichtige Faktoren:

1. Kosten von. Wenn im Fall einer Bohrlochpumpe die Einsparung seitlich erfolgen kann, da das Anheben eines ausgefallenen Geräts keine triviale Aufgabe ist, ist es durchaus akzeptabel, Marken nicht zu jagen.
2. Lage der Servicecenter. Wenn der von Vodomet-Produkten autorisierte Dienst in Ihrer Nähe ist und der Grundfos-Dienst in der benachbarten Stadt liegt, ist die Wahl offensichtlich.

Tipp: Der Schwimmerschalter ist eine sehr nützliche Ergänzung. Bei einem kritischen Abfall des Wasserstandes im Brunnen wird der Motor angehalten.

Alternativen

Ist eine Kreiselpumpe immer die beste Wahl für einen Brunnen? Die Antwort ist mehrdeutig.

Einerseits kombiniert das Zentrifugalschema eine hervorragende Leistung mit Schlichtheit und großen Ressourcen. Andererseits haben alternative Lösungen durchaus greifbare Vorteile.

Membranpumpe

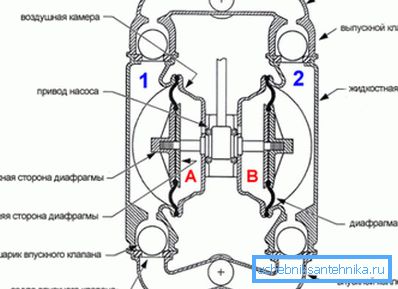

Es handelt sich um eine Ausführung eines Elektromagneten mit einer oder zwei Membranen und Rückschlagventilen. Mehrmals pro Sekunde wird das Magnetventil mit Strom versorgt, und die an seinem Kern angebrachte Membran drückt Wasser aus der Arbeitskammer in die Zufuhrleitung. Der Rückhub des Kerns wird durch eine Feder oder eine zusätzliche elektrische Schaltung bereitgestellt.

Der Hauptwert des Membranschemas - die geringe Billigkeit, die sich unmittelbar aus der Einfachheit des Designs ergibt.

In Wells sind Membranpumpen aufgrund zweier Merkmale recht wenig populär:

1. Die vom Solenoid erzeugten Vibrationen zerstören die Wände des Bohrlochs. Es beschleunigt die Verschlammung des Rumpfes erheblich.
2. Da die Membranen während des Betriebs der Vorrichtung verformt werden, ist ihre Überholungsdauer auf ein bis zwei Jahre begrenzt. Das Auswechseln der Membranen ist ziemlich einfach, aber das Anheben der Brunnenpumpe ist nicht sehr.

Die Verwendung in der Wanne erlaubt es natürlich, beide Nachteile der Schaltung zu vernachlässigen.

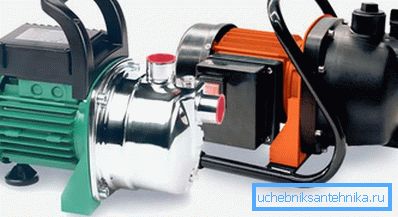

Oberflächenpumpe

Wie der Name schon sagt, ist dieses Gerät auf einer Oberfläche montiert. Ein starrer Schlauch oder ein starres Rohr wird abgesenkt, um das Wasser im Brunnen zu heben.

Was gibt eine solche Anordnung?

• Probleme mit der Abdichtung des Motors sind vollständig ausgeschlossen. Wasser berührt es einfach nicht: Der Elektromotor und die Schnecke sind räumlich beabstandet, nur die Welle verbindet sie.
• Reparatur und Wartung werden erheblich vereinfacht, da keine Hubgeräte erforderlich sind.
• Der Druckmangel aufgrund eines ausreichend großen Spalts zwischen dem Flügelrad und dem Körper der Cochlea kann durch einfaches Vergrößern ihrer linearen Abmessungen, die in diesem Fall praktisch unbegrenzt sind, ausgeglichen werden.

Der Nachteil der Position der Pumpstation oberhalb des Wasserspiegels ist, dass die Tiefe, in der das Wasser ansteigen kann, auf sieben bis acht Meter begrenzt ist. Mit einem größeren Differenzialmotor nur im Leerlauf.

Allerdings: Bei kleinen Pumpen wird oft eine merkwürdige Modifikation verwendet. Sie sind auf dem Rahmen installiert und an der im Brunnen schwimmenden Insel befestigt. Auftrieb wird durch dicken Schaum gewährleistet; Die Größe der Insel, die fast der Fläche des Wasserspiegels entspricht, lässt die Struktur nicht umkippen.

Merkmale der Bedienung

Worauf muss ich achten, indem ich die Kreiselpumpe mit meinen eigenen Händen an die Wasserversorgung anschließe?

• Die besten Kabel sind aus Edelstahl gefertigt. Sie haben Zugfestigkeiten bis zu einer Tonne; mehr als das: diese festigkeit nimmt mit der zeit aufgrund von korrosion nicht ab.
• Die Pumpe fällt und steigt strikt nach dem Kabel. Das Stromkabel und der Druckschlauch oder -schlauch werden mit Kunststoffclips am Seil ausgewählt.

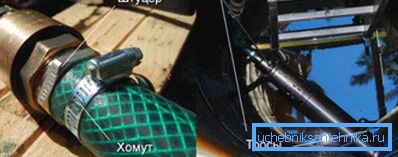

• Direkt nach dem Auslass wird ein Rückschlagventil eingesetzt. Andernfalls wird das Wasser aus dem Wasserversorgungssystem nach dem Ausschalten des Stroms mit dem Brunnen zusammengeführt.

• Wenn die Pumpe nicht nur für die Bewässerung, sondern auch für die Wasserversorgung zu Hause verwendet wird, sind der Hydroakkumulator und der Drucksensor in den Rohrleitungen enthalten. In diesem Fall wird der Motor nur dann mit Strom versorgt, wenn der Druck im System auf einen kritischen Wert absinkt.

Plan B: Ein Wassertank kann in das Wasserversorgungssystem aufgenommen werden. Es wird an der Oberseite des Wasserversorgungssystems installiert und mit dem einfachsten Schwimmersensor vervollständigt.

Fazit

Wenn dem Leser einige Punkte unklar waren, kann er die Antworten finden, indem er das Video in diesem Artikel betrachtet. Erfolge!
