Kranvorrichtung: machen sie sich mit populären designs

Das Thema dieses Artikels ist eine Kranvorrichtung. Wir werden das Funktionsprinzip und die Funktionsweise verschiedener Krantypen und Tore kennenlernen. Darüber hinaus müssen wir die typischen Probleme dieser Produkte und ihre Lösung untersuchen.

Mischer

In den gängigsten modernen Armaturen werden drei Arten von Ventil- und Steuergeräten verwendet:

1. Schraubkräne.
2. Keramik Kranbuksy.
3. Keramikkartuschen, mit denen Sie Temperatur und Wasserdruck mit einem Hebel einstellen können.

Zur Klarstellung: Exotische Mischer mit elektronischen Thermostaten werden von uns bewusst nicht beeinflusst. Es ist unwahrscheinlich, dass eine Person, die keine beruflichen Fähigkeiten besitzt, auf die Idee kommt, eine derart komplizierte Technik zu reparieren.

Lassen Sie uns das Design und die Merkmale aller drei Lösungen analysieren.

Schraube Kranbuksa

Das Wasser wird mit einem Gummiventil überlappt, das gegen den Sitz im Mischergehäuse drückt.

Das Ventil kann zwei Versionen haben.

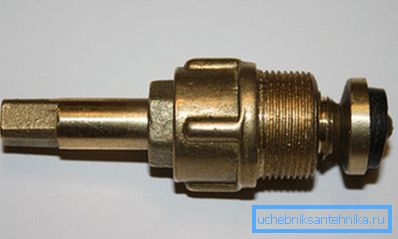

• Die traditionelle Lösung ist ein bewegliches Ventil, das in die Nut einer hohlen Gewindestange eingesetzt wird.. Wenn das Ventil in der Spindel eingeklemmt wird, dreht sich die Dichtung und hält sich am Sitz fest, was zu einem schnellen Verschleiß führt.

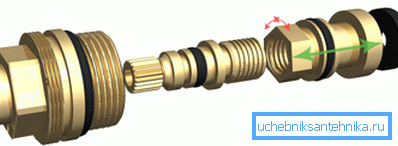

• Neueres Design - Sechskantventil, das durch eine Drehstange aus dem Achskörper gepresst wird. Die Dichtung bewegt sich entlang des gesamten Ventilhubs streng fortschreitend.

Offensichtlich muss in beiden Fällen der Schaft abgedichtet sein: Wenn das Ventil geöffnet ist, entsteht im Körper der Kurbelwelle ein Überdruck.

Der Stiel ist auf zwei Arten abgedichtet:

1. Drüsenverpackung Das Epiploon wird durch eine Unterlegscheibe von unten und eine Nuss-Epalnitsa von oben angezogen. Dieses Dichtungsschema wird nur in Kästen mit einem Ventil verwendet, das in die Nut des Schaftes eingesetzt wird.
2. Gummidichtringe. Tatsächlich bezieht sich Kranbuks meist auf diesen Typ.

Welche Probleme sind typisch für Schraubkästen? Ist es schwierig, sie mit eigenen Händen zu beseitigen?

Nuance: der Preis der Schraube Kranbuksy - von 35 bis 45 Rubel. Wenn das nächstgelegene Klempnergeschäft keine O-Ringe oder eine Stopfbuchse hat, kann der Busch nicht einfach weiter durchsucht werden.

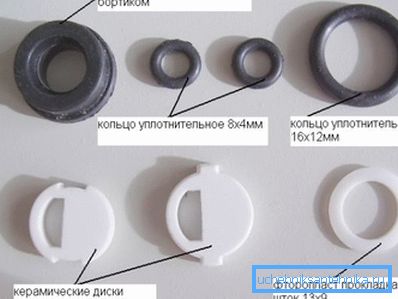

Keramische Cranbooks

Das Gerät des Keramikkrans unterscheidet sich trotz vollständiger Kompatibilität grundsätzlich von der Schraube.

• Wasser öffnet und schließt bei gegenseitiger Verschiebung der geschliffenen Keramikplatten mit Einschnitten.
• Die Dichtheit zwischen dem Sitz des Mischerkörpers und den Platten wird durch eine ringförmige Gummi- oder Silikondichtung gewährleistet.

Unter normalen Betriebsbedingungen sind Keramikkästen viel haltbarer als Schraubkästen und halten Wasser immer perfekt. Ihre Funktionsstörungen hängen nur mit dem Abfall zusammen, der in die Plattenschnitte gefallen ist: Wenn sie versuchen, eine beträchtliche Kraft aufzubringen, werden entweder die Kanten der Kerbe oder die Vorsprünge, bei denen eine der Platten gedreht wird, wenn das Lamm (Kranhandgriff) ausgeschaltet wird, gespalten.

Die Anweisungen zur Fehlerbehebung in diesem Fall betreffen jedoch den Austausch des gesamten Achskastens. Keramikplatten sind nicht weit verbreitet.

Wichtig: Das Problem von Sand und Zunder in Rohren wird durch die Installation von Grobfiltern am Eingang der Wohnung endgültig gelöst.

Patrone

Das Schema seiner Arbeit unterscheidet sich vom Wirkprinzip der Keramikdose mit zwei Merkmalen:

1. Die bewegliche Platte dreht sich nicht um ihre Achse, sondern bewegt sich frei innerhalb der Ebene.
2. Die Nut ist nicht mit einer, sondern mit zwei Löchern in der unteren Keramikplatte verbunden - zur Zufuhr von kaltem und heißem Wasser.

Für die Verschiebung der Platte trifft der beweglich gelagerte Kunststoffhebel. Probleme mit dem Betrieb der Patrone ergeben sich in diesem Fall entweder aufgrund von Ablagerungen in den Rohren oder aufgrund einer übermßigen Kraft, die auf den Hebel ausgeübt wird. Vergessen Sie lieber die Angewohnheit, das Wasser mit einem scharfen Klatschen am Griff zu blockieren.

Was bricht in der Patrone ein:

• Der Kunststoffhebel, an dem die Schraube befestigt ist, befestigt den Griff.
• Die Kunststoffklemmen halten die obere Keramikplatte.
• Wenn Sie versuchen, eine Patrone, die mit Ablagerungen verklebt ist, zu schließen, können Sie die Platte selbst hacken.

Wie Keramikkranbuksa ändert sich die Patrone vollständig, wenn sie bricht.

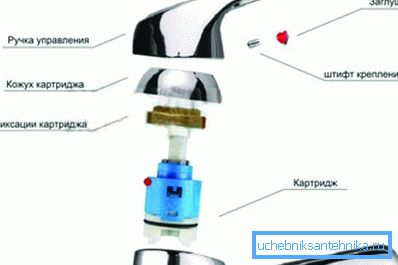

Wie kann man das machen?

1. Wir nehmen den in den Griff gepressten Kunststoffstopfen heraus.
2. Lösen Sie die darunter liegende Befestigungsschraube. Es kann einen flachen Kopf, einen Kreuzschlitzschraubendreher oder einen Sechskantkopf haben.
3. Schrauben Sie die Ziermutter aus dem Mischergehäuse. Natürlich ohne Werkzeug: Chrom lässt sich leicht brechen.
4. Bereits mit Hilfe eines verstellbaren oder Gabelschlüssels lösen wir die Messingmutter, mit der die Patrone befestigt ist, nehmen die Patrone selbst heraus und gehen zum Austausch in den Laden.

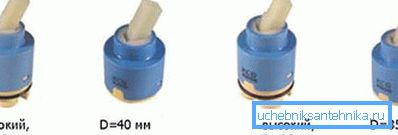

Bitte beachten Sie: Die Patronen haben eine Größe von 28, 35 und 46 Millimeter. Um beim Kauf nicht falsch zu sein, nehmen Sie eine Probe mit.

Vent

Die am häufigsten verwendeten Ventile in Wohnungen und Privathäusern sind:

• Ventil schrauben.
• Korkventil
• Kugelhähne
• Dreiwegeventile (Kork und Kugel).

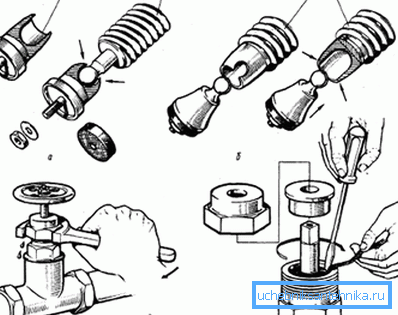

Schraube

Die Beschreibung des Geräts und die typischen Probleme der Schraube Kranbuks gelten uneingeschränkt für die Schraubenventile.

Unabhängig davon sind nur einige Punkte zu erwähnen:

• Der Raum unter dem Sattel wird normalerweise zu einer Tasche, in der sich verschiedene Ablagerungen ansammeln. Wenn der Druck in den Wasserhähnen stark gefallen ist - der Riser muss abgeschnitten werden, den Ventilkopf abschrauben und in seinen Körper sehen.
• In den 80er Jahren produzierte ein heimliches Unternehmen eine große Anzahl von Ventilen mit konischen Messingventilen. Wenn Sie versuchen, das Wasserventil zu schließen, klemmt es häufig fest; Wenn Sie den Schaft drehen, erbrechen Sie ihn wahrscheinlich aus dem verbleibenden Ventilsitz. Bei der ersten Gelegenheit ist es besser, das Ventil dieser Konstruktion zu ersetzen.
• Bei der Ventiltropfdichtung muss nicht immer gefüllt werden. Es reicht oft aus, das Lamm bis zum Anschlag abzuschrauben: Der Faden an der Stange drückt die Stopfbuchse durch die darunter befindliche Unterlegscheibe.

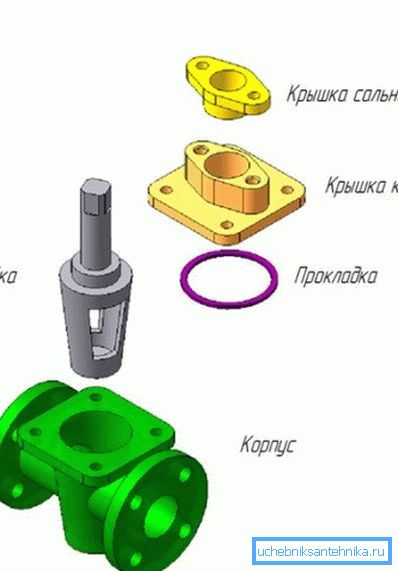

Kork

Wasser öffnet und schließt sich, indem der Korken mit einem Schlitz gedreht wird. Wasser wird in den Bodenflächen von Stecker und Gehäuse gehalten.

Das Fehlen von Lecks an der Stange wird auf zwei Arten bereitgestellt:

• Befestigen Sie den Korken mit einer Nuss auf dem Korkschaft am Körper.
• Drüsenverpackung

Das einzige Problem der Korkkonstruktion, das unabhängig eliminiert werden kann, ist das Leck der Drüse. Für die Verpackung muss das Wasser auf beiden Seiten des Ventils gespült werden. Andernfalls besteht immer die Wahrscheinlichkeit, dass der Stopfen, der nicht vom Dichtring festgehalten wird, bei der geringsten Verschiebung herausgedrückt wird.

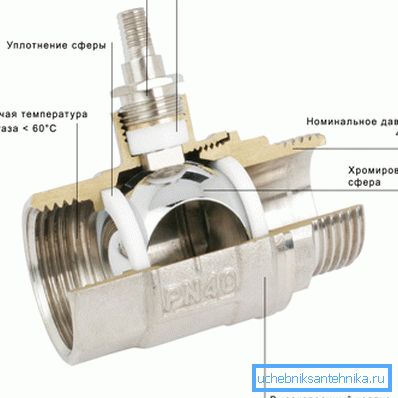

Ball

Wie funktioniert ein Kugelhahn - der zuverlässigste und haltbarste Vertreter von Ventilen?

Sein Gerät ähnelt einem Korkventil, jedoch mit einigen Konstruktionsänderungen.

• Kork ist eine Kugel mit perfekt behandelter Oberfläche.
• Die Dichtigkeit wird nicht durch das Überlappen des Körpers, sondern durch ein Paar Fluorkunststoff- oder Teflonringsättel erreicht.
• Der Stab ist mit einem Gummi- oder Polymerring abgedichtet.

Je nach Einsatzzweck kann die Kugelhahnvorrichtung erheblich variieren:

1. Der Körper kann zusammenklappbar (Fersen oder Gewinde) und vollständig geschweißt sein.
2. Der Zugang zur Rohrleitung kann ein Gewinde (innen oder außen), Flansche für Rohre oder Rohre zum Schweißen sein.
3. Die Sättel der Kugel können federbelastet sein, um ihren Verschleiß auszugleichen.

Merkwürdig: Manchmal bleibt absichtlich eine kleine Lücke zwischen Ball und Sattel. Die Kugel wird durch den Druck des Arbeitsmediums gegen den Sitz gedrückt.

Das einzige typische Problem von Kugelhähnen ist das Abfließen der Spindel, das durch Anziehen der Überwurfmutter oder durch Aufwickeln des FUM-Bands unterbunden wird.

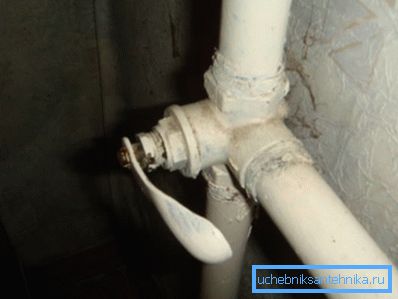

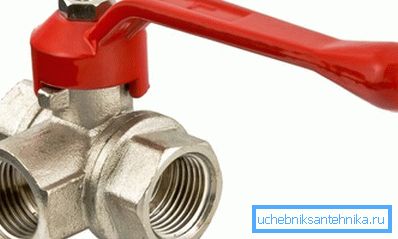

Drei weg

Was ist das Design und der Zweck des Dreiwegekrans? Der Zweck besteht darin, den Fluss des Arbeitsmediums zu einer der angeschlossenen Rohrleitungen umzuleiten. Beispielsweise kann ein Dreiwegeventil, das an der Verbindung der Versorgungsleitung mit dem Kühler und den Steckbrücken installiert ist, das Wärmemedium des Heizungssystems entweder durch die Brücke oder durch die Batterie leiten, wodurch der Heizungsgrad des Raums eingestellt wird.

Das Gerät eines Dreiwegeventils und seine typischen Fehler duplizieren das Gerät und die Fehler der Ventile der entsprechenden Typen vollständig. Der Unterschied besteht nur in der Anzahl der Klopfen und der Schnittform in einem Stau oder Ball.

Fazit

Wir hoffen, dass unser kurzer Ausflug in die Ventilvorrichtung dem Leser helfen wird, die meisten Fehler zu beseitigen. Das Video in diesem Artikel wird ihm wie immer zusätzliches thematisches Material bieten. Erfolge!
