Krantypen: mit der klassifizierung von ventilen vertraut

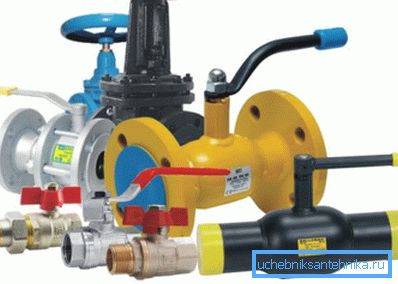

Welche Arten von Sanitärarmaturen werden derzeit verwendet? In dieser Veröffentlichung werden wir die Ventile kleiner und mittlerer Größe kennenlernen, die in Wasserversorgungs- und Heizungssystemen von Wohn- und Wohngebäuden verwendet werden.

Schieber

Sie werden in Aufzugs- und Wassermessgeräten sowie zum Abschalten bestimmter Abschnitte von großen Wasserversorgungs- und Heizkreisläufen eingesetzt. Typische Größen innerhalb des Hauses - ДУ50 - ДУ100.

Allerdings: In Aufzügen des Stalinok sind DU150-Ventile selten zu finden. Selbst größere Größen werden nur für Heizleitungen verwendet.

Das Wasser im Ventil wird durch ein Paar einzelner Wangen oder einen monolithischen Keil blockiert, der mit einer Schraubenstange in den Körper eingeleitet wird. Spiegel (O-Ringe) an den Wangen (Keil) und am Körper - Metall; Die Abdichtung wird durch starke Klemmflächen erreicht.

Materialien

Hier ist eine Liste der Materialien, die bei der Herstellung von Ventilen verwendet werden.

Ausführung

Schieber können klassifiziert werden:

• Durch die Sicherung der Wangen gegen Körperspiegel. Stahlventile werden in der Regel durch ein monolithisches Tor aus Gusseisen ergänzt - ein Keil zwischen zwei Wangen oder zwischen Wangen und Körper.
• Die Form des Griffs. Für Gusseisenprodukte zeichnet sich ein rundes Rad aus, für Stahl - senkrecht zum Stangengriff.
• Lagermobilität. Es kann aus dem Gehäuse gleiten, wenn es geöffnet ist, oder sich im Gehäuse befinden. Im letzteren Fall hat der Verschluss einen eigenen Faden.

Charakteristisch

Vorteile von Absperrschiebern:

1. Relativ niedriger hydraulischer Widerstand.
2. Kleine Baugröße (kleiner als das Schraubenventil mit dem gleichen Durchmesser).
3. Möglichkeit der Installation mit jeder Richtung des Wasserflusses.

Nachteile:

1. Das Bedürfnis nach periodischen Stopfbuchsen und Schleifen der Wangen, die Ablagerungen sammeln.
2. Signifikante Abmessungen in Richtung senkrecht zur Achse der Rohrleitung (der Verschluss fährt in das Gehäuse ein, erinnern Sie sich daran?).
3. Sehr mäßiger Verschluss des Verschlusses. Die Situation, in der kein Leck durch das Steuerventil in einem kreisförmigen Aufzugsknoten vorhanden ist, ist überhaupt blockiert - eher eine Ausnahme als die Regel.

Steckerventile

Das Wasser wird blockiert, indem der Korken auf den Körper gewickelt wird. Die Dichtheit wird durch das fast vollständige Fehlen eines Spaltes zwischen Stecker und Gehäuse gewährleistet. Materialien - Metalle mit einem relativ kleinen Reibungskoeffizienten, die nicht anfällig für Korrosion sind und an benachbarten Oberflächen haften bleiben: Gusseisen und Messing.

In Mehrfamilienhäusern werden Ventile von 15 - 40 mm Größe in großen Mengen eingesetzt.

Ausführung

In diesem Fall ist die Einteilung der Krane nach Typ auch aus mehreren Gründen möglich.

• Der Rumpf kann modular oder monolithisch sein.

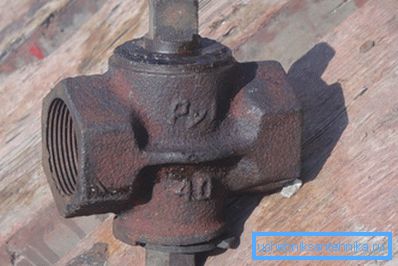

• Die Dichtheit des Schaftes des Rohres kann durch Stopfbuchsenpackung mit einer Klemmstopfbuchse oder durch die Kraft des Klemmens des Stopfens am Körper sichergestellt werden. Im letzteren Fall wird es von der Mutter am Schaft, die durch den Körper geht, angezogen.

• Das Ventil kann mit einem Griff ausgestattet sein oder mit einem Schlüssel überlappen.

Charakteristisch

Vorteile:

1. Der niedrige Preis ist mit der Einfachheit der Konstruktion des Krans verbunden.
2. Ein ausreichend breiter Durchgangskanal im Verkehr, so dass das Ventil keine Ablagerungen verstopfen kann.

Nachteile:

1. Bei Stopfkränen - ständiges Austreten der Stopfbuchse beim Schließen und Öffnen, beim Spannen von Kränen - besteht die Gefahr des Abreißens einer Auskleidung.

Hinweis: Um das Korkventil der Stopfbuchse mit seinen eigenen Händen zu füllen, muss die Rohrleitung auf beiden Seiten entleert werden. Andernfalls kann der gestörte Pfropfen an der Wasserfront aus dem Rumpf fliegen.

1. Der Kran musste umpositioniert werden.
2. Hoher hydraulischer Widerstand

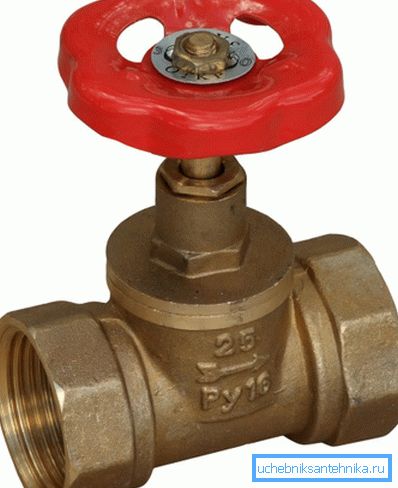

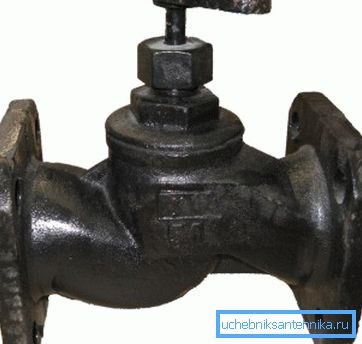

Ventil schrauben

Das bewegliche Ventil wird von einer Schraubenstange angetrieben. Er schließt das Wasser und klammert sich mit einem Durchgangsloch an den Sattel. Materialien - Gusseisen (derzeit werden hauptsächlich große Ventile hergestellt) und Messing.

Ausführung

Welche Arten von Hähnen mit einem beweglichen Ventil und einer Schraubenstange werden in Sanitärinstallationen verwendet:

• Das Ventil kann ganz aus Metall sein, mit einem polierten Spiegel oder mit einer Dichtung aus Gummi oder Paronit (wiederum Gummi, nur zäh und hitzebeständig).
• Das Ganzmetallventil kann wiederum einen flachen oder konischen Spiegel haben.

Achtung: Eine Vielzahl von Hähnen mit einem konischen Messingventil ist nach Meinung des Autors die Schaffung eines düsteren Genies, das als Klempner für Trunkenheit an Installateure geschickt wird. Das Ventil bleibt im Gehäuse stecken (und es steckt sehr oft fest), es kann nicht entfernt werden, ohne das Ventil vollständig zu entfernen. Die offensichtliche Anweisung ist, dieses Wunder feindlicher Ausrüstung unter keinen Umständen zu kaufen.

• Die Schaftdichtung kann mit einer Öldichtung oder einem oder zwei Gummiringen hergestellt werden.

Charakteristisch

Würde:

1. Einfach zu reparieren

Nachteile:

1. Die Notwendigkeit, die Stopfbuchse einzupacken, und das regelmäßige Austauschen der Dichtung (falls verfügbar).
2. Hoher hydraulischer Widerstand
3. Ständige Ansammlung von Müll unter dem Sattel.
4. Installation mit einer einzigen Wasserströmungsrichtung. Ein Gegenstromventil öffnet sich, wenn versucht wird, ein Ventil zu öffnen.

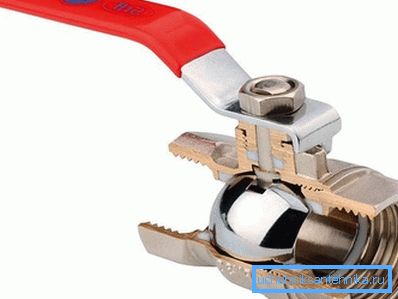

Kugelhähne

Alle Arten von Kugelhähnen sind eine tiefgreifende Arbeit an Fehlern bei der Konstruktion von Korkventilen.

Der Korken in ihnen ist eine Kugel mit einem Durchgangskanal, der dem Durchmesser der zu verbindenden Rohrleitung entspricht. Es ist mit zwei reibungsarmen Polymersitzringen abgedichtet. In der Regel versiegelt es den Stiel.

Materialien - Messing und (seltener) Edelstahl; Teflon oder Fluorkunststoff wirken als Dichtungsmittel. Größen - von DN50 bis DU500.

Ausführung

Verschiedene Arten von Kugelhähnen, die in haustechnischen Netzwerken verwendet werden, unterscheiden sich hauptsächlich in der Konstruktion und Form des Körpers.

• Die Rohrleitung kann mit einem Gewinde versehen, angeflanscht oder geschweißt sein.
• Der Körper kann zusammenklappbar sein (an den Fäden oder Fersen) oder vollständig geschweißt sein.
• Der Griff kann stationär oder abnehmbar sein, in Form eines Hebels oder Schmetterlings.
• Das Ventil kann mit einer beliebigen Armatur oder einem Grobfilter kombiniert werden.

Charakteristisch

Um es kurz zu sagen: Kugelhähne haben keine der oben genannten Nachteile. Funktionsstörungen sind äußerst selten und führen meistens dazu, dass die Dichtung, die sich nach mehreren hundert Öffnungs- und Schließzyklen um den Schaft entwickelt, vorgespannt werden muss.

Fazit

Wir hoffen, dass unser Material den Leser bei der Auswahl der Ventile unterstützt. Der Artikel scheint etwas voreingenommen zu sein; Sie basiert jedoch nur auf den Erfahrungen des Autors (siehe auch Artikel Kugelhahn 3: 4 - Gerät, Eigenschaften, Einbau).

Das Video in diesem Artikel enthält wie immer zusätzliche Informationen. Erfolge!
