Kran für heizkörper: kugel-, kegelgeräte, mayevsky-kran,

Wenn Sie vorhaben, Rohre oder Batterien selbst zu reparieren, müssen Sie unbedingt wissen, welche Hähne Sie an den Heizkörpern anbringen müssen. Das Vorhandensein eines richtig ausgewählten und effizient funktionierenden Absperrventils ermöglicht nicht nur das Trennen von Heizgeräten zur Reparatur und Wartung, sondern auch die Regulierung der Kühlmittelmenge, die in die Batterien gelangt.

In unserem Artikel werden wir darüber sprechen, welche Krane montiert werden können, und ihre wichtigsten Merkmale beschreiben.

Verriegelungsvorrichtungen

Ball

Kräne, die zur Installation in einem Raumheizungssystem verwendet werden, sollten in zwei Gruppen unterteilt werden: Abschalten und Steuern. Diese Aufteilung ist weitgehend beliebig, da Sie mit den Absperrventilen auch die Bewegung des Kühlmittels einstellen können. In diesem Fall ist die Einstellgenauigkeit natürlich recht gering, es ist jedoch möglich, die Batterie von der Wasserquelle zu trennen.

Die einfachsten und am häufigsten verwendeten Kranarten sind Kugel:

• Der Kugelhahn dient zum Abschalten des Kühlers. Durch seine Konstruktion kann das Gerät entweder in offener oder in geschlossener Position installiert werden, so dass die Einstellung ganz nach dem Prinzip "Es gibt Wärme - es gibt keine Wärme" erfolgt.

Beachten Sie! Prinzipiell kann das Ventil auch in einer Zwischenposition fixiert werden, dann steigt jedoch seine Verschleißrate aufgrund der Reibung von in Wasser suspendierten Partikeln gegen das Sperrelement um ein Vielfaches an. Daher ist es besser, dies nicht ohne extreme Notwendigkeit zu tun.

• Das Blockieren des Kühlmittelflusses wird aufgrund der Bewegung einer Metallkugel mit einem Loch koaxial zu einem Rohrabstand durchgeführt. Wenn Sie den Griff des Krans in Aktion drehen, kommt die Stange, die die Kugel innerhalb des Körpers dreht und das Loch darin mit dem Lumen des Rohrs verbindet.
• Kranteile werden in der Regel aus Stahl, Bronze oder Messing gefertigt. Fluorkunststoffdichtungen sorgen für die Abdichtung von Fugen und Verschlussteilen, die bei Bedarf mit den eigenen Händen ausgetauscht werden können.
• Der Zugang zum Kühler erfolgt entweder mit einer herkömmlichen Mutter oder mit Hilfe von "American".

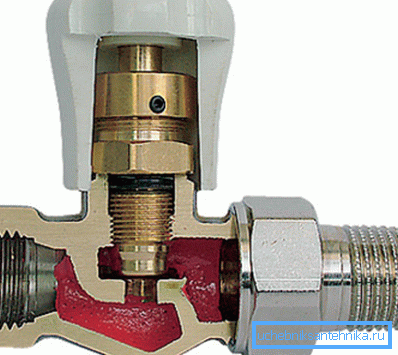

Konisch

Im Gegensatz zu Kugelhähnen ermöglichen Kegelventile eine reibungslosere Regelung des Kühlmittelflusses. Dies wird durch die Merkmale ihres Designs bereitgestellt:

• Das Verriegelungselement ist eine sich verjüngende Stange, auf deren Oberfläche der Faden aufgebracht ist.
• Wenn wir das Schwungrad drehen, bewegt sich der Stab entlang des Fadens und bewegt sich in der vertikalen Ebene.
• In der untersten Position überlappt sich das Lumen des Rohrs vollständig. Die Dichtheit der Überlappung wird durch elastische Polster gewährleistet, die in die Ringnuten des Schafts eingesetzt werden.
• Beim Anheben des Verriegelungsteils öffnen wir das Lumen und das Kühlmittel beginnt in den Kühler zu strömen.

Beachten Sie! Das Anpassen des Raumklimas kann nur ungefähr sein und die Warmwassermenge in jeder Batterie verringern oder erhöhen.

In der Praxis werden meistens Kegelhähne aus Bronze oder Messing für Heizkörper verwendet: Nur Systeme werden mit Polypropylen komplettiert, wobei einige Rohre auch aus Kunststoff bestehen. Dies ist auf die relativ geringe Festigkeit und Verschleißfestigkeit von Polymeren im Vergleich zu Rohrlegierungen zurückzuführen.

Auf der anderen Seite kosten Polypropylen-Armaturen für Heizkörper etwas weniger, daher können sie bei Haushaltsdefiziten verwendet werden.

Mayevskys Kranich

Wenn das Kühlmittel in das Heizungssystem eingefüllt wird, dringt Luft mit Wasser oder Frostschutzmittel in den Innenraum.

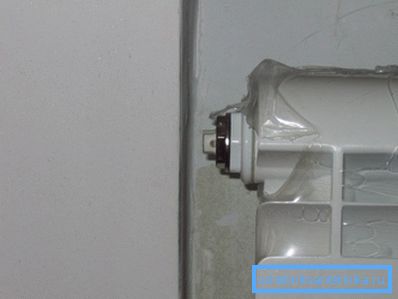

Um es zu entfernen, verwenden Sie spezielle Geräte - die sogenannten Mayevsky-Taps:

• Der Aufbau eines solchen Produkts ist recht einfach: Es basiert auf einer Verriegelungsstange, die in einem Gehäuse montiert ist, das mit einem Kühlerstecker verschraubt ist.
• Die Stange wird entweder mit einem Schraubendreher oder mit einem Spezialschlüssel in Bewegung gesetzt, wodurch das Lumen des Rohrs im Sattel geöffnet wird.

Beachten Sie! Wenn möglich, kaufen Sie Ventile für einen Schraubendreher, da Sie den Schlüssel regelmäßig verlieren, was nicht weiter verwunderlich ist - sie müssen ihn ein- oder zweimal im Jahr verwenden.

• Es sollte beachtet werden, dass die Kapazität eines solchen Krans gering ist, so dass Sie ihn beispielsweise nicht in den Ausgleichsbehälter stellen sollten: Sie müssen etwa eine Stunde die überschüssige Luft ablassen. In einer solchen Situation ist ein herkömmliches Ventil oder ein Wasserventil mit einem Auslauf nach oben besser geeignet.

Steuerventile

Funktionsprinzip

Der Einstellhahn am Heizkörper ist ein Gerät, mit dem Sie die Bewegung des Kühlmittels automatisch steuern können.

Das Design solcher Produkte ist ziemlich kompliziert, sie arbeiten jedoch auch wesentlich effizienter als Ventile für die manuelle Einstellung:

• Für die Wahrnehmung der Außentemperatur trifft der Balg - ein mit Flüssigkeit oder Gas gefüllter Behälter. Wenn die Temperatur steigt, dehnt sich der Balg aus und beeinflusst die Reglerbaugruppe.

Beachten Sie! Der Preis von mit Flüssigkeit und Gas gefüllten Geräten ist ungefähr gleich, aber die Merkmale der Arbeit sind unterschiedlich. Gasmodelle reagieren also schneller auf Temperaturänderungen und Flüssigkeitsmodelle vermitteln den Effekt genauer auf den Kühlmittelfluss.

• Der expandierte Balg drückt gegen die Ventilspindel, die nach unten fällt und den Ventilsattel allmählich schließt, durch den heißes Wasser in die Batterie gelangt.
• Beim Abkühlen wird die umgekehrte Situation beobachtet: Der Schaft steigt und das Lumen des Sattels dehnt sich aus.

Das Ausmaß der anfänglichen Kompression des Faltenbalgs stellen wir selbst ein, entweder durch Einstellen des gewünschten Temperaturwerts auf der Digitalanzeige oder durch Drehen des mechanischen Einstellknopfes. Es ist auch möglich, das Thermoventil mit externen Sensoren zu verbinden - in diesem Fall wird die Stangenbewegung nicht vom Faltenbalg, sondern vom Servoantrieb unter Einwirkung eines elektrischen oder hydraulischen Systems gesteuert.

Einbau des Thermostatventils

Unter Fachleuten wird die Frage, ob Armaturen an Heizkörpern angebracht werden müssen, praktisch nicht diskutiert. Selbst der Einbau eines einfachen Kugelhahns bietet eine Reihe von Vorteilen und die Verfügbarkeit eines hochwertigen Thermostats - und noch mehr. In der Anleitung wird jedoch empfohlen, bei der Installation solcher Geräte eine Reihe von Regeln zu beachten:

• Zunächst müssen Sie eine geeignete Modifikation des Ventils auswählen. Für Einrohrsysteme verwenden wir Produkte wie RTD-G, für Zweirohr - RTD-N.
• Zweitens prüfen wir vor dem Anbringen der Armaturen an den Kühlern die Richtung der Kühlmittelbewegung (durch den Pfeil auf dem Körper angegeben). Wenn wir verwirren, funktioniert das Gerät wie gewünscht, nur nicht so, wie wir es brauchen.
• Drittens positionieren wir den Thermostatkopf senkrecht zur Ebene der Batterie, so dass der Wärmefluss seinen Betrieb nicht beeinträchtigt.

Wie man Kühler mit Kränen reguliert, ist auch eine ziemlich einfache Frage:

• Nachdem wir das Ventil am Kühler installiert haben, überprüfen wir die Dichtheit und führen das Kühlmittel in das System ein.
• Stellen Sie die durchschnittliche Temperatur mit dem Griff oder dem Einstellrad ein..
• Nach etwa einer Stunde stellen wir die Ventileinstellung ein je nach Gefühl und Überprüfung mit dem Thermometer im Raum.
• Falls erforderlich, wiederholen Sie die Einstellung erneut., Dies ist jedoch normalerweise nicht erforderlich.

Danach ist es in der Regel erforderlich, den Betrieb des Geräts höchstens einmal im Monat zu stören - mit plötzlichen Änderungen der Außentemperatur.

Fazit

Es ist unmöglich zu sagen, welche Krane für Heizkörper besser sind. Manchmal reicht es aus, ein gewöhnliches Kugelventil in das System einzubetten, und manchmal ist es für ein angenehmes Mikroklima an jedem Kühler erforderlich, ein Thermostatventil zu installieren, das die Temperatur im automatischen Modus regelt.

Weitere Informationen zu den verwendeten Armaturentypen und ihrer Verwendung bei der Anordnung des Heizungssystems finden Sie, wenn Sie das Video in diesem Artikel sorgfältig lesen.
