Kran 11s41p: gerät, eigenschaften, vorteile
Was ist ein Kugelhahn 11s41p? Wie funktioniert das? Was sind die wichtigsten Spezifikationen? Wie gut ist dieses Ventil vor dem Hintergrund alternativer Lösungen? Versuchen wir, die Antworten zu finden.
Zwei in einem
Es lohnt sich, davon auszugehen, dass unter praktisch identischen Namen zwei Produkte hergestellt werden, die sich deutlich voneinander unterscheiden.
- Geben Sie den Namen dieses Artikels 11s41p - Flanschventil aus Stahl.
- Kugelhahn 11b41p - Messingventil mit Einbau auf Rohrgewinde.
Geflanschter Stahl
Das Produkt mit Flanschen und Stahlmantel ist für Rohrleitungen mit großen Durchmessern (DN 50 und höher) geeignet. Die Flanschverbindung ermöglicht die Montage und Demontage des Produkts in kürzester Zeit.
Außerdem ist der Einbau an den Flanschen auf einem geraden Abschnitt der Rohrleitung möglich, dessen Länge nur geringfügig länger ist als das Ventilelement. Zum Vergleich erfordert eine Rohrkupplung mit Demontagemöglichkeit die Installation eines Verstärkers, der die minimale Installationsgröße um mehr als das Doppelte erhöht.
Wir geben die technischen Eigenschaften des Kugelhahns 11s41p im Stahlgehäuse mit Flanschen an, die vom Standort eines Herstellers stammen.
Parameter | Bedeutung |
Die Größe der anzuschließenden Pipeline | DU50 - DU300 |
Arbeitsumgebungen | Technisches und Trinkwasser, Dampf, chemisch nicht aggressive Kühlmittel, Erdgas, Öl und seine Produkte |
Betriebstemperatur | -30 - +200 Grad Celsius |
Arbeitsdruck | 16 Atmosphären |
Körpermaterial | Stahl 20 |
Verschlusskugelmaterial | Edelstahl 20x13 |
Das Material der Dichtungssattelkugel | Fluorkunststoff F4K20 |
O-Ring-Material | Kautschuk IRP-1287 |
Griffabdeckung | Polyvinylchlorid |
Auf dem Flansch Stahl 11s41p nützlich, ein paar Dinge zu wissen.
- Große Produkte (in der Regel DN150 und höher) werden mit einem Getriebe komplettiert, wodurch der Schließ- und Öffnungsaufwand reduziert wird.
- Die Einbaulänge des Produkts entspricht der Einbaulänge des Stahlventils 30s41nzh, Dies ermöglicht den Austausch ohne Anpassung der Pipeline.
- Der Hersteller schätzt die Lebensdauer des Ventils auf 10 Jahre oder 2500 Schließzyklen - Öffnen.
- Der Großhandelspreis eines Produkts mit einem Reduzierer mit einer Größe von 300 mm beträgt fast 100.000 Rubel, ein Gewicht von 288 Kilogramm.
- Ventilkörper - zusammenklappbar. Seine Hälften sind mit Nüssen und Züchtern gekniffen.
Messingkupplung
Kugelhahn 11b41p scheint uns viel bekannter zu sein: er ist ein typischer Vertreter der Familie moderner Kugelhahnventile aus Messing, die massiv bei der Reparatur und Installation von Versorgungsunternehmen eingesetzt werden.
Parameter | Bedeutung |
Die Größe der anzuschließenden Pipeline | DU15 - DU100 |
Arbeitsumgebung | Wasser, Wasserdampf, Gas |
Masse des Ventils | 0,14 - 6,5 kg je nach Größe |
Gehäusevarianten | Kupplung Kupplung Kupplung |
Optionen handhaben | Hebel, Schmetterling |
Körpermaterial | Warmgepresstes Messing Lts400Sd |
Verschlusskugelmaterial | Messing verchromt |
Material Sättel, die Kugel verriegeln | Fluorkunststoff F4 |
Maximaler Arbeitsdruck | 16 Atmosphären |
Maximale Arbeitstemperatur | +150 С |
Wie bei der vorherigen Beschreibung lohnt es sich, einige Anmerkungen zu machen.
- In Geschäften können Sie in großen Mengen Kupplungen von 11b41p bis DN50 (einschließlich) treffen. Große Größen werden äußerst selten verwendet, da es schwierig ist, hermetische Schraubverbindungen mit beträchtlichen Durchmessern zu installieren.
- Die gelbe Griffmarkierung zeigt an, dass das Ventil für Gas ist. Rot - zum Heizen, für heißes und kaltes Wasser.
- Für Gas ist die Arbeitstemperatur auf einen Wert von +50 C begrenzt. Die Herstellerangaben beziehen sich weniger auf die tatsächliche Gefahr eines Gasaustritts bei höheren Temperaturen als auf die Wahrscheinlichkeit einer Explosion des Gas-Luft-Gemisches beim Erhitzen.
Gerät

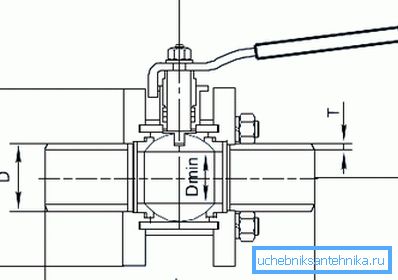

Trotz des unterschiedlichen Aussehens und der verwendeten Materialien in der Produktion werden die beiden Versionen des Ventils nach demselben Schema hergestellt. Der Verschluss wird durch Drehen des Griffs ausgeführt, die übertragene Stange auf der Kugel mit einem Durchgangsloch. Die Dichtigkeit wird durch Fluorkunststoff-Ringsitze gewährleistet - ein Polymer mit niedrigem Reibungskoeffizienten.
Vorteile

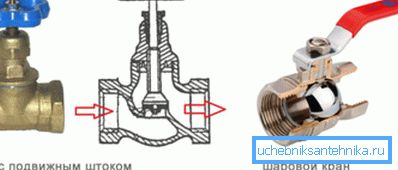

Wie sind Kugelhähne im Vergleich zu ihren Hauptkonkurrenten - Schrauben- und Kegelventilen - günstig?
- Im Gegensatz zu Schraubenventilen hat die Kugel einen viel geringeren hydraulischen Widerstand.
Nützlich: Das Wort "Full Hole" in der Beschreibung des Ventils bedeutet, dass sein kleinster Innendurchmesser dem Innendurchmesser der anzuschließenden Rohrleitung entspricht.
- Kugelhähne erfordern wenig Wartung. Zum Vergleich: Sowohl Schnecken- als auch Korkenkrane erfordern ein periodisches Packen der Drüse. Schraube erfordert zusätzlich den Austausch abgenutzter Dichtungen.
- Das Korkventil erfordert einen erheblichen Aufwand zur Neupositionierung des Korkens: Beim Drehen reibt der Metallkorken gegen das Metall des Gehäuses. Bei einem Kugelhahn in der Rolle eines Sattels wirkt, wie bereits erwähnt, Kunststoff mit einem niedrigen Reibungskoeffizienten.
- Das Schraubenventil muss strikt entlang des Pfeils am Gehäuse montiert werden. Der Gegenstrom kann das Ventil vollständig abreißen. Nicht nur das: Die Trennung des Ventils wird von einem hydraulischen Stoß begleitet, der die Gewinde- und Fitting-Rohrverbindungen des Engineeringsystems leicht brechen kann.
Der Kugelhahn (wie auch der Korken) des Ventils kann bei der Montage mit den eigenen Händen in jede beliebige Position gebracht werden.
- Schließlich sammelt das Gehäuse des Schraubenventils alle Verschmutzungen, die durch die HVS-, HWS- und Heizungssysteme gelangen. Unter dem Ventilsitzventil, das mindestens zehn Jahre lang betätigt wurde, finden sich immer Ablagerungen von Schlamm, Sand und Zunder. Allmählich reduzieren sie die Permeabilität der Pipeline auf null.
Der Kugelhahn hat einfach keine Taschen, in denen sich Schlacke ansammeln könnte.
Fazit
Wir hoffen, dass der Leser die Lösung, die wir mit der Werbung besprechen, nicht lobt. Der Autor teilte nur seine Erfahrungen mit verschiedenen Arten von Ventilen. Zusätzliche Informationen zur Verwendung des 11s41p-Krans enthalten ein Video in diesem Artikel. Erfolge!
