Kran 11b38bk und seine entfernten verwandten

In diesem Artikel müssen wir einige Hauskräne kennenlernen. Sie unterscheiden sich erheblich in Material und Design. Wir haben sie in einem einzigen Material zusammengefasst - einer alphanumerischen Bezeichnung.

Terminologie

Zunächst werden wir mit den grundlegenden Konzepten einer konstruktiven Ausführung von Toren vertraut gemacht.

• Schraube wird als Hahn bezeichnet, der Wasser durch Drehen einer Schraubenstange mit einem beweglichen Ventil am Ende blockiert. Das Ventil wird gegen den Sattel gedrückt und schließt das Loch darin.
• Kork Das Ventil blockiert die Rohrleitung, indem der konische Kern mit einem Durchgangsloch gedreht wird. Für diese Art von Ventilen ist eine relativ große Kraft erforderlich, um die Position des Stopfens zu verändern.

Beachten Sie! Größere Krane sind oft mit einem Schmiersystem ausgestattet, das die Reibung zwischen Stecker und Gehäuse verringert.

• Sharovy Der Kran unterscheidet sich vom Korken durch die Form eines Bolzens (eine Kugel anstelle eines Kegelstumpfes) und das Vorhandensein von Dichtsitzen aus einem Material mit einem niedrigen Reibungskoeffizienten - Fluorkunststoff oder Teflon.
• Drei weg Wasserhahn genannt, mit drei Auslässen für die Arbeitsumgebung. Abhängig von der Position des Verschlusses können sie verschiedene Konfigurationen bilden, die den Fluss in die richtige Richtung lenken.

Darf ich vorstellen?

Gate 11b38bk

Vor uns befindet sich ein Kork-Dreiwegeventil, das zum Einbau eines Druckmessers bestimmt ist. Preis - 130 - 200 Rubel, je nach Version. Körper und Korkmaterial - Messing.

Alle Krantypen 11b38bk - Spannung. Das bedeutet, dass das Ventil nur abgedichtet wird, indem der Stopfen mit einer Mutter am durchgehenden Schaft am Körper festgeklemmt wird. Stopfbuchse fehlt als Klasse.

Im Verkauf können Sie verschiedene Versionen des Krans finden:

1. Mit und ohne Griff.
2. Mit Gewinde DU15 und M20x1.5.

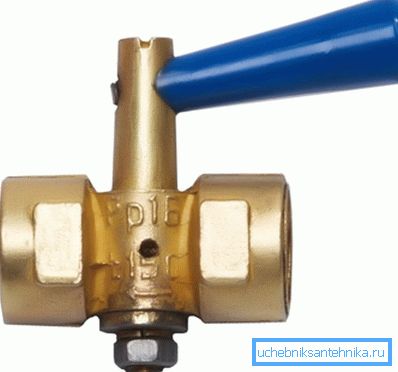

3. Mit einer Ablassöffnung zur Druckentlastung und einem Flansch zum Anschluss eines Prüfmanometers.

Gate 11ch38p

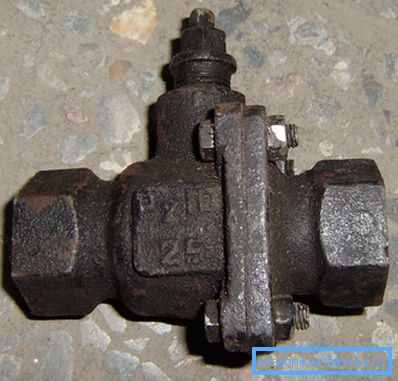

Crane 11ch38p - ein eher exotischer Hybridkugelhahn mit Gussgehäuse.

Wir präsentieren die Eigenschaften dieser Art von Produkten.

Über den Kran ist neugierig, ein paar Dinge zu erfahren.

• Die Hersteller bieten sie nur zum Kuppeln mit beidseitigen Rohrgewinden an.
• Die Dichtheit des Ventils gemäß GOST 9544 - 2005 entspricht der Klasse C. Praktisch bedeutet dies, dass das Ventil im geschlossenen Zustand legal legal vergiften kann. Für Kugelhähne ist dies im Allgemeinen nicht typisch.
• Die Stange befindet sich unter dem Griff, ist jedoch nicht im Kit enthalten.

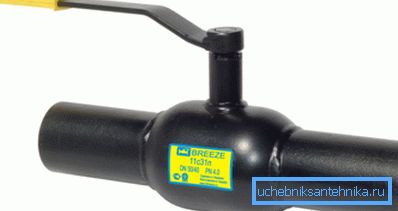

Gate 11s31p

Crane 11s31p bezieht sich auch auf den Ball, unterscheidet sich jedoch stark von seinem relativen 11ch38p.

Bitte beachten Sie: Um den Verschleiß der Ventilsitze auszugleichen, sind Tellerfedern aus Edelstahl darunter eingebaut.

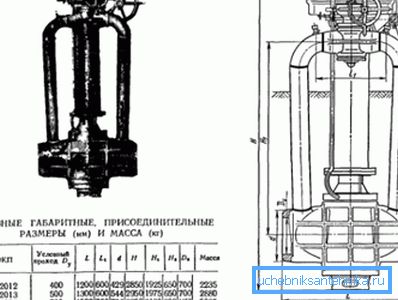

Gate 11s321bk

Crane 11s321bk - ein eher exotisches Korkventil für den Einsatz in Gasleitungen bei Umgebungstemperaturen von bis zu +70 Grad.

Die Abmessungen des Krans - DU400, DU500 und DU700; Gewicht - von zwei bis fünf Tonnen. Da es bei solchen Abmessungen offensichtlich unmöglich ist, den Kranstecker mit den eigenen Händen zu drehen, wird die Konstruktion durch ein Schneckengetriebe und ein Schmiersystem für den Stecker ergänzt. Rohrleitungsanschluss - geschweißt.

Neugierige Eigenschaften des Produkts:

• Der Kran ist streng senkrecht montiert. Diese Anleitung bezieht sich auf die Notwendigkeit einer regelmäßigen Wartung des Getriebes.
• Sein Körper ist mit einem Bypass ausgestattet, der den Druck auf beiden Seiten des Rohrs ausgleicht. Niederlassung wird mit eigenem Kran geliefert.
• Der Körper des Krans besteht aus Kohlenstoffstahl, der Korken aus Gusseisen.

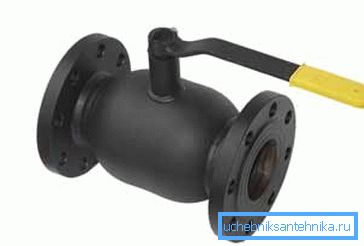

Gate 11s32p

Der 11s32p-Kran ist nahezu identisch mit dem bereits von uns getesteten 11s31p:

• Das Ventil ist als Kugelhahn mit Edelstahlventil und Fluorkunststoffdichtung ausgeführt.
• Größe - von 15 bis 300 Millimeter.
• Arbeitsdruck - 25 oder 40 Atmosphären.
• Der Körper besteht aus komplett geschweißtem Stahl.
• MTBF beträgt mindestens 7000 Zyklen.

Der Hauptunterschied besteht nur in der Art der Verbindung der Rohrleitung: In diesem Fall sind Flansche dafür vorgesehen. Sie bieten zum einen eine schnelle Demontage mit der Möglichkeit, das Ventil auszutauschen (und ohne die Leitung vollständig entleeren zu müssen); Auf der anderen Seite muss die Pipeline für einen Kran vorab angepasst werden.

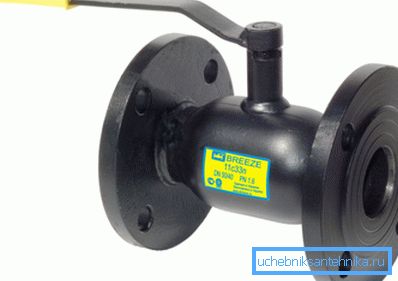

Gate 11s33p

Kugelhahn 11s33p - fast vollständige Wiederholung des vorherigen Produkts.

Es ist fast so, weil:

1. Seine Befestigungsgröße wird so eingestellt, dass sie den Abmessungen der Stahlklinke 30s41nzh entspricht. Mit dieser Funktion können Sie es anstelle des Ventils installieren, ohne die Rohrflansche zu verdauen.
2. Der Arbeitsdruck ist etwas geringer als der des Zwillings - nur 16 kgf / cm2.

Fazit

Natürlich haben wir im Rahmen dieses Artikels nur einen kleinen Teil der von der heimischen Industrie hergestellten Absperrventile betrachtet. Weitere Materialien finden Sie wie üblich im Video dieses Artikels. Erfolge!
