Kran 11b18bk: gerät, anwendung, probleme

In diesem Material müssen wir das Dreiwegekupplungsventil für das Druckmessgerät 11Б18БК untersuchen. Wir erfahren, wie dieses Element des Absperrventils angeordnet ist, woraus es besteht und wozu es verwendet wird. Außerdem werden die typischen Probleme des Ventils untersucht.

Gerät

Unser Held ist ein Korkspannventil. Das Umschalten zwischen den Betriebsarten erfolgt durch einen drehbaren konischen Stecker mit einem Durchgang darin. Drüse oder Siegel vollständig fehlen; Die Abdichtung sorgt nur für Schleifarbeiten in den Arbeitsflächen des Korkens und des Ventilkörpers.

Bitte beachten Sie: Das Ende des Steckers führt das Gehäuse durch und ist mit einem Gewinde versehen. Mit der Mutter, auf die eine Unterlegscheibe geschraubt ist, können Sie den Grad der Klemmung des Steckers am Körper einstellen. Die Erhöhung der Klemmung wird zur Beseitigung von Lecks verwendet.

Das Gatter 11B18BK wird in mehreren Ausführungsoptionen ausgegeben.

Zwei Fäden

In der einfachsten Version handelt es sich um ein normales Durchgangs-Kupplungsventil mit zwei Innengewinden.

Es gibt nur drei Optionen für die Größe der Rohrgewinde:

1. 1/2 Zoll (DU15) Rohrgewinde auf beiden Seiten.
2. Metrisches Gewinde M20x1,5 auf beiden Seiten.
3. Die Kombination von Rohr- und metrischen Gewinden.

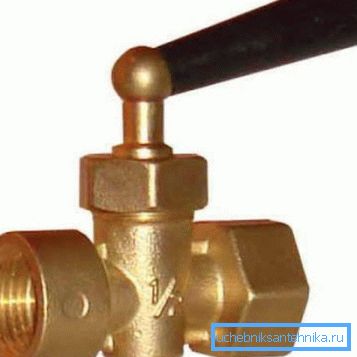

Zwei Fäden, Griff

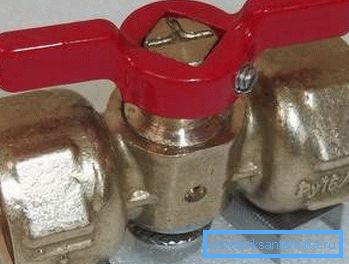

Der Unterschied zu dieser Leistung besteht nur darin, dass der Korken mit einem praktischen Griff geliefert wird. Andernfalls muss das Ventil mit einer Hupe oder (häufiger) mit einem Gasschlüssel geöffnet werden, was häufig zu einem Ausfall der Stirnflächen der Stange führt.

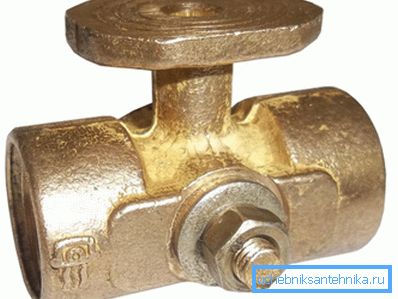

Zwei Gewinde, Flansch

In der Version mit Rohrflansch erscheint vor uns ein vollwertiger 3-Wege-Kran, der folgende Konfigurationen ermöglicht:

• Der Gewindeeinlass ist geschlossen.
• Der Einlass ist mit dem zweiten Gewinde verbunden.
• Der Einlass ist mit dem Flansch verbunden.
• Der Einlass ist mit dem Gewinde und dem Flansch verbunden.

Merkwürdig: Diese Leistung ist unter ihrem eigenen Namen zu finden - 11B38BK.

Zwei Gewinde, Flansch, Knopf

Die Konfiguration spricht für sich: Das Produkt mit einem Gewinde und einem Flansch ist mit einem Griff ausgestattet.

Eigenschaften

Hier sind die Hauptmerkmale des Ventils:

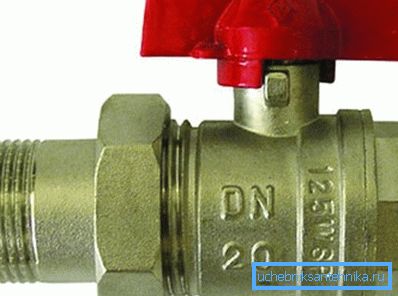

Nützlich: Größe und Arbeitsdruck sind normalerweise bei der Kennzeichnung von Ventilen vorhanden. Beispielsweise bedeutet die Inschrift DU15 RU16, dass wir ein Produkt mit einem bedingten Durchgang (ungefähr entsprechend dem Innendurchmesser des anzuschließenden Rohrs) von 15 mm und einem Arbeitsdruck von 16 Atmosphären haben.

Anwendung

Ein vernünftigster Einsatz eines Kupplungskegelventils ohne Flansch ist der Installateur an einem Heizungssteigrohr oder einem Steuerventil in einer Strecke, einem Wasserzähler oder einer Aufzugsbaugruppe. Die Installation als ein Absperrventil, das Riser oder Liner überlappt, wird ebenfalls praktiziert. Diese Praxis ist jedoch fehlerhaft. Die Gründe werden wir später erklären.

Die Version mit drei Durchgängen des Ventils mit Flansch wird ausschließlich verwendet - unter dem Manometer DU15 oder M20. Der Flansch dient zum Anschluss eines Referenzmanometers: Jedes Gerät muss regelmäßig kalibriert werden.

Probleme

Sie fließen direkt von der Ventilvorrichtung.

• Um die Position des Korkens zu verändern, bedarf es einiger Anstrengung. Ja, Messing ist ein Metall mit einem relativ niedrigen Reibungskoeffizienten und neigt nicht zum Anhaften oder zur Oxidation. Außerdem werden Ventile von Herstellern mit Schmierung geliefert. Nach Ansicht der Autorin endet der Versuch, ein Ventil, das lange Zeit nicht benutzt wurde, zu schließen oder zu öffnen, oft in einem gebrochenen Vorbau. Spannungsventile gegen die Stopfbuchse zeichnen sich durch eine maximale Kraft aus, die der Stopfen am Körper festklemmt, und dementsprechend einen maximalen Widerstand gegen seine Drehung. Ein starkes Lösen der Spannmutter führt zu Undichtigkeiten, und oft strömt kochendes Wasser unter den Korken.

• Ein Kratzer am Körper oder am Korken, ein Stück Schlacke dazwischen oder ein Sandkorn lassen das Ventil vergiften. Entweder leitet er das Arbeitsmedium im geschlossenen Zustand durch sich selbst in die Rohrleitung oder gibt, was viel häufiger vorkommt, einen Fluss zwischen dem Stopfen und dem Gehäuse. Wenn Sie versuchen, die Mutter am Schwanz des Korkens festzuziehen, wird fester Müll in relativ weiches Messing gepresst, wodurch die Bodenflächen beschädigt werden und der Öffnungswiderstand zunimmt. Ein Versuch, die Mutter festzuziehen, endet oft vollständig mit einem vollständig abgerissenen Schaft.

Es ist genau das letztere Problem, weshalb der Autor die Verwendung eines Spannkorkventils nur als Überdruckventil empfiehlt.

Eine Anleitung zum Reinigen des Ventils von Schlacke oder Sand ist einfach und offensichtlich: Lösen Sie einfach die Mutter am Schaft und entfernen Sie den Stopfen. Ein Problem: Dazu müssen Sie zunächst die Rohrleitung auf beiden Kranseiten komplett zurücksetzen. Falls der Heizungs-Riser ausgeschaltet wird, müssen Sie sowohl den Riser als auch die Füllung (dh den gesamten Kreislauf) neu einstellen.

Schlussfolgerungen:

• Das Ventil 11B18BK erfüllt seine Funktionen perfekt als Steuerung. Die Version ohne Flansch kann als Abfallhahn verwendet werden.

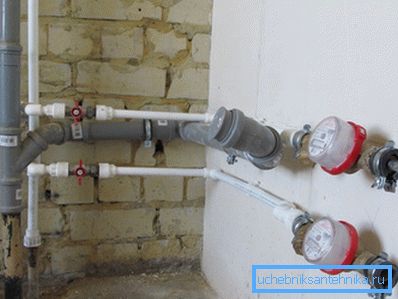

• Wenn Sie die Ventile selbst durch die Ventile installieren, sollten Sie keine besonderen Abenteuer suchen und bewährte Kugelhähne verwenden.

Fazit

Wir hoffen, dass unsere Empfehlungen dem Leser helfen, Fehler bei der Auswahl der Ausrüstung für ihre eigenen Projekte zu vermeiden. Das Video in diesem Artikel enthält wie üblich zusätzliche thematische Informationen. Erfolge!
