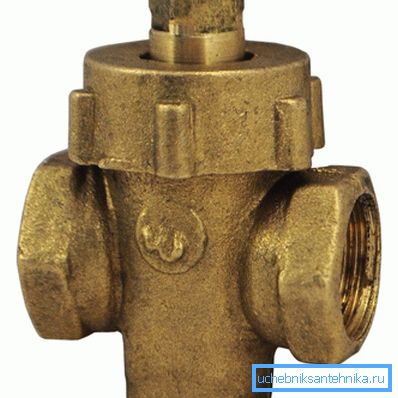

Wie funktioniert ein Kegelkran? Wo werden diese Produkte eingesetzt? Für was wird beispielsweise der Korkkran 11B6BK DU50 verwendet? Wie gut sind diese Armaturenelemente in Heizungs- und Wasserversorgungssystemen vor dem Hintergrund von Alternativen? Versuchen wir, diese Fragen zu beantworten.

Was ist das

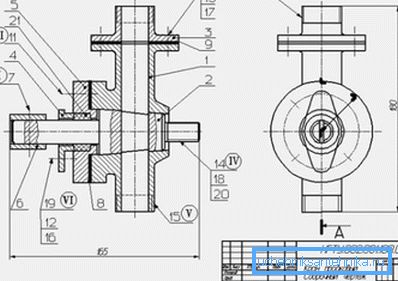

Schematische Darstellung und verwendete Materialien

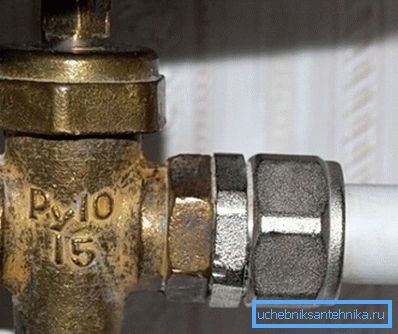

Dies ist der Name einer Verriegelungs- oder Regulierungsvorrichtung, deren Hauptelement ein Korken ist - hat die Form eines vollen oder abgestumpften Kegels mit einem Durchgangskanal und kommt mit allen Seitenflächen in Kontakt mit dem Körper. Die Undurchlässigkeit für Wasser, Luft, Gas oder andere von der Rohrleitung beförderte Medien wird durch das Fehlen eines Spaltes zwischen dem Stopfen und den Gehäusewänden gewährleistet.

Die Vorrichtung des Korkkrans impliziert eine beträchtliche Reibungsfläche und folglich eine beträchtliche Kraft, die zum Drehen erforderlich ist. Bei einem großen Rohrdurchmesser wird es offensichtlich unakzeptabel groß; Nicht nur das: Verklebende Oberflächen erhöhen den Widerstand weiter.

Deshalb werden bei der Herstellung von Korkkranen traditionell korrosionsbeständige Materialien mit einem niedrigen Reibungskoeffizienten - Gusseisen und Messing - verwendet.

Bitte beachten Sie: Aufgrund der Konstruktionsmerkmale und der geringen mechanischen Festigkeit der verwendeten Metalle überschreitet der Durchmesser von Korkkranen selten 100 mm und der Arbeitsdruck beträgt 16 Atmosphären.

Es gibt keine Regeln ohne Ausnahmen: Auf Wunsch kann ein Kork-Through-Ventil mit einem Durchmesser von bis zu 200 Millimetern in einem Stahlgehäuse zum Verkauf angeboten werden.

Die Ventile, die sich im Keller befinden, hat er jedoch wenig zu tun:

• Um die Drehung des Rohres zu erleichtern, wird ein Getriebe mit einem Lenkrad verwendet.
• Der Korken ist immer noch aus Gusseisen: Wenn zwei Stahlelemente aneinander befestigt sind, hilft das Getriebe nicht, sie zu brechen.

Gehäuse abdichten

Da das Ventil die Bewegung von Wasser oder Gas in der Rohrleitung blockiert, ist es leicht zu verstehen. Und wie wird sichergestellt, dass keine Leckagen in der Umgebung vorhanden sind?

Spannung

Der Stopfen geht durch den Ventilkörper hindurch. Ihr Gewindeschaft drückt beim Anziehen der aufgeschraubten Mutter die Kappe mit erheblicher Kraft gegen das Gehäuse. Das Fehlen eines Spaltes garantiert das Fehlen von Leckagen sowohl durch das Ventil durch die Rohrleitung als auch in die Außenumgebung.

Merkwürdig: Wenn das Ventil arbeitet, verbessert sich die Qualität der Schleifflächen mit der Zeit.

Frühling

Das Gaskorkenkegelventil, das in den meisten russischen Wohnungen auf dem Gasherd zu sehen ist, ist etwas anders angeordnet: Der Korken wird mit einer Feder gegen den Körper gedrückt, nicht mit einer Nuss. Eine kleine Klemmkraft in Verbindung mit Schmierung sorgt für eine moderate Kraft, um den Stopper zu drehen. Der maximale Arbeitsdruck der Struktur ist jedoch mehr als gering.

Drüse

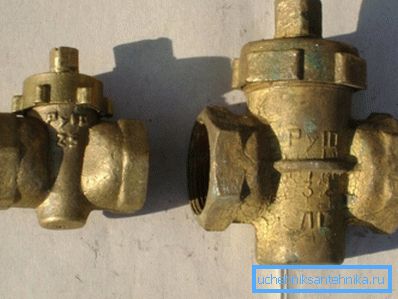

Schließlich wurde in großem Umfang ein Kork- und Drüsenventil für die Heizung und Wasserversorgung verwendet: Die Stopfbuchsenpackung um den Stiel stellte sicher, dass keine Lecks auftraten. In der Regel wurde geflochtene Graphitdrüse verwendet.

Die Art und Weise, wie die Packung geklemmt wurde, hing normalerweise vom Ventilmaterial ab:

• Messingprodukte verwendeten Crimpmutter.
• Ein gusseiserner Kran aus Kork benutzte oft ein Paar Bolzen, um die Stopfbuchse an die Gehäuselaschen zu drücken, um die Stopfbuchse zu crimpen.

Möglichkeiten, den Körper mit der Rohrleitung zu verbinden

Es gibt eigentlich nur zwei davon:

• Flansch. Angrenzende Flansche werden von vier bis acht Schrauben angezogen; Die Dichtheit wird durch eine Paronit- oder Gummidichtung gewährleistet.
• Gewinde oder Kupplung. Zur Versiegelung werden Flachs und künstliche Dichtungsmaterialien verwendet.

Abhängig vom Nenndurchmesser der Verbindungsleitung wird die Fernbedienung (bedingter Durchgang) des Ventils angezeigt. Inländische Dokumentation verwendet das metrische System. Die Fernbedienung entspricht ungefähr dem Innendurchmesser der Rohrleitung in Millimetern. Importierte Waren werden häufiger in Zoll angegeben:

Anwendung

Wir geben einige Beispiele für den Einsatz von Korkkranen in ihren verschiedenen Ausführungen.

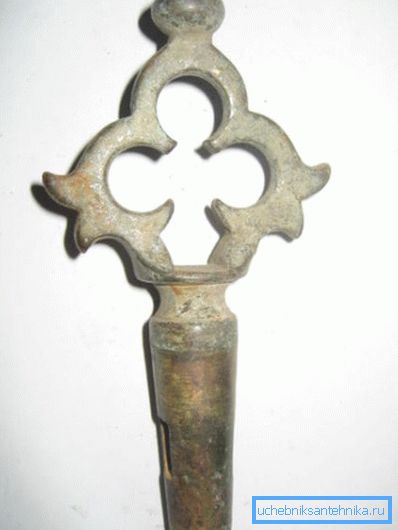

• Das offensichtlichste Beispiel ist der Samowar-Hahn. Der Korken wird nur durch sein Eigengewicht im Körper des Krans gehalten.

• Mischer im sowjetischen Stil mit einem Hebelschalter waren nicht sehr bequem zu bedienen und flossen oft; aber sie waren praktisch nicht zu töten. Einen Hebel oder Korken zu brechen war keine triviale Aufgabe.

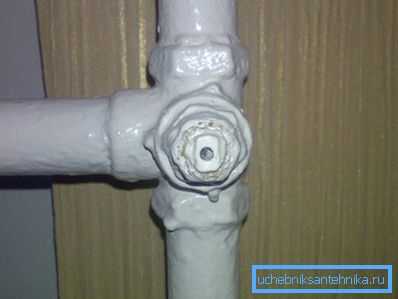

• Dreiwegeventile wurden verwendet, um die Temperatur in den Wohnungen einzustellen: Je nach Position gestatteten sie den Kühlmittelstrom durch die Batterie, durch eine Steckbrücke oder blockierten sie vollständig.

Übrigens: Die letzte Funktion des Krans war der Grund für den heftigen Hass der Mechaniker, die die von Chruschtschow errichteten Wohnsiedlungen bedienen. Es war nicht sofort möglich herauszufinden, welcher der Mieter der Steigleitung den Wasserhahn blockierte.

• Wir haben bereits Gaskrane des sowjetischen Typs erwähnt. Das damals weit verbreitete Korkventil vor dem Hintergrund der Schraube wirkte wirklich viel zuverlässiger und garantierte keine Lecks.
• Schließlich war die Kork-Stopfbuchse zusammen mit dem Schraubenventil in den 60er und 80er Jahren des letzten Jahrhunderts das häufigste Element der Ventile von Heizungs- und Wasserversorgungssystemen. Dort wurde insbesondere das zu Beginn unseres Materials erwähnte 11B6BK DU50-Ventil massiv eingesetzt: Es wurde auf dem Einbau von Warmwasserversorgung und Heizung in den Aufzugsknoten montiert.

Stärken und Schwächen

Wie sehen Korkhähne im Vergleich zu Sanitär-Alternativen aus?

Beginnen wir mit einem Lob in ihrer Adresse.

Pros

• Im Gegensatz zu Schraubenventilen müssen sie nicht in Richtung des Wasserflusses ausgerichtet sein. Das Spaltventil droht nicht einfach wegen dessen Mangel.
• Ein gerader und breiter Durchgangskanal in einem Stau erzeugt - im Gegensatz zu den Wickelkanälen in einem Schraubenventil - einen eher moderaten hydraulischen Widerstand.
• Aus demselben Grund verstopfen Korkventile niemals mit Zunder, Sand und Rost. Müll hat einfach keinen Platz, um darin zu bleiben.
• Von modernen Kugelhähnen unterscheidet sich Kork vorteilhaft durch eine höhere Temperaturbeständigkeit.

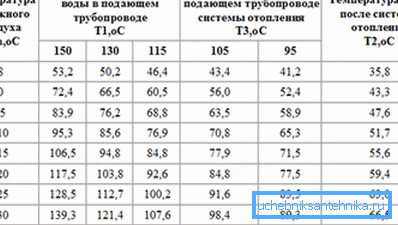

Übrigens: 150 ° C, Maximalwerte für einen Kugelhahn, sind die Temperaturgrenzen in der Zuleitung der Heizungshauptleitung an der Spitze der Winterkälte. Höhere Werte sind nur bei Dampfheizsystemen erreichbar, die derzeit nur in wenigen Industrieunternehmen eingesetzt werden.

Cons

Die Erfahrung des Autors mit Korkventilen in Heizungs- und Wasserversorgungssystemen macht es möglich, die folgenden Hauptbeschwerden zu formulieren:

• Und Gusseisen- und Messingventile mit langem Leerlauf. Um sie nach fünf Jahren Inaktivität wenden zu können, ist eine Anstrengung erforderlich, die den Faden am Sgon reißen kann.
• Nach der berüchtigten Inaktivitätsphase führt die geringste Ventilumdrehung zum Austreten von Wasser durch die Drüse. Ja, das ist ein Problem, das bei allen Produkten mit Stopfbuchse auftritt. Im Falle eines Schraubenventils wird es jedoch durch seine vollständige Öffnung gelöst. Hier müssen Sie die Drüse wieder füllen.
• Übrigens, über die Drüse: Sie können sie nur füllen, indem Sie zuerst Wasser blockieren und fallen lassen. Was ist der Grund für den Unterricht? Wenn Sie das Ventil unter Druck öffnen, wird der veränderte Stopfen wahrscheinlich vor dem Wasserfluss in Ihr Gesicht fliegen. Am besten kalt, im schlimmsten Fall heiß.

Zum Vergleich: das Ventil mit den geschliffenen Wangen, um die Füllung mit den eigenen Händen gerade genug zu verstopfen.

• Das Dichtungsventil muss vor dem Öffnen oder Schließen gelöst werden, was mit Wasserleckagen einhergeht. Besonders berührend, wenn Sie sich unter dem Ventil befinden. Wenn Sie die Spannmutter nicht lösen, besteht die Möglichkeit, dass der Faden vom Korken abgerissen wird.
• Die Stange zum Drehen muss mit einem verstellbaren Hupen- oder (meistens) Gasschlüssel genommen werden. Infolgedessen sind häufig verwendete Krane leicht an dem abgerundeten, wenn nicht praktisch nicht vorhandenen, oberhalb des Stangenbestandes zu erkennen.
• Trotzdem ist der Preis für das Korkventil nicht niedriger und oft höher als das gleich große Kugelgegenstück.

Fazit

Die Ergebnisse sind eher enttäuschend. Das veraltete Design hat bereits den Kampf um den Markt für Klempner-Kommunikationssysteme verloren und kann nur in hoch spezialisierten industriellen Pipelines verwendet werden.

In Häusern, in denen sich unter dem Kühler ein Dreiwege-Korkventil befindet, können wir nur empfehlen, die Versorgungsleitungen so bald wie möglich auszutauschen.

Wie immer kann der Leser in dem Video in diesem Artikel zusätzliche thematische Informationen finden. Erfolge!
