Kanalisationsschächte aus kunststoff: design- und

Abwasserrohre aus Beton und Kunststoff dienen als Zugang zu den Rohrleitungen, um diese zu überprüfen, zu verhindern und zu reparieren. Die Wahl der einen oder anderen Option bei der Gestaltung eines Abwassersystems wird durch die Besonderheiten des Betriebs, die finanziellen Möglichkeiten und eine Reihe anderer Faktoren bestimmt.

Im Folgenden betrachten wir detailliert die Kunststoffprodukte und achten auf die Eigenschaften ihrer Installation.

Zweck von Brunnen

Wie oben erwähnt, besteht die Hauptfunktion eines Abwasserschachtes darin, den Zugang zur Pipeline ohne Aushub zu ermöglichen.

Dabei werden je nach Standort dieses Teils folgende Gruppen unterschieden:

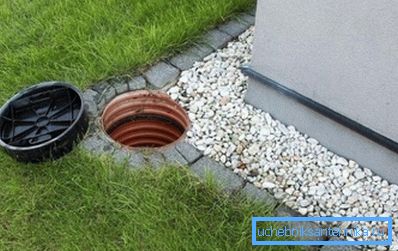

• Bei Inspektionen handelt es sich um dieselbe Revision. Sie werden in bestimmten Abständen auf flachen Abschnitten der Pipeline installiert. Die Hauptfunktion der Mannlöcher besteht darin, eine Überwachung des Rohrzustands zu ermöglichen und gegebenenfalls den Ort der Verstopfung zu bestimmen. Die Montage der Inspektionspunkte für Autobahnen mit einem Durchmesser von bis zu 110 mm beträgt 20 Meter und bis zu 150 mm - 35-40 Meter.
• Schwenken Wie der Name schon sagt, werden sie in Bereichen montiert, in denen sich das Abwasserrohr dreht. Es ist unmöglich, auf sie zu verzichten, da in den Kurven die Strömungsgeschwindigkeit abnimmt und das Staurisiko steigt.
• Knoten Geben Sie die Kreuzung mehrerer Autobahnen an. Am häufigsten in der Industrie verwendet, da im privaten Bau solche Situationen selten sind.
• Delta Dient zur Gestaltung der Verbindung von zwei Rohren, die auf verschiedenen Höhen angeordnet sind.

Beachten Sie! Um zu sparen, müssen Sie multifunktionale Systeme ausrüsten, die beispielsweise einen Wendepunkt mit einem Revisionsort kombinieren. In diesem Fall sind die Gesamtkosten des Systems etwas niedriger.

Laut behördlichen Unterlagen müssen solche Strukturen installiert werden:

• Auf den Abschnitten der Runde.
• Beim Verbinden mehrerer Rohre oder an der Stelle, an der das Rohr mit der Hauptleitung verbunden wird.
• Anstelle des Durchmessers oder der Neigung des Rohrs.

Wie Sie sehen, ist der Einsatzbereich dieser Teile recht groß. Im Folgenden werden wir versuchen, alle Nuancen ihres Designs zu verstehen.

Kunststoffprodukte

Materialien

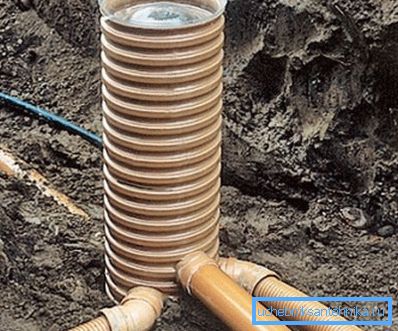

Wie bereits erwähnt, können Brunnen für Kanalnetze sowohl aus Stahlbeton als auch aus Kunststoff hergestellt werden. Gleichzeitig waren Polymerprodukte in letzter Zeit am beliebtesten.

Solche Konstruktionen kamen vor etwa 20 Jahren auf den modernen Markt. Bis heute haben sie Beton in etwa 40% der europäischen Kanalnetze ersetzt. Wir haben diese Zahl deutlich niedriger (hoffentlich vorerst), aber der Anteil der Inspektionsschächte aus Kunststoff steigt allmählich.

Die folgenden synthetischen Materialien können zur Herstellung dieser Teile verwendet werden:

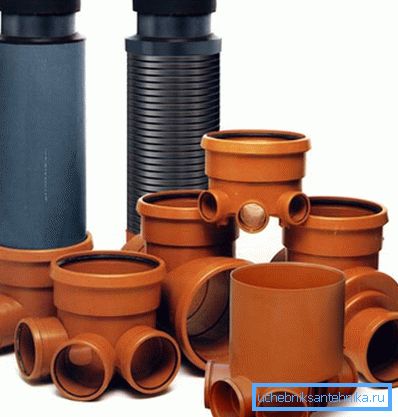

• Polyvinylchlorid. Unterschiedliche Haltbarkeit, brüchig bei starker Temperaturabnahme.
• Polyethylen. Es ist elastisch, überträgt jedoch lange statische Belastungen schlecht und verliert die Haltbarkeit in Kurven.
• Polypropylen. Verfügt über hohe operative Strukturen, jedoch wirkt der hohe Preis als limitierender Faktor beim Vertrieb dieser Produkte.

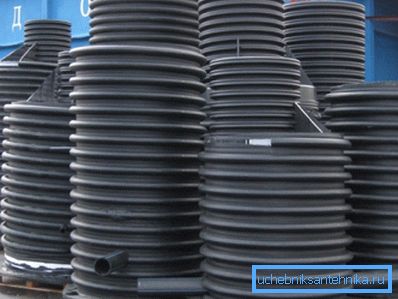

In letzter Zeit haben auch Systeme, die auf kombinierten Materialien und Vorrichtungen basieren, bei denen Rohre mit großem Durchmesser als tragende Elemente dienen, an Popularität gewonnen. Ein Beispiel sind die Kunststoffschächte von KORSIS, deren Wellschalen für eine hervorragende Tragfähigkeit sorgen.

Designmerkmale

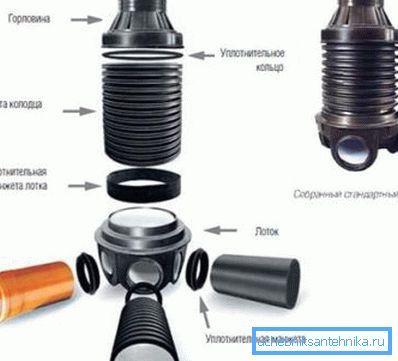

Ein typischer Brunnen besteht nur aus wenigen Teilen:

• Der Hals, der bündig mit der Erdoberfläche montiert ist. Normalerweise wird der Hals mit Befestigungselementen zur Befestigung der Luke geliefert. (Siehe auch den Artikel Merkmale Kunststoffschacht für den Brunnen.)
• Meiner, der den Hals mit dem Boden verbindet, dem Arbeitsteil.
• Tablett, in dem die Verbindung Rohre ausgeführt wird.

Zu den Designschemata gibt es auch einige.

Zu den am häufigsten anzutreffenden Strukturelementen gehören folgende:

• Teleskoprohr, frei beweglich relativ zum Schaft. Wenn Sie die Luke mit einem Teleskop mit Sattel montieren, können Sie den Schacht bis zur gewünschten Tiefe montieren, um die Positionierung der Teile zu erleichtern.
• Der konische Teil verbindet das Tablett mit dem Schaft oder dem Hals. Durch die Verwendung von konischen Adaptern können Sie große Tabletts unter Standardluken montieren.
• Der Schachtkörper kann entweder massiv sein (dann wird ein Rohr für seine Herstellung verwendet) oder zusammengebaut. Vorgefertigte Strukturen bestehen aus Ringen, die während der Montagephase hermetisch miteinander verbunden sind.

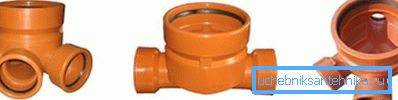

• Der Boden des Tabletts wird oft mit einem Kinet kombiniert - einem speziellen Splitter für mehrere Rohre. Kinetta muss abhängig von der Konfiguration des Kanalnetzes ausgewählt werden, damit wir keine freien Verbindungen haben.

Produktvorteile

Die oben beschriebenen Konstruktionen haben eine Reihe von Vorteilen, die es ihnen ermöglichen, Betonprodukte mit einem ähnlichen Zweck allmählich vom Markt zu verdrängen.

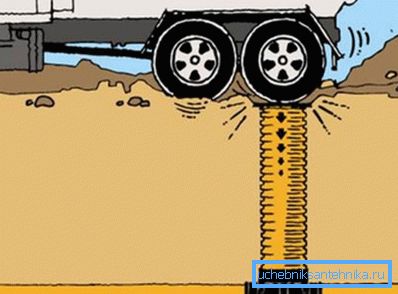

• Der Koffer hat eine hohe mechanische Festigkeit.
• Die Wände von Rohren und Schalen sind gegen chemisch aktive Substanzen beständig.
• Das Design des Halses, der Wellen und der Kineta ermöglicht es, mit minimalen Arbeitskosten fast feste Verbindungen zu realisieren.
• Die Verwendung von Kunststoff als Hauptmaterial sowie die Verwendung von gewellten Rohren zur Herstellung von Lagerelementen ermöglicht die Konstruktion von Strukturen mit verschiedenen Formen und Größen.

• Eine relativ kleine Produktmasse erleichtert die Installation erheblich.

Installationstechnik

Wenn Sie sich für Kunststoff entschieden haben und einen Brunnen gekauft haben, dessen Abmessungen Ihren Aufgaben entsprechen, können Sie ihn selbst installieren.

Der Algorithmus der Aktionen ist in diesem Fall wie folgt:

• Zunächst graben wir eine Grube, deren Tiefe um 30 cm höher ist als die Höhe des Brunnens.

Tipp! Es ist notwendig, die Tiefe so zu wählen, dass die verlegten Pipelines ohne Höhenunterschied in das Kinet gelangen. Es ist besser, dies in der Entwurfsphase des gesamten Systems zu tun.

• Der Boden der Grube ist sorgfältig ausgerichtet. Gießen Sie eine mit Sand vermischte Sandschicht auf die ebene Fläche. Die Schichtstärke nach dem Stopfen sollte bis zu 20 cm betragen.
• Gießen Sie einen Betonestrich über das Sandkissen. Die Dicke des Estrichs beträgt 50 bis 100 mm.

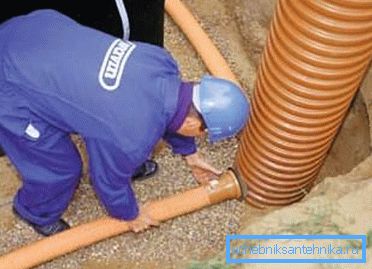

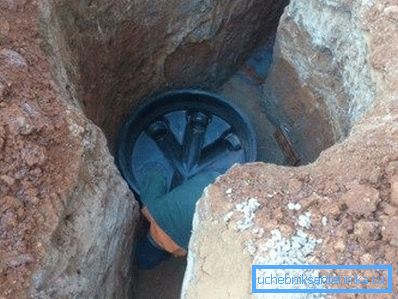

• Nachdem der Beton getrocknet ist, installieren wir den Boden des Schachts oder ein Tablett mit einem Kinet. Wir befestigen Rohre an der Achse und stellen die Dichtheit aller Verbindungen mit Gummikupplungen sicher.

• Wenn nötig, den Hals auf das gewünschte Maß einstellen. In der Regel wird das Material mit einer herkömmlichen Säge gut geschnitten.

Tipp! Das Schneiden sollte in der Mittellinie der vorstehenden Rippe des Wellrohrs erfolgen.

• Wir verbinden den Boden mit dem vertikalen Teil (Teleskoprohr oder Wellhals) und dichten die Verbindung mit Silikon ab. Von oben legen wir einen Rand und eine Abdeckung der Luke fest. (Siehe auch den Artikel Kunststoffdeckel: Installation.)

Als nächstes müssen wir die Lücke zwischen den Grubenwänden und dem Brunnen selbst füllen. Die Anleitung empfiehlt, die Füllschicht Schicht für Schicht, Sand und Kies unter Zusatz von Ton durchzuführen.

Fazit

Kanalrohre aus Kunststoff sind ein kompletter Ersatz für traditionelle Betonkonstruktionen. Darüber hinaus übertreffen sie in einer Reihe von Parametern (Dauerhaftigkeit, einfache Installation usw.) Systeme aus Stahlbetonringen erheblich. Sie können diese Produkte im Detail studieren, indem Sie das Video in diesem Artikel anzeigen.
