Kanalbrunnen - typen und merkmale der bedienung

Was ist ein Abwasserkanal, zu welchen Zwecken wird es verwendet und was sollte bei der Auswahl beachtet werden? Diese Fragen sind bis heute relevant, denn ohne ein vollwertiges System zur Entsorgung von Abwasser und Abfällen kann der Komfort eines Landhausaufenthalts nicht in Betracht gezogen werden.

Um das externe Abwasser auf dem Land oder in der Hütte unterschiedlich effizient und zuverlässig zu gestalten, muss es nicht nur ordnungsgemäß installiert, sondern auch richtig ausgewählt werden. In diesem Artikel werden wir uns ansehen, was ein Abwasserkanal ist, der auf der Grundlage von Betonringen gebaut wurde.

Die Wahl einer solchen Konstruktion ist kein Zufall, denn trotz der Tatsache, dass Polymer- und Kunststoffanaloga auf dem Markt erscheinen, ist es die Stahlbetonkonstruktion, die überall im Land installiert wird.

Einstufung nach Verwendungszweck

Der Abwasserschacht dient zum Organisieren von Umlenkungen, Rohrschwankungen und anderen Elementen des Abwassersystems.

Entsprechend dem Zweck werden die Wells in folgende Typen unterteilt:

• Besichtigung;
• Waschen;
• kumulativ (Senkgruben);
• Differenzdruck;
• Kontrolle;
• regen
• Sonderzweck.

Lassen Sie uns jeden der aufgelisteten Typen genauer betrachten.

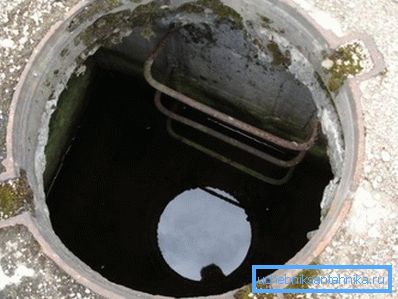

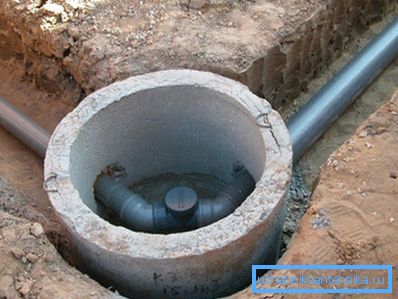

1. Inspektionsschächte Wird im längsten Teil der Pipeline installiert, und wenn der Pegel aufgrund der Merkmale der Bodenentlastung und beim Wenden des Systems abfällt.

Durch diese Einrichtung können Sie die Rohrleitung auf Verstopfung prüfen und gegebenenfalls reinigen.

1. Gut waschen Es ist am höchsten Punkt des Netzwerks montiert und dient zum Routine-Spülen der Pipeline

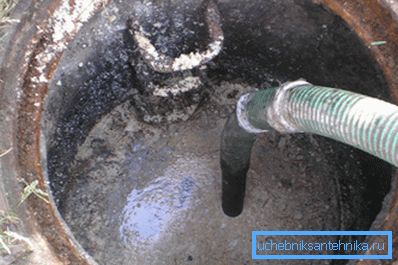

2. Das Volumen des Abwassersammeltischs verwendet, um Abfälle zu sammeln. Installationsanweisungen für diese Einrichtung sind wie folgt:

• Der Abwasserspeicher sollte sich in dem an das Haus angrenzenden Gebiet befinden.
• Die Konstruktion sollte weiter 10 Meter von der Wasserversorgung und weitere 20 Meter vom Wassereinlassschacht oder Brunnen entfernt sein.

• Die Entfernung vom Sumpf zum Haus oder anderen Wohngebäuden sollte 10 Meter betragen. Diese Anforderung soll die Wahrscheinlichkeit einer Überflutung und Zerstörung des Fundaments des Hauses und der Nebengebäude in Notsituationen beseitigen.
• Der Abstand vom Bauwerk zum Zaun auf dem Gelände sollte mindestens 1 Meter betragen.
• Die Berechnung des Volumens des Kanalbrunnens wird abhängig von der durchschnittlichen Abfallrate und der Grundwassertiefe bestimmt.

1. Gut fallen lassen es wird auf Abschnitten der Pipeline mit starkem Pegelabfall angewendet. Hauptzweck der Anlage ist die Sicherstellung der Abflussmenge des Abwasserstroms.

Die Höhe des Well-Differentialtyps beträgt nicht mehr als 4 Meter. Diese Einschränkung erklärt sich aus der Notwendigkeit des sparsamen Effekts von fallendem Wasser, da ein seit Jahren aus einer größeren Höhe fallendes Wasser zur Zerstörung der gesamten Struktur führen kann.

1. Kontrolle gut wie beabsichtigt ähnlich wie das betrachtende Gegenstück. Der einzige Unterschied besteht darin, dass es am Standort der Vereinigung von zwei oder mehr Netzwerken installiert ist. Solche Konstruktionen sind auch beim Übergang von einer Rohrdicke zu einer anderen relevant.

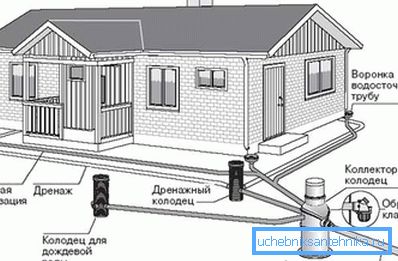

2. Brunnen regnen Entworfen zum Sammeln von Abwasser aus Entwässerungssystemen.

1. Spezieller Abwasserkanal gut Dies ist notwendig, wenn das Abwassersystem die Hauptleitungen kreuzt.

Wichtig: Bevor Sie in den Abwasserkanal gelangen, müssen Sie sicherstellen, dass die Luft verschmutzt ist und der Gehalt an potenziell gefährlichen Gasen fehlt. Um die Messungen so genau wie möglich zu machen, wird ein Gasanalysator für Abwasserschächte verwendet.

Konstruktionsmerkmale

Das Abwassersystem besteht aus drei Hauptstrukturelementen:

• Unterseiten;
• Schachtteil;
• Verbindungsteil.

Wichtig: Wenn der Durchmesser der Rohrleitung 30 cm beträgt, werden Messringe für das Bohrloch verwendet. Gleichzeitig sollte der Mannloch nicht weniger als 70 cm betragen. Wenn Rohre mit größerem Durchmesser verwendet werden, funktioniert der Standardboden mit einem Durchmesser von 1 Meter nicht. Für den korrekten Einbau im Boden stanzen wir ein Loch mit dem erforderlichen Durchmesser.

Vor nicht allzu langer Zeit wurden Brunnen ausschließlich mit Ziegeln und Beton gebaut. Der Prozess war mühsam, was sich negativ auf die Gesamtkosten des Systems auswirkte. Darüber hinaus waren die so konstruierten Konstruktionen nicht die langlebigsten und benötigten periodischen Reparaturen.

Anstelle ineffizienter Technologien kamen industrialisierte Stahlbetonkonstruktionen. Die Kosten für Abwassersysteme, die unter Verwendung von Stahlbeton errichtet wurden, sind viel zugänglicher geworden, und die Betriebsmittel sind erheblich gestiegen. Und am wichtigsten ist, dass der Zeitpunkt für den Bau des Abwassers um ein Vielfaches reduziert wurde!

Aus Stahlbetonbauteilen können Abwassersysteme mit verschiedenen Konfigurationen und verschiedenen Komplexitätsgraden zusammengestellt werden. Dies ist im Wesentlichen darauf zurückzuführen, dass Betonprodukte klare Standardwerte aufweisen, und das Angebot solcher Produkte umfasst Dutzende verschiedener Modifikationen, aus denen die eine oder andere Option ausgewählt werden kann.

Tipp: Verlegen Sie das Abwasserrohr nicht scharf. Beispielsweise sollte der Winkel zwischen Einlass- und Auslassrohr nicht weniger als 90 ° betragen. . Um die Möglichkeit einer Rohrverformung auszuschließen, muss der Drehradius größer als der Rohrdurchmesser sein.

Zu den Elementen der Abwasserschächte gehören folgende Betonprodukte:

• zusätzliche Ringe;
• Plattenstraße mit der obersten Position;
• Bodenplatte für Abwassersysteme mit Rohren mit großem Durchmesser;
• der Hals;
• Wandring;
• Boden in Form einer massiven Betonplatte.

Übrigens werden ähnliche Komponenten für den Bau von Stahlbetonbrunnen für die Wärme- und Wasserversorgung verwendet.

Mit den aufgelisteten Stahlbetonteilen können Sie kanaltypische Brunnen für verschiedene Kommunikationen beim Transport von Haushalts- und Industrieflüssigkeiten erstellen. Ein wichtiger Vorteil von Stahlbetonschächten ist die Einfachheit und Wirksamkeit von Abdichtungsvorrichtungen.

Wichtig: Trotz der Tatsache, dass Stahlbeton-Abwasserschächte ohne wesentliche Einschränkungen überall eingesetzt werden können, sind diese Konstruktionen bei Permafrost-Bedingungen unerheblich. Daher sollte in den nördlichen Regionen auf andere Technologien zurückgegriffen werden.

Entsprechend den betrieblichen Anforderungen werden zwei Arten von Stahlbetonelementen hergestellt:

• Modifikationen von Beton mit mittlerer Permeabilität, angepasst an normale Böden beim Bau geschlossener Rohrleitungen und Schächte.
• Modifikationen von Beton mit geringer Durchlässigkeit, geeignet für die Verwendung auf allen Bodenarten beim Bau geschlossener Rohrleitungen, Sammler, Mannlöcher, Klärgruben usw.

Hauptvorteile

• Die industrielle Herstellung von Stahlbetonringen durch das Vibrationsverfahren ist ein erschwinglicher Preis und eine lange Lebensdauer aller Bauteile der Struktur.
• Dank der speziellen Vorsprünge an den Ringen ist eine optimale Montageintegrität gewährleistet. Infolgedessen weisen die Brunnen einen Widerstand gegen Bodenbewegungen auf, was sich positiv auf die Wasserbeständigkeit der vorgefertigten Struktur auswirkt.
• Aufgrund von Montagelöchern und Vorsprüngen ist es einfach, den Schacht mit den eigenen Händen zu montieren und zu installieren.
• In den meisten Fällen können Stahlbetonringe mit vorbereiteten Löchern bestellt werden, in die Rohre mit einem Durchmesser von 20 bis 60 cm eingebaut werden können.

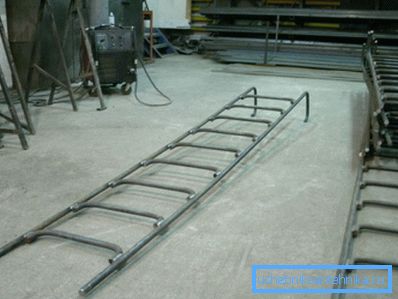

• Die einfache Wartung ist eine Qualität, die den Einsatz eines Brunnens von Stahlbetonringen unterscheidet. Tatsache ist, dass sich an den Innenwänden des Produkts spezielle Metallklammern befinden, die Sie in den Hohlraum des Brunnens führen können.
• Alle industriell gefertigten Elemente von Kanalsystemen werden gemäß den Anforderungen von GOST hergestellt. Um eine maximale Festigkeit der Ringe zu gewährleisten, wird in der Produktion Spezialbeton mit feinkörniger Hinterfüllung verwendet, der in Kombination mit Verstärkungsstäben die besten Festigkeitseigenschaften bietet.

Fazit

Wie Sie sehen konnten, ist die Auswahl und Verwendung des Abwasserkanals für den vorgesehenen Zweck überhaupt nicht schwierig. Die Hauptsache ist, das Volumen der Anlage entsprechend der Leistung des verwendeten Abwassersystems korrekt zu berechnen.

Weitere nützliche und interessante Informationen finden Sie im Video dieses Artikels.
