Um den Zugang zu Leitern, Telefonnetzen und anderen Autobahnen zu Inspektions- und Reparaturzwecken zu ermöglichen, ist ein Kabelschacht aus Beton oder Kunststoff installiert. Wenn früher schwere Module aus Stahlbeton für die Herstellung solcher Konstruktionen verwendet wurden, werden diese heute durch leichte Gehäuse aus Technopolymeren ersetzt.

Im Folgenden beschreiben wir die Designmerkmale dieser Produkte, beschreiben ihre Hauptvorteile und Installationstechnologie.

Merkmale des Geräts

Aufbau

Wie oben erwähnt, werden beim Verlegen der Kommunikation die Telefonschächte von Kabelkanälen und anderen Leitern verwendet.

Sie haben zwei Hauptfunktionen:

• Erstens ermöglicht die Installation einer solchen Vorrichtung den Zugang zu den verlegten Leitern ohne Aushub. Um den Zustand der Drähte zu überprüfen, das Vorhandensein einer Böe festzustellen oder eine Reparatur durchzuführen, muss kein Graben ausgehoben werden. Es reicht aus, die Luke zu öffnen und in die Brunnenkammer zu gehen.
• Zweitens verfügen moderne Kabelanschlussschächte über eine recht geräumige Kammer, in der passive Geräte untergebracht werden können.

Auf dieser Grundlage wird der Einsatz solcher Produkte bei der Verlegung nahezu aller Kommunikationsnetze durchgeführt.

Bis heute gibt es viele Modifikationen solcher Brunnen.

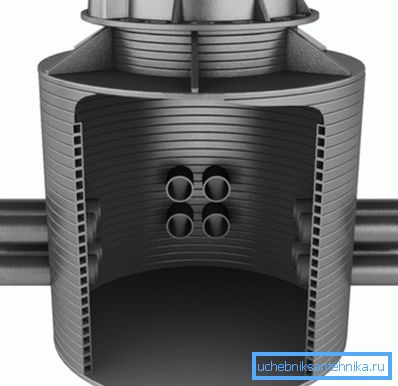

Das allgemeine Schema ihres Designs bleibt jedoch unverändert:

• Die Basis des Körpers ist ein großes Volumen aus Beton oder Kunststoff (PVC, Polystyrol, Polyethylen usw.). In der Regel sind Kunststoffmodelle mit Versteifungen erhältlich, die einen Vorrat an mechanischer Festigkeit bieten.
• Das Schlüsselteil ist auf der Oberfläche montiert. Ein Mannloch umfasst normalerweise einen Sockel und eine Brunnenabdeckung, die sich entweder zurücklehnen oder abschrauben lässt.

Beachten Sie! Einige Schächte für Kabelkanäle sind mit zwei Luken ausgestattet: außen und innen. Gleichzeitig ist an der inneren Luke ein Schließsystem mit einem Geheimnis angebracht, das nur mit einem speziellen Schlüssel geöffnet werden kann.

• Der Fall mit der Luke eines Brunnens verbindet einen Mund. Das Design des Halses kann auch anders sein, aber in jedem Fall ist er so groß, dass Sie zu den Drähten gehen können.
• Eine Reihe von Modellen ist ohne Hals erhältlich. In diesem Fall wird die Luke sofort am Rumpf montiert.

Hauptsorten

Was die Typologie angeht, produziert die Industrie heute viele Modifikationen an Produkten dieses Typs.

Im Folgenden geben wir nur die am häufigsten nachgefragten an:

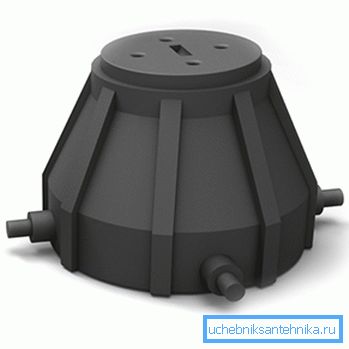

• KKT-1 und KKT-2 - werden als universelle Sichtfeldsysteme eingesetzt. Sie werden für die Verlegung von Standard-Low-Pair-Kommunikationen im privaten Sektor (KKT-1) und für die Platzierung passiver Geräte (KKT-2) verwendet.

• CODE - wird für die Verlegung von Glasfasernetzen verwendet. Die Kammer des Brunnens ist für die Installation von optischen Kupplungen sowie für die Lagerung eines Bestands an optischen Fasern ausgelegt.
• KKTM eignet sich gut für Telefonnetze mit niedrigen Paaren. Es kann sowohl mit einem zylindrischen Körper (KKTM-1) als auch mit einem verlängerten Boden zur Aufnahme verschiedener Geräte (KKTM-2) hergestellt werden.

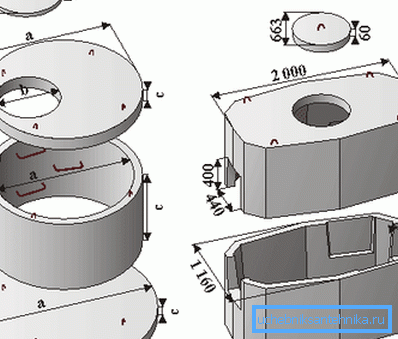

• KKS - eine Reihe von Betonbohrungen für die Kabelkommunikation. Alle Produkte zeichnen sich durch hohe Festigkeit und Sicherheitsmarge aus. Kann sowohl in Wohngebieten als auch in Industrieanlagen eingesetzt werden.

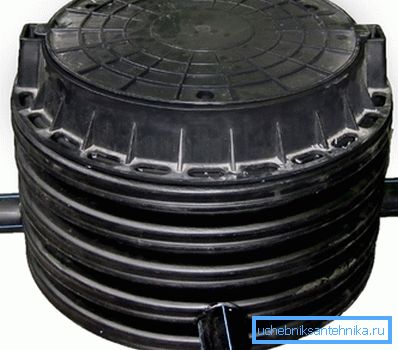

Darüber hinaus nehmen Kabelschächte für Stromkabel einen besonderen Platz in dieser Liste ein. Ihr Design bietet ein Höchstmaß an elektrischer Sicherheit durch den Einsatz moderner Dämmstoffe.

Die Vorteile von Kunststoff gegenüber Beton

Trotz aller Vielfalt ersetzen Kunststoffprodukte heutzutage Betonschächte in vielen Bereichen nach und nach.

Dafür gibt es mehrere Gründe:

• Erstens haben sie ein geringeres spezifisches Gewicht bei vergleichbaren mechanischen Eigenschaften.
• Zweitens zeichnet sich ihr Design durch eine hohe Dichtigkeit aus.
• Die verwendeten Materialien sind chemisch inert (sie verschlechtern sich nicht unter dem Einfluss der Bodenlösung), Haltbarkeit und Umweltfreundlichkeit.

Beachten Sie! Eine geringe Porosität bietet eine Beständigkeit gegen negative Temperaturen für etwa 50 Jahre. Gleichzeitig hängt dieser Zeitraum nicht von der Anzahl der Gefrierzyklen ab, was für Zentralrussland mit einem instabilen Klima sehr wichtig ist.

• Die Plastizität des Materials ermöglicht die Herstellung von Bohrungen nahezu beliebiger Größe und ermöglicht auch die Implementierung verschiedener technischer Lösungen (Verbindungselemente, technologische Bohrungen usw.).
• Der Preis von Kunststoffschächten ist auch recht günstig.

Montagetechnik

Damit die Kabelverbindung so lange wie möglich hält, muss sie korrekt installiert werden.

Mit bestimmten Fähigkeiten können Sie dies mit Ihren eigenen Händen tun:

• In der ersten Phase graben wir eine Grube, deren Abmessungen den Abmessungen des Brunnens entsprechen.
• Auf dem ebenen Boden der Baugrube schlafen wir eine Sandschicht ein und verdichten sie mit manuellen oder elektrischen Stampfern. Letztendlich sollte die Schichtdicke mindestens 15 cm betragen.

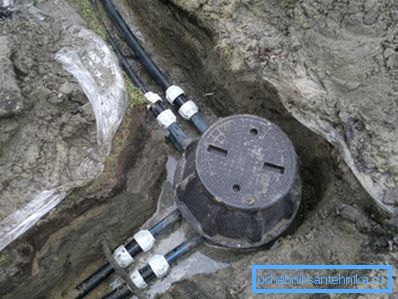

Beachten Sie! An Orten mit hoher Bodenfeuchtigkeit oder in der Nähe des Grundwassers empfiehlt die Anweisung, einen Betonsockel mit einer Dicke von bis zu 150 mm unter dem Produkt anzubringen.

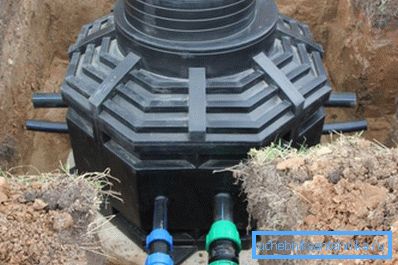

• Wir setzen den Brunnen auf die vorbereitete Basis.
• Um einen "Aufstieg" zu verhindern, wenn der Boden geflutet wird, gießen Sie einen Betonanker. Verwenden Sie für den Guss Betongrad B15 und höher.
• Befindet sich eine sogenannte Ladekammer in der Struktur, füllen wir sie mit Beton und damit.
• Nach der endgültigen Ausrichtung beginnen wir, die Lücke zwischen den Grubenwänden und dem Brunnen zu füllen. Wir füllen die Sand-Boden-Mischung in Schichten von 20 cm mit obligatorischer Verdichtung auf.
• Befindet sich der Hals in der Zone der Transportlasten, füllen Sie den Beton-Blindbereich. Dazu installieren wir um den Kronenumfang eine Schalung, in die wir Beton gießen.
• Anstelle eines blinden Bereichs können Sie eine Straßenplatte mit einem Loch mit dem entsprechenden Durchmesser verwenden.

Fazit

Verwenden Sie Kabelschächte aus Beton und Kunststoff, um beim Verlegen von Kommunikation Strom zu sparen. Nachdem Sie die Struktur richtig ausgewählt und gemäß den oben genannten Empfehlungen installiert haben, können wir einerseits die Kabel zugänglich machen und sie andererseits zuverlässig vor äußeren Einflüssen schützen. Das Video in diesem Artikel enthält detailliertere Informationen zu Design- und Betriebsfunktionen ähnlicher Produkte.
