Interne wasserversorgung und kanalisation von gebäuden:

Die interne Wasserversorgung und die Kanalisation von Gebäuden sind ohne Übertreibung die Hauptadern. Deshalb widmen die Spezialisten der Entwicklung dieser Knoten große Aufmerksamkeit: Im Fehlerfall wird der Komfort erheblich reduziert, und die Korrektur der Mängel erfordert erhebliche Renovierungsarbeiten und erhebliche finanzielle Investitionen.

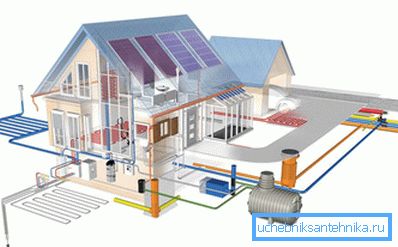

Nachfolgend erfahren Sie, welche gesetzlichen Unterlagen die Gestaltung von Wasserversorgungs- und Abwassersystemen regeln, worauf Sie bei der Planung achten sollten und welche Nuancen bei der unabhängigen Installation von Rohrleitungen zu berücksichtigen sind.

Allgemeine Designfragen

Regulierungsrahmen

Die Hauptnorm, die die Fragen bezüglich der Anordnung derartiger Kommunikationen regelt, sind die Bau- und Bauvorschriften für die interne Wasserversorgung und Abwasserentsorgung (2.04.01-85) sowie die aktualisierte Version SP 30.13330.2012, die Ende 2013 in Kraft trat.

Bei der Planung von Wasserversorgungs- und Abwassersystemen sollten außerdem die folgenden Dokumente berücksichtigt werden:

• SP 31.13330.2012, der den Prozess der Planung von Wassersystemen im Freien definiert.
• SP 61.13330.2012 zur Regelung der Wärme- und Wasserdichtigkeit verschiedener Rohrleitungen.
• SP 73.13330.2012, beschreibt die sanitären Anforderungen für Wohngebäude und -konstruktionen usw.

Eine separate Gruppe besteht aus hygienischen Normen und Regeln:

• SanPiN 2.1.4.1074-01 - Anforderungen an die Wasserqualität durch zentrale Trinkwasserversorgungssysteme.
• SanPiN 2.1.2.2645-10 - eigenschaften der wohnbedingungen in privat- und wohngebäuden.
• SanPiN 2.1.4.2496-09 - Gewährleistung der Sicherheit von Warmwassersystemen.

Bei der Erstellung der Dokumentation sind solche Dokumente wie GOST für die Arbeitszeichnungen der internen Wasserversorgungs- und Abwassersysteme (21.601-79) sowie andere zum Zeitpunkt der Auslieferung des Verordnungsentwurfs relevante Dokumente zu verwenden.

Systemmerkmale

Laut SNiP für die Trinkwasserversorgung müssen sowohl das Abwassersystem als auch das Wasserversorgungssystem eine Reihe von Anforderungen erfüllen.

Im Folgenden werden die wichtigsten aufgelistet, die für die unabhängige Gestaltung und Anordnung dieser Kommunikationen am wichtigsten sind:

• Nach Möglichkeit sollten die Wasserversorgungs- und Entwässerungssysteme mehrerer Gebäude miteinander verbunden werden.. Dieser Ansatz ermöglicht eine effizientere Nutzung der verfügbaren Ressourcen, was wiederum dazu beitragen wird, die Kosten für den Betrieb von Einrichtungen zu senken.

Beachten Sie! SNiP ermöglicht die Integration von Gebäudenetzwerken unabhängig von ihrer Abteilungszugehörigkeit.

• Wasser, das in die Wasserleitungen eines Wohngebäudes gelangt, muss den Hygienestandards entsprechen.. Hierfür ist in einigen Fällen eine Reihe von Maßnahmen zur Wasseraufbereitung (Reinigung, Klärung etc.) erforderlich.
• Wasser für technische Zwecke wird ebenfalls trainiert.. Darüber hinaus wird der Grad seiner Reinigung durch die Merkmale des technologischen Prozesses bestimmt, für den er verwendet wird.

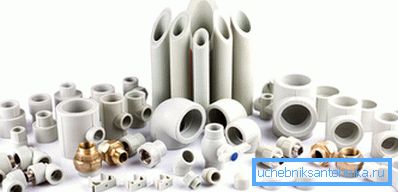

• Für den Transport von Wasser müssen Rohrleitungen aus einem Material bestehen, das die Qualität der Flüssigkeit auch bei längerem Kontakt nicht beeinträchtigt..

Bei der Planung von Sanitärsystemen sollte der Verbrauch berücksichtigt werden. Für verschiedene Gebäudetypen sind diese Volumina unterschiedlich, und die häufigsten Zahlen sind in der folgenden Tabelle aufgeführt:

Beachten Sie! Diese Zahlen sollten für die Gestaltung von Kommunikationen verwendet werden, die Sie für Ihre eigenen Hände planen. Bei einer zentralen Bauweise ist es manchmal zulässig, diese Standards zu erhöhen, vorbehaltlich der Begründung und Abstimmung mit den örtlichen Behörden.

SNIP empfiehlt, neben dem Wasservolumen auch den freien Druck zu berücksichtigen.

Der Mindestwert dieses Parameters sollte betragen:

• Am Eingang des Gebäudes mit einem einstöckigen Gebäude - 10 m.
• Für jede weitere Etage müssen Sie 4 m hinzufügen.
• In der Zeit des minimalen Wasserverbrauchs kann der Druck in jeder Etage über der ersten auf 3 m reduziert werden.

Beachten Sie! Der Wert des gesamten freien Kopfes sollte 60 m nicht überschreiten.

Interne Wasserversorgung

Zusätzlich zu diesen Anforderungen regeln regulatorische Dokumente auch die Einzelheiten der Anordnung aller Kommunikationsschaltungen. Im Folgenden beschreiben wir die wichtigsten Punkte des Designs und beginnen mit Heiß- und Kaltwasserversorgungssystemen.

Das Wasserversorgungssystem kann sowohl zentral als auch lokal sein. Bei der Auswahl des Systemtyps sollten die Besonderheiten des Standortes und die Wirtschaftlichkeit der Hauptwasserversorgung berücksichtigt werden.

So können für eine beträchtliche Anzahl privater Haushalte der Preis eines kompletten Satzes von Pumpausrüstung sowie die Kosten für den Brunnenbau viel niedriger sein als der Bau einer Zweigstelle einer wasserführenden Hauptleitung.

Je nach Zweck des Gebäudes können folgende Wasserversorgungssysteme bereitgestellt werden:

• Trinken und trinken.
• Produktion
• Brandbekämpfung
• Warmwassersystem.

Beachten Sie! In einigen Fällen wird die Löschwasserversorgung entweder mit der Produktion oder mit dem Trinken im Haushalt kombiniert.

Die Hauptkomponenten des Systems sind:

• Das Gebäude betreten.

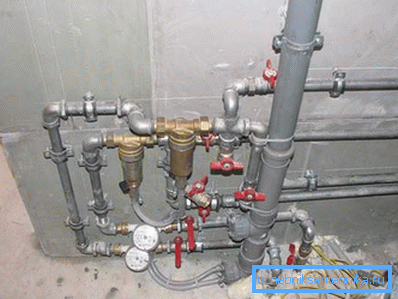

• Die Dosiereinheit für den Flüssigkeitsverbrauch (manchmal ist sie in zwei Knoten unterteilt, für heißes und kaltes Wasser).
• Netzwerk verteilen.
• Steigleitungen für die Wasserversorgung in die oberen Etagen.
• Versorgungsleitungen.

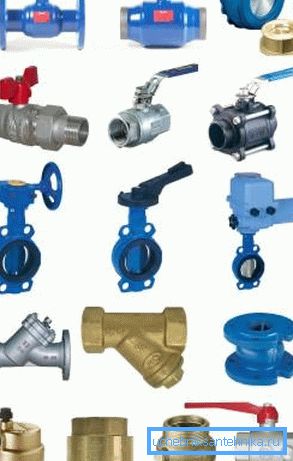

• Absperr- und Steuerventile (Hähne, Ventile).
• In einigen Fällen kann die Konstruktion auch die Installation von Tanks umfassen. Ein typisches Beispiel für eine solche Konstruktion ist ein Membrantank, der durch den Betrieb einer Brunnen- oder Brunnenpumpe gefüllt wird und die Aufrechterhaltung eines stabilen Drucks im System gewährleistet.

An die Warmwasserversorgung werden gesonderte Anforderungen gestellt:

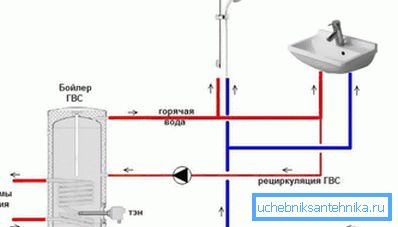

• Um die Temperatur bis zum Zeitpunkt des Wasserzulaufs aufrechtzuerhalten, empfiehlt die Anweisung, das Umlaufsystem auszurüsten.
• Die Installation von Wasserzulaufarmaturen an Warmwasserleitungen ist nicht zulässig.
• Bei der Verlegung von Rohrleitungen sollten diese stets durch eine hochwertige Isolierung der problematischsten Bereiche vor Wärmeverlust geschützt werden.

Inländisches Abwasser

Wie bei Sanitärinstallationen muss ein Entsorgungssystem für flüssige Abfälle bestimmten Normen entsprechen.

Bisher unterscheiden Experten diese Arten von Abwasserkanälen:

• Sanitär und Haushalt - der am häufigsten verwendete Typ. Es wird zum Entfernen von Abwasser aus Waschbecken, Badewannen, WC-Becken, Duschkabinen, einem Bidet usw. verwendet.
• Produktion - konzipiert für den Umgang mit großen Industrieabfällen.
• Kombiniert - ist das Ergebnis der Kombination der beiden vorherigen Arten.
• Interne Entwässerung - wird normalerweise zum Entfernen von Schmelzwasser von Dächern und anderen architektonischen Elementen verwendet

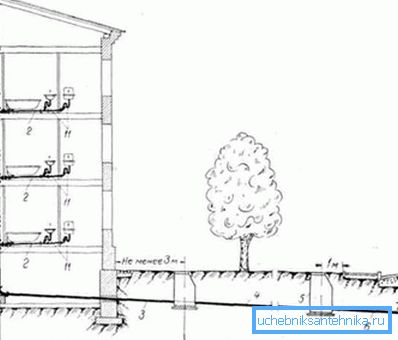

Bei der Planung eines Abwassersystems muss die Kapazität berechnet werden (normalerweise entspricht es der Menge der Wasserversorgung). In diesem Fall lohnt es sich, die in Ihrer Region geltenden Vorschriften für die Abwassermenge zu berücksichtigen.

Für das interne Kanalnetz gelten folgende Regeln:

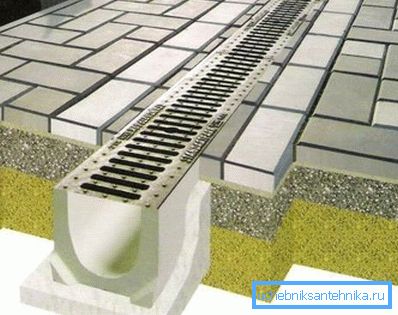

• Das Abwasser wird durch Schwerkraft durch geschlossene Rohrleitungen geleitet. Der Transport von Flüssigkeiten in offenen Schalen ist nur erlaubt, wenn sie keinen unangenehmen Geruch haben und keine flüchtigen Substanzen enthalten.
• Es ist ratsam, Entwässerungsleitungen in einer geraden Linie mit konstanter Neigung zu verlegen. Befestigen der Verdrahtung an der Steigleitung mithilfe eines schrägen Abwasserkanals oder Kreuzen.
• Die Lebensdauer von Rohrleitungen, die zur Anordnung von Abwasser verwendet werden, sollte 25 Jahre oder mehr betragen. Heute müssen Produkte aus technologischen Polymeren (PVC, Polypropylen, Polyethylen) bevorzugt werden.

Technische Empfehlungen

Wassernetze

Wie Sie sehen können, haben Sie, nachdem Sie den vorherigen Abschnitt analysiert haben, eine Menge Anforderungen für die Kommunikation zwischen Haus und Haus. Außerdem muss jeder Knoten nach bestimmten Standards geplant und errichtet werden.

Daher werden wir in diesem Teil des Artikels spezifische Empfehlungen geben, die Sie beim Verlegen von Sanitär- und Sanitärinstallationen verwenden können:

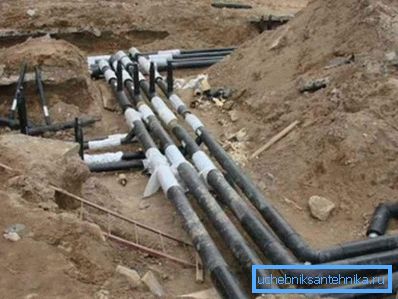

• Bei den meisten Wohngebäuden und Industriegebäuden wird im Projekt eine einzige Rohrleitungseinführung verlegt. Zwei oder mehr Eingänge sollten nur für Wohngebäude vorgesehen sein, die für 400 oder mehr Wohnungen, Bäder und eine Reihe von Industrieanlagen ausgelegt sind.
• Alle Rohrleitungen sind aus Teilen zusammengesetzt, deren Mindestlebensdauer 50 Jahre bei einer Temperatur von 20 betragen sollte ⁰C und 25 Jahre bei einer Temperatur von 75 ⁰C.

Beachten Sie! Die Lebensdauer wird für den Druck berechnet, der durch die Leistungsmerkmale eines bestimmten Rohrmodells bereitgestellt wird.

• Die Einstellung der Wasserversorgung der Anlage und deren Auswahl erfolgt mit Hilfe von Ventilen. Die Konstruktion dieser Teile sollte eine sanfte Änderung des Drucks und eine zuverlässige Absperrung des Wasserstroms im geschlossenen Zustand ermöglichen.

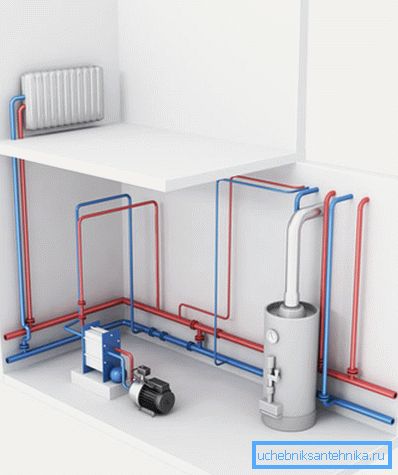

• An Orten mit getrennter Warm- und Kaltwasserversorgung wird empfohlen, Mischer an der Einlassstelle zu installieren. In einigen Fällen ist die Verwendung von zwei separaten Kranen zulässig, diese Konstruktion ist jedoch weniger geeignet.

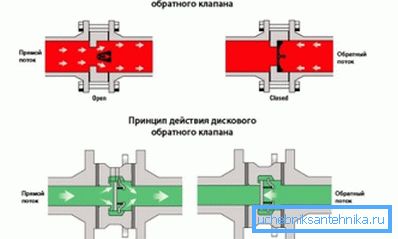

Auch in den Warmwasserversorgungssystemen müssen Rückschlagventile installiert werden.

Diese Teile werden normalerweise installiert:

• Vor Gruppenmischern.
• Vor den Warmwasserbereitern.
• Nach der Warmwasserdosierung.

Alle oben genannten Empfehlungen gelten für Systeme mit zentraler und für Systeme mit autonomer Wasserversorgung.

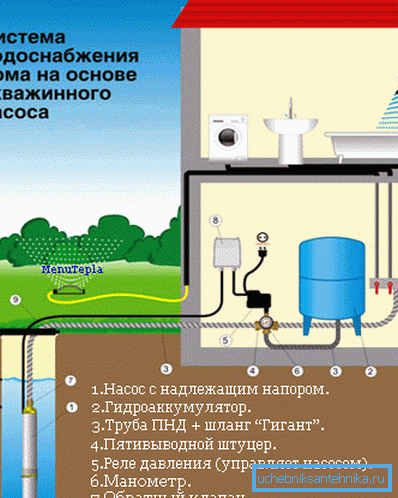

Wenn jedoch Wasser aus einem Brunnen oder Brunnen entnommen wird, muss eine Pumpeinheit installiert werden:

• Das Hauptelement des Designs ist eine Pumpe, die Wasser aus der Tiefe hebt.
• Der Betrieb dieses Geräts wird durch ein automatisches System geregelt, das die Pumpe je nach Druck in den Rohrleitungen oder im Tank ein- oder ausschaltet.
• Um Energie zu sparen und den Druck in den oberen Etagen des Gebäudes auszugleichen, wird in der Regel ein Ausgleichsbehälter installiert, der als Wassertank dient.

In einigen Fällen (bei instabilem Betrieb der zentralen Wasserversorgung) kann die Pumpstation als Backup-System installiert werden.

Entwässerungssystem

In untrennbarer Kombination mit der Wasserversorgung müssen Sie Abwasser ausstatten.

Entwässerungsrohre werden in der Regel verlegt:

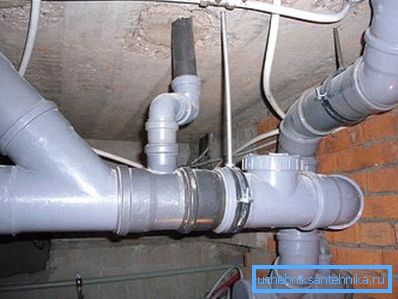

• In den Fluren, Nebengebäuden, Werkstätten, in Dachgeschossen und Kellern - offen.
• In Wohnräumen hinter Falschpaneelen, Fußleisten, in speziellen Kanälen oder beim Einbetten in Stützkonstruktionen - wird verborgen.

Gleichzeitig sollten während der Installation die folgenden Empfehlungen beachtet werden:

• Beim verdeckten Verlegen von Abwasser von Polymerrohren muss die mechanische Beständigkeit der Teile berücksichtigt und nicht verformenden und zerstörenden Belastungen ausgesetzt werden.

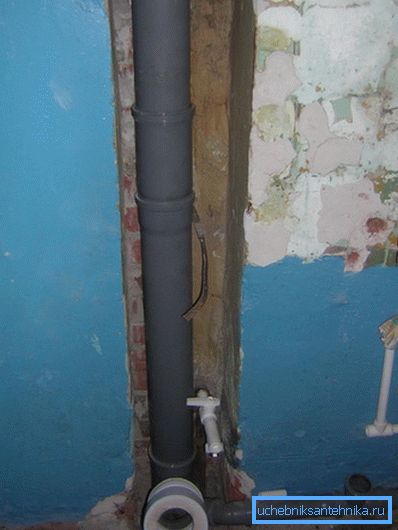

• Vertikale Abschnitte der Rohrleitung (Steigleitungen) werden in speziellen Nischen unter Ausschluss mechanischer Einwirkungen angeordnet. Der vordere Teil der Nische sollte mit einer abnehmbaren Blende verschlossen werden, die den Zugang zur Steigleitung zur Inspektion und Reparatur ermöglicht.
• Die Löcher in den Decken, durch die die Rohre führen, müssen mit Zementmörtel abgedichtet werden. Zur besseren Abdichtung ist das Rohr selbst mit einem Rollenabdichtungsmaterial umwickelt.

• Der obere Teil der Steigleitung ist auf dem Dach in Form eines Lüftungskanals dargestellt. Die optimale Hubhöhe des Lüftungsrohrs für nicht betriebene Flach- und Steildächer beträgt ca. 20 cm.

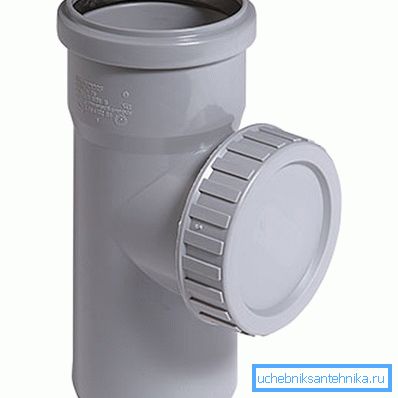

• Bei erdverlegten Verlegungsleitungen müssen Inspektionsluken installiert werden. Die Schraffur sollte nicht mehr als 0,1 m betragen².
• Der Abstand zwischen den Revisionen hängt von der Art der Struktur ab. In Wohngebäuden wird in der Regel jeweils eine Prüfung von 15 (Rohrdurchmesser bis 50 mm) bis 20 (Durchmesser 150 mm oder mehr) Meter installiert.

Fazit

Neben den oben genannten Informationen enthält das SNiP zu den internen Wasserversorgungs- und Abwassernetzen auch Informationen zu verschiedenen Details des Aufbaus und der Nuancen der Funktionsweise dieser Systeme. Aus diesem Grund empfehlen wir Ihnen, vor Beginn der Arbeit nicht nur das Video in diesem Artikel sorgfältig anzusehen, sondern auch die vollständigen Versionen aller oben genannten Dokumente zu prüfen.

Nur unter Beachtung der darin gestellten Anforderungen können wir den stabilen Betrieb der entworfenen Kommunikation gewährleisten.
