Installation von wasserversorgungs- und abwassersystemen:

Welche Materialien können die Installation von Sanitär- und Sanitärinstallationen in der Wohnung oder im Privathaus durchführen? Welchen Durchmesser sollte das Rohr haben? Welche Steigung soll den Abwasserkanal verlegen? In dem Artikel werden wir versuchen, Antworten auf diese und einige andere Fragen zu finden.

Auswahl der Materialien

Lassen Sie uns zunächst daran denken, welche Möglichkeiten der moderne Markt bietet.

Zur Wasserversorgung werden verwendet:

• Schwarzer und verzinkter Stahl.
• Gewölbter Edelstahl.
• Kunststoff aus Metall.
• Kupfer.
• Polyethylen.

Zur Klarstellung: Aufgrund der geringen Hitzebeständigkeit (nicht höher als 60-70 Grad) wird Polyethylen nur mit kaltem Wasser verwendet.

• Vernetztes Polyethylen. Die Vernetzung zwischen den Molekülen des Polymers verändert seine physikalischen Eigenschaften erheblich: Sie können beheizt und mit Wasser gefüllt werden.
• Polypropylen.

Die Wahl zwischen ihnen ist ziemlich zweideutig; Der Autor würde es jedoch wagen, ein Edelstahlwellrohr für Netzwerke mit zentraler Warmwasserversorgung und verstärktes Polypropylen für ein Wasserversorgungssystem mit einem eigenen Boiler oder einer eigenen Säule zu empfehlen.

Warum? In einigen Fällen (abrupt geöffnetes oder geschlossenes Ventil, Fallen der Ventilwangen, Abreißen des Ventils des Schraubenventils usw.) kann der Nenndruck im Warmwassersystem, der 3,5 bis 6,5 kgf / cm2 beträgt, kurz sein um 2-3 mal erhöhen. Es ist der hydraulische Stoß, der einen erheblichen Teil der Unfälle und Überflutung von Wohnungen verursacht.

Aus verschiedenen Gründen ist die Wahrscheinlichkeit eines Wasserschlags in Systemen mit zentraler Warmwasserversorgung viel höher. Deshalb sollten sie sicher sein und Material mit einem erheblichen Sicherheitsspielraum verwenden.

Referenz: Für gewellten Edelstahl erklärte Kofulso eine Beständigkeit gegen hydraulischen Druck bis zu 60 Atmosphären.

Falls einem Haus oder einer Wohnung nur kaltes Wasser zugeführt wird, ist die Wahrscheinlichkeit eines Wasserschlags verschwindend gering. Wenn ja, können Sie bei den Rohrleitungen sparen: Der Preis für Polypropylen ist mindestens dreimal niedriger als der Preis für Edelstahl derselben Pogonazh.

Was ist schlecht anderes Material:

• Stahl ohne Korrosionsschutzschicht rostet und bildet sich von innen mit Kalkablagerungen.
• Die Verzinkung erfordert eine sehr arbeitsintensive Montage der Gewinde mit Anpassung der Rohrgrößen.

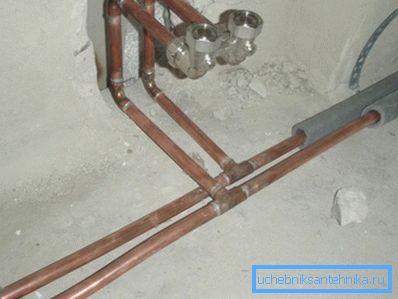

• Kupfer ist wesentlich teurer als andere Lösungen, da keine wesentlichen Vorteile gegenüber dem gleichen Edelstahl auftreten.

• Vernetztes Polyethylen ist bei offener Verlegung nicht sehr ästhetisch und erfordert den Kauf eines sehr teuren Expanders (ab 10.000 Rubel).
• Metall-Kunststoff deutlich schlechter als Edelstahl und Polypropylen - der Preis.

Welche Ventile sind besser zu kaufen? Hier ist die Antwort klar: Wir haben Kugelventile gewählt.

Beim Kauf sollten Sie auf einige Dinge achten:

1. Durch Drehen des Hebels sollte keine große Anstrengung erforderlich sein.
2. Der Schaft muss mit einer Mutter ausgestattet sein, mit der die Dichtung festgezogen werden kann.

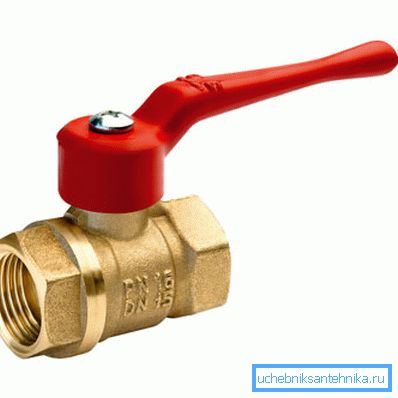

3. Es ist besser, Armaturen ohne Chrom mit gelbem Gehäuse zu bevorzugen. Dadurch wird sichergestellt, dass das Körpermaterial aus Messing und nicht aus Silumin besteht, was sich durch eine äußerst geringe mechanische Festigkeit unterscheidet.

Was als Material für Abwasser verwenden?

Für die Verkabelung rund um Haus oder Wohnung - glockenförmige graue PVC-Rohre mit Gummi-O-Ringen. Sie sind ziemlich robust und langlebig zu recht günstigen Preisen.

Wenn Sie jedoch die Steigleitung in einem Mehrfamilienhaus ersetzen, ist es besser, Gusseisen oder sogenannte Silent-Plastic-Rohre zu verwenden, einschließlich einer Schicht aus einem Material mit erhöhter Dichte. Sie lassen nicht zu, dass das Geräusch von abgelassenem Wasser nachts Ihre Ruhe stört.

Berechnung der Wasserversorgung

Was genau muss berechnet werden?

1. Geplanter Fluss durch das Rohr.
2. Sein Durchmesser, der durch die Strömung ausgewählt wird.

1. Der Druckabfall drin. Wenn am Ende der Sanitäreinrichtung der Druck weniger als fünf Meter beträgt, ist es ratsam, die Wasserversorgung zu vergrößern.

Verbrauch

Ausgabenstandards für Haushaltssanitärgeräte sind in SNiP 2.04.01-85 enthalten. Wir geben einen Teil der entsprechenden Tabelle an.

Captain Evidence empfiehlt: Einige Geräte können gleichzeitig verwendet werden (z. B. ein Waschtisch und eine Spüle). In den Berechnungen wurde der maximale Gesamtverbrauch verwendet.

Durchmesser

Um dies zu berechnen, benötigen wir zwei Formeln - die Fläche eines Kreises und den Wasserfluss durch einen bekannten Abschnitt mit einer bekannten Flussrate.

Die Fläche eines Kreises wird berechnet als S =? R ^ 2, wo ist die Zahl? wird als 3.1415 angenommen, und der Radius r ist der halbe Innendurchmesser des Rohrs.

Der Wasserverbrauch kann mit der Formel Q = VS berechnet werden. Dabei ist Q der gewünschte Wert, V ist der Wasserdurchfluss und S ist die Querschnittsfläche.

Hinweis: Zur Vereinfachung der Berechnungen werden alle Berechnungswerte in SI-Einheiten (Meter, Quadratmeter und Kubikmeter pro Sekunde) umgerechnet.

Als geschätzte Fließgeschwindigkeit werden 1,5 m / s angenommen, die maximal zulässige Menge für die Trinkwasserversorgung des Haushalts. Wird dieser Grenzwert überschritten, treten hydraulische Geräusche auf.

Lassen Sie uns als Beispiel für Ihre eigenen Hände die Größe der Wasserversorgung berechnen, die die gleichzeitig benutzte Badewanne, das WC mit Spülkasten und das Waschbecken mit Wasser versorgt.

1. Der Gesamtverbrauch gemäß obiger Tabelle beträgt 0,250 + 0,100 + 0,120 = 0,470 l / s. Wir berechnen es in SI: 0,47 l / s = 0,00047 m3 / s.
2. Bei einer maximal zulässigen Flussrate von 1,5 m / s wird die Querschnittsfläche unter Verwendung der zweiten Formel als 0,00047 / 1,5 = 0,000313 m2 berechnet.
3. Mit der ersten Formel berechnen wir den Radius des inneren Abschnitts der Rohrleitung. Sie beträgt 0,0099 Meter oder 9,9 mm.
4. Der Durchmesser beträgt jeweils 9,9 * 2 = 19,8 mm.

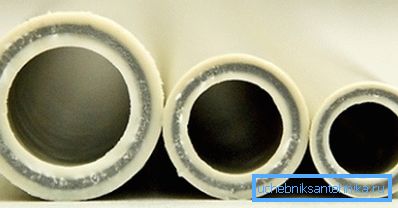

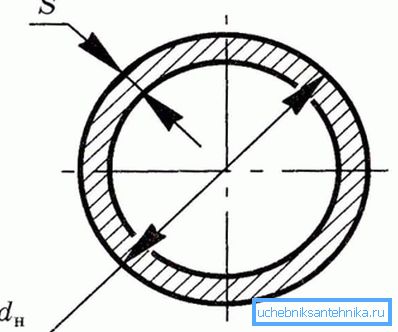

Vergessen Sie nicht: Kunststoff- und Metall-Kunststoffrohre sind mit einem Außendurchmesser gekennzeichnet, der in der Regel eine Stufe größer ist als der Innendurchmesser. Für Polypropylen beträgt die erforderliche Größe in unserem Fall 25 mm.

Druckabfall

In diesem Fall wird die Anweisung zur Berechnung der Trinkwasserversorgung auf die Verwendung der Formel H = 1,3iL reduziert, in der:

• H ist der gewünschte Abfall der Wassersäule in Metern.
• L ist die Länge des Rohrs.
• ich ist seine hydraulische Steigung.

Was ist hydraulisches Gefälle und wo kann man seinen Wert erhalten?

Dies ist der Name des Widerstands, den die Rohrleitung gegen den Durchfluss hat. Sie hängt vom Rohrmaterial, seinem Durchmesser und der Durchflussrate ab.

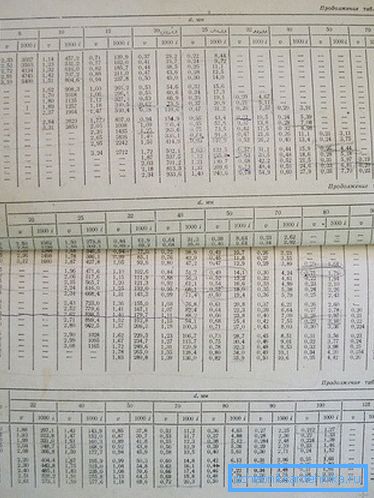

Werte für alle laufenden Materialien und Größen finden Sie in den sogenannten Shevelev-Tabellen. Sie geben den Wert von 1000i an - hydraulische Steigung für 1000 Meter Rohr. Damit der i-Wert in unsere Formel eingesetzt wird, sollte 1000i ziemlich vorhersagbar durch 1000 geteilt werden.

Berechnen wir den Druckabfall in unserer Wasserversorgung mit einem Innendurchmesser von 20 mm und geben Sie einige zusätzliche Eingaben an:

• Rohrmaterial - Polypropylen.
• Seine Länge beträgt 12 Meter.

Für den Wert von 1000i müssen wir uns auf die Verzeichnisse beziehen. Wir stellen den in unserem Fall relevanten Teil der entsprechenden Tabelle vor:

Bei einer Flussrate von 1,49 m / s, die dem maximal zulässigen Wert am nächsten ist, wird 1000i gleich 221,8 sein, und i entspricht 221,8 / 1000 = 0,2218.

Wir setzen diesen Wert zusammen mit der Rohrlänge in die Formel ein: 0,2218 * 12 * 1,3 = 3,46 Meter. Der zulässige Mindestdruck von 5 Metern an der Endinstallation darf nur 8,46 m betragen (was einem Druck von 0,846 kgf / cm2 entspricht). Da der tatsächliche Druck in der Wasserversorgungsleitung normalerweise nicht weniger als 2,5 - 3,5 kgf / cm2 beträgt, ist der Rohrdurchmesser völlig ausreichend.

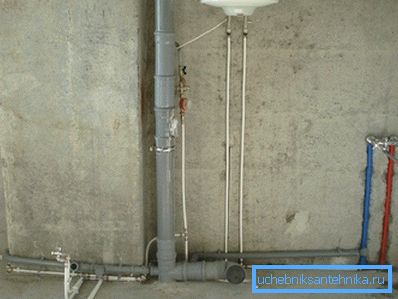

Abwasser verlegen

Die Wahl des Durchmessers des Abwassersystems unterliegt der einfachsten Regel: Auslässe zur Trennung von Waschbecken, Spülen und Duschen werden mit einem 50-mm-Rohr verlegt; Die Abschnitte, die Abläufe von zwei und mehr Geräten vereinigen, und Abzweigungen zu den Toilettenbecken sind 110 mm groß.

Die Neigung beträgt 3,5 cm pro Meter für 50 mm und 2 cm für 110 mm. Gegenhänge sind inakzeptabel: Jeder von ihnen wird zu einem Ort der ständigen Anhäufung von Fett und Suspensionen und langfristig - dem Punkt des Auftretens von Blockaden.

Der maximale Abstand zwischen den Befestigungspunkten des Abfallrohrs beträgt das Zehnfache seines Durchmessers.

Es ist am bequemsten, das Rohr mit einer Schleifscheibe mit einer Trennscheibe an Ort und Stelle zu schneiden. Es ist besser, Arbeiten im Freien durchzuführen oder die Atmungsorgane mit einer Mullbinde geschützt zu haben: Es ist definitiv nicht wert, Plastikstaub einzuatmen.

Von der Außenseite des Rohrs, das an der Stelle mit einem scharfen Messer geschnitten wurde, wird die Fase entfernt.

Reduzieren Sie die Notwendigkeit des Andockens, um gewöhnliche Seife zu unterstützen.

Sie können sowohl die Gummidichtung als auch das Rohrende mit der Fase abreiben.

• Ratruby orientierte sich immer gegen die Flussrichtung des Abwassers.
• Es ist besser, nicht einen 90-Grad-Winkel und zwei 45-Grad-Winkel auszuführen. In diesem Fall gibt es weniger Probleme mit der Reinigung, wenn sie verstopft sind.
• Aus demselben Grund, bei langen Abschnitten und Kurven, ist es sinnvoll, Revisionen oder T-Stücke mit Steckern vorzusehen.

Montage der Wasserversorgung

Edelstahl

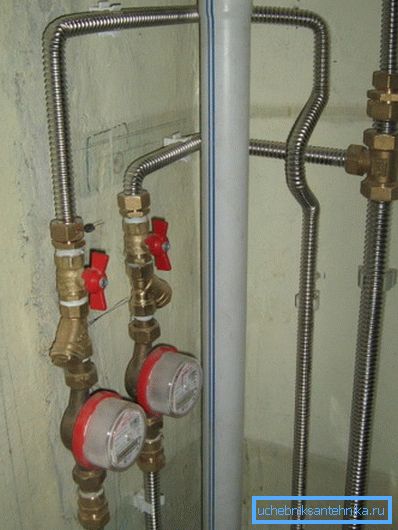

In diesem Fall erfolgt die Installation von Wasserleitungen mit den einfachsten Klemmverschraubungen mit Silikonringen - Dichtungen. Werkzeug - zwei Maulschlüssel oder verstellbarer Schraubenschlüssel. Der minimale Drehradius des Rohres ist gleich seinem Durchmesser, so dass die Anzahl der Anschlüsse minimal ist.

Zur Befestigung des Rohres an den Wänden mit Kunststoff- oder Metallklammern; Der Abstand zwischen den Befestigungspunkten sollte nicht mehr als einen Meter betragen.

Polypropylen

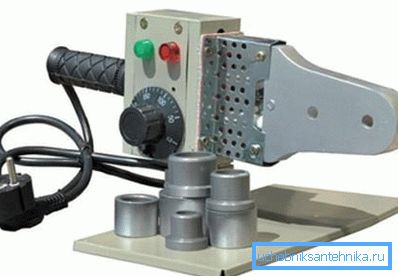

Die Installation von Wasserleitungen aus Polypropylen erfolgt durch einen Niedertemperaturlötkolben mit einem Satz Düsen für verschiedene Durchmesser.

Um die Rohre zu verbinden, wurden Gussteile aus dem gleichen Polypropylen verwendet.

Der Lötprozess sieht folgendermaßen aus:

1. Der Lötkolben wird mit einer für das Rohr geeigneten Düse geliefert und kann bis 240 - 260 ° C erhitzt werden.
2. Das Rohr und die Muffe des Fittings werden für einige Sekunden mit der Düse kombiniert. Danach wird das Rohr in das Fitting eingeführt und einige Zeit gehalten.

Die Dauer des Erhitzens, Fixierens und Abkühlens der Rohre zur Erzielung einer starken Verbindung hängt von ihrer Größe ab:

Wie immer gibt es eine Reihe von Feinheiten:

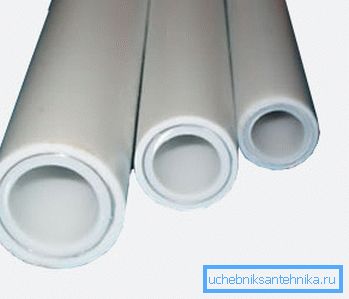

• Bei aluminiumverstärkten Rohren muss die Folie vom Schweißbereich entfernt werden. Diese Arbeit wird von einem Schüttler (mit äußerer Verstärkung) oder einem Flachschneider (am Ort der Verstärkungsschicht in der Wandmitte) ausgeführt.
• Rohr und Formstück werden strikt durch Vorwärtsbewegung ohne Drehung kombiniert. Andernfalls schwächt die geschmolzene Kunststoffwelle die Verbindung.

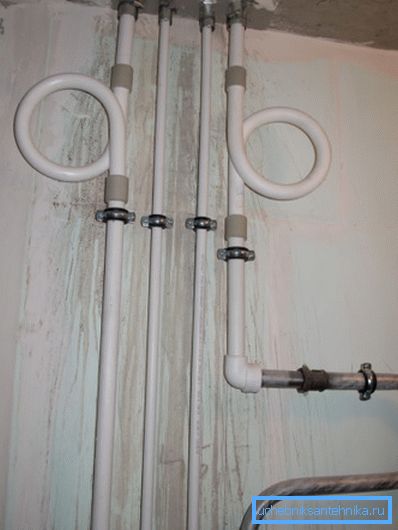

• Lange gerade Abschnitte aus Polypropylen mit heißem Wasser werden mit Dehnungsfugen geliefert - U-förmig oder Ringbögen.

• Klammern dürfen nicht verhindern, dass sich das Rohr während des Erhitzens verlängert.

Fazit

Wir hoffen, dass wir den Leser bei der Auswahl der Materialien und der Umsetzung eigener Projekte unterstützen konnten. Im Video dieses Artikels finden Sie wie gewohnt weitere Informationen. Erfolge!
