Inspektion gut - grundsätze der anordnung

In jedem modernen Hausabwassersystem ist eine der Hauptkomponenten des Komforts. Glücklicherweise ist das Einrichten eines Standardsystems mit Ihren eigenen Händen eine sehr reale Aufgabe. Abgesehen von der Pipeline ist das Hauptelement des Systems ein Kanalschacht.

In diesem Artikel werden wir über die Art, den Zweck und die Prinzipien der Installation solcher Strukturen sprechen.

Arten von Designs

Das Gesamtsystem kann entweder eng anvisiert werden, um Haushaltsabwasser aus einem Haus zu entfernen, oder es kann ein umfassendes System sein, das ein Abwassersystem mit einem System kombiniert, das für die Entwässerung eines Grundstücks konzipiert ist..

Sie arbeiten nach einem ähnlichen Schema, daher werden wir in Zukunft über die allgemeinen Prinzipien der Installation von Strukturen zum Entfernen von Abwasser sprechen.

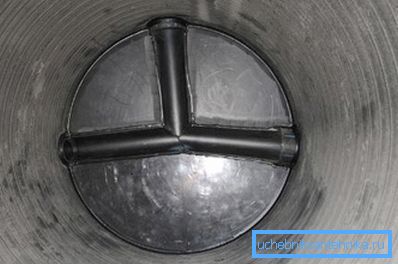

• Knoten- oder Verbindungsbrunnen - Diese Konstruktion dient dazu, mehrere Pipelinenzweige in einem gemeinsamen Abfluss zu kombinieren. Abwasserschächte nach SNIP können an sich nicht mehr als 3 Abwasserzweige vereinen, und es sollte nur einen Ablasszweig geben. Die Konfiguration des Tabletts zum Zusammenführen der Äste sollte glatte Kurven aufweisen, die in Form von Rohren ausgeführt sind.

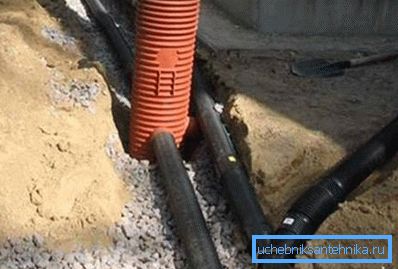

• Es gibt auch lineare Bohrungen, sie werden an geraden Abschnitten der Autobahn zur Inspektion und Wartung der Zweigstelle verwendet. Bei häuslichen, privaten Systemen werden sie selten verwendet, da es nicht oft persönliche Besitztümer gibt, die solche Entfernungen haben. Der Abstand zwischen Objekten hängt vom Rohrdurchmesser ab.

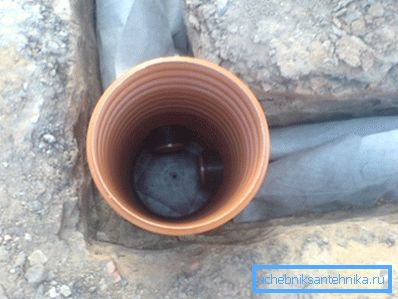

• Schwenkstrukturen werden verwendet, um auf den Knickpunkt der Rohrleitung zuzugreifen. Der Drehwinkel kann unterschiedlich sein. Das Design ist so installiert, dass ein freier Zugang zu den Einlass- und Auslassrohren möglich ist, da die Gefahr von Staus in Kurven sehr groß ist.

Wichtig: Beim Anordnen der Drehstrukturen ist es nicht erforderlich, sie bei jeder Umdrehung zu installieren. Abhängig vom Drehwinkel können Sie durch einen, aber nicht weniger, montieren.

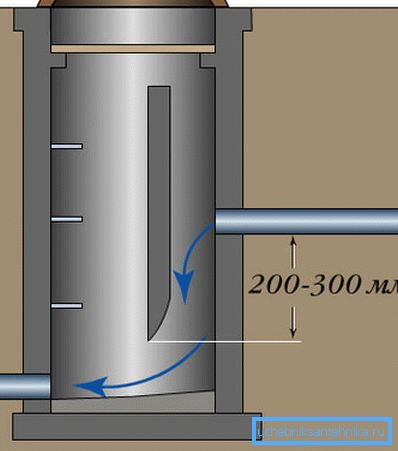

• Die nächste Art von Anzeigestrukturen ist das Ablegen. Sie unterscheiden sich von linearen durch die Tatsache, dass sich ihre Einlass- und Auslassöffnungen auf verschiedenen Ebenen befinden. Sie dienen zur Erhöhung oder Verringerung der Bewegungsgeschwindigkeit des Abflusses im System und werden zur Anpassung an das Gelände verwendet. Diese Konstruktionen sind montiert.
• Wenn Sie den Pegel der ankommenden Leitung reduzieren müssen.
• Bei instabilen, bei plötzlichen Änderungen die Geschwindigkeit eines sich bewegenden Stroms.
• Wenn die Rohre die unterirdischen Strukturen kreuzen, beispielsweise Wasserleitungen.
• Wenn ein untergetauchter Abfluss in einen Wasserkörper vorgesehen ist, ist eine solche Struktur die letzte Durchgangslinie.
• Mit einer großen Differenz von bis zu 3 m zwischen dem Eingang und dem Ausgang.

Wichtig: Das Differenzialdesign wird nur festgelegt, wenn der Unterschied zwischen den Rohren 500 mm überschreitet und der Durchmesser der Rohre mehr als 600 mm betragen muss.

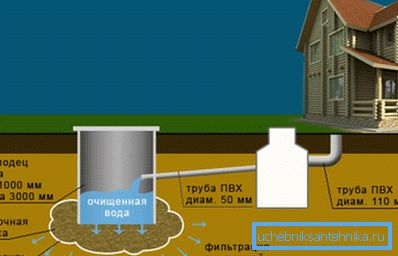

• Gut für die Filterung oder Klärgrube, ist in der Umgebung auf sandigem Boden oder auf sandigem Lehm installiert. Für Privathäuser ist es in der Regel mit einem natürlichen Mehrschichtfilter ausgestattet, der Einsatz ist jedoch begrenzt.
• Das Grundwasser in diesem Bereich sollte nicht mehr als 1 m von der Basis der Struktur entfernt sein.
• Hat er eine Filtrationsgrenze von 0,5 m? pro Tag
• Auf sandigem Boden beträgt die minimale Kontaktfläche der Basis 1 m, auf den sandigen Lehm 1,5 m.

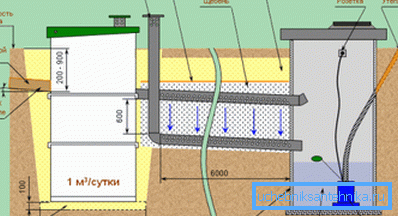

• Lagertank - montiert, wenn keine Abwässer eingeleitet werden können. In der Tat handelt es sich um eine moderne, verbesserte Form einer Senkgrube. Die Entwässerungsentwurfsoption kann als Ausgleichsbehälter zum Sammeln von Wasser dienen, das für technische Zwecke wie Bewässerung bestimmt ist.

Feinheiten der Installation

Die Materialien, aus denen solche Strukturen hergestellt werden, sind nicht sehr verschieden, oder die wichtigsten sind nur 3.

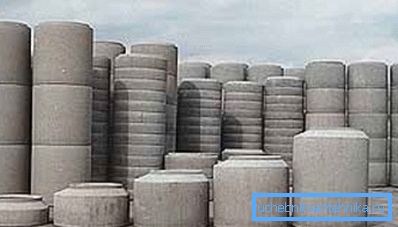

• Die ersten 2 sind seit langem verwendet worden, es sind Stahlbetonringe und -steine.
• Der dritte Typ ist vor relativ kurzer Zeit entstanden und ist die Idee des technischen Fortschritts. Hierbei handelt es sich um verschiedene Arten von Kunststoff oder Glasfaser. (Siehe auch den Artikel Merkmale Kunststoffschacht für den Brunnen.)

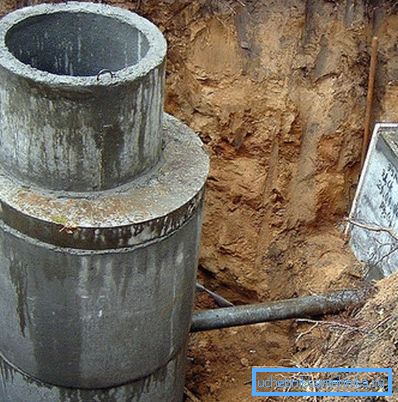

Montage von Stahlbetonkonstruktionen

• Bevor Sie eine Art Brunnen machen, sorgfältig und unter Berücksichtigung des Terrains, wird ein Ort für die Installation der Struktur ausgewählt. Das Gebiet muss von der Vegetation befreit und nivelliert werden.
• Weiterhin wird die Ausgrabung ausgegraben. Die Abmessungen der Grube sollten die Abmessungen der Struktur um mindestens 30 bis 40 cm überschreiten, bei Stahlbeton- und Ziegelbrunnen kann der Außenabstand 60 cm betragen, und es sollte die Möglichkeit in Betracht gezogen werden, sich dem Installationsort der Sonderausrüstung zu nähern.
• Am Boden der Grube wird ein Kissen von 150-200 mm aus Schutt gegossen und sorgfältig gestopft. Bei Vorhandensein von Grundwasser setzt sich die Bodenabdichtung ab. Dafür wird Bitumen oder Dachmaterial mit Bitumen verwendet.
• Abwasserschächte nach SNiP sollten auf einem monolithischen Betonsockel installiert werden. Im Industriebau wird eine Betonplatte verwendet, aber im privaten Bereich können Sie die Schalung sparen, das Fundament verstärken und damit Beton betonieren.
• Auf dem vorbereiteten Betonsockel werden Betonringe montiert. Alle Fugen, Interface-Strukturen sind mit Zementsandmörtel und Bitumen abgedichtet. Rohrpaare sind auch mit Bitumen oder Bitumenmastix beschichtet.
• Auf der Außenseite des Ringes sind Bitumen abgedichtet. Nach dem Einbau der oberen Abdeckung des Tanks von innen wird der Tank erneut isoliert. (Siehe auch den Artikel Luke des Schachts, wie man wählt.)
• Idealerweise wird eine Tonschleuse aus fettigem Ton mit einer Dicke von etwa 30 cm entlang des gesamten Bohrlochrandes hergestellt. Wenn dies nicht möglich ist, wird die Tonschleuse nur an den Verbindungsstellen von Rohren festgesetzt, die ebenfalls 30 cm dick sind, und 60 cm vom oberen Ende der Rohrverbindungsstelle entfernt. Der Rest des Raumes ist mit Erde gefüllt und verdichtet.
• Um den Hals befindet sich ein Stahlbetonpflaster mit einem Durchmesser von 1,5 m. Regelmäßig muss der Behälter tagsüber eine Dichtheitsprüfung bestehen. Dazu werden die Rohrleitungen verstopft und das System mit Wasser gefüllt.

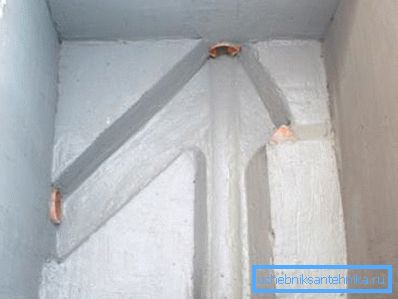

Backsteingebäude

• Die Verlegung eines Mannlochs aus einem Ziegel unterscheidet sich nicht wesentlich von der Anordnung der Stahlbetonkonstruktionen. Die Anweisungen für die Anordnung der Basis sind fast gleich, jedoch wird hier eher das Grundfundament bevorzugt, obwohl die Verwendung einer monolithischen Platte auch kein Fehler sein wird.

Wichtig: Wenn Sie einen Ziegel-Klärgruben auslegen, erfolgt die Verlegung auf einem Streifenfundament. Ein halber Meter mehrschichtiger Filter, bestehend aus einer anderen Fraktion aus Sand, Kies und Schutt, wird in die Struktur gegossen. Zur besseren Filterung können Sie eine Schicht Schungit hinzufügen.

• Die Wände des Ziegelreservoirs sind mit einer Mindeststärke von 250 mm ausgeführt, es handelt sich um 1 Ziegel. Wenn Sie einen Klärgrube mit einer Quermembrantrennwand herstellen, wird er zusammen mit den Wänden verlegt. Mauerwerk wird durch abwechselnd geschlagene und Löffelreihen ausgeführt.

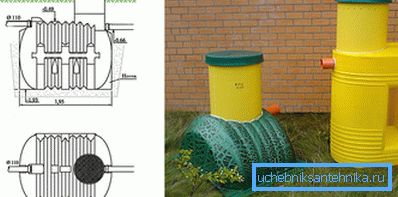

Kunststoffkonstruktionen

• Gegenwärtig erleben Kunststoffschächte einen Beliebtheitsboom. Sie haben eine ausreichend lange Lebensdauer - bis zu 50 Jahre. Kunststoff ist ein vollständig umweltfreundliches Material. Und das Wichtigste ist, dass die Produkte selbst leicht sind. Für ihre Installation sind keine besonderen Geräte erforderlich. Wenn Sie möchten, kann alles alleine gemacht werden.
• Der einzige Nachteil ist der Preis. Dieser Nachteil kann unserer Meinung nach mit einem vernünftigen Ansatz minimiert werden. Wenn Sie also alle Komponenten des Systems separat kaufen, werden die Kosten erheblich reduziert. Wenn wir außerdem die Mietkosten für Spezialausrüstung und Arbeitskräfte berücksichtigen, sind die Kosten nahezu gleich.
• Wenn wir über die Installationsregeln sprechen, müssen bei Kunststoffschächten nur Stahlbetonsockel und Stahlbetontablett angeordnet werden. Die Anweisung ist dieselbe wie für die vorherigen Optionen. Kunststoffprodukte benötigen keine Abdichtung oder Isolierung, was auch Einsparungen bedeutet. Gelenke sind mit Gummidichtungen abgedichtet.

Das Video in diesem Artikel zeigt das Prinzip der Montage von Kunststoffprodukten.

Fazit

Bei der Analyse all dieser Punkte sollte beachtet werden, dass wenn Sie sich mit der Anordnung des Bulk-Systems beschäftigen und dies parallel zum Bau des Hauses tun, es günstiger ist, aus Beton oder Ziegeln zu bauen. Bei kleinen Mengen ist es jedoch billiger, schneller und zuverlässiger, einen Kunststoffschacht zu verwenden.
