Industrielle verlegung der wasserversorgung:

Was ist die Verlegung der Wasserversorgung unter der Straße und wie unterscheidet sie sich von der Führung von Rohren durch Baustellen? Wir werden diese und andere ebenso wichtige Fragen in diesem Artikel beantworten.

Moderne Verfahren zum Verlegen von Wasser- und Abwassernetzen sind vielfältig. Daher können Sie die Methode wählen, die den Eigenschaften des Objekts, in dem die Rückverfolgung und die damit verbundenen Installationsarbeiten durchgeführt werden, am ehesten entspricht.

Klassifizierungsverfolgungsmethoden

Entsprechend den Besonderheiten des Territoriums, des Vorhandenseins der Straße, der Verkehrsintensität, der Transportparameter eines flüssigen Mediums usw. wird eine offene, versteckte und geschlossene Methode zum Verlegen von Rohren ausgewählt und verwendet.

In Übereinstimmung mit dem Ort der Pipeline variiert:

• über dem Boden,
• unterirdisch,
• Unterwasser-Rückverfolgungsmethode.

Lassen Sie uns die Merkmale der Implementierung dieser Methoden genauer betrachten.

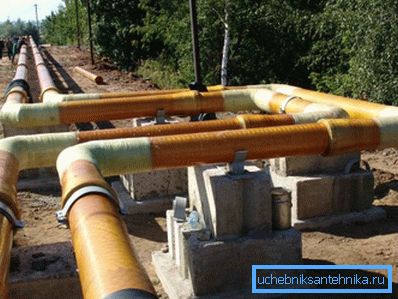

Öffnen Sie die Rückverfolgung

Die Verlegung von Außeninstallationen, oder auch offenes Aufspüren genannt, erfolgt mit Hilfe von speziell errichteten oder bereits vorhandenen Gebäudestrukturen wie Säulen, Wänden, Gestellen usw. In einigen Fällen erlaubt dieses Verfahren die Lokalisierung der Wege durch die Durchgangs- und Halbdurchgangskanäle, auf der Bodenoberfläche oder in einem Graben.

Die offene Bodenverfolgung auf dem Boden, deren Preis am besten zugänglich ist, lautet wie folgt:

• Befestigung an Stützen oder auf einem speziell angelegten Fundament;
• Verankerung oder Installation von Fracht auf Rohren, um das Absinken bestimmter Abschnitte der Autobahn und das Auftreten von Notfallsituationen zu verhindern;
• Installation mit lokalem oder importiertem Boden verfüllt.

Die Anweisung der offenen Vorrichtung für Wasserleitungen und Abwasser unter Transportstraßen sieht folgende Methoden zur Organisation der Bauarbeiten vor:

• mit einem kurzen Stopp des Verkehrs auf der Straße (ohne Umweg);
• mit Stoppen des Verkehrs in zwei Stufen (zuerst überschneidet sich eine Spur und dann die andere);
• ohne den Verkehr zu stoppen (angeordnete Umgehung).

Wichtig: Die Verfolgung der Straßenkreuzung unter schwierigen hydrologischen und geographischen Bedingungen wird unter Verwendung von Tunneln durchgeführt. Diese Art des Verlegens der Rohrleitung ermöglicht eine einfache Wartung und Reparatur der Strecke.

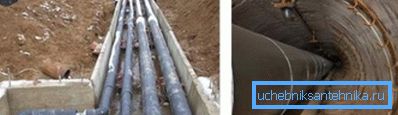

Auf verborgene Weise aufspüren

Verborgene Verlegungsmethoden für Wasserversorgungsnetze setzen voraus, dass Rohre in eigens dafür gegrabenen Gräben liegen. Wenn keine Möglichkeit besteht, Gräben anzuordnen, werden in den Wänden und unter der Fundamentplatte von Bauobjekten keine Kanäle verwendet.

Wichtig: Ein wesentlicher Nachteil dieser Lösung ist der schwierige Zugang zur Kommunikation, da die Straße zur Reparatur oder Wartung nur durch das vollständige Öffnen der entsprechenden Strukturen durchbrochen werden kann.

Zu den Anforderungen für die Durchführung von Aushubarbeiten beim Bau von Gruben und Gräben zählen folgende Punkte:

• Das Graben sollte erfolgen, ohne die natürliche Struktur des Bodens zu verändern.
• Wenn der Boden unterhalb des vom Projekt angegebenen Niveaus ausgewählt wird, ist es zulässig, eine Sandbettung über dem Boden des Grabens zu verwenden, jedoch unter der Bedingung, dass die Schichtdicke nicht mehr als einen halben Meter beträgt.
• Wenn der Boden entsprechend der Entwurfstiefe ausgewählt wird, wird der Boden des Grabens mit einer 10 cm dicken Sandfüllung ausgekleidet.
• Die Verfüllung des Rohres erfolgt von oben und an den Seiten mit einer sandigen Schutzschicht mit einer Dicke von 15 bis 30 cm, wonach der Boden aufgefüllt wird.
• Beim Verfüllen wird eine Walze aus nicht festem Boden gegossen und geformt, die sich in etwa einem Jahr auf dem Designniveau befindet.
• Es ist nicht erlaubt, im Winter eine Route auf einem gefrorenen Untergrund zu legen.
• Gebrauchte Rohre und Verbindungselemente müssen vor dem Verlegen auf Defekte (Späne und Risse) untersucht werden.
• Das Verfüllen der verlegten Strecke kann nur nach einem erfolgreichen hydraulischen Test durchgeführt werden.
• Je nach Durchmesser des verlegten Wasserversorgungssystems erfolgt die Verfüllung durch einen Bagger oder manuell.

Auf eine geschlossene Weise zurückverfolgen

Moderne Technologien ermöglichen es, Rohre mit beliebigen Durchmessern zu verlegen, ohne den Boden öffnen zu müssen.

Closed Routing wird mit einer der folgenden Methoden ausgeführt:

• Schild und Tunnelbau;
• Mikrotunneling;
• Punktion bei der Verwendung von Buchsen, Vibrationsgeräten, mechanisiertem Schraubensicherungsgerät usw .;
• Bodenstanzen durch pneumatische Stempel;
• Vakuumvibrationspressen des Bodens;
• Bohren (horizontales, gerichtetes, vibrierendes Bohren).

Die Wahl einer der aufgelisteten Methoden der grabenlosen Rohrverlegung wird durch den Durchmesser und die Länge der Trasse, die physikomechanischen Eigenschaften und die hydrogeologischen Eigenschaften des Bodens bestimmt. Auch hier hängt die Wahl des Verfahrens und damit die Kosten für die Verlegung einer Wasserleitung pro Meter weitgehend von der Art der zur Verfügung stehenden Ausrüstung ab.

Lassen Sie uns zum Schluss noch die effektivste und daher die gängigsten Methoden der geschlossenen Dichtung näher betrachten.

• "Pipe in pipe" ist eine Methode, mit der Sie eine verschlissene und sogar eine Notleitung ohne übermäßige Kosten wiederherstellen können. Manchmal werden mit dieser Methode Pfade aufgebaut, die vor äußeren mechanischen und chemischen Einflüssen geschützt sind.
• Die "Punktion" ist eine beliebte Methode, um Löcher in den Boden durch mechanisches Stanzen mit speziellen Geräten zu bohren.

Um einen minimalen Widerstand zu erzeugen, der dicker als der Boden ist, ist die Schiebevorrichtung mit einer Spitze der einen oder anderen Form ausgestattet. Als Spitze wird in der Regel ein glatter Metallkegel verwendet. Ein Rohr wird in das konische Loch gezogen. (Siehe auch den Artikel Auswahl der Heizungsrohre: Merkmale.)

Fazit

Jetzt wissen Sie, was eine Punktionsleitung ist und wie die Oberflächen- und Erdleitung verlegt werden. Die in der Praxis erlangten Informationen sollen zum Beispiel angewendet werden, wenn eine Wasserversorgung oder ein Abwassersystem mit eigenen Händen in einer Datscha angeordnet wird.

Es gibt Fragen, auf die Sie umfassende Antworten benötigen. Weitere nützliche Informationen finden Sie im Video dieses Artikels.
