Heizkörperventil - alles, was sie über dieses ventil und

Bei der Verwendung von Wasser kann die Heizung nicht ohne den Einsatz von Ventilen und Regelventilen auskommen. Durch den Einbau verschiedener Arten von Heizkörperventilen wird es möglich, die Erwärmung der Batterie einzustellen, wodurch die Zuverlässigkeit des gesamten Heizungssystems erhöht wird.

Ein solcher Effekt wird natürlich nur dann erreicht, wenn die Person klar versteht, welcher Abgriff für die Lösung des entsprechenden Problems optimal ist.

Über Arten von Kühlerkranen

Alle Armaturen für Heizkörper können in 3 Gruppen unterteilt werden:

• um den Kühlmittelstrom zum Heizgerät einzustellen. Dadurch ist es möglich, die Temperatur in jedem einzelnen Kühler zu ändern, indem der Kühlmittelstrom dadurch verringert / erhöht wird. Zu diesem Zweck werden normalerweise Standardventile verwendet, und der Durchgang der Rohrleitung wird durch manuelles Drehen des Ventils blockiert.

Beachten Sie! Um nicht mehrmals am Tag herumzuspielen, ist es sinnvoll, spezielle Thermoköpfe mit automatischer Anpassung zur Einstellung der Batterietemperatur zu verwenden. Nach der ersten Kalibrierung regeln sie die Temperatur selbst.

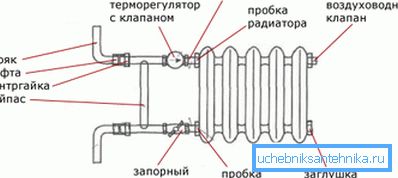

• um die Batterie aus dem Heizkreislauf "auszuschalten". Wenn das Einstellventil für Heizkörper den Kühlmittelstrom durch die Rohrleitung allmählich verringert, muss das Heizgerät in diesem Fall sofort ausgeschaltet werden. Zu diesem Zweck werden die einfachsten Kugelhähne verwendet, und damit das Heizsystem weiter arbeitet, ist ein Bypass, ein Abschnitt der Rohrleitung, der die Zu- und Abführungsrohre verbindet, angeordnet.

Beachten Sie! Natürlich müssen Absperrventile hinter dem Bypass installiert werden, d. H. Näher an der Batterie.

• Manchmal, selbst wenn alle Installationsvorschriften beachtet werden, kann sich Luft darin ansammeln, was zu ungleichmäßiger Erwärmung führty Eine einfache Konstruktion dient zum Entlüften von Luftstopfen - dem Kran von Mayevsky. Der Preis dieses Geräts ist günstig (inländische Hersteller legen ein Preisschild von ca. 160-200 Rubel fest), und die Vorteile sind enorm - periodisches Abblasen von Luft ermöglicht es, dass alle Kühlerabschnitte mit maximaler Effizienz arbeiten.

Die Installations- und Absperrventile können sowohl am horizontalen als auch am vertikalen Rohrleitungsabschnitt installiert werden. Auch das Kühler-Eckventil ist im Handel erhältlich - das Prinzip der Wirkung unterscheidet sich nicht vom gewöhnlichen, und der ganze Unterschied liegt in der Form.

Lesen Sie mehr über das Gerät, das Funktionsprinzip und die Auswahl von Ventilen für Heizkörper

Für eine sachkundige Entscheidung ist es erforderlich, die Vorrichtung und das Funktionsprinzip einer bestimmten Art von Einstell- / Verriegelungsvorrichtung genau zu verstehen und den Zweck des Ventils (Absperren oder Regeln) zu bestimmen. Bei der Installation von Heizkörpern müssen Sie folgende Probleme lösen: Einstellen der Heizung, Abschalten der Batterie in der Hochsaison, Entfernen der Luftstecker, ohne dass die Arbeit ausgeschaltet wird.

Daher liegt der Fokus auf Kränen, um diese Probleme zu lösen. In Betracht kommen insbesondere Kugel, konventionelle Regelkrane und ein Mayevsky-Kran.

Ventile

Der Kugelhahn kann als der einfachste Vertreter von Ventilen angesehen werden. In der Regel wird es nicht als Regelventil für den Kühler verwendet, sondern für die vollständige und schnelle Überlagerung des Kühlmittelstroms durch die Batterie - das heißt, um den Heizkreislauf abzuschalten.

Bei einer solchen Anwendung von Ventilen müssen die Zu- und Ableitungen mit einer Brücke verbunden werden. Wenn die Ventile geschlossen sind, wird das Kühlmittel von der Heizung durch diese Brücke umgeleitet. Und es ist fast sofort möglich, es reicht, den Drehknopf um 90 ° zu drehen.

Das Hauptelement einer solchen Vorrichtung ist eine Metallkugel mit einem Durchgangsloch und geschnittenen Segmenten. In teuren Modellen werden federbelastete Dichtungen verwendet, die eng an die Kugel anliegen und für Dichtheit sorgen. In Geräten wird die Dichtigkeit aufgrund der Tatsache erreicht, dass die Kugel gegen die Strömung des Wärmeträgers zur Dichtung gedrückt wird.

Bei der Anordnung des Bypasses kann anstelle des T-Stücks ein Dreiwegekugelhahn für Heizkörper installiert werden. Während des Betriebs ist es möglich, den Wasserstrom vollständig in die Heizung zu leiten, den Kühler vollständig oder teilweise in die Batterie und teilweise durch den Bypass zu leiten - alles hängt von der Gestaltung des Wasserhahns ab. Bei diesem Ansatz wird die Funktion des Justierens und Herunterfahrens kombiniert.

Heizung einstellung

Der kostengünstigste Weg zur Regulierung des Warmwasserflusses in die Batterie kann als Installation an der Versorgungsleitung einer herkömmlichen Einstellvorrichtung betrachtet werden, während das Rohr bei allmählichem Schließen des Ventils geschlossen wird. Bei der Installation werden nur lösbare Verbindungen verwendet (in der Regel Steckverbindungen), so dass die Installationsanweisungen nur ein paar Punkte enthalten: Wickeln Sie das FUM-Band auf den Faden und schrauben Sie den Gewindebohrer ein.

Beachten Sie! Die einfachsten Kugelgegenstücke können nicht als Steuerventile verwendet werden, da sie nur zwei Arbeitspositionen haben - sie sind normalerweise offen und normalerweise geschlossen.

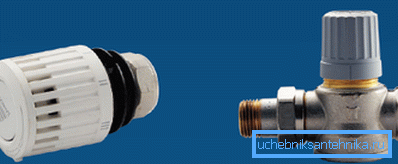

Die manuelle Einstellung ist nicht sehr bequem - erstens müssen Sie den Drehknopf ständig drehen, und zweitens ist die Einstellgenauigkeit nicht gleichwertig. Spezielle Regler mit Thermokopf sind viel komfortabler - sie lassen die Temperatursteuerung ganz vergessen, alles geschieht im Automatikmodus.

Die Vorrichtung solcher Thermostate ist extrem einfach - der Haupt- "Arbeitskörper" darin sieht aus wie eine abgedichtete Kammer mit gewellten Wänden. Im Inneren befindet sich eine Flüssigkeit oder ein Gas, das sich beim Erhitzen ausdehnt. Dieser Vorgang führt zu einer Dehnung des Faltenbalgs (derselben abgedichteten Kammer), wodurch das Lumen abnimmt und folglich der Kühlmittelstrom durch den Kühler abnimmt.

Luftstecker aus der Batterie entfernen

Das Auftreten einer Luftschleuse kann durch die ungleichmäßige Erwärmung der Batterie beurteilt werden, einige Abschnitte sind heiß und einige sind kaum warm. Der Kran von Mayevsky hilft bei der Bewältigung dieses Problems. Er kann ohne besondere Einschränkungen installiert werden. Nur der Durchmesser ist wichtig.

Es ist auch notwendig, das Material der Batterie zu berücksichtigen, damit die Metalle kein galvanisches Paar bilden. Für die Gussradiatoren können Sie das Mayevsky-Ventil für Gussradiatoren von 15 mm empfehlen.

Bei der Installation befinden sich solche Geräte im oberen Teil des Kühlers, sie stoßen einfach in den Stecker am Ende der Batterie. Und äußerlich sieht es eher wie eine normale Waschmaschine aus.

In der Mitte dieser Scheibe befindet sich ein kegelförmiges Loch, das während des Betriebs mit einem Metallstopfen verschlossen wird, der einfach in das Loch geschraubt wird. Um die überschüssige Luft auszublasen, drehen Sie den Metallkegel mit den Händen mit einem Schraubendreher leicht nach links und schließen Sie das Loch. Sie sollten sofort das Zischen der Abluft hören. Der Vorgang kann als abgeschlossen betrachtet werden, wenn Wasser aus dem Wasserhahn zu fließen beginnt.

Die Feinheiten der Auswahl eines Krans für den Kühler

Bei der Auswahl muss nicht nur der Zweck, sondern auch der Einbauort der Stopp- / Steuerventile berücksichtigt werden. Für die Wasserversorgung des Kühlers kann also durchaus ein Winkelhahn für einen Kühler verwendet werden. Kräne für Heizkörper mit niedrigerem Anschluss sehen etwas spezifisch aus, sie sind ein bisschen wie ein Fernglas.

Bei den oberen und unteren Kränen unterscheiden sich das Funktionsprinzip und die interne Struktur nicht, nur die Art der Einstellung unterscheidet sich. Dies ist der entscheidende Unterschied - die winkeligen oberen und unteren Heizkörperventile, die obere Hand einstellbar, die unteren jedoch mit einstellbarem schlüsselfertigem Element. Dies ist so, dass es unter beengten Bedingungen installiert werden kann.

Zusammenfassend

Ohne Kräne für den Kühler geht das bei der Installation der Heizungsanlage nicht. Dank dieser einfachen Geräte kann der Betrieb des Heizungssystems in einem weiten Bereich reguliert werden, und die Zuverlässigkeit und Stabilität der Heizung insgesamt wird ebenfalls erhöht.

Es ist auch wichtig, dass durch die Installation solcher Geräte die Installationskosten für die Heizung nicht wesentlich erhöht werden. Das Video in diesem Artikel beschreibt ein Beispiel für den Anschluss eines Heizkörpers mit Thermostaten und Ventilen.
