Hdpe-kugelhahn und seine eigenschaften

Beim Verlegen von Kommunikationsleitungen für verschiedene Zwecke werden derzeit häufig Niederdruck-Polyethylenrohre (HDPE) verwendet. Ihre Installation erfolgt mit speziellen Armaturen, zu denen Kugelhähne gehören. Als Nächstes prüfen wir, was diese Produkte sind, was sie sind und welche Eigenschaften sie haben.

Merkmale der Kugelhähne PND

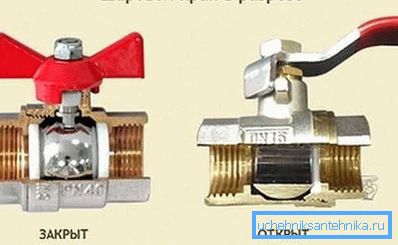

Kunststoffkugelhähne für HDPE-Rohre sind Absperrventile, die den durch die Rohrleitung transportierten Flüssigkeitsstrom vollständig abschalten. Kugel werden sie genannt, weil der Verriegelungsmechanismus in Form einer Kugel mit Durchgangsbohrung ausgeführt ist.

Die Kugel kann im Körper um 90 Grad gedreht werden, sodass Sie den Durchgang öffnen oder schließen können. Die Position des Verriegelungsmechanismus wird durch einen Hebel gesteuert. Bei Kranen mit großem Durchmesser (150 mm und mehr) wird der Verriegelungsmechanismus durch elektrische, pneumatische oder hydraulische Stellglieder gesteuert.

Der Fall dieser Geräte besteht aus HDPE, d.h. das gleiche Material wie die Pipeline selbst. Die Verriegelungsmechanismen bestehen meistens aus Polypropylen oder einem anderen Kunststoff.

Verdienste

Die betrachteten Ventile haben viele positive Eigenschaften, darunter:

• Haltbarkeit - das Produkt kann 25 Jahre oder länger halten. Die Haltbarkeit hängt stark von den Betriebsbedingungen des Produkts ab.
• Zuverlässigkeit aufgrund der Einfachheit des Designs.
• Niedriger Preis aufgrund billiger Materialien.
• Produkte mit geringem Gewicht
• Hohe Dichtigkeit.
• Aufgrund der Tatsache, dass das Gerät aus Kunststoff besteht, ist es nicht anfällig für Korrosion, außerdem setzt sich das Sediment praktisch nicht darauf ab.

Nachteile

Im Hinblick auf die Objektivität sind hier einige Nachteile der fraglichen Geräte:

• Kann nicht zur Einstellung des Durchflusses verwendet werden, da sie in diesem Fall schnell versagen.
• Wie andere HDPE-Formstücke sind sie auf weniger Druck als Metallfittings für Rohre ausgelegt.
• Mit steigender Temperatur nimmt die Festigkeit des Gerätes ab.

Beachten Sie! Bevor Sie einen Kunststoffkugelhahn für HDPE-Rohre verwenden, müssen Sie sicherstellen, dass seine Eigenschaften den Bedingungen entsprechen, unter denen er verwendet wird.

Ventiltypen für HDPE

Neben der Tatsache, dass sich die betrachteten Geräte im Durchmesser unterscheiden, können sie auch für unterschiedliche Installationsmethoden ausgelegt werden:

• Spannzange (Kompression);
• Flansch;
• Geschweißt

Nachfolgend finden Sie einen detaillierten Überblick über die Merkmale der einzelnen Typen.

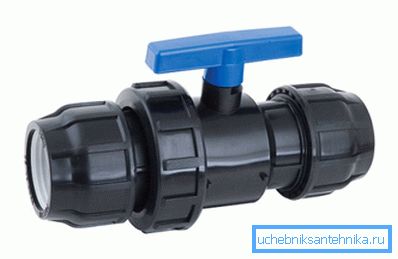

Spannzange

Diese Geräte werden für Rohrleitungen mit kleinem Durchmesser - 20 mm - 110 mm verwendet. Ihr Hauptmerkmal ist die einfache Installation, die von Hand ohne die Verwendung von Spezialgeräten und ohne die Fähigkeiten einer solchen Arbeit ausgeführt werden kann.

Beachten Sie! Für eine qualitativ hochwertige Installation des Krans mit einer Spannzangenmethode müssen die zu verbindenden Rohre genau senkrecht zu ihrer Achse geschnitten und einige Millimeter abgeschrägt werden, wie in der obigen Abbildung gezeigt.

Dieses Absperrventil wird in der Regel in Brauchwasserleitungen eingesetzt. Im Folgenden sind die Hauptmerkmale dieser Geräte aufgeführt:

Je nach Gerätemodell können die Spezifikationen geringfügig abweichen. Im Allgemeinen entsprechen sie jedoch den Daten aus der Tabelle.

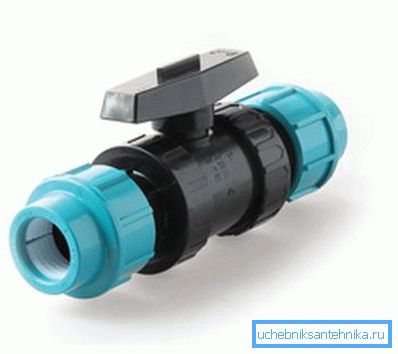

Ich muss sagen, dass die Kompressionsventile sowohl die gleiche Größe des Einlass- als auch des Auslassrohrs haben können, beispielsweise 32 bis 32 mm, und unterschiedliche, d. H. kann als Adapter zwischen Rohren unterschiedlichen Durchmessers dienen.

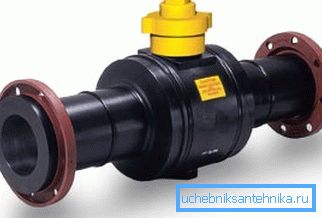

Geflanscht

PND-Ventile mit Flansch sind für Rohrleitungen mit großem Durchmesser (bis zu 315 mm) verwendet. Ihre Verbindung mit der Rohrleitung erfolgt durch Bolzen mit Flanschen. Als Spannzange ist diese Verbindung zusammenlegbar.

Im Gegensatz zu früheren Geräten können Flanschventile mehr Druck aushalten. Häufig werden diese Ventile in der chemischen Industrie eingesetzt, da sie beständig gegen Säuren und Laugen sind und auch keiner Korrosion unterliegen.

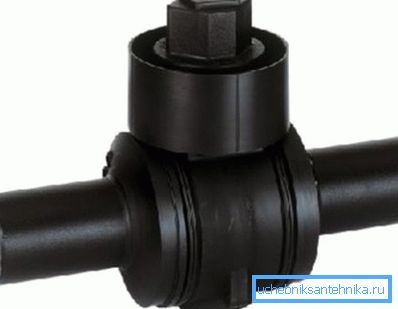

Geschweißt

Diese Verbindungsmethode wird in Fällen verwendet, in denen die Dichtheit gewährleistet sein muss. Die Installationsanweisungen sind in diesem Fall komplizierter.

Das Schweißen kann auf zwei Arten erfolgen:

• Hintern - mit Hilfe eines speziellen Schweißgerätes, das die Enden zweier geschweißter Teile schmilzt. Anschließend docken die Teile unter Druck an.
• Elektrofusionsverfahren - Die Erwärmung der Oberflächen der zu verbindenden Teile erfolgt in diesem Fall mittels Formteilen, durch die die Metallspirale verläuft. Infolgedessen werden die zu verbindenden Teile und die elektrische Kupplung miteinander verschweißt, um eine zuverlässige Verbindung zu gewährleisten.

Hier vielleicht alle Arten von Kugelhähnen aus Kunststoff.

Fazit

Polyethylen-Kugelhähne sind zuverlässige Absperrventile für verschiedene Arten von Rohrleitungen aus HDPE-Rohren. Wie wir herausgefunden haben, können sie je nach Zweck der Leitung und ihrem Durchmesser auf verschiedene Arten montiert werden.

In dem Video in diesem Artikel erhalten Sie zusätzliche Informationen zu diesem Thema.
