Hdpe-kran: konstruktionsmerkmale und anwendungsbereich

Heutzutage werden immer häufiger Rohre aus HDPE - Niederdruckpolyäthylen - für den Bau von Haushalts- und Industrierohrleitungen verwendet. Dieses Material erleichtert die Installation von Netzwerken, erhöht deren Zuverlässigkeit und verlängert die Lebensdauer.

Ein weiterer Vorteil von Kunststoffsystemen ist die Einfachheit und Schnelligkeit der Verriegelungsvorrichtungen an ihnen. In der Regel handelt es sich dabei um spezielle PND-Hähne und Ventile.

Eigenschaften des Kugelhahns

In den meisten Fällen handelt es sich um Kugelventile.

Geltungsbereich

Armaturen und Hähne für HDPE-Rohre werden zusätzlich an den Verbindungspunkten verschiedener Netzteile angebracht - an den Durchflusskontrollpunkten.

Beachten Sie! Sie garantieren luftdichte Kameraden. Darüber hinaus bieten sie die Möglichkeit, Rohrleitungen zu öffnen / schließen sowie den Durchfluss von durchströmenden Stoffen zu regulieren. Darunter befinden sich kalte, heiße, aggressive chemische Gase und Flüssigkeiten.

In den PND-Systemen werden Kugelhähne mit einem Durchmesser von 20/150 mm oder mehr verwendet:

• Trinkwasser und technische Wasserversorgung;
• Abwasser;
• Gasversorgung;
• Gießen
• Transport von technischen und chemischen Flüssigkeiten.

Gerätekonfiguration und Materialien

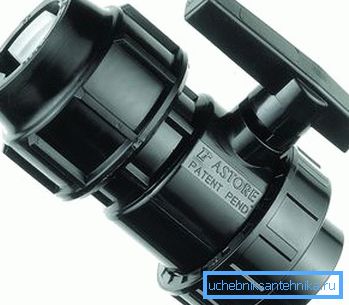

Ballvorrichtungen unterscheiden sich in der Materialproduktion. Die am häufigsten verwendeten Kunststoffhähne für HDPE-Rohre, Messing und Stahl.

Konstruktiv sind solche Geräte bekannt:

• Ecke;
• Kontrollpunkte;
• Mehrfachdurchlauf (drei oder mehr Einlässe).

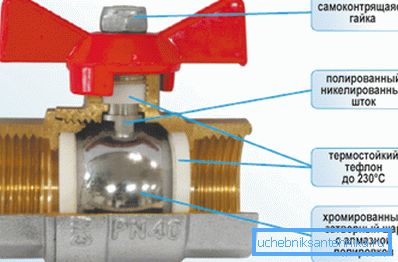

Das Regulier- oder Sperrelement im Kugelhahn hat die Form eines Kreises mit zwei Löchern. Es ist mit dem Griff des Geräts verbunden und bewegt sich um seine Achse. Wenn es durch die Löcher relativ zum Durchfluss des Mediums positioniert wird, lässt es es fließen, wenn es an der Blindseite angeordnet ist, sperrt es es.

Arten des Antriebsmechanismus

Absperrventile für Kunststoffrohre unterscheiden sich unter anderem im Prinzip des Antriebsmechanismus.

1. In Haushaltsnetzen mit einem kleinen Rohrquerschnitt überlappen die Ströme die Hähne der Rohrleitungen PND 25, 32, 50 usw. mit einem manuellen Steuerungsverfahren. Ie ihre Griffe werden nur mit den Händen gedreht. Diese Methode ist typisch für Rohrleitungen, die an zugänglichen Stellen montiert sind. Auf dieser Basis sollten die Zugangspunkte zum Kran mit einem zusätzlichen Schutz versehen werden - einem Zaun oder einem Verriegelungsmechanismus.
2. Weit verbreitet und Geräte mit Ausrüstung. Ein solcher Aktuator erhöht die Handkraft und erleichtert so die Positionsänderung des Krans.

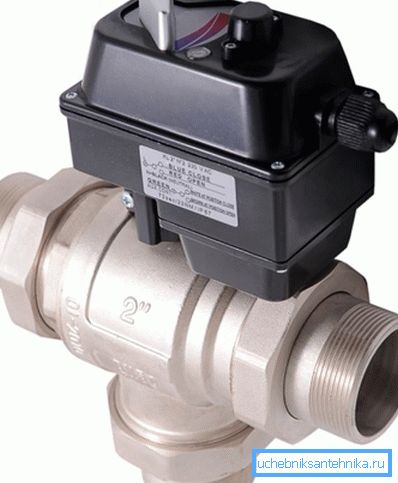

1. Rohrleitungen mit einem Querschnitt von 150 mm und mehr überlappen sich nicht mit der eigenen Hand. In diesem Fall wenden Sie automatische oder mechanische Antriebstypen an.

Die Methode ihrer Verwaltung kann sein:

• hydraulisch;
• elektrisch;
• pneumatisch.

Beachten Sie! Solche Geräte können eine Fernsteuerung oder vollständige Automatisierung des Schließens / Öffnens der Pipeline unter bestimmten Bedingungen ermöglichen. Zum Beispiel - die eingestellte Lufttemperatur.

Installationsmethoden

Wenden Sie verschiedene Methoden an, um den Kran 63 PND oder einen anderen Abschnitt zu montieren.

1. Stumpf- oder Thermistorschweißen gibt der Verbindung die höchste Dichtheit. Der Kran kann nicht gleichzeitig demontiert und wiederverwendet werden.
2. Durch die Flanschverbindung können Sie das Ventil mehrmals verwenden und das Gerät ohne Spezialausrüstung wechseln. Ventile an den Flanschen für Rohre haben nur zwei Vorkehrungen: "offen" und "geschlossen". Dadurch entfällt die Möglichkeit, den Durchfluss einzustellen. Solche Kräne bestehen aus Edelstahl oder Gusseisen. Sie werden in Anlagen mit großem Durchmesser verwendet: Gas, Ölleitungen usw. Die Geräte haben eine hohe Festigkeit. Ihr Körper ist aus zwei Elementen oder Gussstücken vorgefertigt.

1. Kupplungskupplungen werden in Gas-, Heizungs- und Wasserversorgungsnetzen mit einem Durchmesser von nicht mehr als 45 mm verwendet. Solche Ventile für HDPE-Rohre 32 und andere Abschnitte sind einfach zu installieren und einfach zu verwenden.

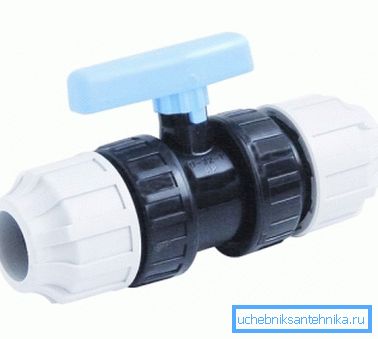

2. Die Armatur oder der Kompressions- (Crimp-) Kugelhahn wird mit Nippeln und Muttern montiert. Die Anschlüsse sind mit Dichtungen abgedichtet. Die Nippelkupplung ermöglicht die mehrfache Verwendung von Geräten.
3. Möglich und die kombinierte Installation des Krans. In diesem Fall wird das Schweißen von Elementen mit dem gleichen Querschnitt verwendet, beispielsweise 32-32 und Flansche.

Vor- und Nachteile von Kugelhähnen

Die Vorteile von Kugelhähnen für Kunststoffrohre sind nachfolgend aufgeführt.

1. Lange Lebensdauer
2. Die Zuverlässigkeit der HDPE-Krane äußert sich in einer garantierten Durchflussabschaltung und ihrer vollständigen Abdichtung.
3. Geräte können als Durchflussregler verwendet werden.
4. Das Gerät hat ein Minimum an Teilen. Aufgrund dessen ist der Preis nicht zu hoch und die Ausfallwahrscheinlichkeit ist reduziert.
5. Der Fluss kann sehr schnell blockiert werden. Dies gewährleistet eine maximale Effizienz des Netzwerkmanagements.
6. In der Regel sind für die Installation des Krans (eine ausnahmegeschweißte Schnittstelle) die Sonderausrüstungen, eher übliche Schlüssel, nicht erforderlich.

Nachteile von Geräten.

1. Das Lineal mit begrenzter Größe. Je größer der Rohrabschnitt ist, desto schwieriger ist es, den Kugelhahn dafür zu finden.
2. Wenn das Gerät zur Einstellung des Durchflusses verwendet wird und möglicherweise nicht vollständig überlappt, kann es während des Betriebs drucklos gemacht werden. Dies ist auf die Verformung der Sperrkugel zurückzuführen, die im Netzwerk die Wirkung eines Gases oder einer Flüssigkeit erfährt.
3. Die Anweisung warnt, dass solche Geräte in Gasleitungen mit einem Druck von nicht mehr als 10 bar und Wasserversorgungsnetzen mit einem Druck von nicht mehr als 16 bar verwendet werden können.

Fazit

Kräne für HDPE-Rohre bieten die Möglichkeit, optimale Bedingungen für den Einsatz von Systemen zu schaffen, die Flüssigkeiten und Gase transportieren. Aufgrund der Modellvielfalt können sie für alle Arten von Rohrleitungen ausgewählt werden.

Das Video in diesem Artikel hilft Ihnen, das Thema klarer zu verstehen.
