Handpumpe für die wichtigsten unterschiede und gerätetypen

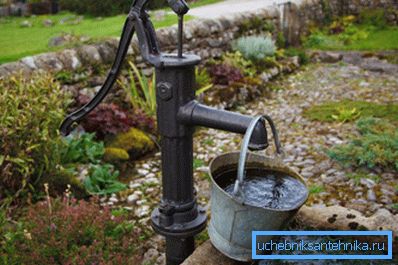

Heutzutage sind die meisten Quellen mit elektrischen Anlagen zum Pumpen von Wasser ausgestattet, und Handpumpen für Brunnen sind ziemlich selten. Mittlerweile eignet sich dieser Gerätetyp hervorragend als Backup-Option bei Stromausfällen und als Haupttyp der Wasserversorgung auf dem Grundstück.

Jeder weiß, dass Wetterkatastrophen und Geräteausfälle ganze Bereiche ohne Strom verlassen können. In diesem Fall garantiert die Handpumpe, dass Sie niemals unterbrechen.

Typen und Merkmale der Ausrüstung

Tatsächlich sind die Optionen für manuelle Vorrichtungen zum Pumpen von Wasser nicht so groß, die meisten von ihnen unterscheiden sich in den Konstruktionsmerkmalen und der Konfiguration der verwendeten Knoten. Das Funktionsprinzip ist für alle Geräte ähnlich, unterscheidet sich jedoch in Abhängigkeit von der Tiefe, aus der das Wasser entnommen wird.

Kolbenpumpen

Wie Sie wissen, eignet sich diese Art von Ausrüstung am besten für Abyssinian-Brunnen, sie kann jedoch auch für andere Wassereinlässe verwendet werden. Der Hauptvorteil solcher Geräte ist Einfachheit und Zuverlässigkeit..

Und wenn Sie einen kleinen Satz Ausrüstung und Werkzeuge haben, können Sie, wenn Sie möchten, eine Handwasserpumpe mit eigenen Händen für einen Brunnen herstellen. Sie müssen zugeben, dass es unwahrscheinlich ist, dass Sie andere Geräte selbst herstellen können.

Betrachten Sie alle Merkmale dieses Entwurfs im Detail:

• Wasser wird aus dem Grundwasserleiter durch den Wasserzulauf 1 gezogen. Je nach Art des Brunnens kann dies ein Spiel mit einem Filter (Abessinierbrunnen), einem Maschenfilter oder einem Kunststofffilter sein.
• Rohr 2 führt zur Erdoberfläche, deren Durchmesser und Länge variieren können, wobei zu beachten ist, dass folgende Anforderungen erfüllt sein müssen: Da die Pumpe Wasser ansaugt, müssen die Rohrwände starr sein. Das am besten passende Metall oder Kunststoff.
• Wenn die Handpumpe parallel zur elektrischen Pumpe verwendet wird, muss vor der Pumpensäule die Leitung abgezweigt werden, durch die Wasser in das Haus fließt.
• Ein weiteres wichtiges Detail bei der parallelen Verwendung von zwei Gerätetypen ist das Antippen eines Zweiges. Wenn Sie das Wasser manuell pumpen, muss es geschlossen sein, andernfalls fließt das Wasser in zwei Richtungen und Sie müssen viel pumpen. Aber der einfachste Weg, ein Rückschlagventil zu setzen, und Sie müssen die Leitung nicht ständig blockieren.
• Als nächstes kommt der Körper der Handpumpe, in dem sich alle Hauptarbeitsteile befinden.

• Das Scheibenventil 5 arbeitet wie folgt: Wenn der Kolben ansteigt, wird unter ihm ein Vakuum erzeugt, wodurch die Membran geöffnet wird und der gesamte Raum mit Wasser gefüllt wird.
• Der Zylinder 7 ist die Hauptpumpeinheit, die Wasser auf und ab bewegt und durch zwei Ventile Wasser pumpt.
• Das Kolbenventil 8 befindet sich oben und arbeitet nach dem folgenden Prinzip: Der Kolben bewegt sich nach unten, drückt auf das Wasser, das das Ventil 5 schließt, es öffnet auch das Kolbenventil und der Raum ist mit Wasser gefüllt. Wenn sich der Mechanismus nach oben bewegt, schließt die gleiche Wasserkraft das Ventil 8, und die Flüssigkeit wird in den Behälter gepresst oder gießt sofort aus.
• Die Kapazität 10 kann im Design vorhanden sein oder nicht, dies hängt alles von den Eigenschaften der Nutzung ab.
• Der Kolben bewegt sich mit Hilfe der Stange 9, die durch ein Scharnier mit einer Ausgleichsstange verbunden ist, die auch als Griff für die Arbeit dient.

Wie Sie sehen können, liegen diesem Prinzip die Grundprinzipien der Physik zugrunde. Das Design ist nicht kompliziert, daher ist es so zuverlässig und unprätentiös.

Es ist zu beachten, dass Kolbenpumpen mit einer Wassertiefe von nicht mehr als 10 Metern verwendet werden können. Andernfalls reicht das durch die Vorrichtung erzeugte Vakuum nicht aus, um Wasser zu heben. (Siehe auch den Artikel Eine Pumpstation mit eigenen Händen an einen Brunnen anschließen.)

Saugerpumpen

Diese Art von Ausrüstung ähnelt in vielerlei Hinsicht der vorherigen, jedoch gibt es strukturelle Unterschiede, aufgrund derer solche Pumpen Wasser aus großen Tiefen herauspumpen können. Ihr Hauptvorteil ist die Position des Pumpmechanismus, der sich unten befindet, sodass die Tiefe nicht so wichtig ist.

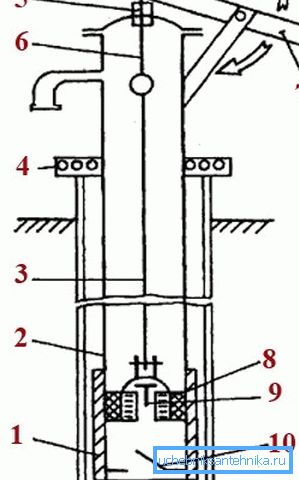

Beachten Sie das Funktionsprinzip dieses Geräts:

• Der Pumpenzylinder 1 befindet sich ganz unten im Design. Die Hauptsache in diesem Knoten ist die Festigkeit und die geometrische Korrektheit.
• Der Zylinder ist mit einer Wasserleitung verbunden, die zur Oberfläche selbst führt, wo er mit einer speziellen Klemme fest am Gehäuse des Schachts oder an der Betonwand des Schachts befestigt ist.
• Das Rohr an der Oberfläche ist ein Satz von Stangen 3, mit denen die Kraft auf den Mechanismus übertragen wird.
• Die Stangen sind mit Hilfe eines speziellen Systems mit der Hauptpumpeinheit, dem Kolben 8, verbunden. Dieser Teil sollte gut an den Zylinder angepasst sein, da die Leistung des Systems direkt davon abhängt.
• Am Boden des Zylinders befindet sich ein Saugventil 10, das verschiedene Konfigurationen haben kann - sowohl als Scheibe als auch als Kugel. Es öffnet sich, wenn sich der Kolben nach oben bewegt und schließt, wenn er sich nach unten bewegt.
• Das Ventil 9 befindet sich in der Mitte des Kolbens, es sollte eine spezielle Nut für eine bessere Leistung sein.
• Im oberen Teil ist die Stange mit der Stange 6 verbunden, die schwenkbar mit dem Ausgleichsgewicht 7 verbunden ist, das die Funktionen des Antriebshandgriffs übernimmt.
• Anstelle des Stielauslasses aus dem Körper ist eine Öldichtung 5 angeordnet, die verhindert, dass Schmutz und Niederschlag in die Struktur eindringen.

Tipp! Wie die Praxis zeigt, kann die beste Abdichtung des Kolbens im Zylinder auf einfache Art und Weise gewährleistet werden: indem an seinem oberen Teil ein Stück Gummi oder Leder befestigt wird, das nach dem Lochmuster ausgeschnitten wird.

Die Hauptmerkmale des Betriebs von Saugstabpumpen, die berücksichtigt werden müssen:

• Denken Sie daran, dass sich das Bodenventil immer im Wasser befinden muss. Daher muss das Rohr in Wasser eingetaucht werden, damit sich die Struktur beim Pumpen nicht über dem Wasserhorizont befindet.
• Beim Installieren und Befestigen der Konstruktion sollte der Kolben so eingestellt werden, dass er in der unteren Position nicht um 5-6 Zentimeter an das Ventil heranreicht.

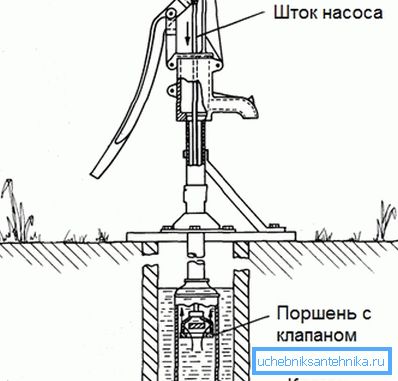

Das Funktionsprinzip der Vorrichtung ist ziemlich einfach: Wenn sich der Kolben nach unten bewegt, schließt das untere Ventil und der Wasserdruck öffnet das obere Ventil, wodurch die Flüssigkeit in den Raum oberhalb des Zylinders gelangt. Bei der Aufwärtsbewegung wird der Vorgang umgekehrt: Wasser schließt das obere Ventil und ein Vakuum unter dem Kolben öffnet das untere Ventil.

Die Hauptmerkmale der Pumpe für die Eigenfertigung

Wie Sie wissen, können Sie das Gerät in der fertigen Form kaufen, aber der Preis ist oft recht hoch, und diese Kosten sind bei Verwendung in der Datscha oder als Sicherungsoption nicht gerechtfertigt.

In diesem Fall können Sie das Gerät selbst herstellen, und unsere Anweisungen helfen dabei:

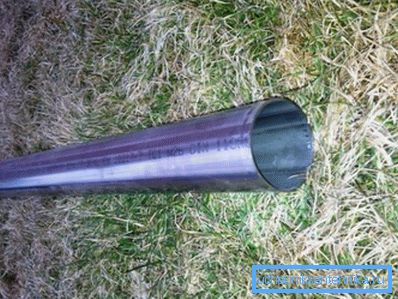

• Pumpengehäuse, ideale Option - ein Rohrstück aus gewöhnlichem oder Edelstahl. Die Länge des Teils sollte ungefähr 80-100 cm betragen. Vor dem Gebrauch sollte die innere Oberfläche auf Glätte geprüft werden, um eine optimale Leistung zu erzielen.

• Die obere Abdeckung besteht entweder aus Metall oder aus widerstandsfähigem Kunststoff. In der Mitte ist ein Loch für den Vorbau angebracht, und eine Dichtungsbuchse sorgt für höchste Zuverlässigkeit.
• Als nächstes ist auf die Herstellung des Kolbens zu achten - geeigneter Kunststoff oder Metall. Ideal - ein Rohrstück mit kleinerem Durchmesser, das mit kleinen Lücken nach innen tritt. Vergessen Sie nicht die Gummi- oder Lederdichtung. Je dichter sich der Kolben bewegt, desto höher ist die Leistung. Zu fester Sitz macht es jedoch schwierig, die Pumpe gut zu betreiben.
• Rohre, an denen Wasser fließt, müssen ausreichend fest und dicht sein, Schläuche dürfen nicht verwendet werden.
• Achten Sie besonders auf die Ventile. Sie sollten sehr zuverlässig sein, damit das Wasser nicht durchläuft, wenn die Pumpe nicht läuft. Diese Arbeit wird am besten mit Hilfe eines qualifizierten Fachmanns erledigt.

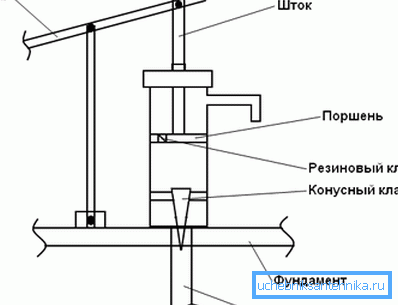

Wichtiger Hinweis! Viele machen den Fehler, die Pumpe ohne Sockel zu installieren, die Konstruktion ist danach locker, was zu einem Bruch einzelner Komponenten führen kann. Es ist am besten, den Körper fest zu befestigen, und wenn es sich um einen Abessinier handelt, können Sie eine kleine Krawatte einschenken.

Fazit

Trotz der vollständigen Automatisierung unserer Lebensgrundlagen ist es besser, bei Stromausfällen immer eine Sicherungsoption zu haben. (Siehe auch Artikel Wie wählt man eine Pumpe für einen Brunnen: Auswahlkriterien.) Deshalb verlieren Handpumpen nie an Relevanz. Das Video in diesem Artikel hilft, diese Art von Ausrüstung besser zu verstehen.
