Gute rohrleitungen: konstruktions- und betriebsmerkmale

Wenn Sie daran interessiert sind, was besser ist - ein Brunnen oder ein Wasserversorgungssystem, kann Ihr Haus sicherlich nicht an das zentrale Wasserversorgungssystem angeschlossen werden. In der Regel ist die Notwendigkeit einer autonomen Wasserversorgung auf dem Land abseits großer Siedlungen gefragt.

Das Wasserversorgungssystem des Landes aus einem Brunnen ist eine der häufigsten Arten der autonomen Wasserversorgung.

Diese Methode zeichnet sich durch eine Reihe offensichtlicher Vorteile aus, darunter:

• wirtschaftlicher Betrieb des Systems;
• niedrige Kosten;
• praktisch unerschöpfliche Wasserversorgung;
• hohe mechanische und chemische Reinheit des Wassers.
• lange Lebensdauer des Brunnens, bis zu 50 Jahre.

Merkmale der Anordnung von Untertage-Systemen der Wasserversorgung

Wie erfolgt die Installation des Wasserversorgungssystems an der Datscha vom Brunnen, welche Materialien werden dafür benötigt und wie hoch ist das Budget für das Projekt? Wir werden diese und ähnliche Fragen in diesem Artikel beantworten. Als Beispiel sei der Fall des Baus einer Bohrlochleitung mit einer Tauchpumpe betrachtet..

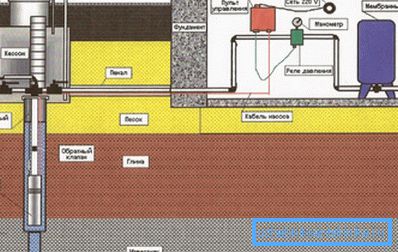

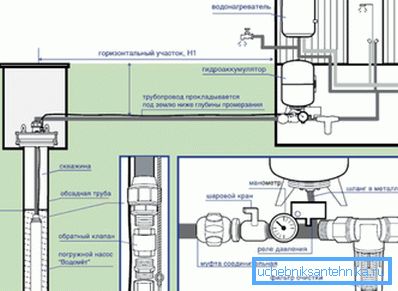

Das standardmäßige autonome Bohrlochwasserversorgungssystem besteht aus den folgenden Elementen:

• gut mit integrierter Tauchpumpe und anderer Ausrüstung;
• Caisson (gut Service gut);
• eine unterirdische Rohrleitung, die die Pumpe mit dem internen Wasserversorgungssystem verbindet;
• hausinternes Pipelinesystem;
• Filtersystem;
• Komplex der automatischen Steuerung von Parametern eines gegebenen Drucks;
• Hydroakkumulationsbehälter;
• Absperrventile;
• Warmwasserbereiter.

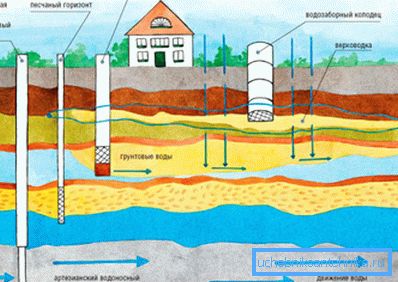

Arten von Brunnen

Moderne Brunnen, die an Wasserversorgungssystemen beteiligt sind, sind in zwei Haupttypen unterteilt: Sand und Artesian.

• Sandbrunnen werden bis zu einer Tiefe von 30 Metern gebohrt und können bis zu 1,5 Kubikmeter Wasser pro Stunde fördern.

Es ist jedoch notwendig zu verstehen, dass solche Mängel durch einige Nachteile gekennzeichnet sind, und in erster Linie ist es die Wahrscheinlichkeit, dass der Grundwasserleiter verschlammt wird. Insbesondere Brunnen an Standorten, die für den saisonalen Gebrauch bestimmt sind, sind anfällig für Verschlammung.

• Ein artesischer Brunnen wird bis zu einer Tiefe von 70 Metern gebohrt und liefert Wasser bis zu 10 Kubikmeter pro Stunde.

Wasser, das aus einem solchen tiefen Landhaus mit eigenen Händen gewonnen wird, zeichnet sich durch eine starke Mineralisierung aus und erfordert daher eine zusätzliche Behandlung. Aus diesem Grund werden neben der Tauchpumpe ausgeklügelte Filtersysteme eingesetzt, die eine umfassende Wasseraufbereitung für den technischen oder Trinkzustand ermöglichen.

Die Auswahl der Filtrationsausrüstung wird durch die unterschiedliche Zusammensetzung des Wassers, das in verschiedenen Bereichen erzeugt wird, kompliziert. Daher kann eine chemische Analyse erforderlich sein, um eine optimale Entscheidung zu treffen.

Der Betrieb eines vollwertigen artesischen Brunnens in einer Datscha oder in der Nähe eines Landhauses wird durch die Notwendigkeit eines Filtersystems erschwert, aus dem Wasser für die Zeit der saisonalen Aufbewahrung des Objekts abgelassen werden muss.

Arten von Hilfsmitteln

Das derzeitige Schema der Wasserversorgung aus dem Brunnen sieht die Verwendung einer Reihe von Hilfsvorrichtungen vor.

Diese Geräte gewährleisten die Effizienz und Langlebigkeit des Gesamtsystems und gewährleisten die hohe Qualität des erzeugten Wassers.

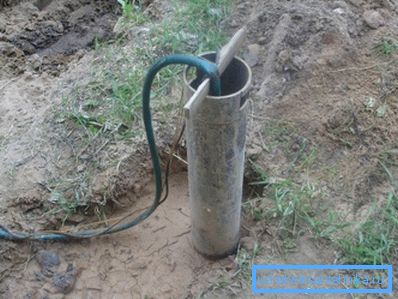

• Mantelrohr ist eine wesentliche Eigenschaft des Brunnens. Das Mantelrohr wird aus Gründen der Einhaltung des Durchmessers des Profils und anderer Größen ausgewählt.

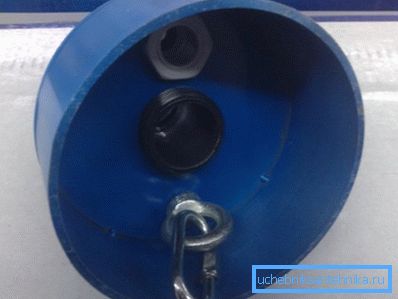

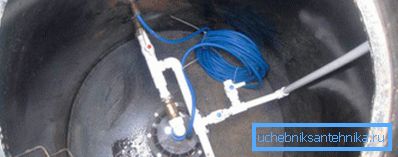

• Eine Kappe ist eine Hilfsvorrichtung, die mit Ihren eigenen Händen im oberen Teil des Gehäuses montiert wird und verhindert, dass Schmutz und Fremdkörper in das Bohrloch gelangen.

• Rohr - ein Mittel, das notwendig ist, um Wasser an die Oberfläche zu liefern. Das Rohr ist an der oberen Kappe montiert.

• Ein Kabel ist ein wesentliches Attribut eines jeden Brunnens, dessen Wasserversorgung mit einer Tauchpumpe erfolgt. Das Kabel wird an der Unterseite der oberen Kappe befestigt, um eine spezielle Öse zu erhalten. Am gegenüberliegenden Ende des Kabels ist eine Tauchpumpe befestigt, deren Position durch Anheben oder Absenken des Kabels eingestellt werden kann.

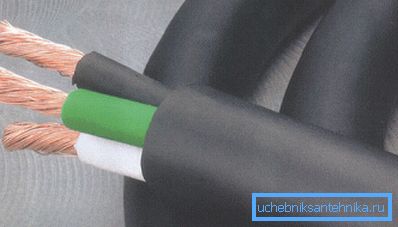

• Ein Stromkabel wird verwendet, um Strom von einer Stromquelle an der Oberseite an eine Tauchpumpe zu liefern.

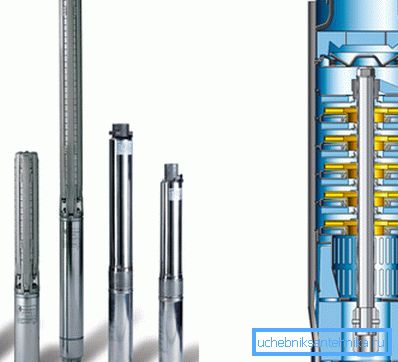

• Eine Tauchkreiselpumpe ist eine Vorrichtung zum Pumpen von Wasser. Die Parameter des Geräts hängen von Faktoren wie der Höhe des Wasseranstiegs und der geplanten Randwasseraufnahme ab.

Vor der Installation der Ausrüstung muss berücksichtigt werden, dass die Pumpe viel wiegt. Außerdem muss das Gewicht der Pumpe mehrere zehn Meter Stromkabel und -schlauch hinzufügen. Da es verboten ist, die Pumpe am Schlauch oder am Kabel zu ziehen, wird ein Metallkabel verwendet, das auf der Winde aufgewickelt ist, während der Schlauch und das Kabel auf speziellen Spulen gedreht werden.

Wichtig: Die Befestigung der Pumpausrüstung muss besonders zuverlässig sein, da eine Unterbrechung dazu führt, dass die Pumpe überflutet und ein neuer Brunnen gebohrt werden muss.

Installationsregeln für den externen Teil des Wasserversorgungssystems

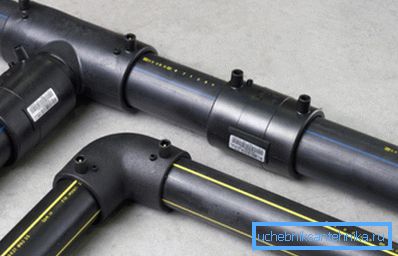

Der Hauptbestandteil des externen Teils des Wasserversorgungssystems ist die Rohrleitung, durch die das aus dem Brunnen gewonnene Wasser transportiert wird. Die moderne Rohrleitung besteht aus Polyethylenrohren.

Diese Lösung garantiert eine Reihe offensichtlicher Vorteile, darunter:

• niedriger Preis im Vergleich zu den Rohren aus Metall;
• maximale Beständigkeit gegen das Auftreten von Korrosion, da Polyethylen nicht rostet;
• Dauerhaftigkeit der Struktur, da die Pipeline im Boden mehr als 50 Jahre dauern kann;
• Mangel an Geschmack in Wasser, da Polyethylen im Gegensatz zu Metall keinen spezifischen Geruch und Geschmack hat;
• niedriger hydraulischer Widerstand, auch bei längerem Pipeline-Betrieb unverändert.

Pipeline-Installation für den Saisonbetrieb

Die Installation der Wasserversorgung für die Wasserversorgung aus dem Brunnen erfolgt unter Berücksichtigung einer Reihe von Regeln. Wenn beispielsweise ein Landhaus oder ein Landhaus ausschließlich für die Nutzung in der warmen Jahreszeit genutzt wird, muss das Wasserversorgungssystem nicht unbedingt vertieft werden.

In extremen Fällen können Rohre in einer Tiefe von 1 Meter verlegt werden. In diesem Fall muss im Herbst das gesamte Wasser ohne Rückstände abgelassen werden, um Schäden an der Rohrleitung im Winter zu vermeiden.

Um einen vollständigen Abfluss von Wasser sicherzustellen, ist die Rohrleitung mit einer leichten Neigung in Richtung der Ablassventilschächte installiert. Um die Wasserableitung zu vereinfachen, ist im Bohrloch in einem Abstand von mehreren Metern von der Oberfläche ein elektrisches Ventil an dem Rohrabschnitt angebracht.

Durch die Verlegung der Pipeline wird der Ausfall des autonomen Wasserversorgungssystems vollständig ausgeschlossen.

Pipeline-Installation für den Ganzjahresbetrieb

Wenn ein Landhaus oder eine Hütte das ganze Jahr über betrieben wird, muss die Rohrleitung 20 bis 30 cm unterhalb der Tiefkühltiefe verlegt werden. In der Regel hängen die Parameter des Einfrierens des Bodens sowohl von der minimalen Wintertemperatur als auch von der Art des Bodens am Standort ab.

Jede Region zeichnet sich durch ein eigenes Einfrieren des Bodens aus.

In Moskau und in der Region Moskau sind diese Parameter beispielsweise:

• für Lehm und Ton 1,35 m;
• für Böden mit einem Feinsandgehalt von 1,64 m;
• für Böden mit einem Gehalt an mittleren und großen Sanden 1,76 m;
• für steinigen Boden 2 m.

In Anbetracht der Tatsache, dass die Verlegung von Rohren in einer Tiefe von etwa 2 Metern mit erheblichen Arbeitskosten einhergeht, wurden mehrere mehr oder weniger wirksame Möglichkeiten entwickelt, Kunststoffrohre mit geringerer Tiefe zu installieren. Zuallererst ist die Methode der Verlegung von Rohren mit Isolierung und deren Installation mit einem speziellen Heizkabel zu beachten.

Es ist kein Geheimnis, dass es viele Materialien gibt, deren Wärmeleitfähigkeit um eine Größenordnung geringer ist als die Wärmeleitfähigkeit des Bodens. Daher können Sie nicht einen zwei Meter langen Graben graben, sondern einen Meter.

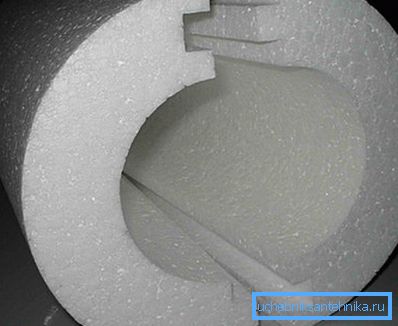

Vor dem Verlegen der Rohrleitung kann die Isolierung beispielsweise mit extrudiertem Polystyrol umwickelt und mit Erde bedeckt werden. Jetzt wird dein kaltes Wasser nicht beängstigend sein!

Der Vorteil dieser Lösung liegt auch in der Tatsache, dass moderne Heizgeräte hydrophob sind, sodass Sie kein Geld für Abdichtungsgeräte aufwenden müssen. Wenn jedoch der Frost in der kalten Jahreszeit kritische Werte erreicht, reicht eine Heizung möglicherweise nicht aus. In diesem Fall wird das Isoliermaterial in Kombination mit dem Heizkabel verwendet.

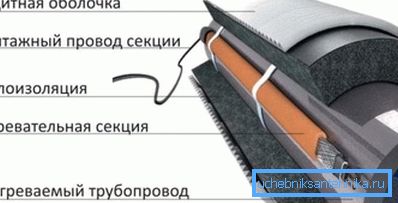

Das Kabel wird um oder entlang des Rohrs gewickelt und dann mit Isolierung umwickelt. Im normalen Modus wird das Kabel nicht verwendet, aber bei starker Abnahme der Umgebungstemperatur ist der Heizer an das Netzwerk angeschlossen.

Das Heizkabel ist nicht in der Lage, Kunststoff zu schmelzen, aber es kann Wasser über die gesamte Rohrlänge um einige Grad über Null erwärmen.Dieses Verfahren hat in Gebieten mit hohem Grundwasserspiegel breite Anwendung gefunden, und es ist daher unmöglich, eine Rohrleitung tiefer als den Bodengefrierpegel zu verlegen.

Wichtig: Wenn die Heizung der Rohre nicht rechtzeitig angeschlossen und die Rohre eingefroren wurden, können sie nicht bis zum Frühjahr erwärmt werden, da die Kabelkapazität dafür nicht ausreicht.

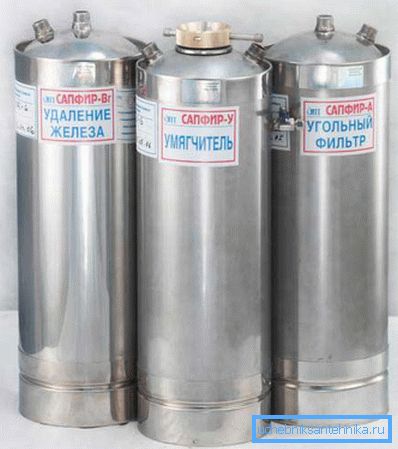

Filter auswählen und anwenden

Das Installationsschema des Wasserversorgungssystems aus dem Brunnen schlägt die folgende Reihenfolge der Elemente vor: eine Tauchpumpe, ein Ablassventil dahinter und dann eine bestimmte Anzahl von Filtern.

Das Hauptkriterium für die Auswahl der Filter ist die Qualität des erzeugten Wassers. Infolgedessen impliziert Wasser mit einem hohen Feststoffgehalt die Verwendung eines Filtertyps, während Wasser mit hohem Salzgehalt die Notwendigkeit anderer Filterelemente impliziert.

Bei artesischen Brunnen wird ein Filter eingesetzt, der Verunreinigungen wie Eisen und Kalk verzögert. Wenn Sie einen flachen Brunnen im Sand verwenden möchten, benötigen Sie ein Filtersystem für die mechanische Reinigung. In jedem Fall liefert ein gut konzipiertes Filtersystem hochwertiges Wasser ohne Verunreinigungen.

Die Installation von Filtern gilt als korrekt, wenn das System effizient ist und die Filterelemente für Wartung und Austausch leicht zugänglich sind.

Wichtig: Der Einbau von Filtern am Hydroakkumulator ist nicht nur erforderlich, um eine optimale Wasserqualität des Verbrauchers zu gewährleisten, sondern auch, um ein Verstopfen der Wasserversorgungselemente zu vermeiden. Infolgedessen führt ein gut konzipiertes und gebautes Filtersystem zu einer Verlängerung der Ressourcenlebensdauer der autonomen Wasserversorgung.

Automatisches Kontrollsystem

Damit das Wasserversorgungssystem aus eigenen Brunnen mit seinen eigenen Händen optimal arbeiten kann, muss es mit einer komplexen Steuerung ausgestattet sein.

Diese Lösung garantiert die folgenden Vorteile:

• Verringerung der Anzahl der elektromechanischen Geräte (insbesondere des Pumpenmotors);
• Sicherstellung eines stabilen Drucks im Wasserversorgungssystem gemäß den angegebenen Parametern;
• Verhinderung des Auftretens von Wasserschlägen und dadurch maximale Sicherheit des Wasserleitungsbetriebs.

Was ist Automatisierung im Wasserversorgungssystem und was zeichnet seine Funktion aus?

Der Automatisierungskomplex ist ein Relaissystem, das aus einem Leerlaufrelais und einem Druckrelais besteht. Diese Elemente sind einer Tauchpumpe zugeordnet. Wenn der Druck in der Rohrleitung unter die voreingestellten Parameter fällt, wird das Relais aktiviert und der Pumpenmotor schaltet ein. Wenn der Wasserdruck den Grenzwert erreicht, öffnet das Relais und der Motor stoppt, bis die Parameter wieder normal sind.

Der Wasserverbrauch in einem kleinen Haus ist klein. Folglich schaltet sich die Pumpe bei jedem Einschalten des Hahns oder beim Spülen der Toilette ein und dann aus. Um ein häufiges Ein- und Ausschalten des Motors zu verhindern, wird zusätzlich zur automatischen Regelung ein Hydro-Akkumulator (Empfänger) eingesetzt.

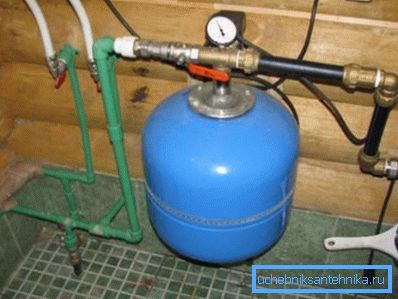

Akkumulator

Ein Empfänger ist ein Behälter, der durch eine dichte Membran in zwei Teile unterteilt ist. Ein Teil ist an das Wasserversorgungssystem angeschlossen und mit Wasser gefüllt, während der andere Teil mit Luft gefüllt ist (Druck bis zu 2 Atmosphären).

Das Prinzip des Empfängers ist wie folgt: Wasser drückt die Membran beim Füllen, was zu einem Druckanstieg im Luftbehälter führt. Wenn der Druck von zwei Atmosphären auf drei steigt, stoppt der Motor.

Im Gegensatz zu einem elektronischen Relais reagiert der Hydroakkumulator nicht auf geringfügige Schwankungen des Wasserdrucks. Daher kann die Anzahl der Ein-Aus-Zyklen des Motors minimiert werden.

Fazit

Wenn an der Datscha kein Zugang zu einer zentralen Wasserversorgung besteht, muss kein Brunnen oder eine zentrale Wasserversorgung gewählt werden. Auf der anderen Seite, gut ausgestattet, erhalten Sie Zugang zu hochwertigem Wasser. Weitere interessante und nützliche Informationen erhalten Sie, wenn Sie sich das Video in diesem Artikel ansehen.
