Graben für klempnerarbeiten: normen, anforderungen, merkmale

Ein Graben für ein Wasserversorgungssystem ist eine besondere Art von Bodenerschließung, die für die Verlegung von Versorgungsleitungen erforderlich ist - Rohre für den Transport von Trinkwasser. Trotz der scheinbaren Einfachheit dieser Aufgabe müssen bei der Arbeit einige Regeln und Vorschriften befolgt werden.

Wir möchten über diese Regeln sprechen und Ihnen helfen, einen Graben unter der Wasserleitung richtig zu graben.

Pipeline-Verlegung

Aktuelle Wege

Moderne Bautechniken setzen zwei Hauptmethoden für das Verlegen von Wasserrohren im Untergrund voraus:

1. Verlegung einer Wasserleitung in einen Graben. Bei diesem Verfahren wird vor dem Einbau der Rohrleitung die Entwicklung des Bodens bis zur Designtiefe, die Vorbereitung des Fundaments und die Verstärkung der Grabenwände durchgeführt. Nach dem Verlegen wird die Verfüllung durchgeführt und der Bereich über dem Arbeitsbereich verfeinert;
2. Grabenlose Verlegung der Wasserversorgung. Diese Methode ist progressiver und beinhaltet das Einstechen des Bodens zwischen zwei technologischen Bohrlöchern, gefolgt von der Verlegung des Rohrs in das entstehende Loch. Bodenentwicklung, Verfüllen und Landschaftsgestaltung sind in diesem Fall nicht erforderlich.

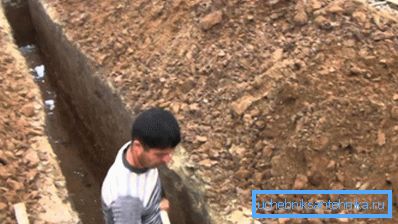

Die offene (Graben-) Verlegungsmethode ermöglicht es Ihnen, kleine Arbeiten mit einfachen Händen mit einfachen Werkzeugen zu bewältigen:

• Schaufeln
• Schrott
• Perforator usw.

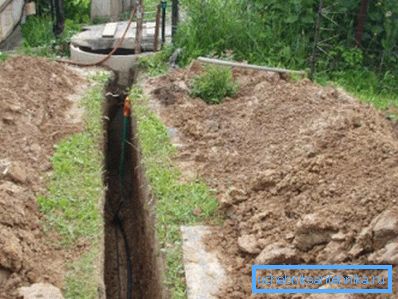

Es ist gut für ländliche Bauernhöfe geeignet, da der Boden nicht mit Asphalt bedeckt ist, die Gebäude spärlich sind, praktisch keine Kommunikation und Infrastruktur vorhanden sind, so dass der Schaden und die anschließende Sanierung minimal sind.

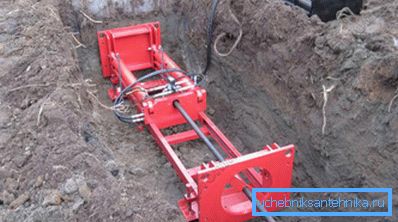

Der grabenlose Austausch des Aquädukts sowie dessen Installation erfordern spezielle Ausrüstung und geschultes Personal. Die Methode basiert auf horizontal gerichtetem Bohren oder Durchbohren mit speziellen Spitzen und einem unter Druck stehenden Wasserstrahl.

Hervorragend geeignet für Stadtgebiete mit dichten Gebäuden und entwickelter Infrastruktur, wo die offene Methode manchmal nicht verfügbar ist.

Beachten Sie! Für die Organisation von Kommunikationen in einem privaten Sektor ist die offene Methode durchaus akzeptabel. Das grabenlose Verfahren ist zur Überwindung von Autobahnen und anderen ähnlichen Hindernissen möglich.

Grabenentwicklungsregeln

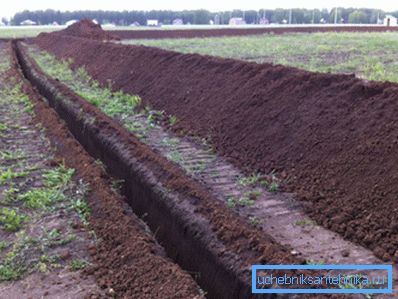

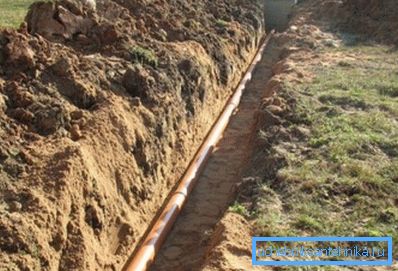

Für Arbeiten außerhalb der Stadt können Sie also die offene Methode der Rohrverlegung verwenden. Wir brauchen also einen Graben.

Um es richtig zu erstellen, finden Sie die Anleitung hilfreich, in der wir die grundlegenden Anforderungen und nützliche Erläuterungen zu einer Reihe von Fragen gesammelt haben:

• Es ist ratsam, einen Graben auf dem kürzesten direkten Weg anzulegen. Wenn dies nicht möglich ist, wird es in gerade Liniensegmente mit Windungen von 90 ° aufgeteilt, manchmal sind andere Drehwinkel zulässig.
• Die Tiefe des Grabens ist ein sehr wichtiges Merkmal. Laut SNiP sollte die minimale Verlegetiefe unter Berücksichtigung möglicher dynamischer Belastungen mindestens einen Meter betragen. Die klimatischen Bedingungen unseres Landes haben jedoch eine andere Einschränkung: Der Graben sollte etwa 30 cm tiefer sein als die Bodengefriertiefe in Ihrer Region (für die mittlere Zone - etwa 2 - 3 m für die südlichen Regionen - 1,2 - 1,3 m);
• Die Grabenbreite sollte beim Verlegen von Wasserpipelines für SNiP nicht weniger als 70 cm betragen, in der Praxis werden jedoch bei der Arbeit mit professionellen Dienstleistungen solche strengen Normen angewandt, und im Garten kann man sich nach dem Rohrdurchmesser und dem Arbeitskomfort richten. Gewöhnlich auf die Breite einer Schaufel gegraben - 45 - 50 cm;

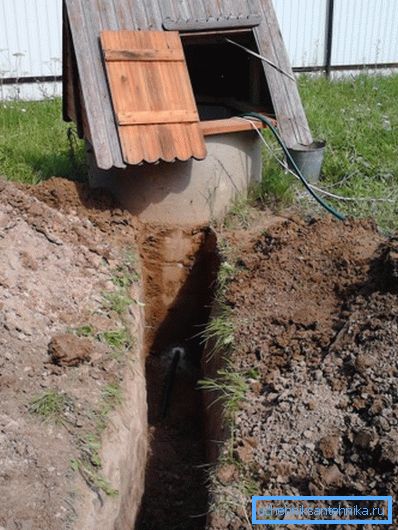

• Bei der Verlegung von Wasserleitungen ist eine Neigung von 0,002 - 0,005 in Richtung des Brunnens zu beachten, wenn sich darin ein Ablassventil befindet, um das System im Falle einer Reparatur oder Konservierung für den Winter zu leeren.
• Klempnerarbeiten und Abwasser in einem Graben passen nicht alle Regeln und Vorschriften. Diese Anforderung wird jedoch häufig ignoriert, wenn Kunststoffrohre in Schutzmanschetten verwendet werden. Wir würden es nicht empfehlen.
• Das Kabel- und Wasserversorgungssystem kann in demselben Graben unter folgenden Bedingungen verlegt werden: Das Kabel (bis zu 35 kV) wird in einem Kunststoffrohr oberhalb des Wasserversorgungssystems verlegt, der Abstand zwischen ihnen beträgt mindestens 25 cm und oberhalb des Kabels mindestens einen Meter Boden.
• Der Boden des Grabens sollte dicht und gerammt sein, es ist wünschenswert, dass das Rohr mit einem vollständigen Sitz auf dem Boden liegt.

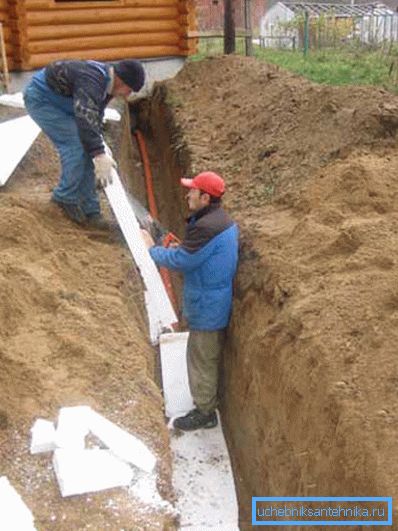

Zusätzlich zu diesen Regeln benötigen Sie eine Reihe von Tipps. Daher ist es in den nördlichen Regionen und auf der mittleren Spur besser, das Rohr mit einer Schicht Schaum oder Mineralwolle zu bedecken. Manchmal treten extreme Fröste auf und diese Maßnahme kann Sie vor einem Unfall schützen.

Beim Befüllen des Grabens, besonders in der Anfangsphase (die ersten 25 bis 30 cm), den Boden sanft in die Grabenecke werfen. Vermeiden Sie verstopfte Klumpen, Ziegelsteine, Steine ​​und andere schwere Rückstände, da das Rohr sonst beschädigt werden kann.

Beachten Sie! Fragen Sie die Einheimischen, wie man einen Graben unter der Wasserversorgung gräbt. Vielleicht passt der Preis zu Ihnen und Sie können nur den Prozess steuern. Erdarbeiten sind nicht das Aufregendste.

Die Verwendung von Technologie

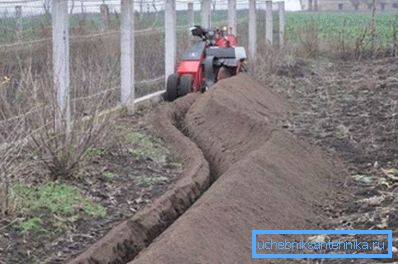

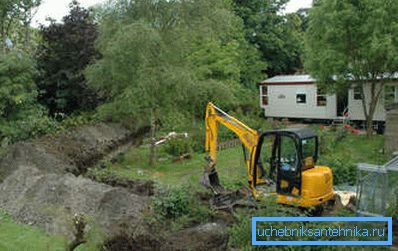

Sie können auch bei der Anwendung von Technologie helfen. Heute ist die gesamte Masse von leichten Minibaggern, Motoblöcken und anderen ähnlichen Gütern auf dem Baumarkt erhältlich. Oft ist die Miete eines solchen Gerätes nicht so teuer, und die Arbeit ist in wenigen Stunden erledigt, Sie haben nicht einmal Zeit, sich zu langweilen.

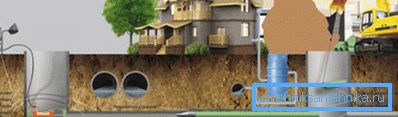

Wenn sich ein Straßengraben oder ein ähnliches Hindernis auf dem Weg befindet, können Sie die Methode der Punktion des Bodens anwenden. Dazu graben sie von zwei Seiten des Hindernisses Brunnen aus, die einen halben Meter tief unter der Tiefe der Dichtung liegen, und die Länge des Brunnens muss anderthalb bis zwei Meter betragen. Die Breite beträgt etwa 1 - 1,2 m.

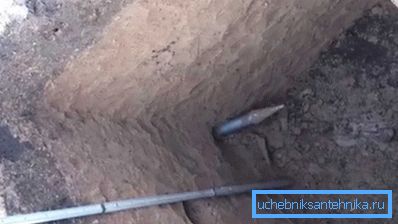

Ein Stahlrohr wird in Abschnitte von je 1 m Länge geschnitten, an deren Enden ein Gewinde geschnitten wird. Benötigen auch Kupplungen. Eine konische Spitze besteht aus einem Stück mit einem Vorschlaghammer, an dessen Ende ein kleines Loch verbleibt.

Dann nehmen sie eine Wasserpumpe und stecken den Schlauch in den Brunnen. Dann wird die Spitze in Richtung des zweiten Bohrlochs in den Boden getrieben, ein Rohrabschnitt wird mit Hilfe einer Kupplung an sein Ende gewickelt, ein Schlauch wird in das Rohr eingeführt und Wasser wird zugeführt.

Am Rohrkörper ist eine Klammer oder ein Schlüssel befestigt, und das Rohr wird mit Hilfe von Schrott in den Boden gedrückt (es ist zu beachten, dass es bei gutem Wasserdruck wie ein Uhrwerk funktioniert).

Wenn das Rohr vollständig eingeführt ist, wird das nächste Segment damit verbunden und so weiter, bis die Stelle vollständig durchstochen ist.

Beachten Sie! Um die übliche zweispurige Route zu überwinden, dauert es mehrere Stunden, während Sie den Asphalt nicht wiederherstellen und die Bewegung blockieren müssen.

Fazit

Grabungen sind eine akzeptable Methode für die Verlegung von Wasserleitungen in ländlichen Gebieten. Wenn Sie die grundlegenden Regeln und Vorschriften der Arbeit kennen, können Sie diese unabhängig voneinander oder unter Verwendung von Technologie durchführen. Das Video in diesem Artikel hilft Ihnen, einige Nuancen des Prozesses zu verstehen.
