Gost am kran: wir untersuchen die vorhandenen normativen

In diesem Artikel soll ermittelt werden, welche staatlichen Normen die Herstellung von Ventilen regeln. Wir werden einige aktuelle GOST kennenlernen und deren Grundanforderungen studieren. Also geh

Liste von

Beginnen wir mit einer kurzen Liste von Dokumenten, mit denen wir Kontakt aufnehmen müssen.

• GOST 25809-96 Es ist den Typen und Größen der hergestellten Mischer und Armaturen gewidmet.

Interessanterweise passen importierte Klempnerarbeiten auch meistens innerhalb der durch die Norm festgelegten Größengrenzen - einfach weil ihre Empfehlungen von den Eigenschaften der menschlichen Anatomie abhängen.

• GOST 21345-2005 beschreibt die allgemeinen technischen Bedingungen für die Herstellung von Kugel- und Korkkranen. Mit einigen Vorbehalten: Sie sind für Rohrleitungen mit einem Druck von bis zu 250 Atmosphären ausgelegt und können nicht unter besonderen Bedingungen eingesetzt werden (in der Kernenergie, beim Transport korrosiver Flüssigkeiten usw.).
• GOST 9544-2005 enthält die Dichtheitsnormen für Ventile und klassifiziert sie nach der Dichtheitsklasse.
• GOST 10944-97 enthält technische Bedingungen für die Herstellung von Regelkränen (Drosseln, Dreiwegeausführungen usw.).

GOST 25809-96

Markierung

Der Standard setzt unter anderem den Standard für die Kennzeichnung von Armaturen und Mischern. In ihrer Kennzeichnung sollte die folgende Notation verwendet werden:

Anweisungen zum Lesen des Etiketts sind einfach und unkompliziert.

Bezeichnung beinhaltet:

1. Art der Sanitäreinrichtung (Cm oder Cr).
2. Die Reihenfolge der Buchstaben.
3. Verweis auf den Standard.

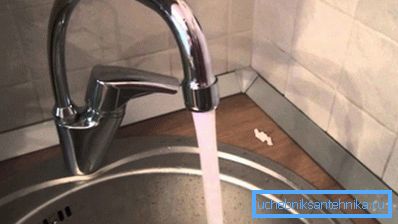

SM-MDTSBA GOST 25908-96 ist also eine klassische Küchenarmatur: Sie ist zum Waschen vorgesehen, mit zwei Wasserhähnen ausgestattet, Rohre werden durch ein zentrales Loch eingeführt, der Wasserhahnkörper wird am Waschbecken selbst befestigt, der Auslauf ist mit einem Luftsprudler ausgestattet.

Anforderungen

Wir geben nicht alle Optionen für die Herstellung von Armaturen und Mischern mit ihren durch die Norm vorgegebenen Grundmaßen an: Interessierte können sich mit dem Volltext selbstständig vertraut machen.

Wählen Sie nur die Schlüsselpunkte aus.

• Die Form von Rumpf, Daumen, Gander und Schaltern ist nicht durch die Norm geregelt und wird durch die Arbeitszeichnungen bestimmt.
• Wandmischer sollten einen Mittenabstand auf dem Inliner haben, der 100 oder 150 mm beträgt.

In der Praxis werden jedoch alle inländischen Produkte, die auf dem Markt erhältlich sind, mit einem Achsabstand von 150 mm hergestellt.

• Der Gander sollte mit einem Luftsprudler, einem Glätteisen (einem kurzen vertikalen Abschnitt, der das Spritzen von Wasser in Richtung Spülbeckenrand verhindert) geliefert werden, oder ausgestellt sein.

• Zentralmischer können mit einem gegossenen T-Stück oder einem flexiblen Liner hergestellt werden.

Anmerkung des Autors: Jetzt gibt es fast keine Cast-Tees mehr, was eine gute Nachricht ist. Auswechseln eines Teemischers - ein Weihnachtsbaum mit eigenen Händen ist mit einer teilweisen Demontage der Stahlwasserversorgung verbunden, ist sehr anstrengend und dauert mindestens eine Stunde. Zum Vergleich - der Mischer an den Schläuchen wird in 15 Minuten mit zwei Rauchpausen gewechselt.

• Das Gewinde für den Anschluss des Brauseschlauchs an den Wasserhahnkörper und die Gießkanne muss G1 / 2 (1/2 Zoll) haben, für GUS-G3 / 4 (3/4 Zoll).
• Bordhähne sollten an Öffnungen in Spülbecken und Waschbecken mit einer Größe von 34 mm montiert werden können.

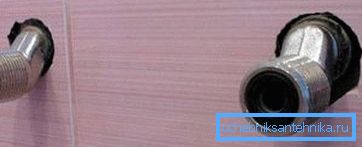

• Verzögerer (Exzenter für die Wandmontage des Wasserhahns) müssen eine Exzentrizität von 3 mm haben. Sie kompensiert die Abweichungen der Installation der Rohre vom Standardabstand. Darüber hinaus sollte die Form der Sensen ihr Verdrehen ermöglichen: Sie sind mit Vorsprüngen nach innen oder Facetten nach außen versehen.


• Mischer müssen komplett geliefert werden, mit einem vollständigen Satz Schläuchen und Dichtungen.

GOST 21345-2005

Der Standard hat den Status von international: er wird auf dem Territorium von 12 Staaten der ehemaligen UdSSR übernommen. Die Notwendigkeit, die bisherige GOST 21345-78 zu ersetzen, ergab sich aus eher organisatorischen als aus technologischen Gründen: Der Kugelhahn nach GOST 21345-78 weist keine gravierenden strukturellen Unterschiede zu seinen modernen Pendants auf. Das Design von Korkventilen hat sich im letzten halben Jahrhundert nicht grundlegend verändert.

Was sollte ein Kork- oder Kugelhahn gemäß GOST 21345-2005 sein?

• Bei einem Kran mit voller Bohrung darf der effektive Durchmesser bei der Größe bis DN350 nicht weniger als 95% des Durchmessers der Einlassdüse und bei der Größe DN400 und mehr nicht weniger als 92% betragen. Der effektive Durchmesser des Ventils mit verengtem Durchgang ist auf den Verbraucher abgestimmt.

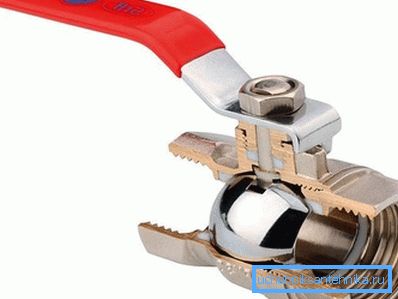

Wichtig: Moderne Kugelhähne ziehen unter anderem einen minimalen hydraulischen Widerstand an. Der verengte Durchgang reduziert diesen Vorteil gegenüber Kork- und Schraubenventilen auf ein Minimum.

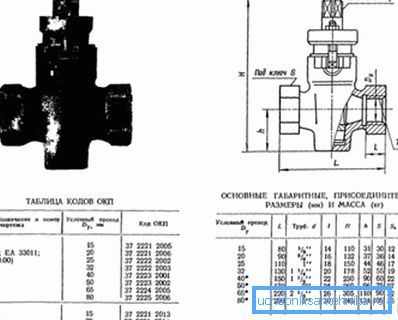

• Die Nenngröße des Ventils gemäß GOST sollte der folgenden Tabelle entsprechen:

• Vor der Montage des Krans müssen alle Teile von Schmutz befreit werden.
• Die Reibflächen des Kegels und des Gehäuses des Kegelventils müssen mit säurefreiem Schmiermittel beschichtet sein.
• Die verschraubte Stopfbuchse kann maximal 30% ihrer eigenen Höhe (nicht weniger als 2 mm) in eine Nut eindringen.

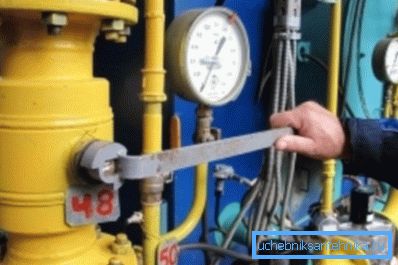

• Bei der Montage des Körpers an den Bolzen, was für große Durchmesser typisch ist, erfordert der GOST des Kugelhahns, dass die Enden der Bolzen mindestens eine Umdrehung des Gewindes aus den Muttern hervorstehen. Die Stollen werden bis zum Anschlag in die Hülle gewickelt.
• Für die äußersten Positionen des Griffs sollten Begrenzer vorgesehen werden.

Übrigens: Korkhähne ohne Henkel haben und können grundsätzlich keine haben.

• Der Kran kann teilweise demontiert geliefert werden, bei abgenommenem Griff oder Getriebe (für Produkte mit großem Durchmesser). Entfernte Teile werden in demselben Behälter verpackt.

GOST 9544-2005

Wie ist der Kugelhahn nach GOST 9544-2005 klassifiziert? Was sind die Anforderungen für die Dichtheit des Gates?

Beginnen wir mit der Testmethode. Sie werden auf einfache und transparente Weise ausgeführt: Das Ventilelement wird hermetisch an einer Rohrleitung mit dem entsprechenden Durchmesser befestigt, woraufhin ein Arbeitsdruck darin erzeugt wird. Gasventile werden mit Druckluft geprüft; Zur Kontrolle von Leckagen wird das Ventil in Wasser platziert.

Die Haltezeit mit Dichtheitskontrolle muss der folgenden Tabelle entsprechen:

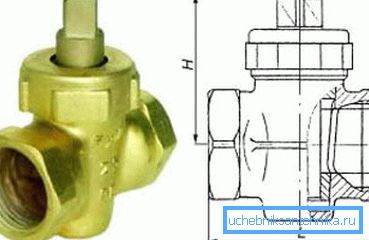

Kurioserweise wurde der Kork- oder Kugelhahn nach GOST 9544-93, der durch GOST 9544-2005 ersetzt wurde, nicht nur vom Durchmesser, sondern auch vom Dichtungstyp abhängig getestet. Bei Metall-Metall- und Nichtmetall-Dichtungen variierte die Testdauer.

Wie werden hermetische Klassen zugewiesen? Lassen Sie uns eine Tabelle der Klassenzuordnung geben, die vom Leckvolumen bei verschiedenen Nenndurchmessern des Ventilelements abhängt.

Bitte beachten Sie: Klasse A wird ohne sichtbare Lecks zugeordnet.

Es ist nützlich: Für alle Arten von modernen Kugelhähnen ist eine typische Dichtheitsklasse A. Gleichzeitig ist der Preis ungefähr gleich und oft niedriger als der Preis für Kork-, Schraubenventile, Stahl- und Gusseisenventile. Der Einfluss derartiger Qualitäten auf die Kundenpräferenzen ist durchaus vorhersehbar: Andere Arten von Armaturen und Armaturen werden schnell aus dem Massenmarkt gerät.

GOST 10944-97

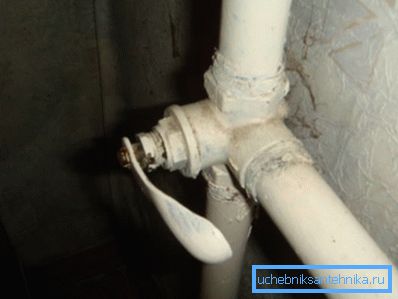

Dieser GOST für ein Dreiwegeventil, eine Drosselklappe und andere Steuerventile zum Heizen hat ebenfalls internationalen Status. Es wurde jedoch nur in acht ehemaligen Unionsrepubliken übernommen. Markieren Sie die wichtigsten Bestimmungen des Dokuments.

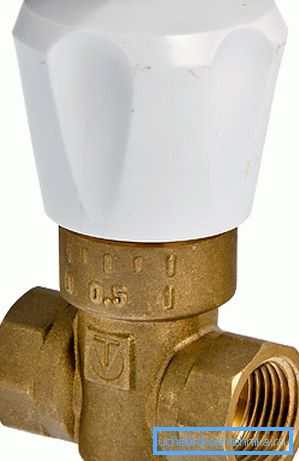

Die Norm gilt für die Regelung und Blockierung des Durchflusses von Kühlmittelhähnen, die bei Temperaturen bis + 150 ° C und einem Druck von mindestens 10 kgf / cm2 betriebsfähig bleiben. Es beschreibt alle Haupttypen von Armaturen, die beim Heizen verwendet werden - Schrauben, Korken, Kugelhähne und Drosseln (deren Regeleinheit eine bewegliche Nadel ist).

Produktkennzeichnung wird bestimmt durch:

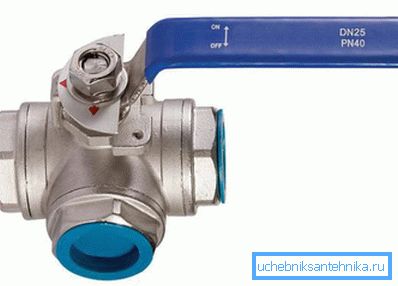

1. Art des Krans So ist der Buchstabe B mit einem Schraubenventil, dem Buchstaben P - Cork, W - Ball und D - Choke gekennzeichnet.
2. Funktionalität Hier ist eine Liste von Symbolen:
3. КРТ - Dreiwegekranregulierung.
4. KRP - der Gatekran, der reguliert.
5. KRD - Kranregulierung mit Doppelverstellung.

• KRM - die Kranregulierungsbaugruppe.
• KZ - Absperrhahn.

In der geschlossenen Position sollten die Steuerventile bei einer Größe von DN15 nicht mehr als 20 cm3 / min und bei DN20 30 cm3 / min bei einem Druckabfall von 10 kgf / cm2 über das Ventil gehen.

Wenn der Wasserhahn nicht universell ist und nur für Rechts- oder Linksmontage geeignet ist, wird er zusätzlich mit den Buchstaben P oder L gekennzeichnet.

Der Mindestprüfdruck, der von allen normgerechten Ventilelementen aufrechterhalten werden muss, beträgt 15 Atmosphären.

Die Außenflächen der Krane werden aufgehellt (von Oxiden und Zunder befreit).

1. Der Winkel zwischen den Achsen der Gewinde sollte 90 oder 180 Grad mit einer Genauigkeit von 1 Grad betragen.
2. Die Zeit bis zum Versagen (insbesondere ohne Anziehen der Stopfbuchse) sollte nicht weniger als 1000 Zyklen betragen.
3. Das Material und die Konstruktion des Griffs sollten verhindern, dass sich der Griff über den gesamten Betriebstemperaturbereich über + 40 ° C erwärmt.
4. Das Gerät sollte mit Begrenzern der Bewegung des Griffs in extremen Positionen geliefert werden. In diesem Fall sollte die Gestaltung der Begrenzer eine Änderung ihrer Position in den Lebensbedingungen ausschließen.
5. Bei der Herstellung ist die Verwendung der folgenden Materialien erlaubt:

• Messing - für Körper und Fensterladen.
• Fluorkunststoff - zum Abdichten von Fugen.
• Griffe - aus Polypropylen, Polyamid und Polystyrolen mit Stahlkern oder eingebetteten Teilen.

Das Etikett auf dem Gehäuse sollte das Herstellerlogo, den Nenndurchmesser und den maximalen Arbeitsdruck sowie in Schraubenventilen und Drosseln die Strömungsrichtung des Kühlmittels anzeigen. Der Fall ist mit einer konvexen oder niedergedrückten Schrift gekennzeichnet.

Fazit

Wir hoffen, dass die Kenntnis der aktuellen gesetzlichen Dokumente für den Leser von Nutzen ist. Das Video in diesem Artikel enthält traditionell zusätzliche Materialien zu den Themen, die wir diskutieren. Erfolge!
