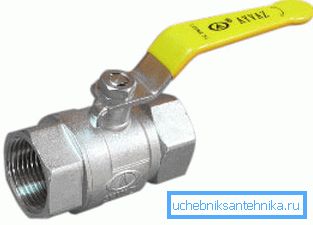

Gaskugelhahn: konstruktionsmerkmale
Die Gasleitung ist notwendigerweise mit Absperrventilen ausgestattet. Es ist für die Möglichkeit der Isolierung von Notfallbereichen oder reparaturbedürftigen Bereichen erforderlich. Das Beste, was Sie heute tun können, ist die Bewältigung dieser Aufgabe Kugelhähne für Gas, auf die in diesem Artikel eingegangen wird.
Technische Beschreibung
Das erste, was zu beachten ist, ist die Einrichtung eines Kugelhahns.

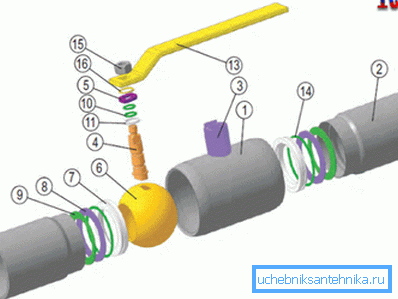

Struktur
| Bezeichnung in der Figur | Name |
| 1 | Schrank Teil. Meistens in Messing oder Stahl gefunden. |
| 2 | Verbindungsrohr. Kann gefädelt oder geschweißt sein. |
| 3 | Hals Teil. Gehen Sie durch den Bestand. |
| 4 | Pleuelstange Verbindet den Griff und die Kugel. |
| 5 | Einschränkungen der Waschmaschine. |
| 6 | Ball absperren. Führt das Schließen und Öffnen des Durchgangs direkt durch. |
| 7 | Sattel Positioniert den Ball an der richtigen Stelle. |
| 8 | Ring-Unterstützung Hält den Sattel. |
| 9 | Frühling |
| 10 | O-Ring-Dichtung |
| 11 | Ring |
| 12 | Flansch |
| 13 | Griff |
| 14 | Sitzdichtung. |
| 15 | Sicherungsmutter Hält den Griff. |
| 16 | Stopper |
Arbeitsprinzip

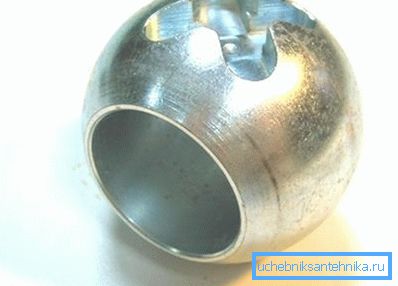

Der wichtigste und wichtigste Teil des fraglichen Gasventils ist eine Absperrkugel, die eine Durchgangsbohrung aufweist, die dem Durchmesser des Verbindungsrohrs entspricht und mit dem Schaltgriff der Stange verbunden ist.
Die Anweisung, wie ein solcher Mechanismus funktioniert, ist elementar:
- Ein Mann mit einer leichten Handbewegung dreht den Griff um 90 Grad.
- Die Aktie überträgt diese Bewegung auf den Ball.
- Die Wand wird zu einem Loch und bietet einen einfachen Zugang.
Tipp: Es wird nicht empfohlen, den Griff in halb geöffneter Position zu installieren, da dies den Verschleiß der Struktur erheblich erhöht.
Verdienste
Kugelhähne für Gasleitungen haben eine ganze Reihe positiver Aspekte:
- Relativ niedriger Preis. Erreicht dank der Einfachheit des Designs, ohne teure Komponenten zu verwenden.
- Geringes Gewicht. Die Pipeline wird dadurch nicht schwerer, so dass sie auf herkömmliche Rohrverankerungen beschränkt werden kann.
- Hohe Zuverlässigkeit. Bei der Herstellung von Materialien wird nur eine hohe Festigkeit verwendet.

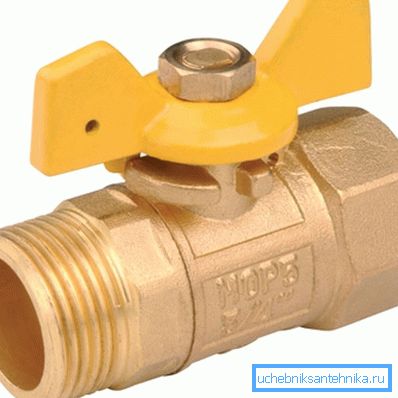

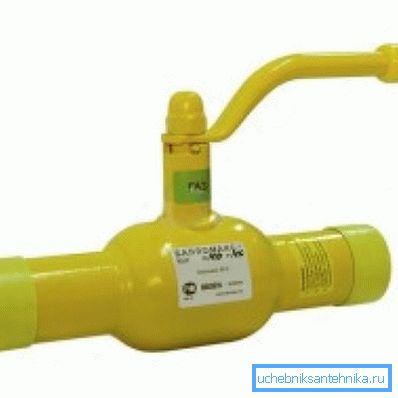

Tipp: Es wird empfohlen, ein Kranmaterial in Abhängigkeit von der Umgebung auszuwählen, in der Sie es verwenden möchten. So können Messingmodelle beispielsweise Korrosionsvorgängen perfekt standhalten, während Stahlmodelle stärkeren mechanischen Belastungen standhalten.
- Hohe Geschwindigkeit und Benutzerfreundlichkeit von Hand. Es genügt eine kurze Drehung des Griffs, um die Position von "offen" in "geschlossen" und umgekehrt zu ändern.
- Keine Wartung nötig. Solche Ventile und Armaturen können an schwer zugänglichen Stellen sicher installiert werden.
- Hohe Dichtigkeit der Überlappung. Die geschlossene Position des Krans gewährleistet eine vollständige Abdichtung der Rohrleitung.
- Möglichkeit der Installation auch unter Wasser. Gleichzeitig ist das Eindringen von Flüssigkeit in das System absolut ausgeschlossen
- Kleine größe. Sie ermöglichen es dem Produkt, sich nicht vor dem Hintergrund des Rohrs selbst abzugrenzen, und vereinfachen die Installation, die von 1-2 Personen problemlos durchgeführt werden kann.
- Attraktives Aussehen. Das einzige auffällige Detail ist der Griff, der in Form eines Schmetterlings oder eines länglichen Hebels hergestellt werden kann. In jedem Fall sieht die technische Einheit ziemlich ästhetisch aus.
- Einfache Installation. Vielleicht sowohl gefädelt als auch geschweißt.
Technische Daten
Lassen Sie uns die Parameter des klassischen Modells für die Installation in der Hausgasleitung analysieren:
| Parameter | Bedeutung |
| Abschnitt | 1,5 cm oder? ein Zoll |
| Die Anzahl der Umdrehungen der Gewindeverbindung | 6-7 |
| Dichtheitsanzeige | Klasse A |
| Druck standhalten | Nicht weniger als 6 MPa |
| Zulässige Temperatur | Von -20 bis +130 Grad Celsius |
| Körpermaterial | Messingmarke LS-59-2 |
| Griffart | Schmetterling |
| Kohler Griff | Gelb gemäß den Regeln der Pipeline-Bezeichnung |
| Dichtungsmaterial | PTFE |
| Gewindeanschluss für Manometer | G? / G? |
| Arten von Schraubverbindungen | Innen-Außen und Innen-Innen |
| Produkthöhe | 5,8 cm |
| Länge mit Griff | 6,7 cm |
| Körperlänge | 6,7 cm |
| Außendurchmesser | 3,3 cm |
Mögliche Variationen
Es sei auch darauf hingewiesen, dass Gaskugelhähne sich in einigen Besonderheiten unterscheiden können, nämlich:
- Wenn möglich reparieren. Es gibt faltbare und vollständig geschweißte Proben.
Tipp: Wenn Sie den Kran an einem unzugänglichen Ort aufstellen, sollten Sie sich für ein vollständig geschweißtes Produkt mit einem geschweißten Verbindungsrohr entscheiden. So erreichen Sie eine maximale Dichtheit, die in der Zukunft bei schwierigen Wartungsbedingungen erforderlich ist.
- Den Gang hinunter. Kugelhähne können voll und nicht voll sein.
Darüber hinaus gibt es Modelle mit elektrischem Antrieb, mit denen Sie den Schließ- und Öffnungsvorgang automatisieren können.
Fazit

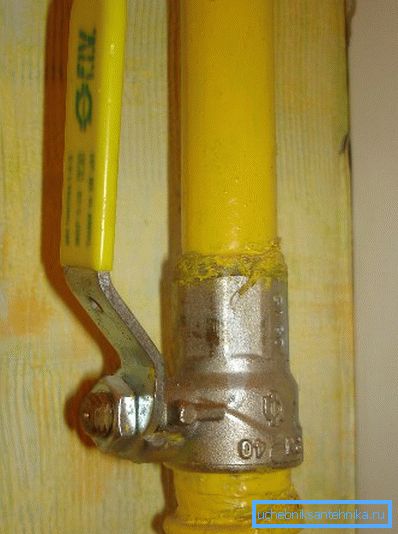

Die Gasleitung muss mit zuverlässigen Kränen ausgestattet sein, falls ihre einzelnen Abschnitte isoliert werden müssen. Dies betrifft insbesondere die Anschlussstellen an Gasgeräte sowie die Gefahrenzonen. Die beste Option ist ein Kugelhahn aufgrund seiner hohen Zuverlässigkeit, einfachen Bedienung und vielen anderen Vorteilen (siehe auch Artikel Warum ein Mayevsky-Kran in Heizungsanlagen installiert werden).
Das Video in diesem Artikel enthält zusätzliche Informationen, die sich direkt auf die vorgestellten Materialien beziehen. Wählen Sie für die Anordnung der Gasleitung nur die besten Komponenten.
