Flexibler schlauch für die wasserversorgung: auswahl,

In diesem Artikel werden wir darüber sprechen, was ein flexibles Rohr für ein Wasserversorgungssystem ist, in welchen Fällen seine Verwendung gerechtfertigt ist und welche Einschränkungen es beim Betrieb gibt. Das Thema des Artikels ist von erheblichem Interesse, da in einigen Fällen die Verwendung starrer Verbinder durch den Platzmangel oder die komplexe Konfiguration der angrenzenden Flächen, auf denen die Installation erfolgt, behindert wird.

Der sogenannte flexible Eyeliner ermöglicht es, mit geringem Aufwand die Installationsarbeiten zu Hause und auf dem Land unter beengten Verhältnissen zu bewältigen.

Hauptvarianten und ihre Merkmale

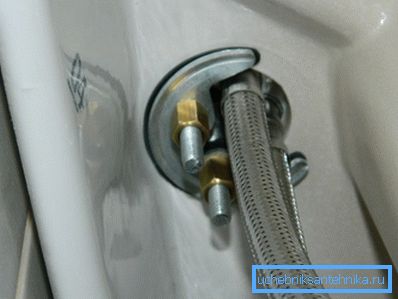

Flexible Wasserleitungen werden verwendet, um diese oder andere Sanitärarmaturen mit Sanitärinstallationen zu verbinden.

Zu den offensichtlichen Vorteilen dieser Art von Verbindung gehören die folgenden:

• angemessener Preis für das fertige Ergebnis im Vergleich zur Verwendung harter Kommunikationen;
• Zuverlässigkeit und Dauerhaftigkeit der Verbindung, vorausgesetzt, die Installationsarbeiten sind ordnungsgemäß;
• Einfachheit und Leichtigkeit der Verbindung;
• die Fähigkeit, Installationsarbeiten mit einem einfachen Werkzeug durchzuführen.

Eine wichtige Voraussetzung für eine hohe Verbindungsqualität ist die richtige Wahl des flexiblen Liners.

Heute gibt es zwei Arten von Schläuchen auf dem Markt, darunter:

• Gummimodifikationen in der Verstärkungshülle aus Metall - die kostengünstigste und einfach herzustellende Steckverbindertyp. Aufgrund der einfachen Herstellung ist der Preis solcher Produkte am günstigsten. Strukturell ist der Verbinder ein flexibler Schlauch, an dessen Enden die Hülsen eingepresst sind - einerseits mit einer Überwurfmutter und andererseits mit einer Überwurfmutter oder auch mit einer Überwurfmutter.

Wichtig: Trotz des Vorhandenseins eines Verstärkungsgeflechts wird der Gummikern normalerweise dazu verwendet, nach mehreren Betriebsjahren Mikrorisse abzudecken, was den Dichtheitsgrad negativ beeinflusst.

• Die Faltenbalgmodifikationen in der Funktionalität ähneln der vorherigen Produktkategorie.. Es gibt jedoch einen wesentlichen Unterschied: Hier wird anstelle des Geflechts eine gewellte, verschleißfeste Hülse verwendet. Eine weitere Besonderheit ist, dass die Hülsen nicht gekräuselt, sondern direkt mit der Hülse verschweißt sind. Aufgrund dieser strukturellen Merkmale sind die Verbinder haltbarer und zuverlässiger. Darüber hinaus sind Balgverbinder für einen breiten Betriebstemperaturbereich ausgelegt.

Eigenschaften von Gummischläuchen in Metallgeflecht

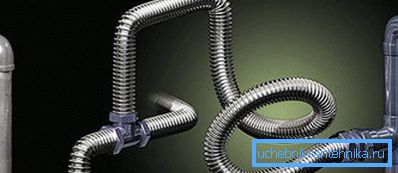

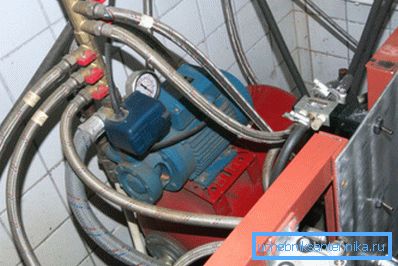

Der moderne flexible Rohrschlauch 1 2 sowie ähnliche Produkte mit anderen Größen sind ein würdiger Ersatz für Kunststoffrohre aus Metall. Wie bereits erwähnt, können Sie mit dem flexiblen Eyeliner in beengten Verhältnissen arbeiten und den angeschlossenen Mixer oder die Senke bei Bedarf ohne Demontage von Ort zu Ort bewegen.

Die Leichtigkeit der Selbstmontage wird nicht nur durch die Flexibilität des Schlauches gewährleistet, sondern auch durch die in den inneren Hohlraum der Überwurfmutter eingesetzten Gummidichtungen und das Vorhandensein von Dichtungsringen an den Fittings. Das heißt, wenn Sie diese Art von Anschlüssen erwerben, erhalten Sie nicht nur den Schlauch selbst, sondern auch Verbindungsstücke für den Anschluss.

Bei der Auswahl eines flexiblen Liners mit Metallgeflecht müssen Sie auf folgende Momente achten:

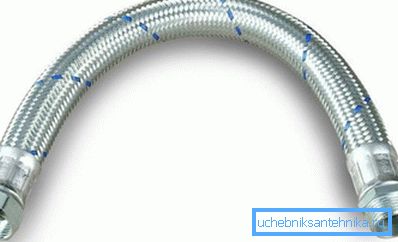

• Temperaturbegrenzungen. Schläuche können für kaltes oder heißes Wasser ausgelegt werden. Modifikationen für kaltes Wasser werden mit gewebten blauen Streifen geflochten, während Heißwasserprodukte mit roten Streifen markiert werden.
• Maximaler Arbeitsdruck - in der Markierung auf dem Aufkleber angegeben, seltener wird die Markierung direkt auf die Hülle aufgebracht.
• Das für die Herstellung des Rohrs verwendete Material. Je nach Kautschukgehalt kann die Festigkeit und Haltbarkeit von Kautschuk mehr oder weniger betragen. Hinzu kommen Produkte aus technischem Gummi, die während der gesamten Lebensdauer riechen. Gleichzeitig gibt es Produkte aus Lebensmittelkautschuk, die nicht riechen und dementsprechend die Qualität des verbrauchten Wassers nicht beeinträchtigen.
• Das Material, das bei der Herstellung von Geflechten verwendet wird. Zur Herstellung des Schutzgeflechts wird in der Regel Edelstahl oder verzinkter Stahl verwendet. Es ist leicht voneinander zu unterscheiden, da verzinkter Stahl weniger glänzt und einen charakteristischen Grauton aufweist. In diesem Fall sollten Produkte mit Edelstahlgeflecht gewählt werden, da diese nicht länger halten.
• Die Länge des Produkts. In der Regel sind Modifikationen von Schläuchen im Längenbereich von 40 cm bis 1,5 m auf dem Markt. Es ist wichtig, von Anfang an die richtige Länge zu wählen, damit Sie den kurzen Schlauch nicht mehr herausziehen.
• Die Betriebsdauer des Produkts kann 1 bis 10 Jahre betragen. Je teurer der Eyeliner ist, desto besser ist er.

Gemeinsame betriebliche Nachteile

Welche Funktionsmängel zeichnen sich am häufigsten durch einen flexiblen Schlauch auf Gummischlauchbasis aus?

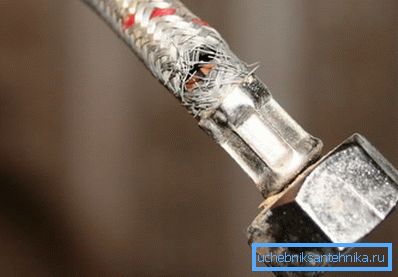

• Ungenügende Kräuselung des Inliners und dadurch mögliche Leckage. Laut Statistik werden mehr als die Hälfte der geflochtenen Sanitärschläuche von Hand gefertigt, wobei nicht automatisierte Geräte und Muffen aus offensichtlich minderwertigem Metall verwendet werden.
• Verformung von Hutmuttern und Formstücken bei Installationsarbeiten. Dieser Nachteil ist selten, aber charakteristisch für Verbindungselemente aus minderwertigem Metall. Um die Produktionskosten zu senken, stellen Hersteller von namenlosen Steckverbindern Überwurfmuttern und Formteile aus Silumin her. Die Verwendung minderwertiger Legierungen führt dazu, dass die Muttern nicht nur verformt werden, sondern auch bröckeln.
• Verringerung der Dichtheit der Verbindung durch das Auftreten von Mikrorissen auf technischem Gummi von geringer Qualität. Diese Regel ist sowohl für den Schlauch in der Hülle als auch für Dichtungen relevant, die nach einem Jahr Betrieb knacken oder zerbröckeln.

• Das Geflecht wird nach einem Jahr Betrieb durch Korrosion von verzinktem Stahl abgewickelt.

Um einen Bruch des Wasserversorgungssystems zu vermeiden, können Sie einen hochwertigen flexiblen Schlauch mit ungiftigem Gummischlauch - EPDM - verwenden. Das Geflecht sollte aus Edelstahl (AISI-304) mit einer hohen Webdichte hergestellt werden. Presshülsen sollten aus Edelstahl und Muttern und Fittings aus Messing gefertigt sein.

Wichtig: Echt hochwertige Marken-Konnektoren werden mit einem Qualitätszertifikat und einem Pass auf den Markt gebracht.

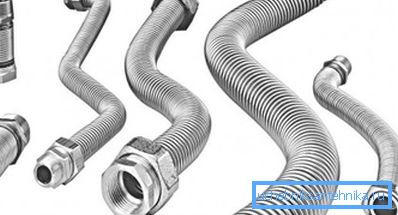

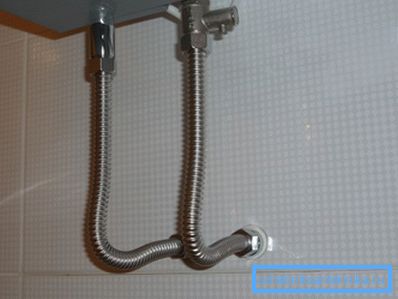

Eigenschaften des Balges

Den hochwertigen Balg-Liner im heimischen Markt liefern zwei Firmen: PARIGI (TAM-Modellreihe) und WITZENMANN (Hydraflex-Produkte).

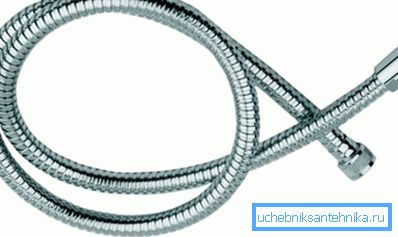

Diese Art von flexiblem Futter ist eine Edelstahlhülse mit Endstücken aus Messing. Aufgrund der Konstruktionsmerkmale und der Art der verwendeten Materialien hat der Eyeliner eine Reihe charakteristischer Vorteile im Vergleich zu Gummischläuchen in einem Metallgeflecht.

Zu den Vorteilen des Faltenbalgs gehören folgende:

• Lange Lebensdauer, im Durchschnitt bis zu 25 Jahre, da das Design nicht den anfälligsten Teil hat - den Gummischlauch.
• Hohe Beständigkeit des Verbinders gegen die negativen Auswirkungen chemisch aggressiver Substanzen, was angesichts der Zusammensetzung von Wasser in modernen zentralen Wasserversorgungssystemen mehr als relevant ist.
• Die minimale Bruchwahrscheinlichkeit aufgrund von übermäßigem Druck im Netzwerk. Es ist wahrscheinlicher, dass das Hauptrohr darunter leidet, als dies bei einem flexiblen Schlauch der Fall ist, der aus vielen besonderen Versteifungen besteht, die eine hohe Festigkeit und Widerstandsfähigkeit gegen hohen Druck und gegen hydraulische Einwirkungen bieten.
• Die minimale Wahrscheinlichkeit, dass der Verbinder an der Befestigungsstelle von Hülse und Hülse bricht. Sind Modifikationen mit einem üblichen Geflecht mit einer Blühhülse ausgestattet, wird hier die Hülse verschweißt.
• Die Hygiene der Faltenbalgauskleidung beruht auf dem Fehlen von technischem Kautschuk in der Struktur, der Giftstoffe in das transportierte Medium freisetzen und den Geschmack von Wasser beeinträchtigen kann.

Installationsregeln

• Vor dem Anschließen des Liners prüfen wir die Hülse auf Beschädigungen des Fadens, der Verstärkungsschicht usw. Wenn eine solche Beschädigung gefunden wird, kann die Hülse nicht bestimmungsgemäß verwendet werden.
• Eine halbe Stunde nach Abschluss der Installation wischen wir die Manschette und die Verbindungsstellen mit einem trockenen Tuch ab und bestimmen so das Vorhandensein von Undichtigkeiten.
• Versuchen Sie, die Muttern und Beschläge aus dem gleichen Material herzustellen. Zum Beispiel wird eine Stahlmutter auf ein Stahlrohrgewinde geschraubt. In diesem Fall ist es möglich, die Entwicklung korrosiver Prozesse zu verhindern.
• Die Montageanleitung für den flexiblen Schlauch ermöglicht die Installation mit einem Biegeradius, der das 5-fache des Außendurchmessers des Querschnitts der verwendeten Hülse beträgt.

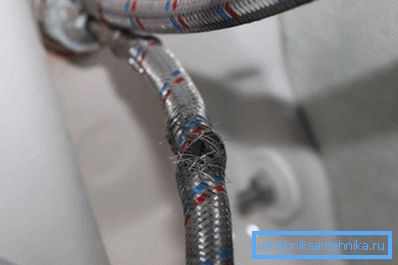

• Die Hülse sollte frei und nicht gedehnt oder verdreht sein.
• Beim Anziehen der Bördelmutter keine übermäßige Kraft aufbringen (maximal zulässiges Anzugsdrehmoment beträgt 0,4 Nm), da es möglich ist, das Gewinde zu brechen, den Nippel zu beschädigen oder die Dichtungen zu drücken.
• Alle sechs Monate müssen Sie die Verbindung überprüfen, um Lecks oder Schäden sofort zu erkennen.

Fazit

Jetzt wissen Sie, was eine flexible Leine ist, woraus sie gemacht werden kann und welche Merkmale die Installation ausmacht. Weitere nützliche Informationen finden Sie im Video dieses Artikels.
