Flanschkran: typen, anwendung, installationsmerkmale

Wie werden die Ventile an den Flanschen montiert? Wann ist es gerechtfertigt, sie in der technischen Kommunikation einzusetzen? Gibt es irgendwelche Feinheiten bei der Installation dieser Ventilelemente? Versuchen wir, diese Fragen zu beantworten.

Klassifizierung

Zuerst werden wir verstehen, was die Flanschventile sind.

Gerät

Durch die Überschneidung von Wasser können vier Ventilklassen unterschieden werden.

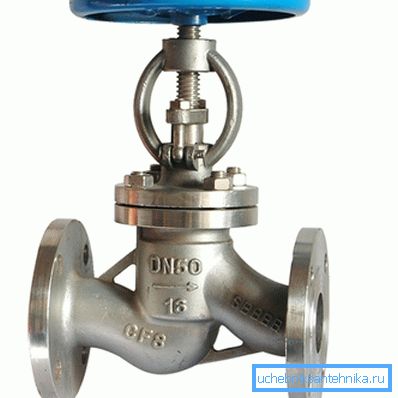

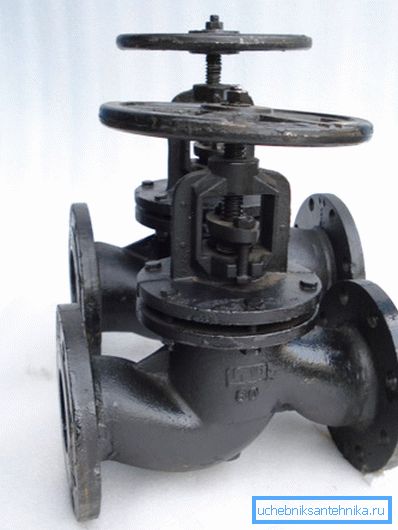

1. Schraube. Das Ventil ist beweglich an der Gewindestange befestigt, die gegen den Sitz im Ventilkörper gedrückt wird. Für die Dichtheit sorgt eine Stopfbuchsendichtung, eine Dichtungsscheibe, die von einer Überwurfmutter oder einem Paar Schrauben zum Körper gezogen wird. Diese Art von Ventil hat eine Reihe spezifischer Nachteile:

• Sie können Wasser nur in eine Richtung durchlassen. Ein Gegenstrom ist nicht nur unerwünscht, sondern gefährlich, da das Ventil mit dem zugehörigen Hydraulikhammer abbrechen kann.
• Sie haben einen hohen hydraulischen Widerstand aufgrund der komplexen Form und der relativ geringen Größe des Lochs im Sattel.
• Sie erfordern ein periodisches Packen der Stopfbuchse, das nicht nur unter aktiver Verwendung des Ventils produziert wird, sondern auch im Leerlauf.
• Gummi- oder paronitische Dichtungen tragen sich während des Betriebs ab und müssen regelmäßig ausgetauscht werden.

Hinweis: Unter dem Ventil eingeschlossener Sand oder Krätze führt oft zur vollständigen oder teilweisen Zerstörung der Dichtung. Seine Ressource reduziert und Hochtemperaturumgebung.

1. Kork. In ihnen wird der Fluss durch einen konischen Stopfen mit einem Durchgangsloch blockiert. Ohne typische Probleme wurde es hier nicht gemacht.
2. Bei einer großen Ventilgröße (z. B. DU65) erfordert das Drehen des Steckers einen erheblichen Aufwand: Der Widerstand wächst proportional zur Zunahme der Kontaktflächen des Steckers und des Gehäuses.
3. In diesem Fall ist eine regelmäßige Verpackung der Stopfbuchse erforderlich.
4. Shiberny. Ihr Gerät befindet sich näher am Ventil als am Ventil: Die Gewindestange senkt das konische Ventil zwischen den beiden Spiegeln (Ringdichtungen in Bronze). Anstelle der Stopfbuchse werden oft dauerhafte Gummi- oder Polymerdichtungen verwendet. Das einzige nennenswerte Problem ist die Funktionsunfähigkeit des Ventils während des Verschmutzens fester Sedimentspiegel.

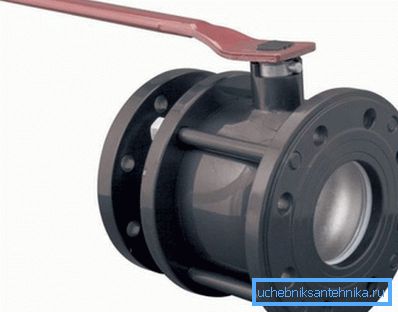

5. Ball. Eine Messing- oder Edelstahlkugel mit einem Durchgangsloch dreht sich im Ventilkörper, wenn der Griff gedreht wird. Sie wird durch ein Paar Ringsättel aus Teflon oder Teflon befestigt. Eine Dichtung aus demselben Material dichtet den Schaft ab.

Kugelhähne sind praktisch, praktisch, langlebig und ausfallsicher. Gleichzeitig unterscheidet sich der Preis eines Kugelhahns kaum von anderen Konstruktionen gleicher Größe.

Mittwoch

Die meisten der auf dem Markt angebotenen Flanschventile für Rohre sind auf den Einsatz in Wasserversorgungs- und Heizungssystemen ausgerichtet.

Sie können jedoch auch Lösungen für andere Arbeitsumgebungen finden.

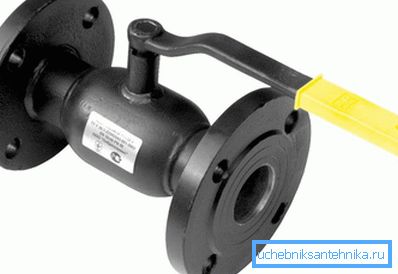

• Gaskugel-Flanschhähne haben eine verbesserte Oberflächengüte der Kugel, die das kleinste Auslaufen verhindert. Sie sind in der Regel mit einem gelben Stift markiert.

Merkwürdig: Die Herstellerangaben erlauben normalerweise den Einsatz von Gasventilen in Rohrleitungen, in denen nicht nur Gas, sondern auch Wasser, Ölprodukte und Dampf mit Temperaturen bis zu 150 ° C transportiert werden.

• Das Kugel-Dampfventil verwendet hitzebeständige Teflon-Dichtringe, so dass es in einer Umgebung mit Temperaturen von bis zu 250 ° C betrieben werden kann.

Funktionalität

Die meisten Flanschkrane bieten nur eine Möglichkeit - den Strom des Mediums durch die Rohrleitung vollständig abzuschalten.

Es gibt jedoch mehr exotische Optionen.

• Das Kugelflanschsteuerventil ermöglicht es Ihnen, die Rohrleitung zu drosseln und das Kreuz sanft zu ändern. Der Hauptunterschied zwischen den Steuerventilen und herkömmlichen Kugelventilen besteht in der Form eines Lochs in der Sperrkugel: Sie ist nicht rund, sondern oval oder komplexer.

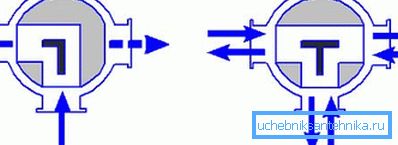

• Der Dreiwegekugelhahn unterscheidet sich auch in der Form der Kerbe: In diesem Fall ist er eckig ausgeführt, wodurch das Prinzip von Entweder-Oder realisiert werden kann. Der Wasserfluss von Leitung Nr. 1 wird zur Leitung Nr. 2 oder Nr. 3 geleitet.

Größen und Anwendung

Die Größen aller Flanschventile der heimischen Industrie sind nach GOST unter der Nummer 28343-89 angegeben.

Es ist merkwürdig: Im Prinzip werden die Größen der Flansche einschließlich der Ventile durch einen separaten Standard geregelt - GOST 12815-80. In diesem Dokument wird jedoch der Größenbereich von GOST 28343-89 vollständig dupliziert.

Wir geben diese Maße in Millimetern und Zoll an.

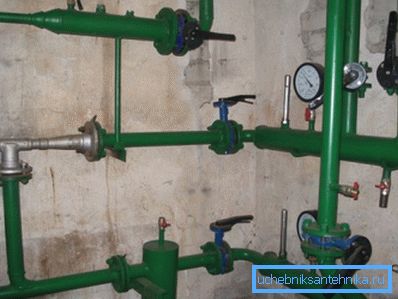

Welche Abmessungen der Rohrleitung rechtfertigen den Einsatz von Flanschventilen für die Installation von Heizungsanlagen oder der Wasserversorgung mit eigenen Händen?

Laut Autor - beginnend mit DU40. Es ist besser, den Flanschkugelhahn DN25 oder DN32 durch ein Kupplungsventil zu ersetzen: Das Gewinde dieser Größe kann von Hand mit einer Rohrdüse geschnitten werden, der Flansch muss jedoch geschweißt werden, was oft problematischer ist und eine vollständige Entleerung der Rohrleitung erfordert.

Gleichzeitig ist bei einem großen Gewindegang selbst der Versuch, die Sicherungsmutter auf der Platte zu verschieben, einen immensen Aufwand. Es ist viel einfacher, einen Flanschkugelhahn DU80 zu demontieren oder auszutauschen, als eine Gewindeverbindung mit dem gleichen Durchmesser zu demontieren.

Nuance: Im Gegensatz zum Gewinde erfordert der Flansch keinen Einbau des Boosters und kann bei einem Mangel der Länge des geraden Abschnitts der Rohrleitung verwendet werden. Das Demontieren von mit Stahlschrauben angezogenen Kleinflanschverbindungen ist nichts für schwache Nerven. In der Regel lassen sich Bolzen leichter schneiden als herausdrehen.

Montage

Die Tricks des Montageflansches ein bisschen.

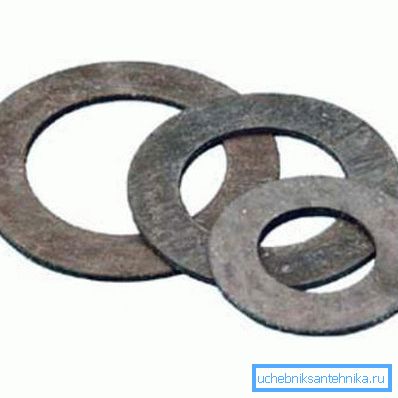

• Paronitische Dichtungen werden üblicherweise zum Abdichten verwendet. Sie können jedoch durch eine selbstgeschnitzte Autokamera ersetzt werden. Vergessen Sie nicht, die Zunge am Rand der Dichtung zu belassen, damit Sie sie zwischen die Flansche bringen können.

• Um Verzerrungen zu vermeiden, wird der Flansch mit einer oder zwei Umdrehungen des Schlüssels gekreuzt.
• Die Schrauben sollten sich an einer Seite des Flansches befinden. Ist die Ebene horizontal, werden die Schrauben oben verschraubt. Es ist einfacher, die Nüsse zu ködern. Außerdem ist es weniger wahrscheinlich, dass ein Herunterfallen aus einer Höhe einer leichten Mutter die darunter liegende Person verletzt.

Fazit

Wir hoffen, dass unsere etwas oberflächliche Bekanntschaft mit einer ganzen Klasse von Ventilen und Armaturen dem Leser bei der Auswahl von Lösungen für seine eigenen Projekte helfen wird. Das Video in diesem Artikel enthält wie üblich zusätzliches Material. Erfolge!
