Externes sanitär- und abwasserentsorgungssystem: was muss

Bevor Sie mit der Installation der externen Kommunikation fortfahren, sollten Sie daran denken, dass die Anforderungen an sie eine Bauordnung für externe Rohrleitungen und Abwässer enthalten. Die Nichteinhaltung der Anforderungen kann das ökologische Gleichgewicht des Standortes beeinträchtigen, das Eindringen von Abwasser in den Boden und die Verschmutzung des Grundwasserleiters verursachen. Darüber hinaus kann das System selbst schnell ausfallen.

Dokumente, die die Installation externer Netzwerke regeln

Das Hauptdokument, nach dem die Installation der Außeninstallation durchgeführt wird, ist SNiP Nr. 3.05.04 / 85.

Darüber hinaus müssen die Bestimmungen der folgenden Sammlungen berücksichtigt werden:

• SNiP №III / 4/80;
• SNiP № 3.01.03 / 84;
• SNiP № 3.01.01 / 85;
• SNiP Nr. 2.04.02 / 84.

Bereite Kommunikationen sollten gemäß SNiP Nr. 3.01.04 / 87 in Betrieb genommen werden.

Gemäß den Normen können Wasserleitungen für externe Rohrleitungen und Abwasseranaloga Folgendes sein:

• Asbestzement;
• Stahl
• Stahlbeton;
• Gusseisen;
• Keramik;
• Kunststoff.

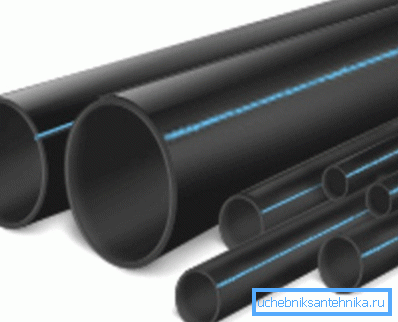

Beachten Sie! Heute werden meistens polymere Rohrprodukte verwendet. Sie müssen für die Installation im Freien gekennzeichnet sein. Solche Pfeifen haben normalerweise eine schwarze Farbe mit einem blauen Streifen.

Allgemeine Anforderungen an die Anordnung von Rohrleitungen

Gemäß SNiP № 2.04.02 / 84 sollte der externe Teil der Wasserversorgung obligatorische Elemente enthalten.

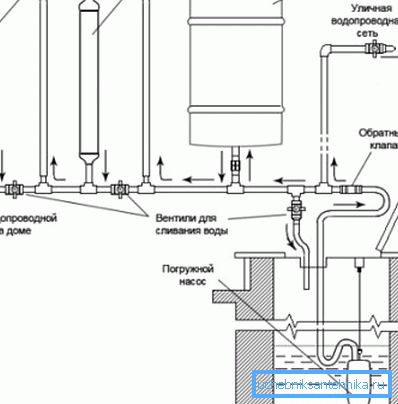

Komponenten des Sanitärsystems

1. Wassereinlassanlage.
2. Pipeline, Lieferung von Ressourcen zum Eingang des Hauses.
3. Lagertank (Wasserturm).
4. Ein Inspektionsgebäude sollte vor der Pipeline liegen.. Wenn an der externen Wasserversorgung Kontrollschächte installiert sind, sind darin Absperrventile montiert.
5. Um den Druck (Druck) auf den gewünschten Wert zu erhöhen, ist das System mit einer Wasserpumpstation ausgestattet.
6. Filtrationseinheit, Wasser zum Trinken zu reinigen.

Das Joint Venture für externe Wasserversorgungssysteme unterteilt sie nach ihrem Zweck in die folgenden Kategorien.

1. Der Haushaltstyp versorgt die Eigentümer mit Trinkwasser.
2. Das Brandanalogon dient zum Löschen von Bränden.
3. Die Produktionsversion dient zum Transport von technischem Wasser. Es wird für Kühlgeräte, für die Herstellung von Produkten usw. verwendet.
4. Bewässerungsarten, die zur Bewässerung von Pflanzen benötigt werden.
5. Die zirkulierende Wasserversorgung dient zur Reduzierung des Wasserverbrauchs.
6. Meist wird das kombinierte Netzwerk von den Händen erledigt. Es kann zum Beispiel verwendet werden, um die Pflanzen zu bewässern und den Standort mit Trinkwasser zu versorgen.

Faktoren, die berücksichtigt werden

1. Verlegen Sie die Rohre für den Aufbau des Netzwerks und lassen Sie das Eindringen in die Oberfläche, den Abfall und das Grundwasser nicht zu. Die Produkte und das Zubehör selbst dürfen nicht kontaminiert sein.
2. Die Kommunikation verläuft gemäß dem genehmigten Projekt.
3. Gräben vor dem Verlegen von Rohren sollten auf Übereinstimmung mit den Konstruktionsmaßen geprüft werden.
4. Rohrleitungen für Glockennetzwerke mit freiem Durchfluss sollten mit dem verlängerten Ende in Richtung des Wasserflusses platziert werden.
5. Auf geraden Strecken müssen Sie die Geradheit der Netzwerkinstallation ständig überwachen.
6. In der Anleitung wird empfohlen, dass Kommunikationsleitungen aus Metallrohren mit einem Korrosionsschutzmittel behandelt werden.

Netzwerkkonfiguration

1. Der Graben sollte aus der Wasserzufuhr mindestens 20 cm unter dem Gefrierpunkt des Bodens gegraben werden.
2. Bei der Inspektion des Brunnens werden Absperrventile für Außeninstallationen installiert. Ihr Durchmesser und Typ müssen in den Spezifikationen angegeben werden.

Beachten Sie! Wenn das System an ein gemeinsames Wasserversorgungssystem angeschlossen wird, vertrauen Sie am besten den Mitarbeitern von Vodokanal. Die Verkabelung im Haus kann unabhängig voneinander erfolgen.

1. Die minimale Neigung der externen Wasserversorgung sollte für jeden Meter 3 cm in Richtung des Wassereinlasses betragen.
2. Der Mindestquerschnitt von Rohren für Straßenabwassernormen wird je nach Typ festgelegt. Wenn dies ein komplettes separates Haushaltsnetz ist - 200 mm, wenn das Regenregen-System 250 mm beträgt.

Der Durchmesser der Außenwasserleitungen wird anhand des Wasserverbrauchs sowie des hydraulischen Widerstandes aller Segmente des Systems bestimmt.

In diesem Fall beträgt der Mindestdurchmesser der externen Wasserversorgung:

• für ein Versorgungsnetz in großen Siedlungen sowie Industrieanlagen - 100 mm,
• in ländlichen Gebieten - 75 mm.
• Wenn das Gebäude mehrstöckig ist - 150/200 mm.

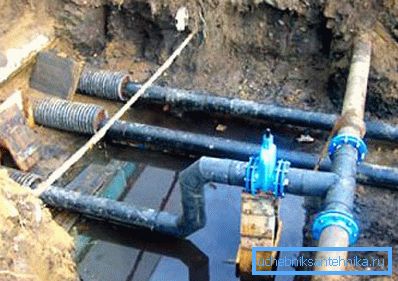

Gegenseitige Anordnung von Engineering-Netzwerken

1. Bei der parallelen Verlegung von Rohren sollten die Wasserversorgung und das Abwasser in einem Abstand von mindestens 40 cm liegen.
2. Die Installation eines Kanalnetzes im Bereich der Sanitärwasserversorgung ist strengstens verboten.
3. Wenn Sie die Systeme nicht kreuzen können, müssen die Rohre schräg zueinander verlegt werden. Ein spitzes Kreuzen ist verboten. Gleichzeitig ist es notwendig, die Neigung der externen Wasserversorgung zu beobachten.
4. Wasserleitungen sollten über den Abwassergegenstücken angebracht werden. Wo sie sich schneiden, sollte der vertikale Abstand zwischen ihnen mindestens 0,4 m betragen.
5. Wenn zur Installation von Systemen Kunststoffrohre verwendet werden, sind diese an den Kreuzungsstellen durch Stahlgehäuse geschützt. Die Länge und damit der Preis dieser Elemente hängt von der Art des Bodens ab. Wenn es sich um Ton handelt, sollte die Länge des Mantels in beiden Richtungen vom Schnittpunkt aus 5 m betragen. In einem stark filternden Gelände (z. B. sandig) steigt die Zahl auf 10 m.
6. Der Abstand zwischen dem Eingang des Abwassers und der Wasserleitungen in das Gebäude muss mindestens 1,5 m betragen.

Fazit

Beim Aufbau von Außenkommunikation sollten Sie die Bauvorschriften und -bestimmungen einhalten. Sie sind in SNiPs enthalten, diese Dokumente müssen vor der Arbeit studiert werden.

Das Video in diesem Artikel enthält viel mehr nützliche Informationen.
