Externe wasserversorgungs- und abwassernetze:

Welches SNiP in den externen Wasserversorgungs- und Abwassernetzen ist derzeit in Kraft? Welche Anforderungen werden an Designer und Installateure gestellt? Aus welchen Materialien werden Außeninstallationen hergestellt? Woraus bestehen die Abwassersysteme? Versuchen wir, diese Fragen zu beantworten.

Regulierungsdokumente

Im für uns interessanten Bereich gibt es zwei SNiPs:

• SNiP zur Gestaltung externer Netze der Wasserversorgung und Kanalisation Nr. 3.05.04-85.
• SNiP 02.04.02-84, der Anforderungen an den Bau der externen Wasserversorgung enthält.

Zusätzlich: Es gibt einen separaten GOST für die Erstellung von Arbeitszeichnungen von externen Netzwerken, die für uns von Interesse sind. GOST 21.604-84 wurde am 1. Juli 1983 in Betrieb genommen und ist bis heute gültig.

Untersuchen wir die wichtigsten Anforderungen beider Dokumente.

SNiP 3.05.04-85

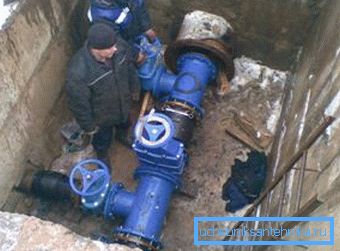

Wie ist die Installation von externen Wasserversorgungs- und Abwassernetzen gemäß SNiP durchzuführen? Beim Bewegen von Rohrleitungselementen mit einer Schutzschicht sollten Beladungs- und Transportmethoden verwendet werden, die eine Beschädigung der Beschichtung ausschließen.

Die Anordnung der Rohre im Graben sollte das Eindringen von Fremdkörpern verhindern. Vor dem Zusammenbau der Rohrleitung werden die Elemente von innen geprüft und von Verunreinigungen befreit.

Bei der Montage einer drucklosen Rohrleitung aus glockenförmigen Rohren in unebenem Gelände sollten sie mit Schlitzen am Hang entlang verlegt werden. Der Befehl ist in diesem Fall mit einer geringeren Wahrscheinlichkeit eines Lecks während der Druckentlastung der Verbindung verbunden.

Die Geradheit der Rohrleitung in geraden Abschnitten wird visuell mit einem Spiegel auf Abstand geprüft.

Die maximal zulässigen Abweichungen von der Position der Achsen der im Projekt festgelegten Rohrleitungen sind:

Druckleitungen können unter zwei Bedingungen in einem leichten Bogen oder einer Kurve verlegt werden:

• Sie werden aus Muffenrohren mit Gummidichtungen montiert..

• Der Drehwinkel an jeder Buchse überschreitet nicht 2 Winkelgrade mit einem Durchmesser von bis zu 600 mm und 1 Winkelgrad mit einem Durchmesser von mehr als 600 mm.

Beim Prägen der Muffen werden die Rohre so zentriert, dass die Breite des Schlitzes in der Muffe über den gesamten Umfang gleich ist.

Geschweißte Stahlrohre werden mit einer Verschiebung der Schweißnaht (gerade oder spiralförmig) um mindestens 100 mm montiert. Die Ausnahme sind Rohre mit einer innen und außen gekochten Naht.

Externe Wasser- und Abwassernetze werden mit gusseisernen Rohren ohne Gummidichtung verlegt, wobei die Steckdosen mit einem Teer oder bituminierten Kabel und mit Asbestzementmörtel abgedichtet werden. In ähnlicher Weise wird die Verbindung aus Beton- und Stahlbetonleitungen hergestellt.

Allerdings: Wenn Sie eine Rohrleitung mit kleinem Durchmesser mit eigenen Händen zusammenbauen, ist es viel einfacher, Sanitär-Silikondichtungsmittel für Rohre zu verwenden.

SNiP 02.04.02-84

Die Wasserqualität für den Hausgebrauch sollte alle Anforderungen von GOST 2874-82 erfüllen.

Hinweis: Dieses Dokument ist derzeit beendet. Anforderungen an die Wasserqualität sind in SanPiN 2.1.4.1074-01 enthalten.

Bei der Planung eines Wasserversorgungssystems sollte von den folgenden Normen für den Wasserverbrauch ausgegangen werden:

Der Kopf sollte nicht kleiner sein als:

• Am Eingang des einstöckigen Gebäudes - 10 Meter.
• Am Eingang des mehrstöckigen Gebäudes - 10 m + 4 m in jeder Etage des Gebäudes.
• Auf der Straßensäule - 10 Meter.

Wenn in einem Gebäude mit niedrigen Gebäuden ein mehrstöckiges Gebäude errichtet wird, wird es mit einer eigenen Pumpstation versorgt.

Wasserquellen können sein:

1. Kanäle, Flüsse.
2. Seen, Teiche und Stauseen.
3. Wells

In der Industrie ist die Verwendung von behandeltem Abwasser zulässig. Es ist jedoch verboten, im Produktionszyklus Wasser zu verwenden, das den Anforderungen für die Trinkwasserversorgung entspricht.

Materialien

Lassen Sie uns herausfinden, mit welchen Materialien eine massive Konstruktion der externen Wasserversorgungs- und Abwassernetze im Gange ist.

Wasserversorgung

Gusseisen wurde bis Ende der siebziger Jahre häufig für den Bau von Leitungen verwendet. Dann benutzten Glockenrohre für die Jagd; Die Versiegelung erfolgte mit Zementschlössern und Bleischmelze. Moderne Gussrohre sind mit Gummidichtringen ausgestattet und werden dort eingesetzt, wo eine hohe mechanische Festigkeit erforderlich ist.

Stahlrohre mit einer schnellen und technologischen Verbindung von Wimpern mit Schweißnähten ersetzten Gusseisen kurz vor dem Zusammenbruch der UdSSR. Der Preis für Innovationen ist ein starker Rückgang der Ressourcen: Die Reparatur externer Wasserversorgungsnetze aufgrund von Korrosion und das Überwachsen von Sedimenten ist oft 15 bis 20 Jahre nach der Installation erforderlich.

Zum Vergleich: Die Gussrohre, die beim Bau der berühmten Brunnen von Peterhof verwendet wurden, haben sich seit der Inbetriebnahme 1721 nicht verändert.

Derzeit werden Metallrohre durch Polyethylenrohre ersetzt. Das Druckrohr ist durch Niedertemperaturschweißen verbunden: Die Enden benachbarter Wimpern werden geschmolzen und gegeneinander gedrückt, bis die Polymerschmelze erstarrt. Die Mindestlebensdauer der Lösung wird auf 50 Jahre geschätzt. Die Oberfläche des Kunststoffs ist nicht mit Sedimenten überwachsen und bietet einen äußerst geringen hydraulischen Widerstand.

Abwasser

• Hier wurde das traditionelle Gusseisen erwähnt: Bis heute werden die Abwässer zwischen den Brunnen häufig verlegt.
• Stahlbetonrohre werden in der Regel beim Bau von Kollektoren eingesetzt.
• Keramik wird hauptsächlich in der Industrie für den Transport von chemisch aggressiven Abwässern mit hoher Temperatur verwendet.

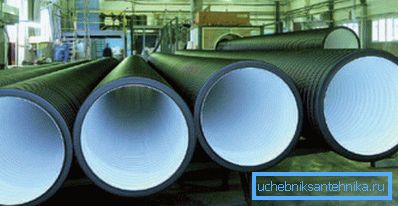

• Polyvinylchloridrohre werden zusammen mit Gusseisen massiv zum Verlegen von Abwassersystemen mit kleinem Durchmesser verwendet; Für den Aufbau von Kollektoren werden jedoch neben Stahlbeton auch zweischichtige Rohre mit Außenwellung aus Polyethylen verwendet.

Fazit

Beim Zählen der Materialien haben wir bewusst auf viele relativ exotische Pfeifen verzichtet, auf die der Leser im Alltag kaum stoßen wird. Zusätzliche Informationen enthalten wie üblich ein Video in diesem Artikel. Erfolge!
