Elektrisches wasserventil mit lecksensor

Ein elektrischer Wasserhahn mit einem Lecksensor trägt dazu bei, Probleme wie ein Überfluten des Gehäuses zu vermeiden. Daher sind solche Geräte in letzter Zeit bei Bewohnern von Wohnungen und Häusern sehr beliebt geworden. Im Folgenden betrachten wir genauer, was ein ähnliches System ist und wie es montiert ist.

Arbeitsprinzip

Heute gibt es zwei Arten von Sensoren:

• Kabelgebundene Geräte, die über Drähte mit dem Controller verbunden sind;
• Wireless - Senden Sie ein Funksignal an die Steuerung.

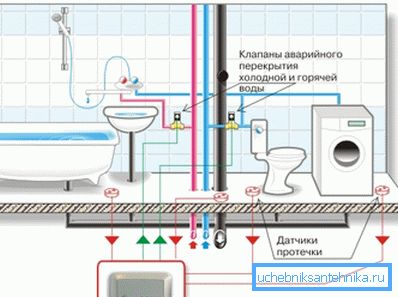

In jedem Fall sieht das System folgendermaßen aus:

• Wenn der Sensor in Wasser eingetaucht wird, werden seine Pole geschlossen, wodurch das Gerät ein Signal an die Steuerung sendet.
• Als nächstes überträgt die Steuerung einen elektrischen Impuls an ein Wasserventil mit einem elektrischen Antrieb, der die Wasserversorgung abschaltet.

Nach dem Auslösen des Sensors dauert das Schließen des Ventils nicht mehr als fünfzehn Sekunden. Um die Wasserversorgung wieder aufzunehmen, müssen Sie eine spezielle Taste drücken, die sich am Gehäuse des elektrischen Antriebs befindet. Ein fachgerecht installiertes System gewährleistet den Schutz vor plötzlichem Auslaufen der Wasserversorgung oder der Heizungsanlage.

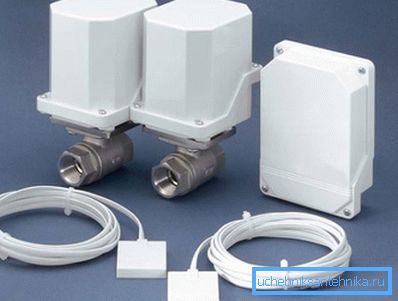

Woraus das System besteht

Mit dem Prinzip des Systems haben wir also gelesen. Betrachten wir nun die Merkmale der Elemente, aus denen es besteht.

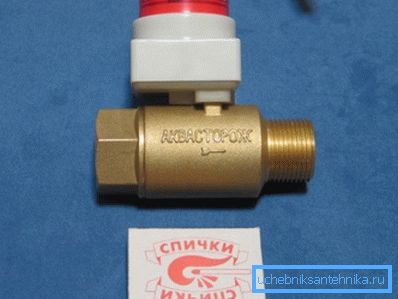

Elektrischer Kran

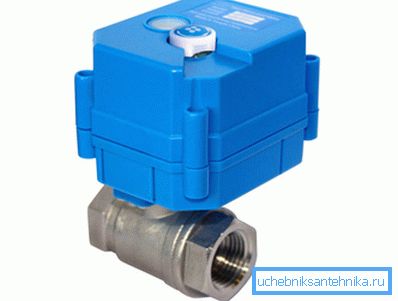

Dieses Gerät ist ein Ventil in Form eines Kugelhahns mit elektrischem Antrieb. Der Unterschied zum mechanischen Kugelhahn besteht nur darin, dass die Position des Verriegelungselements nicht durch einen Hebel, sondern durch einen Elektromotor geregelt wird.

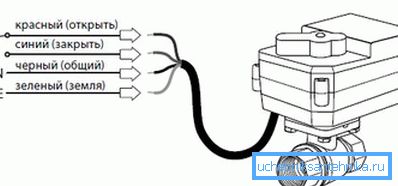

Tipp! Es ist ziemlich schwierig, einen Kugelhahn mit elektrischem Antrieb mit den eigenen Händen zu installieren, da er über einen Anschlusskasten mit einem PVS3x0,5-Stromkabel angeschlossen wird. Daher ist es besser, diese Arbeit einem Spezialisten anzuvertrauen.

Zur Abdichtung der Verbindung des Verriegelungsmechanismus mit einem elektrischen Antrieb sind im Gerätesatz Dichtringe enthalten. Sie bestehen in der Regel aus Verschleiß- und Verschmutzungsbeständigen Legierungen. Das Sperrkugelelement selbst besteht meist aus Edelstahl und zeichnet sich durch eine gute Haltbarkeit aus.

Zur Herstellung des Gerätekörpers können folgende Materialien verwendet werden:

• Gusseisen;
• Bronze;
• Edelstahl oder andere Metalllegierungen.

Es sei darauf hingewiesen, dass elektrische Antriebe für unterschiedliche Spannungen ausgelegt werden können, wobei meistens für die betrachteten Zwecke Kugelhähne mit elektrischen 24 V DC und 12 V DC verwendet werden.

Installieren Sie den elektrischen Stellantrieb in der Regel auf dem Kugelhahn 1 - 2 Zoll, 1 Zoll und? Zoll Durchmesser. Oft können Geräte nicht nur den Wasserfluss blockieren, sondern auch ein Ton- oder Lichtsignal abgeben.

Tipp! Vor Kugelhähnen ist es ratsam, Wasserfilter zu verwenden. In diesem Fall wird ihre Lebensdauer erhöht.

Nachfolgend sind weitere Merkmale aufgeführt, die über Kugelhähne mit elektrischem Antrieb für das Haus verfügen:

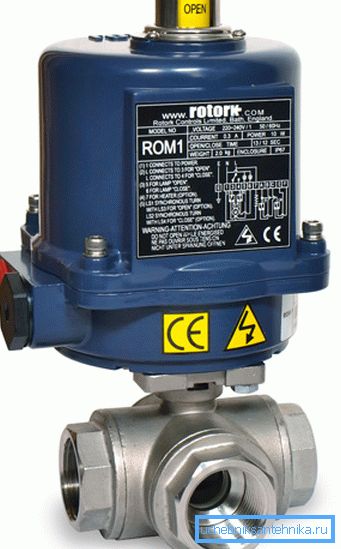

Tipp! Diese Ventile können nicht nur in Wasserversorgungssystemen verwendet werden, sondern auch in der Heizung. Außerdem ermöglicht das Dreiwegeventil mit elektrischem Antrieb zum Heizen nicht nur die Strömung des Kühlmittels zu blockieren, sondern auch beispielsweise vom Kühler zum Bypass umzuleiten.

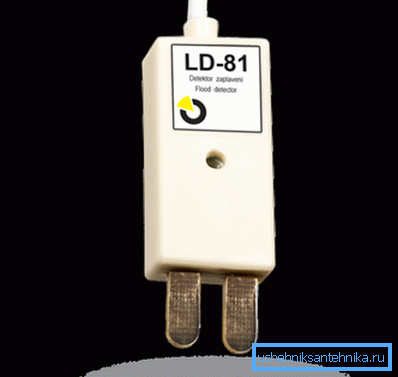

Wasserlecksensor

An Orten montiert, an denen die Gefahr eines Auslaufens am größten ist:

• In der Nähe von Waschmaschinen;
• Vann;
• In der Nähe der Waschbecken
• Duschkabinen usw.

Wie oben erwähnt, sendet Wasser beim Eintritt in den Sensor ein Signal an die Steuerung. Diese Geräte müssen an eine sichere Stromquelle angeschlossen werden, damit Sie bei versehentlichem Berühren der Platten keinen Stromschlag bekommen.

Beachten Sie! Die Hersteller empfehlen, die Platten des Geräts alle drei Monate mit einem feuchten Schwamm abzuwischen. Diese Operation wird als Prophylaxe und zur Überprüfung der Systemleistung durchgeführt.

Im Verkauf finden Sie Sensoren von in- und ausländischen Herstellern. Letzteres ist niedriger, während die Qualität ausländischen Analoga nicht nachsteht.

Controller

Dieses Gerät hat mehrere Funktionen:

• Es verarbeitet das Signal der Sensoren.
• Versorgt den elektrischen Kugelhahn mit Spannung;
• Versorgt die Sensoren mit Strom;
• Bietet Ton- und Lichtalarm.

Der Controller kann an jedem zugänglichen Ort aufgestellt werden, an dem kein Wasser eindringen kann. Die Anzahl der Elemente im System kann abhängig von den Installationsmerkmalen unterschiedlich sein.

Installationsmerkmale

Vor der Installation des Systems muss das Layout aller seiner Elemente festgelegt werden. Dann müssen Sie gemäß dem Schema sicherstellen, dass die Länge der Verbindungsdrähte ausreichend ist.

Die Installation selbst wird in der folgenden Reihenfolge ausgeführt:

• Markierte Bereiche des Standorts, Kräne, Sensoren und Controller.
• Nach dem Schema verlegte Drähte.
• Crash-Kugelhähne.
• Installierte Sensoren
• Controller anschließen.

Im Folgenden betrachten wir einige dieser Operationen genauer.

Kugelhahn einsetzen

Dieses Gerät wird nach manuellen Ventilen am Einlass der Rohrleitung installiert. Es ist strengstens verboten, einen Kugelhahn für einen elektrischen Antrieb anstelle von Ventilen am Eingang zu verwenden.

Wie bereits erwähnt, wird die Installation des Geräts selbst am besten den Experten überlassen. Gleichzeitig sollten Sie sofort ununterbrochen Strom für sie bereitstellen.

Sensorinstallation

Der Sensor kann auf zwei Arten installiert werden:

• Bodenmontage - Das Einsetzen des Sensors in den Bodenbelag in Bereichen, in denen sich bei einem Leck wahrscheinlich Wasser ansammelt. Kontaktbleche werden in diesem Fall an die Oberfläche gebracht, so dass sie auf wenige Millimeter angehoben werden. Der Draht zum Gerät wird in einem Wellrohr geführt.
• Bodenmontage - Das Gerät wird mit Kontaktplatten auf die Bodenfläche gelegt.

Controller-Installation

Die Stromversorgung des Controllers erfolgt aus dem Schaltschrank. Nullpunkt und Phase sind gemäß dem Schema mit dem Gerät verbunden.

Das Installationshandbuch für dieses Gerät lautet wie folgt:

• Der erste Schritt besteht darin, ein Loch in die Wand für die Anschlussdose zu bohren.
• Dann müssen Sie die Nuten für die Stromkabel von der Position des Geräts zum Schaltschrank sowie zu jedem Kugelventil und Sensor durchbohren.
• Als nächstes wird an der vorbereiteten Stelle in der Wand eine Montagebox installiert und der Controller darin befestigt.
• Danach müssen Sie die vordere Abdeckung des Geräts entfernen und alle Kabel gemäß der Abbildung anschließen.
• Am Ende der Arbeit müssen Sie die vordere Abdeckung des Controllers austauschen.

Wenn das System nach dem Einschalten korrekt zusammengebaut ist, leuchtet die Anzeige am Controller auf. Bei einem Leck wechselt die Farbe der Anzeige von grün zu rot und der Summer ertönt. Gleichzeitig blockiert der Kran die Wasserversorgung.

Hier sind vielleicht alle Hauptpunkte für die Installation eines Hochwasserschutzsystems.

Fazit

Motorisierte Kugelhähne mit Lecksensoren sind eine nützliche Erfindung, da sie eine Anzahl schwerwiegender Probleme vermeiden, die mit dem Fluten verbunden sind. Das einzige, was Sie benötigen, um das System ordnungsgemäß zu installieren und seine Leistung zu testen.

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
