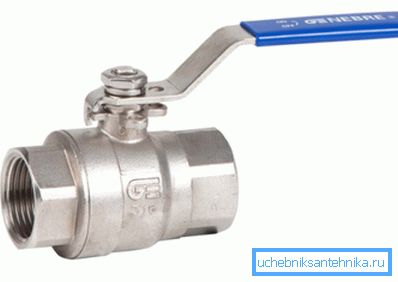

Edelstahlkugelhahn - typen und eigenschaften
Der Edelstahlkugelhahn wird in Rohrleitungen als Absperrventil eingesetzt, das den Durchfluss des Arbeitsmediums vollständig blockiert. In diesem Artikel werden die Eigenschaften dieses Geräts und dessen Umfang beschrieben.
Allgemeine Informationen
Bei dem Kugelhahn handelt es sich also um eine Art Rohrformstücke, deren Sperrelement in Form einer Kugel ausgeführt ist, daher auch sein Name. Ich muss sagen, dass dieses Design der Menschheit seit mehr als hundert Jahren bekannt ist.
Anfangs war dieses Gerät nicht sehr gefragt, aber mit dem Aufkommen verschiedener moderner Materialien, einschließlich Edelstahl, wurde es weit verbreitet. Der Hauptvorteil dieser Ventile liegt in der einfachen Konstruktion und damit in der Zuverlässigkeit und Haltbarkeit.
Gerät und Funktionen

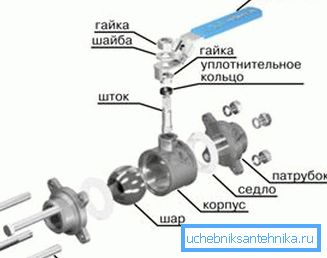

Wie alle anderen Ventile besteht der Kugelhahn aus Edelstahl aus zwei Hauptelementen:
| Gehäuse | Je nach Verwendungszweck des Geräts kann es sehr unterschiedliche Formen geben. |
| Rollelement | Es ist eine Kugel, die in den Sätteln befestigt ist. Die Kugel hat ein Durchgangsloch, das als Durchgang für den Fluss von Flüssigkeit oder Gas dient. |
Bei Haushaltsventilen entspricht der Durchmesser des Bohrlochs in der Regel dem Innendurchmesser des Rohrs. Deshalb heißt es Vollbohrung.
Meistens wird dieser Ventiltyp in den folgenden Pipelines verwendet:
- Wasserleitungen;
- Gaspipelines;
- Wärmeleitungen.
Besonderheiten
Zunächst ist zu sagen, dass der Edelstahlkugelhahn nicht als Drossel- oder Regelventil arbeiten soll. Es sollte ausschließlich für den vorgesehenen Zweck verwendet werden, d. H. für vollen Überlappungs- oder Öffnungsfluss.
Das Öffnen des Rebars erfolgt durch Drehen des Griffs um 90 Grad gegen den Uhrzeigersinn, d. H. bis es aufhört Für eine einfache Handhabung verfügt das Design über einen Hubbegrenzer.
Verdienste
Zu den Vorteilen der betrachteten Ventile zählen folgende Punkte:
- Kleine größe;
- Einfachheit des Designs;
- Bequeme Kontrolle der eigenen Hände;
- Keine stehenden Zonen;
- Einfache Installationsanweisungen;
- Hohe Dichtheit;
- Zuverlässigkeit und Haltbarkeit;
- Niedriger Preis, aufgrund der Einfachheit des Designs.
Aus diesen Gründen ist dieses Ventil in fast jeder Wohnung und in jedem Haus zu finden.
Nachteile
Neben den positiven Aspekten hat dieses Produkt einige Nachteile, die unten aufgeführt sind:
- Es gibt keine Möglichkeit, den Durchfluss anzupassen. Wenn Sie das Gerät für diese Zwecke verwenden, wird es schnell drucklos.
- Möglichkeit, nur für Systeme mit niedrigem Druck zu verwenden - für Gasleitungen nicht mehr als 10 bar und für Wasserleitungen nicht mehr als 16 bar
- Der begrenzte Größenbereich - je größer der Durchmesser der Rohre ist, desto schwieriger ist es, ein geeignetes Gerät für sie zu finden.
Tipp! Kunststoffkugelhähne können in Verbindung mit einer Kunststoffrohrleitung verwendet werden, ihre Kosten sind niedriger als die von Edelstahl, während Haltbarkeit und Zuverlässigkeit hoch sind.
Arten
Die Klassifizierung des betrachteten Ventils erfolgt nach mehreren Kriterien:
| Die Form der Passage | Es gibt verschiedene Arten:
|
| Je nach Material der Dichtung | Der Verdichter kann sein:
|
| Je nach Körperform | Verbinder können relativ zueinander positioniert werden:

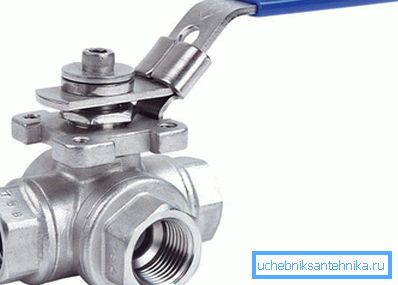

Darüber hinaus sind die Geräte gerade und in drei Richtungen. |
| Durch Installation und Art der Gehäusekonstruktion | Es gibt:
|
Ein besonders wichtiger Punkt ist die Installationsmethode und die Art der Konstruktion des Gehäuses, da der Anwendungsbereich davon abhängt. Im Folgenden werden die Merkmale dieser Geräte genauer betrachtet.
Kopplung
Rostfreier Kugelhahn hat an beiden Seiten ein Innengewinde. In der Regel werden solche Formstücke an Wasserleitungen angebracht.
Je nach Steuerungsverfahren gibt es drei Arten von Geräten:
- Hebel;
- Elektrisch angetrieben;
- Getriebe
Wenn der Nenndurchmesser DN125 nicht überschreitet, wird das Gerät durch einen Hebel gesteuert. Ist der Durchmesser größer, ist eine Getriebesteuerung die optimale Lösung. Der elektrische Antrieb wird eingesetzt, wenn die Zweipunktregelung verwendet wird oder die Absperrventile schwer zugänglich sind.

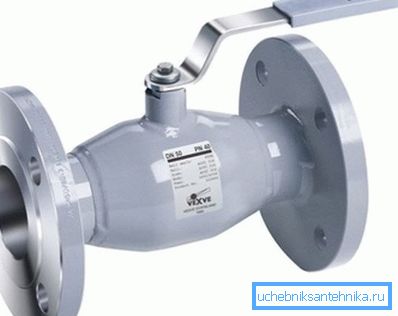

Geflanscht
Edelstahl-Kugelhahnflansch fand seine Anwendung in der Öl- und Gasindustrie. Sie werden in Pipelines eingesetzt, die Gas, Öl und andere Chemikalien transportieren.
Wie sich aus dem Namen leicht ersehen lässt, wird das Edelstahl-Flanschventil mit Hilfe von beidseitigen Flanschen montiert.
Die Hauptvorteile dieses Geräts sind:
- Niedrige Kosten;
- Lange Lebensdauer;
- Die Verwendungsmöglichkeit für Suspensionen, viskose und kontaminierte Medien, Schlamm usw.
Natürlich kann ein Edelstahl-Flanschkugelhahn nur verwendet werden, wenn die Rohre auch mit entsprechenden Flanschen ausgestattet sind.

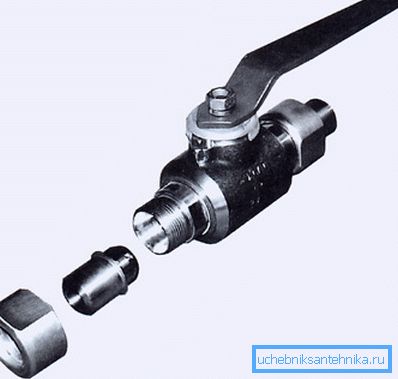

Ferrule
Von Muftovyh unterscheiden sich vor allem darin, dass sie einen Außenfaden haben. Am häufigsten in der petrochemischen Industrie eingesetzt. Das Gerät wird mit Hutmuttern an die Rohre angeschlossen.

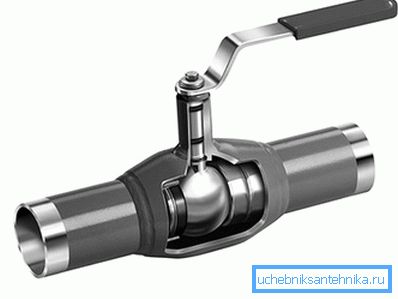

Geschweißt
Von allen oben genannten Produkten unterscheidet sich dieses Ventil dadurch, dass es durch Schweißen montiert wird. Meist wird es in zentralen Wärmeversorgungssystemen eingesetzt. Der Hauptvorteil dieser Konstruktion ist die vollständige Dichtheit der Verbindung. (Siehe auch den Artikel Hermetic für Pfeifen: Merkmale.)
Tipp! Geräte mit kleinem Durchmesser können für den Hausgebrauch als Abfluss verwendet werden. Beispielsweise können Sie diesen Hahn für ein Edelstahlfass verwenden.
Fazit
Rostfreie Kugelkräne werden in einer Vielzahl von Anwendungen eingesetzt. Dies liegt an ihrer Einfachheit, Zuverlässigkeit und einer großen Auswahl an Rumpfdesigns.
In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
