Duschablauf: arten von designs

Bei der Anordnung einer Dusche sollte besonderes Augenmerk auf die Gestaltung des Abflusses gelegt werden, da seine Funktion vom normalen Betrieb des Badezimmers abhängt. Es gibt verschiedene Arten von Duschdesigns, auch die Pflaumen unterscheiden sich. Wir werden über die Eigenschaften verschiedener Sanitärinstallationen sprechen und darüber nachdenken, wie man mit den eigenen Händen eine Sommerdusche entwässern kann.

Verschiedene Arten von Duschköpfen

Um zumindest eine vollständige Beschreibung der Duschrinne zu geben, müssen die verschiedenen Arten von Duschkabinen und sanitären Anlagen in modernen Häusern und Wohnungen berücksichtigt werden. Darüber hinaus interessieren sich viele unserer Leser für den Bau von Sommerständen für ländliche Parzellen und für akzeptable Methoden der Wasserentsorgung unter Straßenbedingungen.

Da die Sanitärhersteller eine unglaubliche Auswahl an Designs für diesen Zweck anbieten, haben wir uns dazu entschieden, unsere Beschreibung auf die relevantesten und beliebtesten Sorten zu beschränken. Die Tabelle beschreibt die Hauptarten von Duschen und die entsprechenden Arten von Armaturen für die Ableitung von Wasser:

Beachten Sie! Wir haben bewusst keine Duschkabinen in diese Liste aufgenommen, da sie bereits alle nötigen Armaturen installiert haben. Alles was Sie tun müssen, ist, sie an den Abwasserkanal anzuschließen.

Verschiedene Ablaufarmaturen

Dusche mit Tablett

Bis heute ist die beliebteste Art der Dusche eine Kabine mit einer Palette. Es kann sich dabei um einen Monoblock oder eine Box handeln. In diesem Fall sind alle erforderlichen Zubehörteile bereits installiert, oder es kann sich um ein selbst gemachtes Podium oder eine modulare Kabine handeln. Anschließend wird die Ablaufstruktur mit Ihren eigenen Händen zusammengebaut.

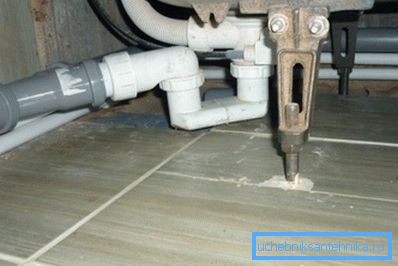

Normalerweise wird für Paletten ein einfacher Siphon ohne Überlauf verwendet, tiefe Modelle können jedoch mit Überlauf abgeschlossen werden.

Die Wahl eines bestimmten Modells hängt von der Installationshöhe der Palette ab, die wiederum von drei Hauptparametern abhängt:

1. Die Höhe des Eintrittspunkts im Abwasserkanal. Nach den Regeln und Vorschriften des SNiP darf sich der Abfluss nicht unterhalb oder auf derselben Höhe wie der Verbindungspunkt im Steigrohr befinden.
2. Montagehöhe des Podiums oder des Rahmens;
3. Die Länge des Verbindungsrohrs oder der Welle, durch die Wasser in die Steigleitung geleitet wird. Tatsache ist, dass der Höhenunterschied 1–1,5 cm pro Meter Rohrlänge beträgt. Je höher der Abstand ist, desto höher sollte die Schüssel installiert werden.

Darüber hinaus sollten die Ablaufparameter den Eigenschaften der in der Dusche verwendeten Geräte entsprechen. Die Kapazität des Abflusses muss sicherstellen, dass das in die Schüssel gelangende Wasser rechtzeitig entfernt wird. Dies gilt insbesondere für Hydromassagesysteme, Installationen wie "tropische Dusche" usw.

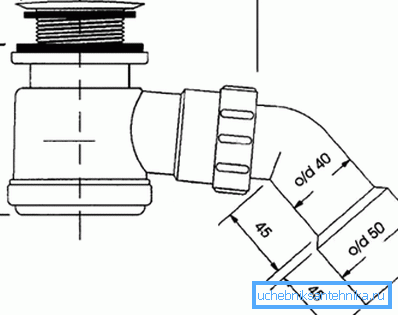

Der Durchmesser des Ventils sollte streng nach der Breite des Ablauflochs in der Pfanne gewählt werden, damit die größte Dichtheit und Zuverlässigkeit der Verbindung erreicht wird. Dieser Durchmesser kann zwischen 50 und 90 mm variieren. Bei Fittings mit kleinem Durchmesser müssen die Teile für Reparaturen und Reinigung zugänglich sein, während der Ablauf mit einem Durchmesser von 90 mm durch die obere Öffnung gereinigt werden kann.

Beachten Sie! Achten Sie bei der Installation von Hydromassagesystemen darauf, dass die Abflussarmaturen entsprechend ihrer Durchflussmenge entsprechend dem Wasserverbrauch des Systems ausgewählt werden. Sie muss in der Produktspezifikation angegeben sein oder auf Ihre Anfrage vom Verkäufer ausgesprochen werden. Die Wasserdurchflussmenge der Hydromassage-Einheit ist auch notwendigerweise im Datenblatt zum Produkt angegeben.

Die Montage der Armaturen ist sehr einfach: In das Loch der Wanne wird ein Ablaufgitter eingebaut, das mit einer speziellen Mutter von unten gedrückt wird. Ein Siphon ist mit der Düse verschraubt, an deren Austritt eine Riffelung angebracht ist. Das zweite Ende der Wellen ist mit dem Steigrohr verbunden.

Beachten Sie! Gewindeanschlüsse werden mit FUM-Band besser abgedichtet, und die Fugen der Wellen mit der Düse und der Eingang zum Steigrohr werden mit Silikondichtungsmittel abgedichtet.

Dusche ohne Tablett

Die immer beliebter werdende Nicht-Paletten-Dusche verfügt über das anspruchsvollste Ablaufdesign. Die Schwierigkeit liegt in der Tatsache, dass der Einbau der Bewehrung im Estrich erfolgt, und dies stellt eine Reihe schwerwiegender Anforderungen dar:

• Ein hoher Grad und Qualität der Abdichtung aller Schichten des Estrichs, aller Fugen, Ecken und Wände im Duschbereich ist erforderlich;
• Die Zuverlässigkeit der Montage der Ablaufarmaturen sollte sehr hoch sein, da bei einem Unfall oder einer Undichtigkeit deren Reparatur mit der Demontage der Fliese und des Estrichs verbunden ist und die Kosten für die Wiederherstellung des Bodens hoch sind.
• Es ist notwendig, die Kapazität des Siphons und den maximalen Wasserdurchfluss genau zu berechnen. Andernfalls fließt das Wasser bei unzureichender Flüssigkeitsabgabe über das gesamte Badezimmer und überflutet die Wohnung.

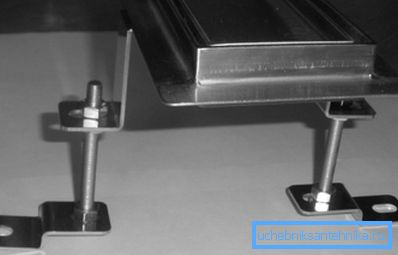

In strikter Übereinstimmung mit der Tragfähigkeit sowie der Dicke der Krawatte wird eine Leiter mit dem erforderlichen Durchmesser und der Montagehöhe ausgewählt. Dann wird es auf der Bodenplatte installiert, mit Dübeln auf dem Beton befestigt, auf einer Ebene aufgestellt und mit einem Rohr (mit einer Neigung von 1 - 1,5 cm pro Meter) mit einem Verbindungspunkt in den Abwasserkanal verbunden.

Danach erfolgt die Verlegung des Zementsandmörtels, der an der Neigungsbildung zum Ablaufgitter ausgerichtet ist. Die Abdichtung erfolgt in allen Arbeitsschritten, alle Verbindungen werden mit einem FUM-Band und einem Silikondichtmittel verdichtet.

Beachten Sie! Für den Bau einer hochwertigen Außendusche sind grundlegende Konstruktionskenntnisse sowie Kenntnisse der Grundsätze der Abdichtungs- und Sanitärarbeiten erforderlich.

Installation eines Abflusses für eine Sommerdusche

Bevor Sie auf dem Land eine Dusche mit eigenen Händen bauen, sollten Sie zunächst alle Feinheiten berücksichtigen - das System der Ableitung von Abwasser. In der Praxis gibt es drei Hauptoptionen:

1. Heben Sie den Boden an, machen Sie ihn wasserdurchlässig, und die überschüssige Flüssigkeit gelangt in den Boden. Die am wenigsten akzeptable Option, da sich unter der Kabine eine Pfütze befindet, wird sie später zu einem permanenten Sumpf mit Mücken und Wasser für verschiedene kleine Lebewesen;
2. Heben Sie auch den durchlässigen Boden an, aber ordnen Sie unter ihm ein Ablaufloch an. Die Wände der Grube sind wasserdicht und mit Sand und Kies gefüllt, um die Flüssigkeit abzulassen und zu filtrieren. Das ist besser als nichts, aber in einer Kabine ist es noch feucht; Außerdem können unangenehme Gerüche aus der Grube aufsteigen.
3. In der Kabine ist eine Auffangwanne installiert, von der aus ein Rohr zum Abwassertank geleitet wird. Manchmal bilden sie einen geneigten Betonsockel, aus dem das Wasser in einen nahegelegenen Klärbehälter oder eine Drainagewanne fließt. Dies ist die beste Option.

Die erste Methode eignet sich nur als temporäre, die zweite - mit sehr geringen Belastungen im Badezimmer. Wenn Sie eine große Familie haben oder Gäste in das Cottage einladen möchten, ist die einzige akzeptable Option, eine Pfanne mit Wasserabfluss in einem Klärgrube zu arrangieren.

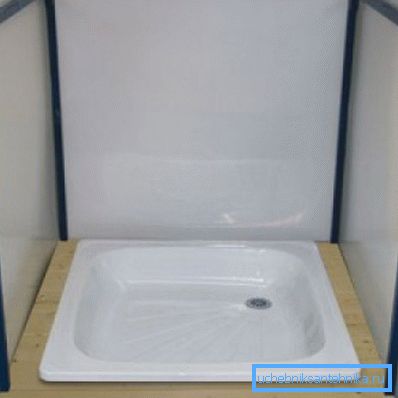

Zu diesem Zweck umfasst das Kabinendesign einen Rahmen, um die Palette in einer bestimmten Höhe über dem Boden zu installieren. In extremen Fällen kann man etwas Erde darunter graben.

Als nächstes montieren Sie einen Standardsiphon mit einem beliebigen Durchmesser, da der Wasserdurchfluss in der Sommerdusche minimal ist. Der Siphon ist mit einem seitlich umgeleiteten Kunststoffrohr verbunden, und in einem Abstand von mehreren Metern (je weiter entfernt) graben sie eine Grube für den Klärgrube.

Die Tiefe der Grube sollte etwa 1,5 Meter betragen. Am einfachsten ist es, ein Metall- oder Plastikfass mit Löchern im Boden einzubauen, zuerst eine Sandschicht von 20–30 cm in das Fass, dann eine Feinkieselage mit einer Schicht von etwa 30 cm zu füllen und den Rest mit grobem Schutt aufzufüllen. Dies sorgt für die notwendige Wasserreinigung, bevor Sie den Boden in Ihrer Umgebung betreten.

Die Fugen der Schüssel der Palette mit den Wänden der Kabine sind mit Silikon abgedichtet und mit Ecken (Fußleisten) geschlossen, damit die Flüssigkeit nicht an der Schüssel vorbeiströmt. Das Rohr wird unter Beachtung einer Neigung von mindestens 1,5 - 2 cm pro Meter Länge verlegt.

Beachten Sie! Der Klärgrube sollte mit einem Deckel verschlossen werden, Kunststofffässer mit einem Deckel am Gewinde sind am besten geeignet. Anstelle eines Fasses können Sie einen Betonring, einen Rohrabschnitt mit großem Durchmesser oder ein beliebiges anderes Gefäß mit geeigneter Größe verwenden.

Fazit

Die Gestaltung eines Bades setzt das Vorhandensein eines wirksamen Systems zum Ableiten von Abwasser voraus. Die Qualität hängt von der Möglichkeit ab, die Rohrleitungen komfortabel zu bedienen, weshalb die Auswahl und Installation von Ablaufarmaturen verantwortungsbewusst erfolgen sollte. Das Video in diesem Artikel hilft Ihnen, häufige Fehler zu vermeiden.
