Durchgangsventil - durchflussmaster

Jede Minute und jeden Tag bewegen sich riesige Mengen verschiedener Substanzen - Wasser- und Ölprodukte, Öle und Gase - entlang der Pipelines. Ein Ventilelement, das für die Bewegung von Verkehrsströmen verantwortlich ist, ist ein Kugelventil.

Zu den Funktionen gehören Stopp und Start, Regulierung sowie das Design einiger Arten und das Mischen transportierter Medien.

Das Wichtigste am Kran

Das Regulierventil ist für die Verstopfung und das Anfahren des Mediums und die Regulierung des Durchflusses vorgesehen. Der Kugelhahn unterscheidet sich von einer Reihe von Durchgängen mit minimalen hydraulischen Verlusten, die dank des Kugelhahns erzielt werden. Es ist diese Form der Verriegelung, die in Gasleitungen verwendet wird.

Es gibt eine Reihe von Vorteilen:

• in der einfachen Struktur der Verstärkungsbaugruppe;
• hohe Dichtigkeit;
• Widerstand gegen aggressive Medien;
• einfache Verwaltung;
• Kompaktheit;
• deutlich begrenzter Drehradius des Griffs;
• Multi-Stream-Mischfunktionen;
• Universaldurchsatz - von flüssigen zu viskosen Medien sowie Medien mit Verunreinigungen (Schlamm, Zellstoff).

Für Kugelhähne werden hauptsächlich Messing, Stahl, Gusseisen, Polypropylen, Polyethylen, Keramik und Aluminium verwendet. Nester bestehen aus Graphit, Kunststoff, Gummi und verschiedenen Metallen.

Kugelhahn Design

Der Durchgang des Kugelventils ist eine Verstärkung mit einem Vierteldrehmechanismus. Ihre Hauptaufgabe besteht darin, sich vollständig zu öffnen oder zu überlappen, aber nicht die Stärke des Verkehrsflusses zu regulieren. Bei unvollständiger Öffnung der Verstopfung in Hochdruckrohren können sich Turbulenzen bilden, die allmählich zum Verlust der Dichtheit führen.

Das Funktionsprinzip der Verriegelungsbaugruppe ist einfach: Wenn Sie den Griff um 90 ° gegen den Uhrzeigersinn drehen, ist das Ventil vollständig geöffnet, wenn der Hebel parallel zum Rohr ist, und geschlossen - in einer Position senkrecht dazu.

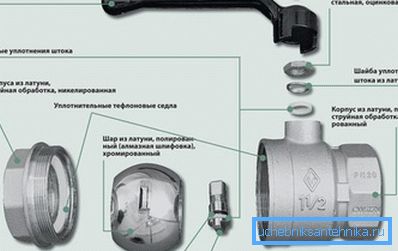

Die Verstärkungsbaugruppe ist:

• kugelförmige Verriegelung mit einem Durchgangsloch;
• 2 Sättel, die die Kugel halten;
• Spindel;
• Gehäuse, in dem sich die obigen Elemente befinden;
• Steuerhebel mit der Spindel verbinden.

Der Körper des Krans kann monolithisch oder zusammenlegbar sein. Das demontierbare Design ist für Wartung und Reparatur ungeeignet, daher ist der Preis niedrig. Die Faltoption kann repariert werden, so dass sie sehr lange bedient werden kann.

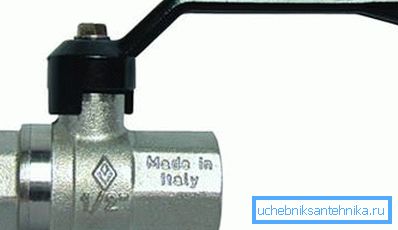

Der kleine Durchmesser des Lochs in der Ball-Verstopfung erfordert keine großen Anstrengungen, um es zu kontrollieren. Große Öffnungsdurchmesser erfordern möglicherweise die Verwendung eines längeren Hebels oder einer automatischen Antriebseinheit.

Beachten Sie! Ein langer Griff ist nicht immer angemessen, insbesondere wenn der Kran in beengten Verhältnissen installiert ist. Andere Rohre können das Drehen beeinträchtigen, der Einbau eines Elektroantriebs an einem Kran kann der Ausgang sein.

Anwendungsbereiche

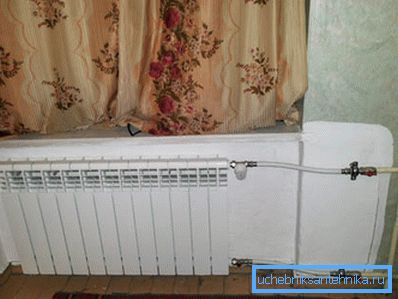

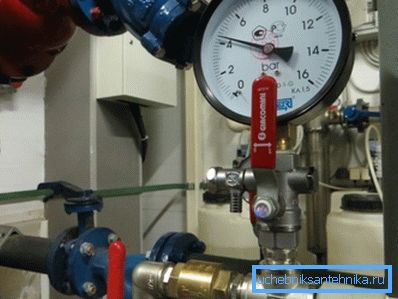

Kugelhähne sind heute in der chemischen Industrie, in der Öl- und Gasindustrie und in der Energieversorgerbranche unverzichtbar. Sie versorgen Häuser mit Gas und Wärme. In den Wohnungen werden solche Geräte an den Versorgungsrohren zu den Geräten angebracht.

Die Verwendung von Knoten erfolgt in strikter Übereinstimmung mit ihrer Dichtheitsklasse.

Die Reihenfolge dieses Prozesses wird durch GOST 24856-81 geregelt, wonach der Körper des Krans gemäß seiner Anwendung eine bestimmte Farbe hat:

• Wasserverkehr ist blau markiert;
• Gasgelb;
• Erdöl und Erdölerzeugnisse - schwarz.

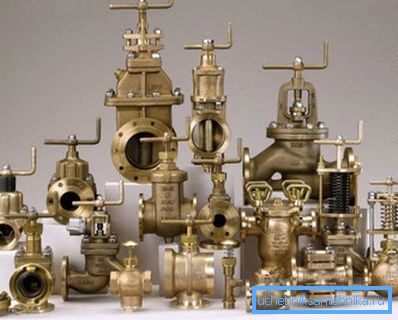

Klassifizierung von Schließvorrichtungen

Je nach Anschlussmethode an die Rohrleitung gibt es bei Kugelverriegelungen folgende Typen:

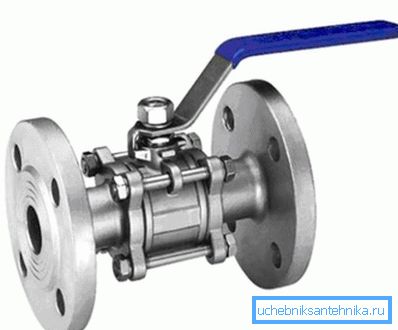

• Flansch - zusammenklappbar und gegossen sind, hohem Druck standhalten und daher auf Autobahnen mit einem Querschnittsdurchmesser von mehr als 46 mm aus der Gasindustrie und in Ölraffinerien willkommen sind;

• Kopplung - erfolgreich in Rohrleitungen mit einem Querschnitt von bis zu 45 mm, in kommunalen Heizungs-, Gas- und Wassersystemen eingesetzt;
• verschlucken - am häufigsten in der Lebensmittel- und Chemieindustrie eingesetzt, der Hauptvorteil ist die Reparaturfähigkeit und die wiederverwendbare Montage / Demontage;

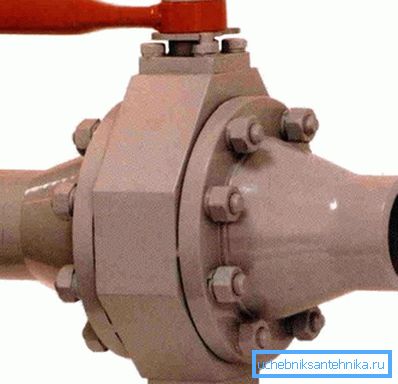

• geschweißt - sind charakteristisch für den Einsatz im Baubereich, einmal installiert, der Preis ist relativ niedrig;

• kombiniert - Montagemöglichkeiten sind dank der verlängerten Achse des Ventils möglich, können kontrolliert werden und befinden sich tief in der Erde.

In Richtung des Verkehrsflusses und der Anzahl der Verbindungen:

• Kontrollpunkte - der Einlass / Auslass befindet sich auf derselben Achse und ist auf ebenen Abschnitten von Rohren mit unterschiedlichen Durchmessern montiert.
• eckig - die Achse der Bohrungen steht senkrecht zueinander und befindet sich hauptsächlich an den Anschlussstellen an Haushaltsgeräten, z. B. an der Batterie;

• Dreiwege (Mischer);
• Mehrfachdurchlauf

Abhängig vom Bandbreitenanteil:

• volle Bohrung - bis zu 100%;
• Standard - bis zu 50%;
• Nicht voller Durchfluss von 70–80%.

Der Durchmesser des Lochs im Schieber des Kugelhahns mit voller Bohrung stimmt mit dem Innendurchmesser der Rohrleitung überein, und daher wird der hydraulische Widerstand ebenso wie der Druckverlust minimiert. Solche Armaturen eignen sich gut für Flüssigkeiten.

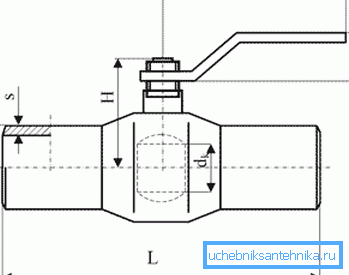

Im Gegensatz dazu ist das Loch in der Kugel der Nichtvolldurchlaufanordnung kleiner und kann kegelförmig sein (ein oder zwei symmetrische Durchgänge), und daher gibt es einen größeren hydraulischen Widerstand. Der kleine Durchmesser "erleichtert" solche Krane, sie sind langlebig, da sie kleine Strömungen zulassen und die Belastung der Kugel abnimmt, im Preis günstig zu vergleichen.

Allgemeine Installationsregeln

Sie sollten nicht daran erinnern, dass die Betriebsdauer und -qualität der Arbeit von der kompetenten Installation einer Verstärkungseinheit abhängt.

Allgemeine Installationsanweisungen umfassen:

1. Die endgültige Wahl des Installationsortes und die Bereitstellung des freien Zugangs für Installations- und Reparaturarbeiten in der Zukunft.
2. Überprüfung der Übereinstimmung von Parametern wie dem Durchmesser des Ventils und der Rohrleitung, der Kapazität des Ventils und seiner Kompatibilität mit den Arbeitsbedingungen (Art des Mediums, maximaler Druck in der Rohrleitung und Temperatur).

1. Um die Richtung des transportierten Flusses zu kennen, wird dies zusätzlich durch die Einlass- / Auslasspfeile am Vorrichtungskörper angezeigt.
2. Übereinstimmender Ort und Typ des Threads.
3. Die Verwendung von Dichtungsband in den Gewindeelementen, die mit einem gewissen Aufwand aufgewickelt werden müssen, um die Abdichtung zu gewährleisten.

Beachten Sie! Um das FUM-Band mit den eigenen Händen richtig aufrollen zu können, muss ein offener Außenfaden von der Seite des Befestigungspunkts vor Ihnen sichtbar sein. Wickeln Sie das Band im Uhrzeigersinn.

1. Wenn sie angeflanscht sind, müssen ihre Konstruktion an Kran und Rohr gleich sein.

Zusammenfassend

Ventile, die den technischen Eigenschaften der Rohrleitung und des zu durchströmenden Mediums entsprechen, funktionieren qualitativ und für lange Zeit. Die Vorteile des Verschlusses, die einfache und gleichzeitig ideale Form, werden sowohl im Industrie- als auch im Wohnbereich erfolgreich eingesetzt.

Das Video in diesem Artikel zeigt eine der Optionen zum Verwenden eines Durchstichs (in diesem Beispiel zum Organisieren der Tropfbewässerung).
