Du50-kugelhahn: optionen, größen, merkmale
Ein Kugelventil Dn50 kann als Absperrventil für den Transport durch Rohrleitungen und die Lagerung in Tanks mit verschiedenen Flüssigkeiten und Gasen verwendet werden. Solche Vorrichtungen unterscheiden sich in der Art der Befestigung, die angeflanscht, gekuppelt und geschweißt (Löten) werden kann, und in den Herstellungsmaterialien, wo Stahl, Messing, Polyethylen und Polypropylen verwendet werden.
Unterschiedliche Schließvorrichtungen können technische Merkmale aufweisen und sich in diesen Indikatoren unterscheiden, auf die weiter unten eingegangen wird. Und auch Ihre Aufmerksamkeit wird in diesem Artikel thematisch vorgeführt.

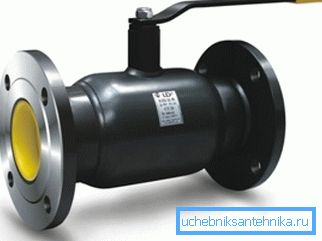

Absperrventile DN 50 mm
Hinweis Wenn Sie das Etikett betrachten, hat der Kugelhahn 50 mm normalerweise eine zusätzliche Abkürzung in der Bezeichnung. Vor Millimetern gibt es beispielsweise Buchstaben Doo oder Dn - und der eine oder der andere bedeutet bedingter oder äußerer Durchmesser. Wenn Sie hier die Abkürzung für KSHTsP (anstelle von P, F, M oder K) finden, bedeutet dies, dass Sie einen vollständig geschweißten Kugelhahn (Flansch, Kupplung oder Kombination) vor sich haben.
Allgemeine Optionen
- Absperrventile mit Flansch, geschweißt (zum Schweißen) und Kupplungsverbindung werden üblicherweise im DN-Bereich von 15 bis 500 mm hergestellt, die für einen Nenndruck (Ru) von 1,6 bis 4,0 MPa ausgelegt ist.
- Krane mit solchen Abmessungen (Dn 50) werden in den meisten Fällen in Industrie-, Industrie- und öffentlichen Gebäuden, Pipelines zum Pumpen von Ölprodukten, Wasser und Gas sowie in Tanks zu deren Lagerung eingesetzt. Schließeinrichtungen mit solchen Abmessungen werden jedoch mit eigenen Händen und im Alltag installiert, beispielsweise mit autonomer Heizung für Steigleitungen, Kessel oder in Tanks zur Speicherung von Wasser und Dieselkraftstoff.
- Die Herstellung von Armaturen und Armaturen erfolgt nach GOST 21345-78 und GOST 28343-89 sowie nach TU 04671406-003-98. Für Regionen mit gemäßigtem und kaltem Klima wird die Zertifizierung gemäß UHL GOST 15150 des russischen GOSGORTEKHNADZOR durchgeführt.
Produktübersicht
Derartige Kräne bestehen in der Regel aus Stahl. 20, 09G2s und 1218N10T, während der maximale Arbeitsdruck (Ru) unverändert bleibt - von 1,6 MPa bis 4,0 MPa. Die Installationsmethoden (Verbindungen) können je nach Konfiguration variieren. Es können also KShTsF, KShTsP, KShTsM oder KShTsK verwendet werden.
DN | PN | CODE KShTsF | d | D | D1 | D2 | G | h | H | Ich | L | Masse (kg) |
15 | 40 | 015.040.02 | 10 | 95 | 65 | 14 | 4 | 23 | 72 | 170 | 130 | 1.8 |
20 | 40 | 020,040,02 | 15 | 105 | 75 | 14 | 4 | 23 | 72 | 170 | 150 | 2.2 |
25 | 40 | 025,040,02 | 18 | 115 | 85 | 14 | 4 | 21 | 75 | 170 | 160 | 2,7 |
32 | 40 | 032.040.02 | 24 | 135 | 100 | 18 | 4 | 21 | 75 | 170 | 180 | 3.7 |
40 | 40 | 040.040.02 | 30 | 145 | 110 | 18 | 4 | 44 | 92 | 235 | 200 | 4.6 |
50 | 40 | 050.040.02 | 40 | 160 | 125 | 18 | 4 | 44 | 100 | 235 | 230 | 6.1 |
65 | 16 | 065.016,02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 270 | 8.4 |
65 | 25 | 065.025,02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 270 | 8.4 |
80 | 16 | 080 / 70,016,02 | 63 | 195 | 160 | 18 | 4 | 60 | 141 | 335 | 280 | 11.2 |
80 | 25 | 080 / 70,025,02 | 63 | 195 | 160 | 18 | 8 | 60 | 141 | 335 | 280 | 12 |
100 | 16 | 100 / 80.016,02 | 75 | 215 | 180 | 18 | 8 | 60 | 150 | 335 | 300 | 15 |
100 | 25 | 100 / 80,025,02 | 75 | 230 | 190 | 22 | 8 | 60 | 150 | 335 | 300 | 15 |
125 | 16 | 125 / 100.016,02 | 100 | 245 | 210 | 18 | 8 | 94 | 195 | 525 | 325 | 27,5 |
125 | 25 | 125 / 100.025,02 | 100 | 270 | 220 | 26 | 8 | 94 | 195 | 525 | 325 | 28,5 |
150 | 16 | 150 / 125.016,02 | 125 | 280 | 240 | 22 | 8 | 98 | 210 | 525 | 350 | 36 |
150 | 25 | 150 / 125,025,02 | 125 | 300 | 250 | 26 | 8 | 98 | 210 | 525 | 350 | 37 |
200 | 16 | 200 / 150.016,02 | 148 | 335 | 295 | 22 | 12 | 84 | 225 | 625 | 450 | 56 |
200 | 25 | 200 / 150,025,02 | 148 | 360 | 310 | 26 | 12 | 84 | 225 | 625 | 450 | 57 |
250 | 16 | 250 / 200.016,02 | 200 | 405 | 355 | 26 | 12 | 100 | 270 | 625 | 530 | 83 |
250 | 25 | 250 / 200.025,02 | 200 | 425 | 370 | 30 | 12 | 100 | 270 | 625 | 530 | 85 |
300 * | 16 | 300 / 250.016.02 | 240 | 460 | 410 | 26 | 12 | 167 | 634 | - | 750 | 155 |
350 * | 16 | 350 / 300.016.02 | 300 | 520 | 470 | 26 | 16 | 196 | 690 | - | 750 | 276 |
500 * | 16 | 500 / 400.016.02 | 390 | 710 | 650 | 33 | 20 | 170 | 870 | - | 990 | 610 |
Technische Parameter für KShTsF
Hinweis KShTsF wird größtenteils an Industriestandorten eingesetzt.
Ballomax DN, (mm) | Kunst. | Haustür | DH | d | t | L | Í1 | H2 | A | Gewicht, kg |
10 | 71,102,010 | 10 | 38 | 17.2 | 1.8 | 210 | 50 | 116 | 140 | 0,8 |
15 | 71,102 0,015 | 10 | 38 | 21.3 | 2 | 210 | 50 | 116 | 140 | 0,8 |
20 | 74,102 0,020 | 15 | 42 | 26,9 | 2.3 | 230 | 47 | 115 | 140 | 0,8 |
25 | 74,102 0,025 | 20 | 51 | 33,7 | 2.6 | 230 | 47 | 120 | 140 | 1 |
32 | 74 .102 .032 | 25 | 57 | 42.4 | 2.6 | 260 | 48 | 124 | 140 | 1.4 |
40 | 74 .102 .040 | 32 | 76 | 48.3 | 2.6 | 260 | 41 | 129 | 180 | 2.1 |
50 | 74,102 0,050 | 40 | 89 | 57 | 2,94 | 300 | 41 | 135 | 180 | 3 |
Tabelle der Parameter KShTsP Du 10-50 mm Ru 4.0 MPa (40kg / cm2)
Bezeichnung KSHZ RMHS (RMUS) | DN | L | G | A | H |
16-6 | 6 | 70 | 1/4 | 112 | 110 |
25-6 | 76 | ||||
40-6 | 76 | ||||
16-10 | 10 | 75 | 3/8 | 112 | 134 |
25-10 | 80 | ||||
40-10 | 80 | ||||
16-15 | 15 | 85 | 1/2 | 125 | 123 |
25-15 | 105 | ||||
40-15 | 105 | ||||
16-20 | 20 | 95 | 3/4 | 136 | 134 |
25-20 | 110 | ||||
40-20 | 110 | ||||
16-25 | 25 | 105 | 1 | 127 | 174 |
25-25 | 120 | ||||
40-25 | 120 | ||||
16-32 | 32 | 120 | 1 1/4 | 215 | 184 |
25-32 | 145 | ||||
40-32 | 145 | ||||
16-40 | 40 | 130 | 1 1/2 | 215 | 231,5 |
25-40 | 150 | ||||
40-40 | 150 | ||||
16-50 | 50 | 150 | 2 | 280 | 233 |
16-65 | 65 | 185 | 2 1/2 | 280 | 233 |
16-80 | 80 | 205 | 3 | 342 | 330 |
Maßtabelle und Einbaumaße KSHTsM Du 6-80 mm
Ansicht Anwendung | Für Gas 10 bar, für Wasser 16 bar |
SDR | SDR11 |
Material | PE80 / PE100, PE2406 / PE3408 |
Öffnen / Schließen | ? drehen |
Temperatur | Von -29 bis 600 ° |
Art der Passage | Volle Bohrung |
Hilfsstabtyp | Teleskopverlängerung |
Typ löschen | Ohne Spülung 1 Spülung, 2 Spülung |
Körperschweißen und Steckdose | Elektrisch oder kupplung |
Teststandards | EN 1555, ANSI / ASTM B16. 40 |
SDR11-Tabelle
Hinweis Polyethylen-Geräte werden für die Installation unter der Erde verwendet.
Kombinierte Krane unterscheiden sich nicht wesentlich von Kupplungsventilen. Allerdings kann KShTsK neben dem Preis auch einen amerikanischen Einbau oder Filter anstelle von Rohraußengewinden verwenden, wodurch die Kosten steigen.
Polypropylen-Geräte sind für Rohrleitungen und Heizkreise für das autonome Heizen äußerst beliebt - in den meisten Fällen wird Metall von PPR bevorzugt, und das ist nicht überraschend. Solche Geräte können Betriebstemperaturen von bis zu 100 ° C und Betriebsdrücken von bis zu 10 bar standhalten, was für normale Bedingungen ausreichend ist. Das Andocken ähnlicher Geräte an die Rohrleitung erfolgt durch Löten oder Schweißen mit einem speziellen Lötkolben.
Fazit
Zusammenfassend ist festzuhalten, dass Sie im Alltag hauptsächlich Messing-KShTsM und KShTSK sowie Lötanschlüsse aus Polypropylen verwenden können. Sie können sie jederzeit selbst installieren, wenn Sie den Anweisungen des Herstellers folgen.
