Du-80-kran am 80-mm-rohr: versionen und deren vergleich

Welche Absperrventile können in einer 80 mm Rohrleitung verwendet werden? Wir werden den Leser mit den Konstruktionen vorhandener Krane vertraut machen und versuchen, deren Funktionalität zu vergleichen. Wir werden sofort festlegen, dass der Umfang unserer Aufmerksamkeit auf die Installation beschränkt bleiben wird: Beispielsweise bleibt ein Bitumen-Dreiwegeventil mit einer Heizungssteuereinheit 80 unberücksichtigt.

Anwendungsbereiche

Lassen Sie uns zunächst herausfinden, wo in der Kommunikation eines Mehrfamilienhauses Rohre und Absperrventile DU80 eingesetzt werden können.

• Heizung Haupteingang. Absperrventile, die den Auslass zum Haus von den Autobahnen abschneiden, können nicht nur im Thermalbrunnen, sondern auch im Keller platziert werden - vorausgesetzt, die Route führt direkt durch sie hindurch.

Hinweis: In diesem Fall verbleiben die Hähne trotz ihrer Lage im Umkreis des Hauses im Verantwortungsbereich der Wärmetransportorganisation. Die Verantwortungszone verläuft durch den ersten Rohrflansch der Einlassventile der Aufzugsanordnung.

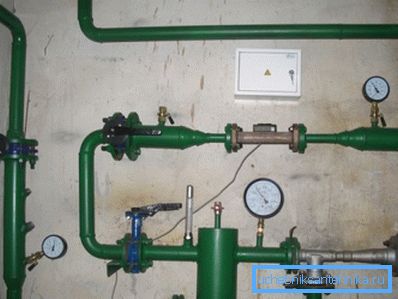

• Aufzugsnabe. Dabei können die 80-Millimeter-Armaturen am Einlass, zwischen dem Aufzug und dem Heizkreislauf sowie an den Warmwasseranschlüssen verwendet werden.
• Wasserzähler im Kaltwassersystem.
• Schließlich können mit Hilfe von Hähnen bestimmte Abschnitte der Wasserversorgung oder der Heizkreise abgeschaltet werden.

Ausführungsoptionen

Welche Ventile werden in der technischen Kommunikation des Gebäudes verwendet?

Schieber

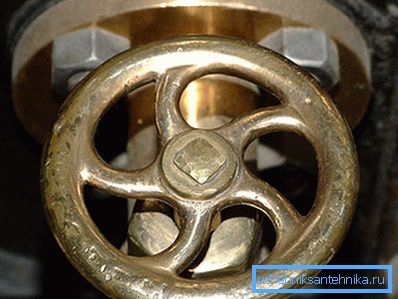

Das am häufigsten verwendete Gusseisenkeilgatter ist ein einziehbarer Stiel, dessen Erweiterung an seinem Ende ein Paar Gusseisenbacken mit Messingspiegeln hält. Ein Paar Antwortspiegel ist in die Nuten des Gehäuses eingesetzt. Der Schaft wird durch Drehen des Handrads mit einer Gewindebuchse versorgt.

Der Hauptvorteil des Ventils ist ein relativ geringer hydraulischer Widerstand: Die Wangen in der geöffneten Position werden vollständig außerhalb des Durchflusses entfernt.

Nachteile:

• Die Notwendigkeit, die Drüse regelmäßig zu verpacken. Es wird auch im Leerlauf produziert.
• Die Bildung von Ablagerungen auf den Spiegeln und folglich deren periodisches Schleifen.
• Schnelle Keilabnutzung.

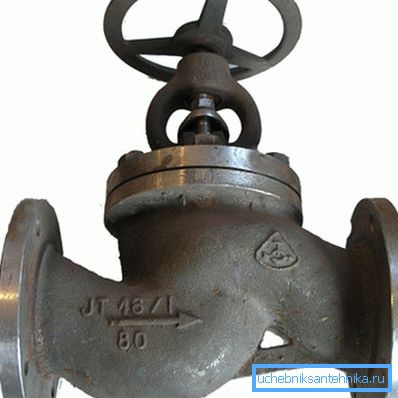

Ventil schrauben

Der Griff oder die Klappe ist direkt an der beweglichen Stange befestigt, die in das Gewinde des Ventilgehäusedeckels eingeschraubt ist. Ein Ventil, das mit einer Dichtung ausgestattet ist, ist beweglich an der Innenseite des Schaftes angebracht, wodurch die Öffnung im Sitz geschlossen wird.

Der einzige Vorteil dieses Designs vor dem Hintergrund des vorherigen ist, dass es einfacher ist, das Schraubenventil DN80 mit den eigenen Händen zu überarbeiten als die Ventile derselben Größe. Weder das Schweißen des Keils noch das mühsame Schleifen der Wangen sind erforderlich: Es reicht aus, nur die Stopfbuchse zu stopfen und die Dichtung zu wechseln.

Alle anderen Ausstattungsmerkmale sehen ziemlich langweilig aus.

• Der hydraulische Widerstand ist bei allen Arten von Absperrventilen aufgrund der geringen Größe des Lochs im Sitz und der komplexen Form des Körpers maximal.
• Der Einbau ist nur in einer Position relativ zum Wasserdurchfluss möglich: Er muss von unten auf das Ventil drücken. Der Gegenstrom garantiert die Trennung des Ventils und des begleitenden Wasserschlags.
• Eine paronitische Dichtung mit der unvermeidlichen Erosion des Sattels erfordert beim Schließen große Kraft und das weichere Gummi ist sehr kurzlebig.

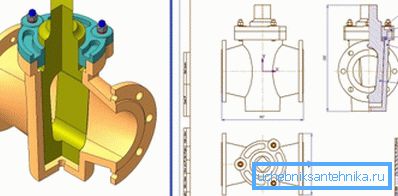

Ventil stecken

Bodenstopper mit Durchgangskanal dreht sich in einem Gehäuse aus Messing oder Gusseisen. Die Dichtheit der Stange für große Krangrößen ist in der Regel mit dem gleichen Füllmaterial versehen.

Seltsamerweise ist der Preis des Korkventils trotz der Einfachheit der Konstruktion um das 1,5 bis 2-fache höher als der des Ventils der gleichen Standardgröße.

Der Vorteil des Designs ist eine ziemlich hohe Elastizität und einfache Wartung, die nur auf das regelmäßige Packen der Stopfbuchse reduziert wird. Der Hauptnachteil ist ein erheblicher Kraftaufwand beim Drehen des Korkens.

Kugelhahn

Der Kugelhahn DU80 erinnert ein wenig an eine Korkvorrichtung: In diesem Fall wird das Wasser durch Drehen des Verschlusses um 90 Grad blockiert.

Unterschiede jedoch mehr als Ähnlichkeiten:

• Der Kork hat die Form einer Kugel mit einem durchgehenden Kanal mit einem Durchmesser, der der angeschlossenen Rohrleitung entspricht.
• Verschließen Sie die Kugel mit einem Paar ringförmiger Sitze aus Teflon oder Teflon, Polymeren mit niedrigem Reibungskoeffizienten. Daher eine sehr moderate Anstrengung beim Drehen des Bolzens.
• Anstelle der Stopfbuchse ist der 80 mm-Kugelhahn mit einem Fluorkunststoff- oder Teflondichtring mit einer Einstellmutter ausgestattet. Sie erlaubt es, ein Dichtungsmittel zu pressen und den Verschleiß auszugleichen.

Übrigens: Die Schaftdichtung muss in der Regel nach 1000 oder mehr Shutterzyklen festgezogen werden.

Der Ventilkörper kann aus Messing und Stahl bestehen, kann zusammengeklappt oder komplett geschweißt werden, kann mit Flanschen, Rohren zum Schweißen oder Koppeln von Rohrgewinden geliefert werden. Der Bolzen besteht aus verchromtem oder vernickeltem Messing, seltener aus Edelstahl.

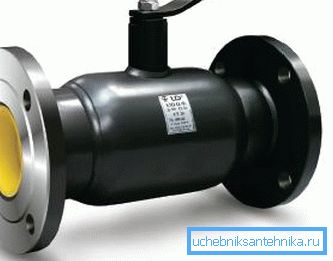

Als Beispiel stellen wir die Hauptmerkmale eines der inländischen Produkte dieses Typs vor. Das Modell für uns wird ein Kugelhahn KSHTF DU80 RU25 sein.

Bewertung

Der Autor riskiert, voreingenommen zu sein, lässt sich aber dennoch eine äußerst schmeichelhafte Eigenschaft dieser Ventile geben. Beurteilen Sie selbst:

• Der hydraulische Widerstand, der einen Kugelhahn DN 80 - 80 mm Stahlrohr erzeugt, ist überlegen. Genau das: Sedimente und Rost im geraden Abschnitt des Rohrs erzeugen einen größeren Widerstand gegen die Wasserströmung als eine Vollbohrung in einem rostfreien Kugelhahn.
• Servicekran ist praktisch nicht erforderlich. Über Reparaturen und Audits können Sie das vergessen.
• Installation - in jeder Position und mit jeder Richtung des Wasserflusses.

Es scheint, dass die Anweisung zur Auswahl der Elemente von Ventilen und Armaturen offensichtlich ist. Alle konkurrierenden Lösungen auf dem Hintergrund eines Kugelhahns sehen aus wie ein Außenseiter.

Fazit

Wir hoffen, dass unsere Empfehlungen dem Leser helfen werden, die optimale Lösung für seine eigenen Zwecke auszuwählen. Wie üblich können zusätzliche Materialien durch Anzeigen des Videos in diesem Artikel untersucht werden. Erfolge!
