Dreiwegeventil in heizungsanlagen und

In diesem Artikel werden die Merkmale der Ventile beschrieben. Insbesondere ihr Arbeitsprinzip: Ein Dreiwegeventil weist zum Beispiel charakteristische Merkmale auf, nach denen es funktioniert. Darüber hinaus sprechen wir über die strukturellen und betrieblichen Merkmale dieser Geräte und darüber, wo und wie sie eingesetzt werden können.

Das Thema des Artikels ist von besonderem Interesse, da die Vorrichtung von Heizsystemen mittlerer und großer Länge mit einem solchen Nachteil verbunden ist, wie einer ungleichmäßigen Verteilung von Wärme. Der Grund für dieses Problem liegt darin, dass das Kühlmittel beim Durchgang durch die Rohrleitung allmählich abgekühlt wird und seine Temperatur daher in der Nähe der Heizeinheit höher ist als am entferntesten Punkt der Rohrleitung.

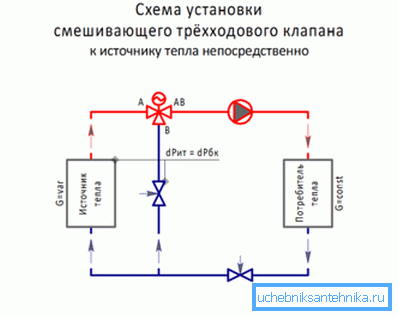

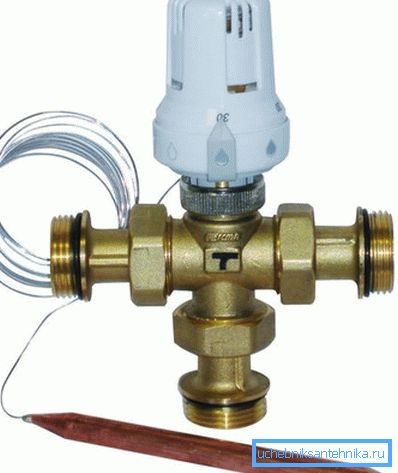

Die Lösung für dieses Problem besteht darin, Systeme zu bauen, die einen Dreiwegekran verwenden.

Anwendungsfunktionen

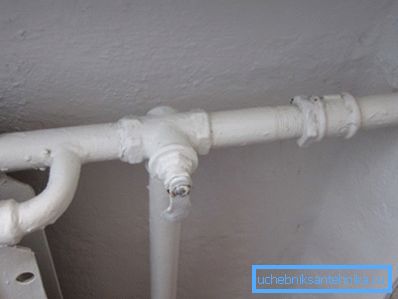

Wie bereits erwähnt, erstreckt sich die Ernennung eines Dreiwegeventils größtenteils auf den Bau von Heizungsleitungen mittlerer und großer Länge sowie auf einen warmen Fußboden mit mittleren und großen Flächen (siehe auch Artikel Dreiwegeventil für ein Druckmessgerät: Anwendungszweck, Installations- und Wartungsmöglichkeiten ).

Diese Art von Ventilen reguliert nicht einfach den Druck des Wassers, sondern ermöglicht es Ihnen, die kalten und heißen Strömungen sofort einzustellen. Durch die korrekte Installation und den ordnungsgemäßen Betrieb der Vorrichtung wird es möglich, eine effizientere Umverteilung des Kühlmittels in einem geschlossenen System zu erreichen.

Wichtig: Gemäß den Anforderungen von GOST 21345-2005 können Absperrventile dieses Typs neben Gebäudeheizungssystemen für die Installation in Rohrleitungen mit kleinem Durchmesser für den anschließenden Transport von gasförmigen sowie korrosiven und neutralen flüssigen Medien verwendet werden.

Konstruktionsmerkmale

Strukturell sind die Dreiwegeventile ein T-Stück, das mit einem Sperr- oder Regulierungsmechanismus ausgestattet ist.

Das Design des Geräts umfasst folgende Elemente:

• Körper, die aus Messing, Edelstahl, Gusseisen usw. hergestellt werden kann;
• Auslöser diese oder jene Konfiguration mit Durchgangsöffnungen
• Düsen

Die Bedienung der Vorrichtung erfolgt durch Drehen um ihre Achse des Schwungrades, das an der Schieberstange befestigt ist. Der Einstellhebel kann um 90 oder 180 Grad gedreht werden, um ein oder mehrere Durchgangslöcher zu öffnen.

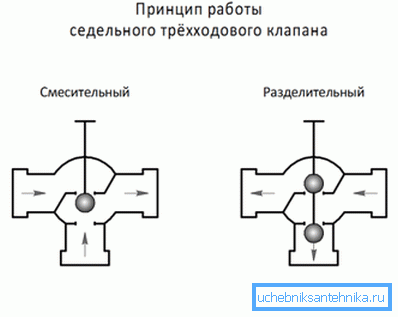

Die äußersten Positionen des Schwungrads sind so ausgelegt, dass die Flüssigkeit entweder durch die eine oder die andere Flüssigkeit strömen kann. Wenn das Schwungrad in die neutrale Position gedreht wird, durchläuft das Wasser zwei Löcher gleichzeitig und das Gerät fungiert als Mischer.

Wichtig: Industrielle Modifikationen des Dreiwegeventils, die für die Vorrichtung der Rohrleitung vorgesehen sind, durch die der Transport von brennbaren oder explosionsgefährdeten Bereichen durchgeführt wird, weisen spezielle Begrenzer der Extremposition des Schwungrades auf. Änderungen an Schließvorrichtungen, die zur Verwendung in Haushaltssystemen vorgesehen sind, enthalten möglicherweise keine solchen Begrenzer.

Klassifizierung von Dreiwegeventilen

Das Dreiwegeventil oder seine größeren industriellen Gegenstücke, deren Preis höher ist, wird in mehrere Kategorien unterteilt, die auf folgenden Unterscheidungsmerkmalen basieren:

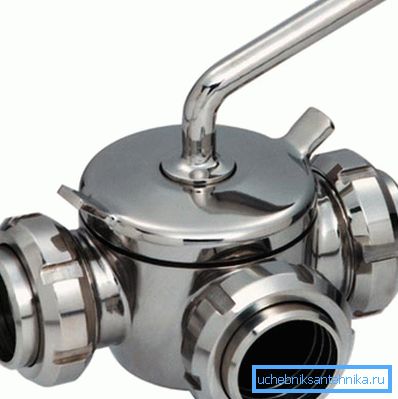

• Entsprechend der Form des Bolzens unterscheiden sich die konischen, Kugel- und zylindrischen Modifikationen.
• Je nach Art des Durchflussteils werden Ausführungen mit Vollbohrung oder Test- und Auslaufgehäuse unterschieden.

Änderungen durch den Durchgang sind mit zwei Verbindungsrohren ausgestattet, die zum Anschluss an die Rohrleitung vorgesehen sind.

Geräte des Test- und Freigabetyps sind vor allem für den Einbau in verschiedene Einheiten und Kapazitäten vorgesehen. Zur Erleichterung der Installation und des nachfolgenden Betriebs umfasst das vollständige Set des Geräts den Abzug und das Verbindungsrohr.

• Entsprechend der Konfiguration des Drehelements werden L-förmige, T-förmige und S-förmige Gewindebohrer unterschieden.

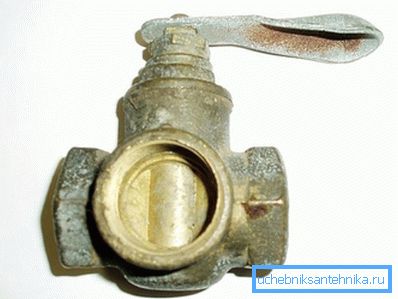

• Entsprechend der Montagemethode des Riegelmechanismus werden Änderungen an Zug, Verschraubung und Kork vorgenommen. Bei Zugkränen liegt der Stopper im geschlossenen Zustand direkt mit einer Mutter am Körper an. Gleichzeitig liegt der Füllkorken mit dem Stopfbuchsdeckel und der Packungsdichtung neben dem Körper.
• Industrielle Dreiwegekräne werden in Geräte mit einem beheizten Gehäuse oder mit einem Gehäuse ohne Heizung unterteilt.

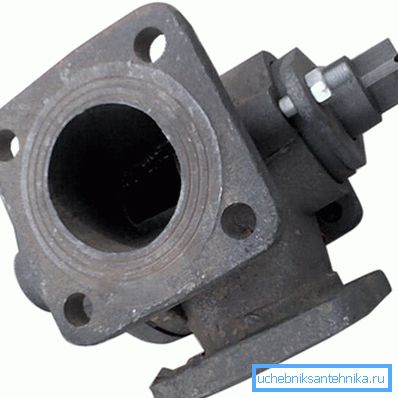

• Je nach Art der Verbindungsvorrichtung werden Modifikationen des Flansches, der Kupplung, des Zapfens, der Drosselklappe und der Schweißart unterschieden.
• Je nach Steuerungsart gibt es verschiedene Ausführungen mit manuellen und mechanisierten, pneumatischen, hydraulischen und elektrischen Antrieben.

Unabhängig von der Zugehörigkeit zu der einen oder anderen Kategorie zeichnen sich alle Dreiwegekrane durch das Fehlen stagnierender Zonen, Dauerhaftigkeit, erhöhte Dichtheit des Verriegelungselements, geringen hydraulischen Widerstand und einfache Konstruktion aus.

Gleichzeitig haben solche Vorrichtungen jedoch einige Nachteile, darunter ein hohes Drehmoment, eine erhöhte Wahrscheinlichkeit des Verklemmens von drehenden Teilen als Folge eines Festklemmens im Langzeitbetrieb.

Voraussetzungen für Installation und Betrieb

• Dreiwegeventile können entweder horizontal oder vertikal installiert werden.
• Bei Installationsarbeiten mit eigenen Händen müssen Sie sicherstellen, dass die Flussrichtung des transportierten Mediums mit dem Pfeil auf dem Körper des Geräts übereinstimmt.
• Der Aufstellungsort des Krans muss so gewählt werden, dass beim anschließenden Betrieb und bei der Wartung keine Probleme mit dem Zugang zum Ventil oder anderen behördlichen Einrichtungen auftreten.
• Bei der Installation mit Schweißgeräten muss darauf geachtet werden, dass der innere Hohlraum der Armaturen nicht in die geschweißte Waage und die Roste gerät. Es ist wiederum notwendig, zu verhindern, dass sich das Gehäuse erwärmt, wobei die Rohre der Rohrleitungen oberhalb + 100 ° C mit der Rohrleitung verbunden sind.
• Die Installation und der anschließende Betrieb eines Dreiwegekrans sollten gemäß den Anforderungen in der Begleitdokumentation des Herstellers erfolgen.
• Die Verwendung von Ventilen erfordert regelmäßige Wartung, um ein Festfressen des Ventils zu verhindern.

Fazit

Jetzt haben wir eine allgemeine Vorstellung davon, was ein normaler oder spezialisierter Dreiwegekran ist. Haben Sie noch Fragen zur Auswahl der richtigen Ausrüstung?

Sie können die Aufgabe vereinfachen, indem Sie das Video in diesem Artikel ansehen.
